Какой приточный клапан выбрать: разновидности клапанов, особенности выбора + обзор лучших брендов

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

  • воздух помещений влажный, тяжелый;
  • жильцам душно, часто открываются окна с целью проветривания;
  • из кухни и санузла медленно удаляются неприятные запахи;
  • газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

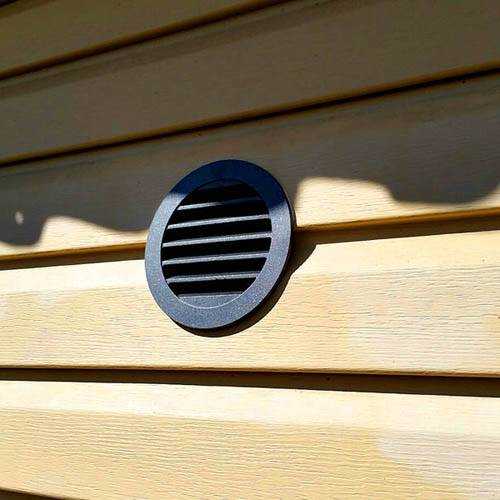

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

  • вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
  • в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Подготовка комнаты к монтажу вентиляционного клапана

Наличие приточного клапана – не единственное условие хорошей работы вентиляционной системы

Важно, чтобы между ним и вытяжными каналами (напомним, что они находятся в кухне и санузле) не было глухих преград

Обычно приточку стараются устанавливать как можно дальше от вытяжки, чтобы поступающий свежий воздух следовал через всю квартиру.

Проверьте, все ли межкомнатные двери на пути воздушного потока имеют внизу просвет шириной в 2 – 3 см?

Если к ним претензии возникают редко, то двери в санузел или кухню очень многие сегодня ставят именно в глухом исполнении – из эстетических соображений или чтобы избежать проникновения в квартиру неприятных запахов.

В таких условиях вентиляция даже при наличии самой производительной приточки работать не будет. Двери можно подрезать самостоятельно, либо заменить их на модель с вентиляционным отверстием, закрытым декоративной решеткой. Есть, также, варианты с клапаном, пропускающим воздух только в одну сторону.

С ним вы будете гарантированно застрахованы от распространения запаха из туалета и сырости из ванной.

Если с дверями разобрались, переходим к вытяжным каналам. Они имеют свойство засоряться, поэтому нужно проверить их работоспособность. Для этого следует поднести к решетке лист бумаги и посмотреть на его поведение: если бумагу затягивает воздушным потоком в канал, значит он чист. Только не забудьте обеспечить циркуляцию воздуха, открыв окно и двери между этим окном и вытяжным каналом. Если этого не сделать, то даже самый чистый канал покажется наглухо забитым.

Клапан стеновой в разобранном виде

Не стоит проверять работоспособность вытяжки путем поднесения к ней пламени спички или зажигалки. При определенных условиях в засорившемся вентканале могут скапливаться легковоспламенимые газы, способные даже сдетонировать.

Что делать, если несмотря на открытые настежь окна и двери бумажка упорно не хочет липнуть к решетке? Следует обратиться к балансодержателю, ответственному за обслуживание дома. Явившиеся по вашему вызову слесари прочистят вентиляцию при помощи специальных инструментов. Владельцу частного дома эту операцию придется выполнить самостоятельно.

Клапан инфильтрации воздуха КИВ

Клапан инфильтрации КИВ предназначен для подачи наружного воздуха в помещения в системах вентиляции, преимущественно с принудительной вытяжкой («Статвент»).

Клапан инфильтрации воздуха КИВ-125 является самостоятельным приточным вентиляционным устройством

и не предназначен для установки в оконные конструкции. Это позволяет устанавливать клапан практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие характеристики оконных конструкций.

По сравнению с проветривателями и клапанами устанавливаемыми в окна

КИВ имеет ряд преимуществ:

  • не нарушает конструкции стеклопакета;
  • не усложняет установку окон и не увеличивает их стоимость;
  • может устанавливаться в любое время, даже после ремонта;
  • Возможна поэтапная установка;
  • не ухудшает внешний вид окна;
  • не загромождает светопрозрачные поверхности;
  • может располагаться в любом месте наружной стены;
  • клапан КИВ можно устанавливать в помещениях вообще не имеющих окон.

Клапан представляет собой пластиковую трубу наружным диаметром 133 мм и длинной до 1 м (подрезается в зависимости от толщины стены). Труба вставляется в наружную стену здания и с уличной стороны закрывается литой алюминиевой решеткой с сеткой. В трубе располагается теплошумоизоляция. Внутри помещения ставится специальный оголовок из белого пластика с фильтром и заслонкой позволяющей регулировать поток воздуха. Заслонку можно открывать и закрывать при помощи рукоятки на оголовке или специального шнура, если клапан расположен высоко. При работе приточных клапанов КИВ в зимний перион на них не образуется конденсат благодаря специальной конструкции и наличию хорошей теплоизоляции в элементах клапана.

Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки. Наружная решетка с сеткой задерживает листву, тополиный пух, насекомых. Теплошумоизоляция предотвращает «расползание» холода в толще стены и снижает уличный шум. Заслонка в оголовке клапана регулирует количество поступающего воздуха.

Виды клапанов для окон ПВХ

Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.

Ручные и автоматические

Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.

Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.

Плюсы:

  • низкая стоимость;
  • простая конструкция;
  • возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.

Минусы:

  • для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
  • человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.

Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.

Плюсы:

  • клапан работает, даже если никого нет дома;
  • достаточно выставить нужные настройки и можно забыть об устройстве;
  • устройство способно постоянно поддерживать хороший микроклимат в помещении.

Минусы:

  • высокая стоимость;
  • некоторые модели не имеют возможности для полного отключения вентиляции.

Виды устройств по конструкции

Конструкция приточного клапана определяет способ его установки. Есть несколько видов:

  • фальцевые (без фрезеровки);
  • щелевые (с фрезеровкой);
  • накладные;
  • встроенные в ручку.

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.

Плюсы:

  • невысокая стоимость;
  • простой монтаж своими руками;
  • при необходимости легко демонтировать и вернуть створке герметичность.

Минусы:

  • сравнительно низкая пропускная способность;
  • подходит только для окон с открывающимися створками.

Фальцевый клапан.

Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.

Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

Щелевой клапан

Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.

Плюсы:

  • высокая пропускная способность;
  • подходит для любых окон, в том числе глухих;
  • большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.

Минусы:

  • стоит дороже, чем фальцевый;
  • для установки необходимо нарушить целостность рамы и створки;
  • сложный в монтаже — установку стоит доверить специалистам.

Принцип работы клапана установленного с фрезеровкой.

Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.

Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

Оконная ручка с вентиляцией.

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование

Важно правильно выбрать место монтажа и соблюдать алгоритм действий

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

  1. Монтаж предпочтительно осуществлять в несущей стене.
  2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
  3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

  • между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
  • вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

  • стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
  • промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
  • монтажная пена;
  • штукатурная смесь;
  • строительный нож;
  • фигурная отвертка;
  • инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

  1. Приемлемые финансовые затраты на установку и эксплуатацию.
  2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше — около 500 Вт на комнату.
  3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
  4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
  5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с оконным вентиляционным клапаном, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с плесенью становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

Монтаж приточного клапана в стену своими руками

Если предусмотреть наличие отверстия для установки на этапе проектирования, то можно сэкономить на их дальнейшем бурении

Ну а для уже выстроенных домов, придется прибегать к монтажу клапана с соблюдением всех предосторожностей


Монтаж в предусмотренное отверстие

Рисунок Действия

Разметка. Выбрав место для отверстия в стене, следует отмерить расстояние между фиксирующим анкером станины и коронкой бурильной машины.

Бурение технологического отверстия. При помощи перфоратора подобрав соответствующий диаметру анкера бур, необходимо просверлить отверстие в стене. Для сбора пыли во время бурения непосредственно возле сверла следует держать раструб включенного пылесоса.

Фиксация станины. В просверленное отверстие вбивается анкер, для большей плотности используйте наставку. Перед тем как установить станину, под нее следует подложить лист картона или другого смягчающего материала, чтобы избежать повреждений на поверхности стены. Когда станина установлена, ее надо надежно прижать к стене шпилькой, затянув гайкой при помощи ключа.

Защита стены от протекания грязной воды. Для этого на скотч клеится полоса пленки, под местом, где будет устанавливаться резиновый манжет. Пленка должна быть шириной не менее 30 см, а длины должно хватать до пола. Нижний край пленки нужно поместить в емкость для стока воды (ведро подойдет).

Крепление манжета. Он вставляется в специальные разводные дужки, на корпусе бурмашины. К манжету подсоединяется шланг для оттока воды, которая обеспечивает охлаждение коронки во время бурения. Шланг плотно насаживается на патрубок и фиксируется хомутом.

Сборка бурмашины. Профессиональные бурильные установки очень тяжелые, поэтому для упрощения их установки они собираются на зафиксированную станину поэтапно. Когда сборка окончена, надевается коронка соответствующего диаметра. К ручке бурмашины подсоединяется шланг, через который будет подаваться охлаждающая жидкость, он тоже должен быть закреплен при помощи хомута. Далее насос накачивается ручной помпой, когда рабочее давление достигнуто, можно приступать к бурению.

Бурение. Включив буровую машину, следует подвести коронку к стене. Когда она соприкоснется, и начнется процесс, оказывать сильное давление на регулировочную ручку не следует. В противном случае победитовые зубцы с алмазным напылением на коронке могут надломиться, и она будет испорчена.

Удаление стержня. Длина коронки редко превышает 500 мм, а стена подвергающаяся бурению обычно толще. Поэтому бурение производится в два этапа. После первого бетонный стержень выбивается из коронки, и в бурмашину устанавливается удлинитель для коронки.

Окончание бурения. Когда отверстие готово, следует разобрать установку в обратном порядке, а место под манжетой протереть влажной салфеткой или тряпкой, от мокрой бетонной пыли.

Установка ПВХ трубы. Длина пластиковой трубы должна быть равна толщине стены дома. Далее инфильтрационный канал плотно вгоняется в отверстие.

Установка тепловой и шумовой изоляции в трубу производится простым нажатием руки.

Установка решетки. Место посадки на наружной части стены следует покрыть силиконовым герметиком, то же самое надо сделать с посадочным местом на решетке, после чего плотно вставить ее в раструб воздуховода.

Установка внутренней части клапана. Посадочные места так же обрабатываются силиконом, после чего производится фиксация шайбы фильтра к внутренней стене. Вентиляционный клапан в стену установлен.

Обратите внимание! В процессе монтажа приточного клапана стенового базирования следует соблюдать технику безопасности, не допуская попадания частей одежды или волос на вращающиеся элементы буровой установки

Также важно ограничить попадания пыли в дыхательные пути и глаза, используйте очки и респиратор

Видео-обзор: самостоятельная установка приточного клапана
