Скважина на воду своими руками - пошаговое устройство конструкции

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

Визуальный осмотр на возможные физические дефекты в корпусе.
При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.

Подключение вилки 380 вольт

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту

Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра. Расположение отверстий – поперечными рядами в шахматном порядке

Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Выбор места для скважины

Для начала мы должны правильно выбрать место для будущей скважины, а так же адаптер для скважины, дабы она была максимально эффективной. Нам нужно определить, имеется ли на участке неглубокий водоносный слой, для чего существуют определенные признаки.

Признаки имеющегося на участке неглубокого водоносного слоя

На конкретной зоне участка скопилось много растений, предпочитающих повышенную влажность.
Вечером в зонах с повышенным количеством растительности скучивается туман, роса, а в зимнее время на снегу образуются проталины.
Собирается большое количество комаров и прочих насекомых. Также считается, что кошки предпочитают отдыхать в местах, расположенных над глубинными водами.

Если был замечен хоть один из этих признаков, то можно смело приступать к бурению скважины. Это все, конечно, признаки в большей степени народные, более эффективным способом выявления глубинных вод является геологическое исследование.

Народный» способ обнаружения глубинных вод

Инструменты, которые потребуются в процессе бурения

Сразу оговоримся, что не все инструменты можно сделать собственноручно, некоторые из них придется купить. Если же у нас и получится сделать, к примеру, бур, то качество его будет сомнительным, ведь стандартные заводские буры изготавливают из высокопрочной закаленной стали.

При работе нам потребуются:

Буровая вышка;
Буровая колонка, к которой прилагаются муфты для соединения;
Головка для бура;
Доски;
Канат;
Фильтр.

Бур

Буровая вышка — это своего рода тренога, которую можно собрать своими руками из толстых бревен Ø15 сантиметров. Между двумя из них мы крепим лебедку, к которой при помощи каната подвешиваем буровую колонку. Колонка представляет собой конструкцию из штанг, соединенных между собой муфтами и резьбой. Всего штанг должно быть 6 штук, их длина – от 1,5 до 3 метров.

Тренога

Доски нам пригодятся для того, чтобы не осыпались стены шурфа (мы поговорим позже, что это). Буровые головки бывают различных видов и применяются в зависимости от типа грунта. От этого типа зависит многое, вплоть до способа бурения скважины.

Виды буровых головок

Буровые головки бывают следующих видов:

долото, используемое для раскалывания прочных пород;
желонка – она убирает грунт, оставшийся после работы долота (также с помощью желонки можно бурить сыпучий грунт);
ложка, которую используют для песка и глины;
змеевик понадобится, если в грунте присутствует гравий;
ложка со змеевиком.

Инструменты мы подобрали, приступаем непосредственно к бурению.

Виды буров

Бурильный инструмент

Метод базируется на дроблении грунта. После разрушения частицы породы извлекаются из котлована. Работы выполняются специальным буровым снарядом Шитца. Существует несколько вариантов рабочего инструмента:

Для формирования котлована под скважину в почвах, состоящих из влажной глины или песчано-глиняной смеси, бурильная установка оснащается забивным стаканом. Для его изготовления применяется фрагмент трубы соответствующего сечения. Заостренный конец рабочего органа легко разрушает грунтовые пласты. В некоторых исполнениях торец инструмента дополняется острыми зубьями. Частицы раздробленной породы на стенках стакана извлекаются из скважинной шахты.
В сыпучих почвах для ударно-канатного способа бурения скважин в качестве снаряда используется желонка. Конструкция представлена фрагментом трубы, на конце которой установлен особый клапан. Предохранительное устройство удерживает разрушенный грунт внутри рабочего органа при извлечении на поверхность.
В твердых каменистых породах предыдущим инструментам сложно справиться с дроблением. Поэтому буровая установка оснащается шарошечным долотом. Такая методика ударно-канатного бурения скважин своими руками практикуется и в плотных почвах, состоящих из известняка.

Кроме рабочего инструмента в конструкцию оборудования включается лебедка, с помощью троса закрепленная на специальной треноге. Таким подъемником ударный снаряд извлекается из забоя.

Несколько полезных советов

После того, как скважина готова, следует обратить внимание на ряд важных нюансов. Например, чтобы вода в скважине оставалась свежей, нужно обеспечить приток в обсадную колонну свежего воздуха. Для этого делают несколько вентиляционных отверстий

Верхнюю часть скважины не стоит замуровывать, ее закрывают откидной крышкой, чтобы при необходимости можно было достать насос, осмотреть колонну и т.п

Для этого делают несколько вентиляционных отверстий. Верхнюю часть скважины не стоит замуровывать, ее закрывают откидной крышкой, чтобы при необходимости можно было достать насос, осмотреть колонну и т.п.

По окончании работ следует обязательно отдать на анализ воду из скважины, чтобы проверить на содержание различных примесей. Любые проблемы с состоянием воды обычно решаются путем подбора подходящих фильтров.

Воду на анализ отбирают не сразу же после бурения, а спустя некоторое время, чтобы из нее ушли загрязнения, вызванные бурением.

Где бурить скважину

Пробуренная скважина никуда не переносится — это не дом, не гараж, не палатка, не барбекю. Существуют три незыблемых правила для выбора места бурения скважины.

Первое. Чтобы удобно было работать буровикам. Должна быть ровная или слабонаклонная площадка примерно 4 на 8-10 метров прямоугольной формы, на которой помещается трехосная машина, над которой нет проводов (мачта поднимается на 8 метров вверх), под которой нет коммуникаций и которая от строений, фундаментов зданий, корней деревьев, забора удалена на 3 — 4 метра.

Второе правило. Чтобы удобно было пользоваться скважиной. Она должна быть пробурена как можно ближе к месту потребления воды (к котельной, бане, кухне), чтобы не надо было копать по всему участку многометровые бестолковые траншеи.

И третье правило. Чтобы скважина была пробурена в месте, пригодном для заезда техники на нее повторно для проведения ремонтных работ в рамках гарантийного срока. Любой ремонт скважины (углубить, переобсадить, промыть, поднять упавшие предметы) выполняется только буровой машиной, руками там делать нечего. Если такой подъезд невозможен, ни одна компания гарантий выполнять не сможет. Если же скважина находится в кессоне, для того, чтобы машина опустила буровой инструмент сквозь кессон, крышка колодца и скважины должны находиться на одной оси.

Рабочая площадка при бурении установкой УРБ 2А2

Способы углубления скважин

Существуют 2 основных способа углубления:

Фильтровый.
С использованием ремонтных колец.

При 1 способе в трубе из пластика или металла делают отверстия и прикрепляют сетку. Это самодельный фильтр, который устанавливают так, чтобы вода не заливалась через верхнее отверстие, а поступала только через нижнее. Ремонтные кольца тоже являются эффективным способом углубления, но их использование требует применения спецтехники.

Фильтровое углубление

Фильтровое углубление колодца подразумевает, что нужно проделать отверстия непосредственно в самом дне скважины и установить в него новый фильтр. Бурильные работы в таком случае выполняются с использованием желонки. Такой метод считается наиболее простым и эффективным.

Желонка — это кусок стальной трубы. Ее диаметр должен быть на 1-2 см меньше, чем диаметр обсадной колонны. На нижнем конце имеется клапан. Он может быть как шаровый, так и лепестковый (пружинный вариант в виде пластины).

Фильтровое углубление скважины.

Оба типа клапана срабатывают при ударе желонки о землю. При этом клапан открывается, в трубу попадает грунт, а при подъеме снаряда происходит его закрытие. Чтобы работы по углублению колодца проводились эффективнее, такой снаряд должен быть тяжелым. Кроме того, его нижний край затачивают, чтобы желонка лучше входила в грунт.

Работы выполняются в такой последовательности:

Устанавливают рамную конструкцию, оснащенную лебедкой или воротом.
Подвешивают снаряд на прочный трос.
Помещают желонку в обсадную колонну и с усилием сбрасывают.
Задействовав ворот, поднимают снаряд на высоту 2-3 м над уровнем дна и снова опускают.
Желонку поднимают на поверхность, чистят.
Алгоритм повторяется.

На финальном этапе устанавливают фильтр с насосом. Причем монтируют так, чтобы вода его не залила. Обязательно очищают конструкцию от песка.

Углубление при помощи ремонтных колец

Углубление скважины кольцами.

Эффективным способом углубления действующего колодца является установка ремонтных колец меньшего диаметра по сравнению с основными элементами. При таких размерах они легко проходят внутри колонны.

В среднем для углубления достаточно 3-4 колец. Работы проводятся летом, в засушливую погоду, чтобы упростить процедуру. Технология простая:

Из скважины максимально откачивают воду и достают фильтр.
Осматривают секции колонны, на ней не должно быть дефектов.
Колонну укрепляют с помощью стальных пластин.
Производится подкоп на дне.
Опускают колонну, устанавливая одновременно новые кольца.

По окончании работ новые секции скрепляют с основной колонной.

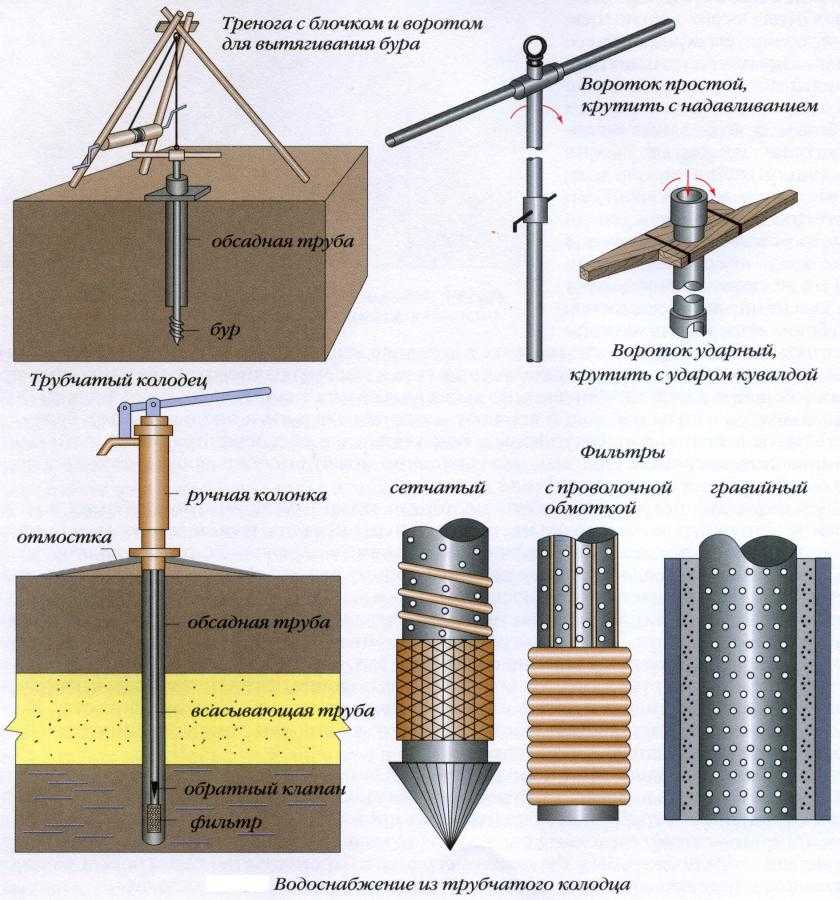

Как самостоятельно забить трубу под воду

Забивание – это технология, которая применяется исключительно на мягких податливых почвах. В плотный чернозем забить трубу практически невозможно, ведь исходная конструкция наверняка будет повреждена.

https://www.youtube.com/watch?v=0oU—MaanxE

Забивная технология выглядит следующим образом:

Выкапывается небольшая скважина, глубиной не более 1 м;
В нижнюю часть трубы крепится два прочных металлических хомута;
На центральную часть металлической конструкции надевается заготовка, через которую будет протягиваться трос;
В скважину вертикально устанавливается труба.

Работа выполняется двумя людьми, периодически поднимающими заготовку за трос и опускающими в самой высокой точке.

Забивать трубу под воду можно своими руками, если тщательно придерживаться поэтапной инструкции

Главное в процессе работы – это аккуратность, ведь трубу нужно забить, а не пробить.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция .

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

вибрационный насос;
обратный клапан, который устанавливается перед насосом;
емкость для воды;
поливочный шланг;
краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Обустроенная скважина на воду – это автономный и надежный источник водоснабжения дачи или частного дома.

Организация индивидуального водообеспечения не всегда вызвано отсутствием централизованной подачи воды, причиной может быть низкое качество воды в магистрали, перебои с подачей, изношенность сети водоканала, высокая стоимость воды, ее нехватка, и прочие факторы.

Автономный источник воды имеют почти все владельцы дач или загородных коттеджей. Другое дело, что их выбор может отличаться. Кто-то отдает предпочтение колодцу, кому-то по душе скважина.

Эта статья для тех, кто остановил свой выбор на скважине.

Следует отметить, что скважины делят на два типа в зависимости от глубины бурения.

Конструкция и виды шнеков для бурения скважины

Тип шнека	Особенности использования
С одним рядом лопастей, которые наклонены под углом 30-60 градусов	Для бурения скважины в мягких и рыхлых почвах. Лопасти крошат грунт и поднимают наверх.
С одним рядом лопастей, которые наклонены под углом 90 градусов	Для бурения скважины в плотных и гравийно-галечных пластах. Лопасти нарезают грунт и поднимают его без дробления. При извлечении из ствола земля с них не падает.
С двойной спиралью	Вторая ветка уменьшает отклонение инструмента в сторону при вращении.
С трубчатой центральной частью	Позволяет подавать воду в шахту во время бурения.

Для работы на песчаных грунтах шнек не подходит — песок на винтовых поверхностях не держится. Также приспособление бессильно на скалистых или каменистых пластах.

Если скважина глубокая, для подъема и опускания приспособления понадобится тренога — специальная конструкция, к которой крепятся подъемные механизмы.

При шнековом бурении в скважину обязательно устанавливают обсадные трубы, выполняющие такие функции:

Предотвращают осыпание стенок ствола;
Не допускают заиливание источника;
Защищают скважину от верховодки и грязных потоков;
Исключают засорение источника.

При выборе обсадной трубы обращайте внимание на такие моменты:

Для защиты ствола рекомендуется использовать металлические нержавеющие или пластиковые изделия. Срок их службы превышает 50 лет.
Пластиковые трубы непрочные, и их нельзя устанавливать в скважины более 15 м глубиной. Они не всегда ровные, и при бурении шнек может их повредить.
Недостатком нержавеющих изделий является их дороговизна.
Оцинкованные и асбестовые трубы не устанавливают в скважину, в их составе присутствуют вредные для человека элементы.
Диаметр обсадной трубы выбирается таким, чтобы между насосом и стенками оставался зазор не менее 7 мм. Для справки: самый распространенный размер глубинного насоса — 86 мм.

Создание колонки своими руками

Бурение скважины собственными силами – процедура нелегкая, поэтому владелец сразу должен предусмотреть вероятность привлечения 1-2 человек в помощь.

Для того чтобы быстро справиться с поставленной задачей, работы нужно выполнять поэтапно:

Подготовка. Перед началом работ необходимо почистить поверхность от мелкого мусора и максимально разровнять ее. Обязательным является и рациональный подход к месту расположения колонки – она должна базироваться не там, где удобно, а в месте, где максимально близко к поверхности проходит водоносный слой.
Выкапывание ямы. Для удобства проведения дальнейших работ в выбранном месте нужно вырыть «котлован» глубиной до 1,5 м. Ширина углубления должна быть примерно 2 м. Чтобы грунт не сыпался обратно, стенки желательно укрепить деревянными пластинами.
Работа буром. Какой механизм предпочесть – ручной или механический – зависит от множества факторов. Примерно с глубины 2 м начинается песок и влажный грунт, осложняющие проведение работ. Примерно через каждые 15-20 см бур нужно вынимать и очищать от налипшей массы, иначе под тяжестью почвы он может сломаться.
Установка оборудования. До низа скважины протягивается труба, по которой вода будет поступать в колонку, расположенную на самом верху. Для того чтобы хоть немного защитить систему от попадания мелкого мусора, в трубу желательно вмонтировать специальный фильтр.

После бурения скважины можно самостоятельно установить колонку

На работы по бурению скважины и установку колонки уходит от 1 до 3 дней. Выполнять их лучше в период знойной жары, когда вода залегает максимально глубоко. И если заручиться поддержкой помощников, дело пойдет намного быстрее.

Скважина начинается с ямы

Когда все готово, начинаем работу на месте будущей скважины. Для начала необходимо выкопать яму размером 1,5 х 1,5 м и глубиной примерно 1 м.

Чтобы не осыпался грунт, можно обить ее досками. Рядом на расстоянии примерно 1 м роем еще одну яму 1 * 1 м, глубиной, равной высоте бочки. Ямы соединяем канавкой глубиной 30 см.

В чем смысл этой работы? При вымывании скважины наверх будет поступать грязная вода с примесями грунта. Она станет скапливаться в первой яме, а затем перетекать во вторую, уже без крупных частиц. Там она просочится через отверстия в бочке, наполняя эту емкость. Оттуда воду можно насосом опять подавать в скважину.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

Скважина на песок	Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.
Артезианская скважина	Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.
Абиссинский колодец	Абиссинский колодец или трубчатый, имеет глубину порядка 8-12 метров. Его отличием является, что вода в нем гораздо чище. Здесь верховодка не попадает, так же не может проникнуть и грязь с пылью;

Подбираем скважину

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

Когда вода прозрачна на тридцать сантиметров в глубину;
Когда примеси нитратов не превышают 10 мг/л;
Когда в одном литре воды содержится не более 10 кишечных палочек;
Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Советы и рекомендации

Для тех, кто серьезно настроен на создание скважины собственными силами, полезны будут следующие советы и рекомендации:

Чтобы вода всегда была чистой и свежей, рекомендуется обустроить скважину таким образом, чтобы обеспечить циркуляцию воздуха.
Прежде чем использовать воду из скважины для ежедневных нужд, рекомендуется обязательно провести ее анализ. Как правило, при низком качестве воды требуется подобрать подходящий фильтр.
И наконец, брать воду для проведения анализа состава и бытовых нужд следует не ранее, чем через несколько дней после завершения работ, в противном случае результаты могут быть недостоверными.

Перед использованием скважины важно оснастить ее фильтром Источник tagbur.ru

Видео описание

Наглядно про роторное бурение скважины смотрите в видео:

Бурение скважины-иглы

Если актуален вопрос о том, как пробурить скважину для воды, задействовать которую предполагается для питья, но после проведения очистки, лучше выбрать абиссинский колодец. Если пласты воды располагаются в непосредственной близости от поверхности, сделать такую скважину посредством простых подручных инструментов можно буквально за несколько часов.

Процесс бурения осуществляется согласно следующему алгоритму:

В первую очередь в пластах грунта требуется пробурить отверстие, диаметр которого не должен превышать 8 см. Бурение требуется проводить до момента прохождения плывуна. Для этого используются узкие шнеки, которые требуется наращивать по мере необходимости.
Далее в готовую шахту устанавливается труда, дополнительно оснащенная заостренным наконечником.
При помощи трубы грунт забивается до достижения водоносного пласта.

Скважина-игла – упрощённый способ добычи воды Источник vodaklep.ru

Выводы и полезное видео по теме

Бурение скважины ударно-канатным способом:

Тонкости изготовления шнека своими руками:

Желающим знать, как грамотно пробурить водозаборную скважину вручную, мы привели проверенные на практике методы. Нужно подобрать оптимальный способ бурения, серьезно подойти к выбору необходимого оборудования, а при проведении бурения строго следовать советам опытных мастеров.

Результатом приложенных усилий станет собственноручно обустроенный источник водоснабжения, обеспечивающий чистой водой всех домочадцев.

Хотите рассказать как бурили скважину на собственном участке? Есть вопросы или интересные факты по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
