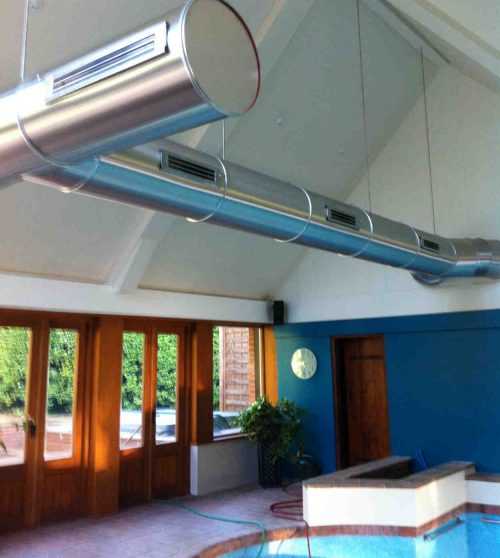

Вентиляция бассейна

Виды приточных вентиляционных установок

Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки – мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.

Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.

Моноблочная приточная установка

Модульная приточная установка

Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.

Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.

Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.

В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.

Приточная установка с водяным калорифером

Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.

Приточная установка с электрическим калорифером

Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.

Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).

Почему нельзя сразу обратиться в монтажную компанию?

Вентиляция в бассейне – технологическая система. Она НЕ рассчитывается по стандартным методам кратности воздухообмена и тем самым в корне отличается от вентиляции в коттедже, офисе или ресторане. Поэтому, те решения которые заложат в Вашу смету монтажные фирмы в 90% случаев будут некорректны.

Если у Вас уже есть смета на монтаж – Вы можете прислать её мне и я расскажу Вам все их ошибки.

Во-первых, В большинстве частных бассейнов специализированные установки с рекуператорами и осушителя не нужны. Они дорогие и используются для совсем других целей. Во-вторых, Автоматика, которая встроена в большинство установок, требует уточнения на заводе. Вы не можете купить любую установку и её повесить. Такое оборудование будет работать некорретно. Установки нужно программировать по графику влажности. В-третьих, Монтажные фирмы подбирают установки наугад. И это не оговор с моей стороны. Чтобы сделать правильный подбор они должны узнать у Вас какое дополнительное оборудование Вы планируете поставить в бассейн а также режим включения этого оборудования. Чаще всего никто ничего не спрашивает. Так например: Для бассейна с противотоком требуется оборудование на 1500м3/ч за 230 000 рублей, а для бассейна без противотока – на 900м3/ч за 145 000 рублей. Один вопрос экономит Заказчику от 85 000 руб.

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

  • Вода в бассейне в пределах 24–28 °С.
  • Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
  • Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают

Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации

Тип бассейна Пустой С купающимися
Обычный или скиммерный бассейн 10-20 грамм/м²/час 130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).

Как меняется воздухообмен в холодное время года

Расчет вентиляции при похолодании мало чем отличается от того, который проводится в теплое время года.

Определяем количество явного тепла:

Количество поступаемой влаги:

  • от пловцов Wпл равно, как и в теплый сезон, 1340 г/ч;
  • с поверхности водной глади узнаем

с обходных дорожек рассчитываем

Общее поступление влаги, таким образом, будет составлять:

Далее определяем энергию полного тепла:

Подсчитываем общее количество тепла:

Из полученных данных исчисляем тепловлажностые отношения:

Как меняется воздухообмен в теплый период

Чтобы определиться с этим, берем во внимание поступления тепла от:

  • освещения;
  • пловцов;
  • обходных дорожек.

Солнечная радиация нам даст теплоту:

Количество теплоты от купающихся в бассейне узнаем так:

Теперь определяем теплоту, исходящую от обходных дорожек:

Потери тепла, которыми сопровождается нагревание воды в чаше, определяем так:

Избытки явной теплоты узнаем таким образом:

Виды осушителей

Описываемые устройства можно разделить на 2 вида в зависимости от степени мобильности:

  1. Переносные изделия. Такие установки могут перемещаться на передвижном оборудовании и часто используются в случае, когда в разных частях помещения наблюдается разная степень влажности воздуха.
  2. Стационарные осушители. Такие устройства отличаются большой мощностью и используются только в бассейнах. Часто они монтируются в стену, таким образом, чтобы все коммуникации были скрыты за строительными материалами.

Осушители могут располагаться на стене и на полу. Во втором случае он размещается как можно ближе к воде. Канальные осушители устанавливаются в соседнем помещении и отличаются повышенной мощностью. Их расположение в отдельном помещении объясняется высоким уровнем шума во время работы.

Переносные и стационарные осушители, которые располагаются в помещении с бассейном, обычно используются в детских бассейнах.

Кроме этого, описываемые приборы можно разделить на:

  1. Адсорбционные. Такие осушители поглощают влагу при помощи специального адсорбирующего вещества. Данное вещество помещается в камеру, которая создается 2 воздушных потока. Горячий поток осушает воздух, а второй выдает его обратно в помещение.
  2. Ассимиляционные осушители. Воздух в подобных устройствах нагревается, вбирая в себя влагу, за счет чего и происходит осушение. Следует помнить, что подобные приборы расходуют большое количество энергии и при этом не отличаются высокой производительностью.

Важно помнить, что вентиляция бассейна также играет важную роль, поэтому не стоит надеяться только на осушители воздуха. Осушители небольших размеров можно устанавливать в помещении и самостоятельно, следуя прилагаемой инструкции

Если же оборудование должно встраиваться в стену или располагаться в соседнем помещении, стоит обратиться к профессионалам, занимающимся подобной работой.

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Разрабатываем проект вентиляционной системы

Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.

Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.

Вот основные характеристики, которые должны учитываться во время расчетов:

  • температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
  • площадь водного пространства;
  • число людей, посещающих бассейн одновременно (в среднем);
  • общие габариты обходных дорожек;
  • температурный показатель воздуха;
  • средняя температура на улице летом/зимой;
  • температурный показатель воды.

Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.

  1. Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
  2. Определите, сколько влаги поступает от купающихся, дорожек и воды.
  3. Рассчитайте воздухообмен, учитывая при этом нормативный показатель.

В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):

е*F*РВ-PL = W.

Рассмотрим, что обозначает каждый из показателей:

  • F обозначает общую водную площадь в квадратных метрах;
  • PL – это давление пара в случае заданных влажностных/температурных показателей;
  • РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
  • наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.

Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.

Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.

На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

Полезные советы и правила

Чтобы проектирование и монтаж системы воздухоотвода были максимально успешными, нужно учитывать массу правил и рекомендаций. Следует посетить специальный сайт, на котором можно провести расчет требуемых параметров в режиме онлайн. Планирование вентиляционной системы будет успешным только после консультации с экспертом, а также учета нескольких важных моментов.

Как известно, воздух с высокой влажностью и повышенной температурой постоянно направлен вверх, а при столкновении с прохладной поверхностью он превращается в конденсат. В связи с этим вентиляционное оборудование может размещаться как в прилегающем здании, так и под чашей, вокруг нее или сверху. Во многих случаях такие системы ставят вокруг бассейна или в двух его сторонах, что вызывает быстрое вытеснение отработанного влажного воздуха.

Чтобы обеспечить комфортный микроклимат в здании с бассейном, в первую очередь нужно предотвратить появление сквозняков. Для этого достаточно выровнять объемы приточного и удаляемого воздуха. В месте, где располагаются посетители, воздух не должен двигаться быстрее заданной скорости. Зачастую интенсивность движений снижают с помощью различных схем или специфических решеток.

Канал для подачи воздуха лучше расположить у окон. Также желательно, чтобы он был изготовлен из хорошего теплопроводимого материала. Под воздействием сухого воздуха любой конденсат перестанет оседать на стеклах, при этом при контакте с окном теплый воздух начнет остывать.

Короба с вытяжкой устанавливают непосредственно под потолком, где замечается интенсивное скопление влаги и тепла. В противном случае воздух будет быстро выходить наружу. При наличии в здании подвесных потолков, нужно заранее продумать вентиляционную систему. Если не сделать это, над ними появится область с повышенным содержанием влаги.
