Радиаторная решетка на батарею, экран на радиатор отопления

Что такое экраны для батарей и какие они бывают

Экраны для батарей отопления — это защитная конструкция для радиаторов, придающая помещению более эстетичный вид и предохраняющая от ожогов при высокой температуре нагрева теплоносителя Чтобы облагородить наши старые, как правило, чугунные батареи мы ставим перед ними экран, сделанный из различных материалов. Но каким способом? И повлияет ли это на отопительные свойства радиаторов?

В связи с тем, что чаще всего закрыть хотят именно чугунные батареи, то необходимо, чтобы дроссели или вентили на подводке были доступны, так как приходится регулировать температуру в начале или конце сезона, а для верхних этажей частенько сливать воду при попадании воздуха в систему при запуске. Иногда приходится полностью отсоединять радиатор при течи секции и необходимости ее замены. Следовательно, экран на радиатор должен быть либо с открытым торцом. Либо легко сниматься. И потому, что радиатор излучает тепло в большей степени своей поверхностью, поверхность экрана должна быть минимально возможной для уменьшения потерь тепловой энергии. В зависимости от способа крепления экраны могут быть в виде короба для выступающих батарей или панелей для радиаторов в нише. Материал для экрана может быть любой:

МДФ — древесноволокнистая плита средней плотности;
ХДФ — древесноволокнистая плита высокой плотности;
металл;
ротанг;
стекло;
дерево;
пластик.

Выбирая экраны для радиаторов, вы должны руководствоваться своими предпочтениями в цветовой гамме, в ощущениях приятия рисунка на экране, его строгости или ажурности, а также материалом изготовления.

Как правильно установить?

Любая работа, связанная с монтажом устройств, требует подготовки необходимых инструментов: рулетки, молотка, дрели, линейки и карандаша.

Также могут понадобиться соединительные детали:

скобяные крепления;
шуруповидные гвозди;
обычные гвозди;
специальные уголки;
дюбель;
специальный клей.

Классическая решетка радиатора выглядит трехсторонней коробкой с ножками в нижней ее части. Все детали скрепляются по схеме, которую обычно предоставляет производитель вместе со своими изделиями. По схеме удобнее скреплять изделия и затем навешивать готовый вариант на батарею.

Соединение конструкции уголками придаст ей большей жесткости. Можно воспользоваться и простым столярным клеем.

Крепежные элементы для навесной конструкции устанавливаются в стене – обычно достаточно двух отверстий, в которые вставляются дюбель-гвозди. Винты нужны для скрепления боковин, которые часто не снабжаются нужными отверстиями под трубы. При необходимости их можно замерить линейкой и разметить карандашом. Вырезать отверстия удобнее электролобзиком. Но при отсутствии электрического инструмента, можно воспользоваться обычной ножовкой.

В дюбели, закрепленные на стене, вставляют анкерные болты или специальные крюкообразные крепления. Экран с коробом удобнее крепить на крюки.

Лицевая панель крепится гвоздями небольшого размера. Иногда для улучшения внешнего вида в составе конструкции имеется каркасное обрамление, которое закрепляется поверх рамы с помощью клея. Иногда самодельные экраны оклеивают обоями, подходящими в тон основным.

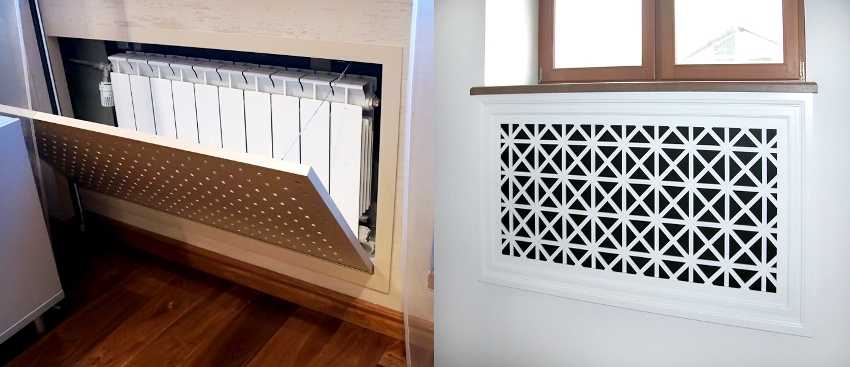

Отличным решением считается съемный экран, закрепленный на батарее. Таким образом, радиатор будет проще почистить при необходимости, а также удобнее добраться до вентилей, которыми можно регулировать температуру. Прежде чем сверлить отверстия под подвесы на экране, лучше отметить их места расположения карандашом – только после определения точного места расположения нужно подвешивать экран на постоянное место и вкручивать удерживающие шурупы.

Теплоотражающая подложка закрепляется клеем к стене фольгой наружу. В работах, связанных с установкой экрана, возможно, пригодятся и другие советы и рекомендации.

Например, простейший вариант радиаторной решетки можно изготовить самостоятельно. Для этого пригодится древесно-стружечная плита, которую можно покрасить и залакировать. Для самого экрана нужна листовая сетка. Для ее изготовления нужно замерить обе стороны отопительного прибора, после чего прибавить к полученной высоте около 5 см, а к ширине – около 10 см. Переднюю рамку можно вырезать из подготовленного листа ДСП.

Для сооружения боковин нужно замерить глубину радиатора и добавить к полученному расстоянию около трех сантиметров. Высота конструкции должна быть учтена также с учетом напуска. Верхняя часть должна соответствовать замерам глубины с напуском.

Нарезку деталей стоит делать только после выполнения всех измерений. Подготовленные части легко соединяются мебельными гвоздями или столярным клеем. Фасад из сетки должен быть сходен по размеру с рамкой.

Неприглядные грани МДФ можно декорировать пластиковым профилем. В качестве боковин экрана в некоторых случаях подходят обычные бруски – для них не потребуется дополнительных крепежных элементов. Для бескаркасного экрана лучше подойдут анкерные цанги.

Еще проще установить экран, выполненный на специальных ножках. При дальнейшей эксплуатации такая конструкция не покажется надежной. Однако изготовить этот вариант будет быстрее, да и расходы на его воплощение потребуются небольшие.

Ввиду того, что конструкция на ножках не будет влиять на циркулирующий внутри конструкции воздух, такой вариант часто рекомендуется для установки в комнатах с недостаточно нагретым носителем в батареях.

Виды решеток и экранов

По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:

плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.

Деревянный приставной короб для ограждения батареи — отличный вариант, который обеспечивает доступ к радиатору в случае надобности

По материалу изготовления ограждения для батарей подразделяют на следующие типы:

металлические;
деревянные;
пластиковые;
МДФ-решетки;
стеклянные.

Чем обособлены металлические экраны?

Данный вид ограждений выполняется в виде тонкого металлического короба, окрашенного в белый цвет. Эти экраны примитивны в дизайне и просты, чем объясняется их низкая стоимость. Тем не менее, свое функциональное предназначение данные изделия выполняют.

Металлический экран устанавливается способом «навешивания» и никаких специальных знаний для установки не требует

Более дорогие и красивые металлические экраны на радиаторы отопления изготавливаются из нержавеющей стали. С помощью перфорации изделию придают элегантный вид. Витиеватый узор способен украсить комнату или офисное помещение. Однако не во всякий интерьер удается органично вписать такие защитные декоративные конструкции. Металлические экраны на радиаторы отопления легко устанавливаются, так как не требуют каких-то специальных знаний. Их просто навешивают на батареи.

Деревянные декоративные экраны

Экраны, выполненные из ценных пород дерева на заказ, идеально сочетаются с другими элементами интерьера, выполненными в той же стилистике. Недостатком деревянных радиаторных решеток является их подверженность деформациям и пересыханию из-за перепадов температур и колебаниям уровня влажности. Поэтому для минимизации этого минуса для изготовления экранов выбирают качественную древесину, влияющую на конечную стоимость изделия.

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный

Ручная работа мастеров-краснодеревщиков также высоко ценится, поэтому деревянные декоративные решетки на радиаторы отопления являются дорогим удовольствием. Однако выдержать строгость классического стиля или изящную простоту стиля кантри без таких элегантных конструкций невозможно. Отлично смотрятся плетеные декоративные решетки, которые хорошо гнутся, поэтому подходят для придания экранам криволинейных форм.

Ограждения плитами из МДФ-панелей

Разработка технологии изготовления МДФ-панелей позволила получать более дешевые ограждения для батарей, чем экраны из натуральной древесины. Из этого качественного материала удается изготовить решетки любой формы и цвета. Особой декоративностью обладают прорезные экраны, которые в зависимости от предпочтений заказчика могут подходить под интерьер или, наоборот, контрастировать с ним. С помощью программируемых станков удается воспроизвести любой эскиз рисунка со стопроцентной точностью. На заказ могут изготовить декоративные экраны для радиаторов отопления из МДФ-плиты по эскизу клиента.

Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой

Классика жанра — ограждение пластиком

Ограждения из пластика считаются наиболее доступными для большего числа потребителей. Однако применять их в жилых помещениях и детских учреждениях нежелательно, так как при нагревании пластиковые изделия выделяют вредные для здоровья вещества. Для офисов и производственных помещений можно подобрать готовые изделия любых цветов и размеров.

Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился

Эксклюзивные стеклянные экраны

Ограждения отопительных батарей из закаленного или витражного стекла используются в изысканных интерьерах. После нанесения на стеклянную поверхность любого рисунка обычная защитная конструкция превращается в эксклюзивный элемент интерьера, который требует к себе бережного отношения из-за своей хрупкости.

Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла

Влияют ли экраны на распределение тепла?

Радиаторами выделяется два типа энергии – лучистая (с прямым излучением) и конвективная. Если у теплоносителя невысокая температура (менее 50 градусов), даже тонкие экраны способны воспрепятствовать правильному теплообмену. Массивные закрытые конструкции и вовсе заставляют теплый воздух скапливаться внутри, препятствуя естественной конвекции.

Получается, что просто декоративный экран возвращает часть тепла в отопительную систему. Воспрепятствовать теплопотерям можно, и даже нужно, используя теплоотражающую фольгированную пленку. Она наклеивается за батареей.

Виды решеток и экранов

По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:

плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.

По материалу изготовления ограждения для батарей подразделяют на следующие типы:

металлические;
деревянные;
пластиковые;
МДФ-решетки;
стеклянные.

Чем обособлены металлические экраны?

Деревянные декоративные экраны

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный

Ограждения плитами из МДФ-панелей

Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой

Классика жанра — ограждение пластиком

Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился

Эксклюзивные стеклянные экраны

Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Из каких материалов изготавливаются

Экраны изготавливают из разнообразных материалов. При выборе лучшего необходимо оценить данные помещения и его дизайн. Важный критерий — выносливость при температурных перепадах и экологичность используемого материала.

При создания экранов используют различные материалы:

перфорированные листы из стали;
деревянный брус разного сечения;
плиты МДФ (древесноволокнистой плиты средней плотности) ;
пластик;
стекло;
ротанг и другие.

Дерево

Особый уют создадут деревянные решетки на радиаторы отопления, поэтому многие делают выбор именно в пользу этого натурального материала. Прекрасный архитектурный стиль создает тщательно отшлифованная и затонированная древесина, которая впишется в любой домашний интерьер.

Мастерам, которые обладают умением работать с лобзиком и дрелью, вполне доступно самостоятельное создание данных изделий. Древесину необходимо будет просушить во избежание коробления и пропитать антипиреном для защиты от огня, а от гнили и плесени — обработать антисептиком.

Обычной березе, предварительно обработав ее морилкой или лессирующими смесями, вполне можно придать вид дорогостоящей древесины

В завершение поверхность покрывают термостойким лаком (подойдет состав для сауны) — важно подобрать необходимый оттенок

Пластик

Изделия из ПВХ (поливинилхлорида) либо полностью созданы из данного материала, либо имеют металлическую основу. Также могут присутствовать вставки из декоративного или настоящего ротанга.

Декорирование экранов осуществляется имитацией под разные породы деревьев, срезы камня или покраской под металлик. Но так как тепло передается в виде инфракрасного излучения, они будут препятствовать выходу тепловой энергии, что приведет к лишним затратам.

ПВХ — термостойкий материал и может прослужить очень долго. Во время нагрева он не выделяет токсичных веществ, благодаря чему вред на организм сведен к минимуму. Выполняется в различных цветовых оттенках и формах.

Стекло

Некоторые люди опасаются устанавливать стеклянные экраны. Это напрасно, так как при изготовлении используется суперзакаленное очень прочное стекло толщиной от шести до восьми миллиметров, разбить которое даже при большом желании будет трудно.

Они похожи на плоские панели, к стене крепятся при помощи стоек. Данная конструкция полностью закрывает батареи. Вверху и внизу есть промежуток для циркуляции воздушных потоков.

На данный момент в ассортименте имеются матовые экраны с различной окраской или прозрачные.

Их положительные свойства:

малая стоимость по сравнению с деревянными изделиями;
произвести монтаж сможет любой.

В ассортименте присутствуют стеклянные щиты различных оттенков, с нанесенными способом термопечати изображениями под различный интерьер. Такие экраны нетребовательны в уходе и обладают отличной термостойкостью.

Металл и кованые изделия

В процессе изготовления кованых панелей используют листы из металла с разными рисунками и прорезями. Такие экраны изящны по дизайну и имеют лучшую теплоотдачу. К этому типу решеток можно отнести сетки различной формы, размера и дизайна.

При изготовлении металлических панелей их предварительно покрывают термограммой, после чего они имитируют фактуру различных пород дерева. Существуют экраны, в которых металл сочетается еще и с другими материалами. Для сохранения поверхности от повреждений и царапин на них наносят специальный порошок методом напыления.

Кованые решетки способны удовлетворить вкус практически любого потребителя и легко устанавливаются.

Гипсокартон и аналогичные материалы

Гипсокартон считается популярным материалом при производстве решеток. Он легкий в применении, дешевый и не опасен при нагревании.

Интересный вид имеет ротанговая решетка. Покупателям нравятся экраны, растянутые на деревянной раме, — у них очень привлекательный и изысканный внешний вид. Кроме того, они о бладают отличной теплопроводностью, а материал, из которого они изготовлены, не является токсичным и не причинит вреда жильцам.

Доступным вариантом являются панели из МДФ. На таких плитах создается огромное количество и зображений. Правильным вариантом выбора станут решетки, имеющие большие отверстия. Цена их будет значительно ниже — экран из МДФ выносливее по отношению к механическим нагрузкам, чего не скажешь о товарах из дерева. У материала прекрасная проводимость тепла и высокая выносливость к температурным перепадам. Эти изделия легко устанавливать и демонтировать.

Важность элемента

Решетка радиатора нужна для придания изысканности интерьеру, однако экран на батарею не должен снижать теплоотдачу. Считается, что даже самая ажурная и тонкая радиаторная решетка все-таки снижает количество передаваемой радиатором тепловой энергии. Вряд ли красиво оформленная, но холодная комната будет комфортной, поэтому выбор варианта декоративной решетки – важный аспект.

Основной способ обогрева от радиатора заключается в том, что теплота должна перемещаться снизу, а затем вдоль радиатора уходить вверх. По такому принципу работает большая часть отопительных систем, поэтому выбранный радиаторный декор не должен мешать классической циркуляции.

Если экраны идеально подобраны и правильно смонтированы, то они не только обеспечат хороший облик комнате, но и направят теплоту по нужным направлениям. Поэтому решетки радиаторов иногда способствуют лучшей эффективности обогревательных элементов.

Важность элемента состоит еще и в том, что он играет роль защиты от слишком нагретых радиаторов. Прикосновение к горячим устройствам небезопасно для маленьких детей – это положительный довод в пользу использования декоров подобного рода. Нередко неуместными в комнатах считаются чугунные радиаторы

Экран для чугунной батареи применяется наиболее часто. Способ замены старых чугунных отопительных приборов на красивые современные варианты считается наиболее сложным. Задача во многом упрощается с применением экранирующего устройства или защитного короба

Нередко неуместными в комнатах считаются чугунные радиаторы. Экран для чугунной батареи применяется наиболее часто. Способ замены старых чугунных отопительных приборов на красивые современные варианты считается наиболее сложным. Задача во многом упрощается с применением экранирующего устройства или защитного короба.

Фирм, изготавливающих экраны, множество. Количество разнообразных элементов также многолико. Многие обыватели пытаются изготовить эксклюзивные ручные варианты изделий самостоятельно.

В кустарных приборах технологичность процесса не учитывается, поэтому изделия часто превращаются в препятствие для прохождения теплого воздуха.

Это допускается, если дом частный, так как тепло все равно вернется, но уже в другое помещение. Если дом многоэтажный, то тепло уйдет по стояку к соседям.

Кроме того, кустарное изделие вряд ли будет изготовлено из оптимального материала, тогда как десятки разновидностей фабричных изделий отличаются не только формой, но и материалом изготовления, который обеспечит хорошие условия для конкретного помещения.

Обобщить важность установки экранов на радиаторы можно следующими пунктами:

скрывают радиаторы, которые портят дизайн помещения;
играют роль дополнительного декоративного элемента, поэтому важно выбрать соответствующие материалы;
являются защитой батарей от попадания в них мусора, поэтому необходимо предусмотреть точные размеры экрана;
являются защитой для детей от ожогов и травм, особенно если батареи чугунные.

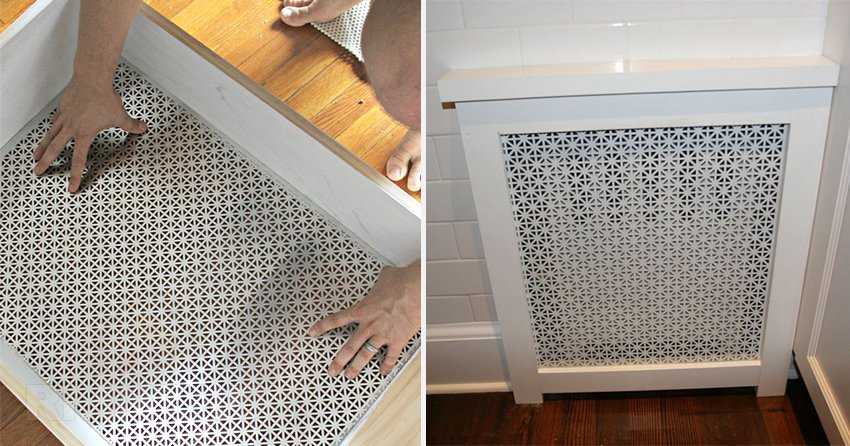

Изготовление экрана для батареи отопления своими руками

Своими руками экран на батарею преимущественно изготавливают из листов ДСП или МДФ. Для лицевой панели следует выбрать металлическую сетку любой конфигурации. Также для монтажа понадобится листовой металл для создания отражающего элемента, крепежные элементы в виде строительных скоб и шурупов, столярный клей и гвозди.

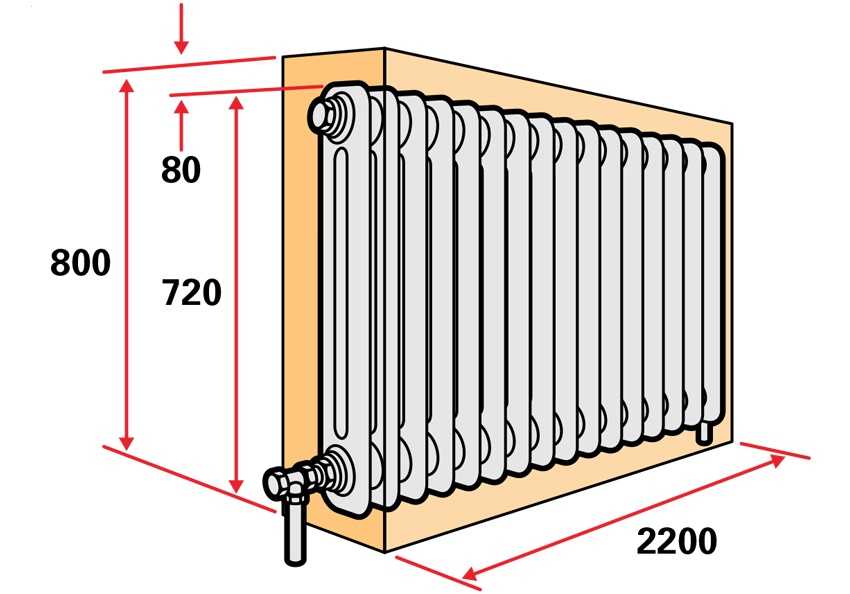

Прежде чем изготовить экран для радиатора отопления нужно произвести замеры

На первом этапе выполняется измерение габаритов радиатора. К полученному значению ширины прибавляется 10 см, а к высоте – 5 см. Эти данные являются параметрами для будущей лицевой панели экрана. Для получения ширины боковых деталей из МДФ необходимо к глубине радиатора прибавить 2,5 см, а длина изделий будет равна высоте лицевой панели. Размеры верхней части экрана должны быть на 1-2 см больше, чем габариты боковых панелей.

На основании полученных данных из МДФ или ДСП вырезаются прямоугольные изделия. В местах соприкосновения деталей формируется угол в 90 град. В боковых гранях следует предусмотреть отверстия для труб. Фасадная часть в виде металлической сетки декорируется гранями из ДСП по всему периметру конструкции с внутренних сторон передних углов.

Декоративные решетки можно сделать самостоятельно, подобрав материал и подходящий к шторам и обоям цвет

Следующим этапом является сборка конструкции. У задней стенки устанавливается экран-отражатель, габариты которого соответствуют размерам декоративного экрана. Он служит для предотвращения тепловых потерь и перенаправления ИК потока от батареи внутрь помещения. Крепление всех элементов каркаса осуществляется при помощи специального клея.

Декоративный экран может крепиться к стене при помощи анкерных цанг или приставляться к радиатору. Для второго варианта следует предусмотреть в нижней части конструкции специальные ножки, которые крепятся при помощи строительных уголков. Такой способ не только создает мобильную конструкцию, которую можно отодвигать при выполнении уборки, а позволяет регулировать высоту экрана относительно радиатора.

Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно

Благодаря широкому ассортименту декоративных решеток для радиаторов отопления можно подобрать наиболее подходящий вариант, который не только станет идеальным дополнением интерьера, но и украсит батарею и станет надежной защитой от возможных травм. Также при выборе изделия следует руководствоваться не только эстетическими соображениями, но и отдавать предпочтение конструкции, которая не должна ухудшать отопительные характеристики прибора.
