Расчёты

Во время проведения вычислений систем приточно-вытяжной вентиляции, необходимо учитывать количество сменяемого воздуха в помещении за определённое время. Единицей измерения является кубический метр в час (м³/ч).

Чтобы применить этот показатель к расчётам, нужно вычислить прохождение воздушных потоков и прибавить 20% (сопротивление фильтрующих слоёв и решёток).

Расчёт объёма воздуха

В качестве примера произведён расчёт объёма воздуха для частного дома с высотой потолков 2,5 м. Система будет также обслуживать 3 спальных комнаты (по 11 м²), прихожую (15 м²), туалет (7 м²) и кухню (9 м²). Подставим значения (3∙11+15+7+9) ∙2,5=160 м³.

Производя расчёты необходимо округлять полученные данные в сторону увеличения.

Установленный рекуператор, должен соответствовать мощности всех вентиляторов в приточно-вытяжной системе. Для этого необходимо от суммы производительности вентиляторов отнять 25% (сопротивление воздушных потоков в системе). Вход и выход рекуператора должен оснащаться вентиляторами.

Следует учесть, что в каждом помещении дома, где размещена система, должно быть установлено по 1 приточному и 1 вытяжному вентилятору. Требуемая производительность каждого из них рассчитывается следующим образом:

Спальная комната: 11∙2,5=27,5+20%=33 м³/ч. Так как в доме три спальных комнаты с одинаковой площадью, необходимо это значение умножить на три: 33∙3=99 м³/ч.
Прихожая: 15∙2,5=37,5+20%=45 м³/ч.
Туалет: 7∙2,5=17,5+20%=21 м³/ч.
Кухня: 9∙2,5=22,5+20%=27 м³/ч.

Теперь нужно сложить эти значения, чтобы получить общую производительность вентиляторов: 99+45+21+27=192 м³/ч.

Нагрузка на рекуператор составит:192–25%=144 м³/ч.

Расчёт диаметра вентиляционного канала

Чтобы рассчитать диаметр вентиляционного канала, необходимо использовать формулу вычисления площади сечения, которая выглядит следующим образом: F=L/(S∙3600), где L — это общее количество воздушных масс проходящих за один час, S — средняя скорость движения воздуха, равная 1 м/с. Подставим значения: 192/(1 м/с∙3600)=0,0533 м².

Чтобы рассчитать радиус трубы с круглым сечением нужно использовать следующую формулу: R=√(F:π), где R — радиус круглой трубы; F — сечение воздуховода; π – математическая величина, равная 3,14. На примере это выглядит так: √(0,0533∙3,14)=0,167 м².

Расчёт электроэнергии

Правильно рассчитанное потребление электроэнергии позволит рационально использовать систему вентилирования

Это особенно важно, если конструкция воздуховодов оборудована нагревательными элементами

Чтобы рассчитать количество потребляемой энергии, следует использовать формулу: M=(T1∙L∙C∙D∙16+T2∙L∙C∙N∙8)∙AD:1000, где М — общая цена за использованную электроэнергию; Т1 и Т2 — температурная разница в дневной и ночной период (значения имеют различия в зависимости от месяца года); D, N — стоимость электроэнергии в соответствии со временем суток; A, D — общее число календарных дней в месяце.

Показатели температуры воздуха легко узнать из местных прогнозов погоды, поэтому нет необходимости приобретать какие-либо справочники. Размеры тарифов определяются в соответствии регионом проживания. Используя эти источники можно получить точные показания по расходу электроэнергии при работе системы вентиляции.

Понятие рекуперации: принцип работы теплообменника

В переводе с латинского, рекуперация означает возмещение или обратное получение. В отношении теплообменных реакций, рекуперация характеризуется как, частичный возврат энергии, затраченной на проведение технологического действия с целью применения в этом же процессе.

В вентиляционной системе принцип рекуперации используется для экономии тепловой энергии.

По аналогии происходит рекуперация охлаждения в жаркую погоду – теплые приточные массы нагревают выводимую «отработку» и их температура понижается.

Процесс регенерации энергии осуществляется в рекуперационном теплообменнике. Устройство предусматривает наличие теплообменного элемента и вентиляторов для прокачивания разнонаправленных воздухопотоков. Для управления процессом и контроля качества подачи воздуха используется система автоматики.

Конструкция разработана так, чтобы приточные и вытягиваемые потоки находились в отдельных отсеках и не смешивались – теплоутилизация осуществляется через стенки теплообменника.

Разобраться и понять, что такое вентиляция с рекуперацией поможет наглядная схема циркуляции воздуха.

Через вытяжки во влажных помещениях (туалет, ванная, кухня) происходит отток отработанного воздуха. До того, как удалиться наружу, он проходит сквозь рекуператор и оставляет часть тепла. Подаваемый воздух движется во встречном направлении, нагревается и поступает в жилые комнаты (+)

Цены на рекуператоры

В поисках рекуператора мы встретим устройства стоимостью от трех до дюжины тысяч рублей

Что мы получаем, заплатив больше? Вероятно, продукт уважаемой марки, но это не должно быть гарантией того, что устройство будет соответствовать нашим ожиданиям. Обратите внимание на детали его реализации. Например, герметичность его корпуса, его жесткость и хорошая тепло- и звукоизоляция очень важны. В этом отношении самые дешевые продукты определенно уступают более дорогим

В этом отношении самые дешевые продукты определенно уступают более дорогим.

Рекуператор обычно работает в течение всего года без перерывов, поэтому обязательно используйте вентиляторы хорошего качества, желательно от известного производителя. Они должны быть не только долговечными, но и тихими и энергосберегающими. Бывает, что по привлекательным ценам предлагаются устройства, которые потребляют столько электричества, что его стоимость сокращает экономию за счет рекуперации тепла более чем вдвое. Конечно, насколько велика эта экономия, зависит, прежде всего, от эффективности теплообменника.

Интересно, является ли его стоимость, заявленная продавцом, надежной. Что касается продукции неизвестных брендов, часто случается, что в этом направлении не проводилось никаких исследований. Немногие рекуператоры способны восстанавливать почти 90% тепла и являются устройствами, относящимися к самым дорогим. Дешевые продукты с заявленной эффективностью 90% фактически восстанавливают почти вдвое меньше.

Способ защиты рекуператора от замерзания оказывает большое влияние на эффективность. В более дорогих устройствах для этой цели используются современные системы управления, благодаря которым снижается эффективность рекуперации тепла при отрицательной температуре. Платить за это, разумеется, не имеет смысла, если мы намерены создать наземный теплообменник. Но тогда вы должны быть готовы к дополнительным расходам от четырех до почти десяти тысяч рублей в зависимости от того, из каких материалов мы это сделаем (самые дорогие – это специальные трубы с антибактериальным покрытием) и к каким трудностям, связанным с геологическими условиями или небольшим пространством, мы столкнемся.

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию калорифера, с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

3 Устройство для воздухообмена своими руками

самодельный рекуператор воздуха для дома

Самой простой с точки зрения реализации и последующего оборудования считается система рекуперации тепла пластинчатого типа. Эта модель может похвастаться как очевидными «плюсами», так и досадными «минусами». Если говорить о достоинствах решения, то даже самодельный рекуператор воздуха для дома может обеспечить:

приличный КПД;
отсутствие «привязки» к электросети;
конструкционная надёжность и простота;
доступность функциональных элементов и материалов;
продолжительность эксплуатации.

Но перед тем как начать создавать рекуператор своими руками, следует уточнить и минусы данной модели. Главный из недостатков – образование оледенений при сильных морозах. На улице уровень влаги меньше, нежели в воздухе, который присутствует в комнате. Если не воздействовать на нее каким-либо образом она превращается в конденсат. При морозах высокий уровень влажности способствует формирования наледи.

На фото изображено как происходит воздухообмен

Существует несколько способов защиты устройства рекуператора от обмерзания. Это небольшие по размерам решения, отличающиеся эффективностью и способом реализации:

термическое воздействие на конструкцию за счёт чего наледь не задерживается внутри системы (КПД падает в среднем на 20%);
механический отвод воздушных масс от пластин, благодаря чему осуществляется принудительный отогрев льда;
дополнение системы вентиляции с рекуператором целлюлозными кассетами, поглощающими избыточную влагу. Они перенаправляются в жильё, при этом не только устраняется конденсат, но и достигается эффект увлажнителя.

Предлагаем посмотреть видео — Рекуператор воздуха для дома своими руками.

Специалисты сходятся во мнении – целлюлозные кассеты на сегодняшний день являются оптимальным решением. Они функционируют вне зависимости от погоды за окном, при этом установки не потребляют электричества, им не требуется канализационного отвода, сборника под конденсат.

4 Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Вентиляция от застройщика

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляцииДаже в старых домах предусмотрены вентиляционные колодцы

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

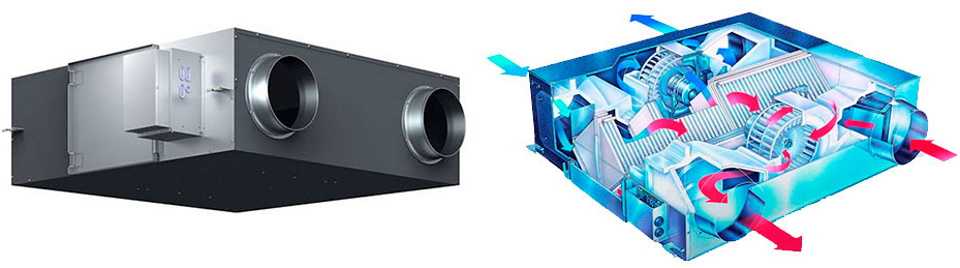

Централизованный комплекс – приточно-вытяжная установка

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.

Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
нагревателями – предварительный подогрев притока;
фильтрами – задерживают пыль и микрочастицы;
рекуператором – могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.

Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

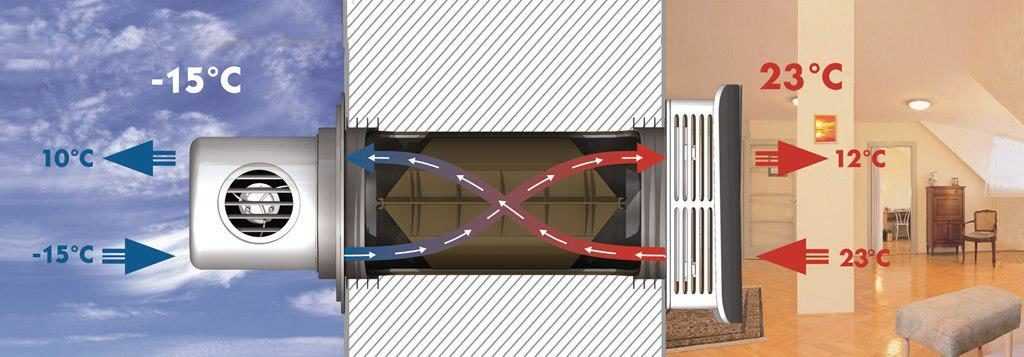

Локальные агрегаты – дополнение к действующей вентсистеме

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

Они врезаются в фасад здания или монтируются через окно. Их основная задача – улучшение приточной вентиляции в доме.

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

КПД – 60-96%;
невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).

Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Разновидности

Выпускаются различные варианты конструктивного решения теплообмена между холодным и нагретым воздухом с отличительными особенностями, определяющими их основное предназначение.

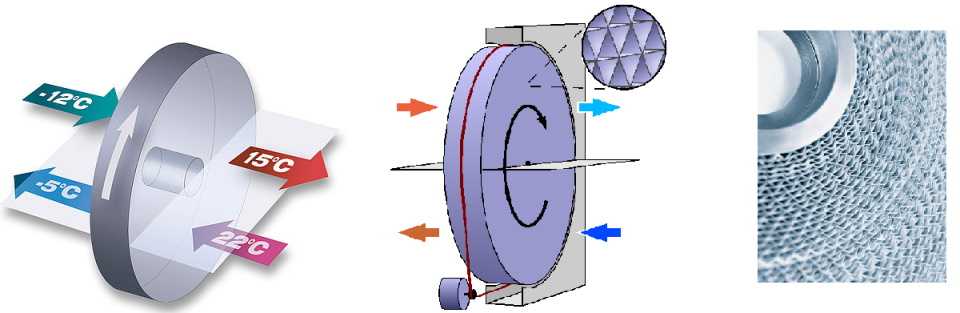

Роторный

Функционирует на основе вращательного элемента теплообменника. Внутри конструкции несколько слоёв гофрированного металла с большой теплоёмкостью. При вытяжке происходит аккумулирование тепла с передачей потоку с улицы. Изменение мощности теплоотдачи устанавливается числом оборотов.

Виды роторных агрегатов:

гигроскопические (энтальпийные) с поглощающими (сорбирующими) возможностями покрытия, способными утилизировать конденсат и скрытое тепло;
сорбционные на основе инновационного материала – силикагеля, с хорошими впитывающими влагу свойствами;
конденсационные с алюминиевым ротором, переносящим только тепло;
с эпоксидным слоем для защиты от воздействия химических элементов или солей на химпроизводстве, в бассейне и пр.;
с антибактериальным покрытием.

Достоинства:

поддержание комфортного уровня влажности;
невосприимчивость к морозам без необходимости оттаивания с отводом конденсата;
низкие энергозатраты;
полная автоматизация процесса;
высокий КПД до 87%.

Недостатки:

более сложная конструкция с постоянным обслуживанием электромотора, барабана и привода;
возможность смешивания потоков;
необходимость подключения к источнику питания;
повышенный уровень шумности;
необходимость постоянного контроля состояния фильтров.

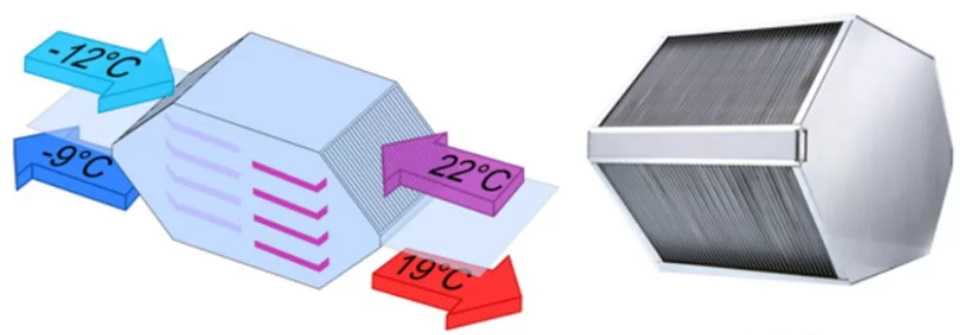

Пластинчатый

Основу конструкции теплообменника составляют тонкостенные панели с загнутыми краями и загерметизированными полиэфирной смолой соединениями. Очередность пропуска воздушных потоков обеспечивается определёнными углами загиба. Для изготовления пластин используются:

алюминиевые сплавы, медь или латунь с хорошей теплопроводностью и антикоррозийными свойствами;
полимерные пластмассы с малым весом, высокой теплопроводностью и влагоустойчивостью;
целлюлоза.

Достоинства:

небольшие габариты и вес;
высокая надёжность;
долгий срок службы;
хорошая ремонтопригодность;
простое техническое обслуживание;
небольшая цена.

Недостатки:

возможное образование конденсата с риском образования наледи между пластинами при морозах.

Мембранный

Представляет собой разновидность пластинчатого устройства, в котором используются встроенные пластины (мембраны) из специального полимерного материала.

Достоинства:

передача влаги из вытяжного воздуха в приточный;
недопущение образования конденсата;
препятствование возникновению наледи.

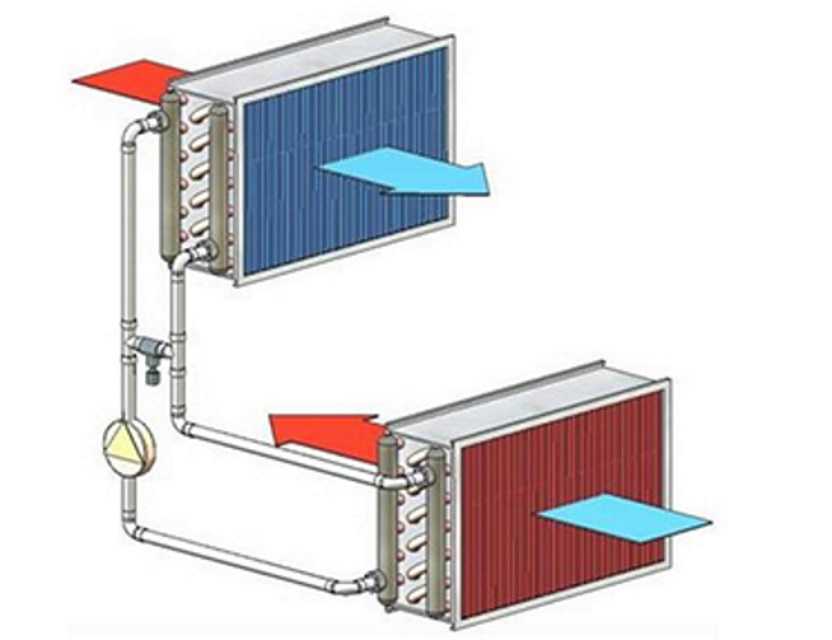

Парокомпрессионный

Перенос тепла в низкокипящем хладагенте осуществляется тепловым насосом, интегрированном в вентиляционное оборудование. Оребрённые теплообменники, соединённые фреоновой магистралью с компрессором, размещаются в приточном и вытяжном каналах. Дополнительные затраты электроэнергии в данном случае не требуются, но на обогрев работает только при больших температурных перепадах.

Достоинства:

способность извлечения скрытого тепла.

Недостатки:

невысокий КПД;
большие габариты;
необходимость дополнительного насоса;
повышенная шумность;
большая цена.

Камерный

Встреча потоков происходит в общей камере, разделённой заслонкой. По прошествии времени одна половина камеры нагревается, регулировочный элемент разворачивается, а направление потока меняется. Затем процесс повторяется. Эффективность оборудования достигает 80%.
