Обвязка для ванны автомат как работает

Варианты конструктивных решений обвязок

Классифицируют обвязки для ванны по двум признакам: по конструктивному решению и материалу изготовления. Если за основу брать конструктивные различия, то выделяют: универсальные, полуавтоматические и автоматические системы.

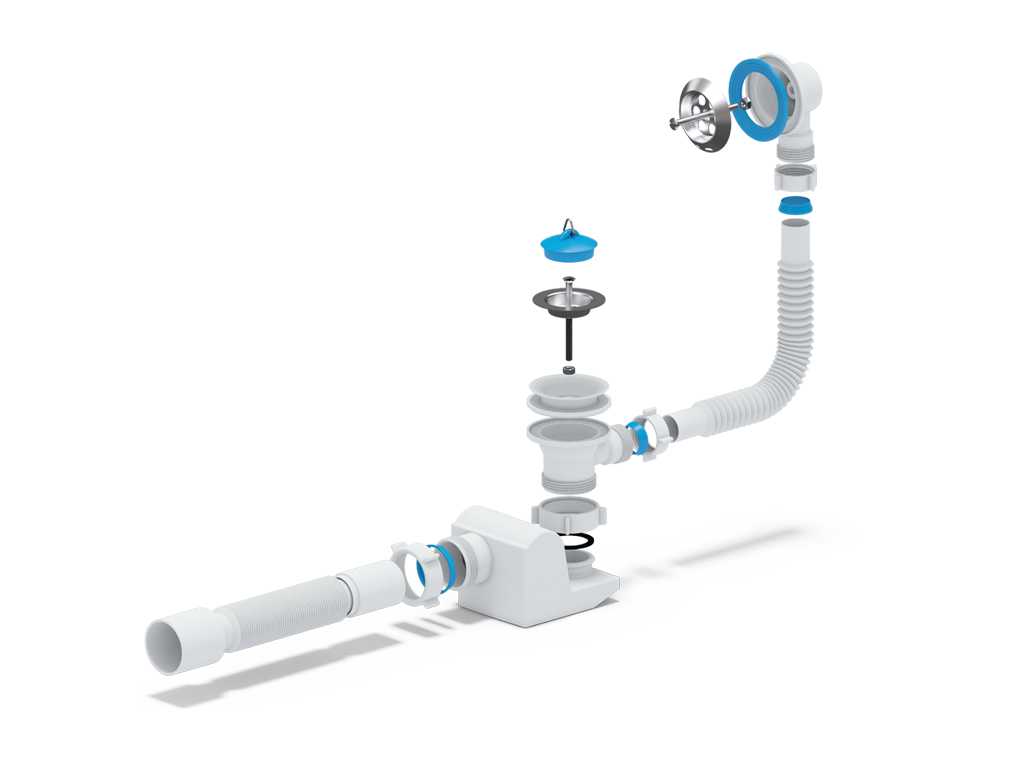

Универсальная

Самый простой вариант обвязки часто применяется при подключении и монтаже ванн любых типов: акриловых, стальных, чугунных.

Главное требование для установки универсальной системы – чтобы расстояние от центра перелива до сливного отверстия составляло не более 57,5 см

Основными элементами системы выступают:

Сливная горловина. Ее укомплектовывают металлической накладкой, предназначенной для установки крышки.
Переливная горловина. Она имеет такого же исполнения накладку.
Сифон. Элемент, обеспечивающий сток воды и препятствующий распространению «ароматов» канализации. Он может иметь разборной или монолитный корпус.
Гофрированный шланг. Он предназначен для соединения сливной и переливной горловины и монтируется посредством натягивания на штуцер или затягивания накидных гаек.

Наружная часть перелива оформлена решеткой, а обратная соединяется с приемным блоком. К нему прикреплена изливная трубка, соединенная с идущим от нижнего выпуска патрубком.

Регулирование спуска воды в универсальных моделях обвязки осуществляется путем ручного извлечения пробки, привязанной на цепочке

Среди представленных видов универсальная обвязка, включающая минимум движимых элементов, считается самой надежной и долговечной.

Полуавтомат

Особенность системы в том, что она оборудована поворотным рычагом, с помощью которого перекрывают сливную горловину. Таким механизмом удобно управлять даже лежа в ванной. Нужно лишь приловчиться, научившись смещать рычаг пальцем ноги.

В основе работы обвязки для ванны полуавтомат лежит механический принцип. Устройство приводится в движение рычагом вращения или вентилем, установленным на переливной горловине сифона. Рычаг запуска по типу велосипедного переключателя скоростей связан тросиком с другим рычагом, расположенным в сливной горловине устройства.

За счет проворачивания рычага вращения в ту или иную сторону, натягивается или, напротив, ослабляется трос, под действием которого опускается или приподнимается расположенная над сливным отверстием пробка.

Главное преимущество такой системы – удобство использования: чтобы приподнять пробку и спустить воду вам не обязательно нагибаться в ванну

Потребители, установившие в своих ванных полуавтоматические системы слива, сетуют на хрупкость конструкции. Достаточно лишь чуть сильнее придавить на пластиковый рычаг, и он может сломаться.

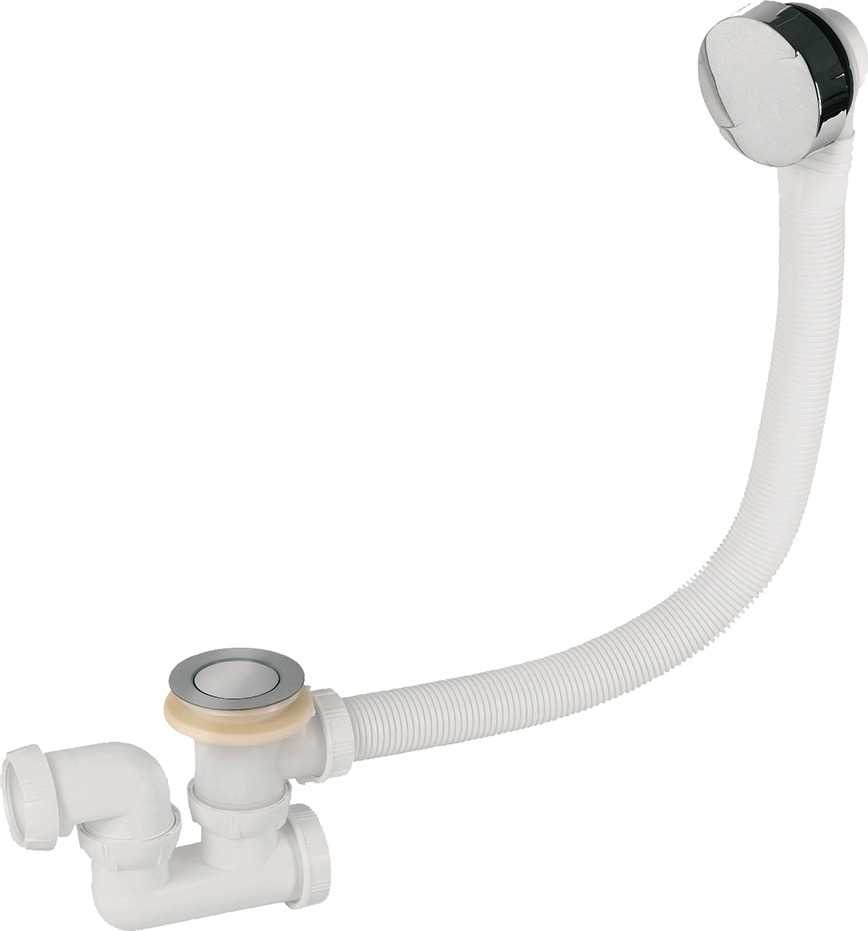

Система автомат

Автоматические системы лишены каких-либо тросиков и хрупких элементов. Открывание сливной горловины происходит путем нажатия на пробку.

Под действием пружины, дополненной фиксатором, пробка при нажатии легко приподнимается над поверхностью, обеспечивая свободный сток воды. При повторном нажиме она опускается, закрывая собой горловину сливного отверстия.

Внешние аксессуары обвязки для ванны автомат могут быть выполнены в любом цветовом оформлении: белом, окрашенным под бронзу, золото или серебристый металл

К числу недостатков системы можно отнести лишь малые размеры отверстия, которое остается под пробкой для слива. В нем часто скапливают волосы и мелкий мусор, что затрудняет слив воды.

В изделиях невысокого качества повышенная сложность конструкции часто приводит к поломкам, отремонтировать которые не всегда удается. И устранить проблему, можно лишь полностью заменив автоматическую систему.

Чтобы обезопасить себя от непредвиденных расходов, выбирайте оборудование проверенных производителей. Оптимальный выбор – автоматические обвязки для ванны, выполненные из металла.

Проверенные производители сантехнических устройств

На российском рынке свою продукцию представляют немалое количество компаний из разных стран мира. Широкий ассортимент изделий позволяет выбрать наиболее подходящий по всем параметрам вариант системы слив-перелив. Рекомендуется отдавать предпочтение тем производителям, продукция которых сертифицирована в соответствии с международными стандартами качества.

К таким компаниям можно отнести, например, следующие:

Иллюстрация/Краткая информация о компании-производителе

	«Geberit» – швейцарский производитель, представляющий широкий ассортимент сантехнических устройств, в том числе систем слив-перелив, среднего ценового сегмента. «Geberit» изготавливает оборудование в широком диапазоне моделей, поэтому из него можно выбрать подходящий вариант для конкретного случая. Это компания производит изделия из пластика, хромированной стали, латуни и меди.
	«Alcaplast» – это чешская торговая марка. Компания входит в топ самых крупнейших производителей сантехнических пластиковых изделий в Европе. Продукция этого изготовителя отличаются своей надежностью, простотой конструкции, интересным дизайнерским оформлением, а также бесшумностью работы.
	«Kaiser» – немецкая компания, производящая обвязки для ванн из бронзы и хромированной стали. Оборудование этого производителя рекомендуется выбирать для ванн с глубокими чашами, под которые сложно найти сифон с нестандартными размерами, так как компания представляет модели в широким диапазоне размеров..
	«Viega» – немецкая компания, которая завоевала свою репутацию благодаря качеству и надежности своих изделий. Она производит системы «слив-перелив» из пластика, нержавеющей стали, бронзы и латуни. Дизайнерами «Viega» разработаны интересные варианты оформления видимых частей конструкции. На рынке представлен большой ассортимент по форме и цвету устройств. Доступная стоимость, простота в установке делают продукцию этой компании очень популярной среди потребителей. Системы «слив-перелив» этого производителя отличаются длительным сроком безаварийной эксплуатации.
	«Hansgrohe» – немецкий производитель, изготавливающий системы «слив-перелив» разных конструкций из пластика, стали, а также комбинированные варианты. Продукция отличается надежностью и удобством в эксплуатации. Видимые детали конструкции могут иметь разные дизайнерские решения, поэтому из ассортимента «Hansgrohe» можно подобрать модель под любое оформление ванной комнаты.
	«WasserKraft» – это еще один немецкий производитель, предлагающий разнообразные варианты обвязок для ванн и раковин. Компания производит системы из черного и светлого пластика, стали, бронзы и из комбинированных материалов. При этом дизайнерами и инженерами компании разработаны варианты моделей, имеющих весьма необычные формы. Изделия, особенно произведенные из стали с хромированным покрытием отличаются не только эстетичным внешним видом, но и высокой надежностью и длительностью эксплуатации.
	«Jacob Delafon» – французская компания-производитель, изготавливает изделия из пластика и комбинированные варианты. Этот производитель имеет достаточно высокую популярность в России, так как системы зарекомендовали себя своей высокой надежностью и удобством монтажа и эксплуатации.
	«Тритон» – это отечественный производитель, изготавливающий устройство «слив-перелив» из пластика разного цвета, а также комбинированные варианты конструкций. Продукция имеет доступную стоимость, но при этом отличается весьма высоким качеством и надежностью. Можно брать!

Замена старого сифона в ванной сборка нового устройства

Замену сифона в ванной можно выполнить своими руками. Для этого потребуется минимальный набор инструментов и материалов

Важно правильно выбрать прибор, отводящий сточные воды и препятствующий распространению неприятных запахов в помещении

Особенности сифонов.

Разновидности и особенности сифонов

На основании конструктивных особенностей выделяют 3 типа сифонов для ванны:

Бутылочные. Строение включает колбу, в которой всегда находится некоторое количество воды. Стоки отводятся в отстойник по трубе меньшего диаметра. При достижении нужного уровня вода начинает сливаться в канализацию. Такие системы подходят для установки в дачных домах. Даже если сифон долго не используется, он не пересыхает. К колбе можно подключать несколько сливных шлангов.
Трубчатые. Оснащены гибким или стационарным шлангом, изогнутым в виде букв S или U.
Комбинированные. Конструкция включает гофрированную трубку и колбу. Такие системы хорошо подходят для установки в многоквартирных домах.

Пластиковые сифоны имеют и недостатки:

Небольшой срок службы. Некоторые детали выходят из строя в первый год использования.
Недостаточная герметичность. При сборке систем добиться плотного прилегания гаек не удается. Поэтому соединения приходится снабжать резиновыми уплотнителями.

Чугунные сливы отличаются надежностью и прочностью. Хромированные элементы придают сифону эстетичный внешний вид. Внутренние поверхности защищены от оседания грязи. К недостаткам можно отнести высокую стоимость и сложность в монтаже. Более дешевые конструкции подвержены коррозии, снижающей срок эксплуатации. При замене такого сифона может потребоваться ремонт стен.

Необходимые материалы и инструменты

При наличии полного комплекта приобретают такие материалы и инструменты:

отвертка с плоской насадкой;
разводной ключ;
силиконовый или каучуковый герметик;
уплотнительная лента;
таз для сбора воды;
ветошь.

Для изменения длины трубы может потребоваться ножовка. Края выравнивают наждачной бумагой.

Для установки сифона инструменты.

Сборка сифона

Процесс сборки включает такие этапы:

Формирование колбы. К цилиндру прикручивают дно. Соединение герметизируют резиновой прокладкой. Оба конца сливной трубки снабжают фиксирующими гайками. При этом также требуется установка уплотнителя. Один конец трубки вставляется в верхнее отверстие колбы, второй будет соединяться с горловиной сифона. Стыки промазывают герметиком.
Установка перелива. Высота шланга должна соответствовать расположению переливного отверстия ванны. Измерить параметр нужно до начала монтажных работ. При соответствии показателей переливной шланг подсоединяют к нужному отводу колбы. Высота сборной трубы регулируется. Деталь выдвигается по принципу телескопа. Требуемую длину гофрированному шлангу придают путем растягивания. В нужной точке формируют изгиб. Отвод и переливной патрубок соединяют с помощью гайки. Ее накручивают вручную, прилагая умеренные усилия.

Для ванны сборка сифона.

Перед затягиванием винтов нужно убедиться, что отверстие ванны совпадает с диаметром шланга. При закреплении перелива между поверхностями размещают поставляемую вместе с сифоном прокладку.

Монтаж нового устройства

Поменять сифон можно, выполнив такие действия:

Подготовка поверхности. Чугунную ванну возле сливного отверстия очищают от загрязнений и обрабатывают обезжиривающим составом.
Установка декоративной решетки. Если размер детали не соответствует диаметру отверстия, зазор закрывают герметиком.
Подсоединение отводного патрубка. Горловину сифона соединяют с решеткой винтом, который закручивают, обеспечивая плотное прилегание деталей.
Соединение конструкции с канализационной трубой. С нижней части сифона снимают фаску, что позволяет ввести деталь в отвод. Элементы закрепляют гайкой, перед навинчиванием которой устанавливают коническую прокладку. Соединение обрабатывают герметиком. Если диаметр отвода не соответствует размеру канализационной трубы, используют пластиковый переходник.

Гофрированный сифон снабжается специальными патрубками, облегчающими установку. Одна сторона соединяется с горловиной, другая – выводится в канализационную систему. Гофру растягивают, придавая ей нужный изгиб.

О качестве

Одним из основных достоинств полуавтоматического слива-перелива отмечают отсутствие контакта рук с жидкостью при приведении его в действие

Это очень важно, ведь вода в емкости может иметь слишком высокую или, напротив, низкую температуру. Но полуавтоматический слив обладает также и недостатками

К ним относят ненадежность определенных моделей. Как правило, это касается более дешевой сомнительной продукции, срок службы которой недолговечен.

Сифон Wirquin для ванны полуавтомат, хромированная латунь

Современный рынок богат ассортиментом сантехнических устройств

Важно обращать внимание на материал, из которого изготовлен механизм. На сегодняшний день производители предлагают следующие виды обвязки:

пластик;
черный металл с хромированным покрытием;
цветной металл;
нержавеющая сталь .

Дешевые сифоны с переливом прослужат недолго

Установить сантехнику можно самостоятельно

Стоит также учитывать материал, из которого изготовлен дюкер. Наиболее распространенными являются следующие:

пластиковый применяется наиболее часто, стал самым популярным благодаря доступной стоимости. У него довольно высокий срок службы, но внешний вид этого элемента не особо эстетичный;
черный металл все реже применяется для изготовления сифонов , так как имеет не особо привлекательный вид, несмотря на доступную стоимость и высокий срок службы;
цветной металл, а также нержавеющая сталь – самые прочные, долговечные материалы, они устойчивы к коррозии, при этом такие части могут дополнять общий стиль комнаты. Используя их, можно создать стиль ретро. Единственный минус такого дюкера – высокая стоимость.

Скандинавский стиль в интерьере ванной комнаты

Независимо от того, какой материал вы выберете для своей душевой, рекомендуем обратить внимание на бренд и качество продукции. Это является главным показателем при покупке

Как правило, такие вещи приобретаются в зависимости от финансового состояния семьи.

Но учтите, что не стоит гнаться за дешевизной и сомнительными производителями. Применение некачественных механизмов может привести к значительным убыткам, связанными со следующими факторами:

необходимость замены всего комплекта;
убытки, нанесенные комнате в результате протекания;
возможные убытки, нанесенные соседям в результате затопления и т.д.

Некачественная сантехника может принести вам много неприятностей

Лучше приобрести качественную сантехнику, чем возмещать убытки, нанесенные соседям в результате затопления

Классификация видов сливного механизма

Рассматривается три вида устройств и каждый имеет свои особенности в конструкции.

Устройство стандартного вида

Это самая простая конструкция представлена комплектующими:

сифон представлен трубой. Он останавливает проникновение неприятных запахов в комнату;
сливное отверстие для перелива;
отверстие вывода жидкости на дне чаши;
соединительная трубка для сифона и трубы канализации;
по гофрированной трубе переливается жидкость в сифон.

Механизм называется традиционным. При закрытии горловины слива пробкой вода набирается в резервуар.

Проблемы в работе могут возникнуть с прокладками из резины. Они периодически меняются. Цена стандартного механизма 10-25 долларов.

Ее относят к надежным механизмам, поскольку подвижных элементов в ее конструкции нет. Простая сливная конструкция легко собирается и монтируется самостоятельно.

Конструкционно сливной механизм для ванны разработан двух видов:

слив для ванны автомат;
полуавтомат в ванной.

Автомат-слив для ванны

Устройство еще называют «клик-кляк». Работает система очень просто. На дне чаши расположена кнопка, которая запускает сифон автомат. От первого нажатия на кнопку слив открывается, от повторного – закрывается. Работа механизма зависит от пружины, что прикреплена к пробке системы.

Автоматический слив перелив для ванны своим расположением создает комфорт. Человек лежа может спустить жидкость, нажав ногой на кнопку, когда уже закончил купаться. Сливная кнопка компактная.

Производителями разработаны два вида автомата-устройства: обычная конструкция, с дополнительной функцией по набору чаши ванны водой. Второй вариант практикуется, если монтаж смесителя не будет рациональным в конкретном случае. Механизм включает в свою конструкцию трубы для подачи воды. Они подсоединяются вместе с переливом.

Жидкость поступает в чашу через отверстие перелива. Конструкция полностью исключает потоп в помещении. Когда уровень воды достигает предельного уровня, клапан подачи воды автоматически перекрывает отврестие, подача воды прекращается.

Если рассматривать автомат или полуавтомат с точки зрения возможности провести ремонт системы, то автоматизированное устройство ломается чаще и его можно только заменить новым. Поэтому упор делается на выбор надежного устройства. Конструкцию полуавтомат для ванной можно разобрать и отремонтировать.

Полуавтомат слив

Если сравнивать систему полуавтомат с традиционной моделью, то в конструкции появились новые детали:

пробка-клапан;
воздействует на положение пробки – трос;
поворотная головка или специальное кольцо, которое заставляет двигаться пробку.

Рукой запускается слив полуавтомат для ванной. Механизм завязан на работе поворотной головки, которая прикрывает отверстие на боковой стенке ванны, и одновременно связанна с механизмом слива. Связь держится тросовым механизмом. Когда поворачивается на откручивание головка, на боковой стене ванны открывается механизм слива. Недостаток конструкции в заедании тросового механизма.

Пробка внизу – это штырь со шлепкой. Закрытие его происходит под тяжестью своего веса. Открытие произойдет, если поворачивается на пол-оборота верхняя пробка. Тросовый механизм передает импульсы к движению.

Удобное пользование устройством – главный критерий его выбора. Выбирается дорогой модификации полуавтоматический слив перелив для ванны, чтобы не волноваться о надежности работы троса.

Самая большая разница двух устройств в их цене. Цена автомата 60-280 долларов. Цена полуавтомата 20-55 долларов. Каким из них удобнее пользоваться решает каждый исходя из своих предпочтений. Главная рекомендация: остановиться на высококачественной модели. В противном случае автомат-устройство, как и полуавтомат, доставит больше хлопот по ремонту. Вернуться к стандартной модели уже вряд ли захочется.

Разновидности и материалы

Современная обвязка представляет собой единую конструкцию. Различают следующие виды обвязок:

универсальную;
полуавтоматическую (полуавтомат);
автоматическую (автомат).

Обвязка для ванны включает в себя нижнее и верхнее отверстие.

Универсальная конструкция самая простая и всем знакомая. Отверстие слива закрывается вручную пробкой. Для отвода воды пробку выдергивают с помощью цепочки.

Преимущества универсальной обвязки:

Полуавтоматическая конструкция более удобна в использовании. Открытие сливного отверстия производится с помощью поворотного кольца, кнопки или переключателя, расположенного в верхней части ванны. Механизм открытия и закрытия отверстия работает за счет рычага, соединенного тросиком с пробкой.

В конструкции обвязки для ванны почти нет отличия от той системы, которая монтируется на умывальники.

Недостатки полуавтоматической конструкции:

механизм с тросиком хрупкий и легко ломается;
для монтажа требуются профессиональные навыки.

В автоматической системе слив воды осуществляется путем нажатия на кнопку, встроенную прямо в отверстие. Механизм работает за счет пружины. Установка конструкции-автомата не требует профессиональных навыков.

В то же время такая обвязка имеет ряд недостатков:

затруднение отвода воды (из-за уменьшенного сливного отверстия);
быстрое образование засоров;
высокая стоимость.

При поломке механизма открытия слива придется поменять всю систему.

Существуют также автоматические обвязки, имеющие функцию наполнения ванны водой через отверстие перелива.

Grohe — лучшие обвязки для ванны с переливом.

Популярные марки импортных обвязок: Grohe, Vega, Jimten, Alcaplast, Keiser.

По виду материала обвязки делятся на пластиковые и металлические.

Преимущества пластиковых систем:

устойчивость к нагреванию, химическим веществам, коррозии;
гладкая внутренняя поверхность (загрязнения не накапливаются так быстро, как на металле);
низкая цена.

Недостатки:

хрупкость (вероятность поломки при чрезмерном закручивании болтов);
наличие заусенцев (необходимо зачищать стыки);
возможная деформация под длительным воздействием горячей воды.

Пластиковая обвязка для ванны — наиболее распространённый вариант.

Металлическую обвязку делают из меди, латуни или нержавеющей стали, покрытой хромом.

Преимущества металлических конструкций:

прочность;
долгий срок службы;
стильный дизайн.

Недостатки:

сложный монтаж;
образование осадка на внутренних стенках, приводящее к засорам;
уязвимость к действию бытовой химии;
высокая стоимость.

Правила проведения монтажных работ

Имея опыт установки слива механического типа в ванной, схема для полуавтоматического не понадобится — она почти идентична. Даже не имея навыков осилить ее можно своими руками, но для начала желательно ознакомиться с инструкцией и документами, которые прилагаются к комплекту.

Рекомендации производителя по поводу монтажа обвязки для ванны следует соблюдать с точностью. Иначе приспособление может не работать или функционировать неправильно. За автоматические системы браться не советуют: после установки без участия специалиста перестают действовать гарантии на прибор.

На первом этапе удаляется старый сифон, если он есть, тщательно очищаются внутренности патрубка и области примыканий. Затем выполняется монтаж нижнего перелива. На выпуск надевается уплотнительный манжет, после чего его приставляют к сливному проему.

Перед тем как устанавливать слив-перелив, не помешает убедиться в правильном, устойчивом и ровном расположении ванны и в том, что промежуток от сливного отверстия до пола составляет не менее 15 сантиметров

На внутреннюю часть отверстия накладывается еще одна прокладка, прикручивается и фиксируется винтом крышка с решеткой. Манжеты конусного типа ложатся толстым краем к гайке, узким – к горловине.

После проверки правильности соединения винт затягивается отверткой. Аналогичным методом монтируется верхний перелив.

Выполнять обвязку под ванной достаточно сложно. Скорее всего, придется занимать неудобное положение, чтобы добраться до нужных мест. Для скрепления внутренней и внешней части сливной конструкции желательно работать с напарником

Следующий этап – скрепление перелива со сливом. Для этого удобнее использовать гибкий гофрированный шланг, растягивающийся до размера, который без труда войдет в патрубок. Каждый стык обжимается гайкой с прокладками.

Далее устанавливается стакан для формирования гидрозатвора. Места под прокладки предварительно зачищаются от дефектов напильником. Затвор также подключают накидной гайкой с плоским или конусным уплотнением.

В конце отвод сифона соединяется с канализацией сливной трубкой. Это делается через уплотнительную манжету или прямым способом в раструб. Чтобы избежать протечек, случающихся вследствие износа манжеты, их обрабатывают силиконовой смазкой.

Выполняя монтаж, нельзя прилагать чрезмерные физические усилия. Из-за этого элементы обвязки могут лопнуть, и придется покупать новые детали

Когда монтажные работы окончены, нужно проверить качество сборки, прикрыв слив пробкой и открыв воду. Пол под ванной застилается бумагой, осматривается слив и соединения. При выявлении протечек подтягиваются гайки.

Замена слива – займемся делом

Чтобы правильно и быстро установить сифон своими руками, нужно запастись обычным фонариком и набором отверток. Также вам понадобится герметик на основе силикона, пластиковые трубы и 40–50-миллиметровые канализационные патрубки. Замена переливной системы начинается с демонтажа старого механизма и качественной очистки патрубка канализации (его внутренней части). Если разводка в ванной выполнена пластиковыми трубами, проблем с их чисткой у вас не возникнет.

Сложнее дело обстоит с трубными изделиями из чугуна. Они соединяются с патрубком посредством цементного раствора. Разбить его не так уж и просто. Придется вооружаться зубилом и молотком и отбивать цемент

Обратите внимание! Чугунные трубы только на вид кажутся массивными. В реальности они достаточно хрупкие. Их можно расколоть чересчур сильным и резким ударом зубила

Их можно расколоть чересчур сильным и резким ударом зубила

Поэтому нужно соблюдать особую осторожность при очистке чугунных изделий. И не забудьте после отсоединения патрубка тщательно вычистить мельчайшие крошки цементной смеси из труб. Иначе засор вам будет гарантирован

Иначе засор вам будет гарантирован.

Подключение слива ванны к чугунной трубе

Теперь можно смело монтировать новый слив в ванну. Работы проводите следующим образом:

Вкладываете резиновую накладку в нижний перелив, подводите его одной рукой к сливному отверстию снизу. Накладываете второй рукой верхнюю прокладку, устанавливаете и фиксируете изделие винтом. Сначала можно просто наживить его, а затем затянуть отверткой

Здесь важно не перестараться. Полипропиленовые и полиэтиленовые изделия вполне могут лопнуть, если вы будете затягивать винт слишком сильно

Аналогичным образом выполняется установка верхней горловины (переливной) в ванну

Специалисты рекомендуют направлять ее патрубок немного в сторону, а не строго вниз. Делается это для облегчения подключения данного элемента к сливной горловине. Соединяете гофрированным шлангом перелив и слив. Важный момент. Длинный шланг необходимо аккуратно изгибать, а не укорачивать. Гофра без проблем сгибается под любыми углами. Никаких затруднений у вас не возникнет. Подключаете сифон под ванной к переливной горловине. А затем подсоединяете патрубок либо гофрированный шланг к смонтированной конструкции. Вставляете через манжет-уплотнитель либо непосредственно в раструб канализационной трубы водный затвор.

Замена сифона выполнена! Осталось только удостовериться в том, что вы все сделали правильно. Закройте слив в купели пробкой, наполните ванну водой. Отсутствие течи при закрытой крышке говорит нам о качественно выполненной сборке сантехнического сифона. Затем откройте пробку и посмотрите, нет ли протеканий на других участках системы. Если все нормально, смело пользуйтесь ванной с новым сифоном, который вы установили самостоятельно.

При наличии течи на любом из соединений смонтированного механизма придется слегка доработать систему: устранить перекос элементов водного затвора (чаще всего он возникает при задувке купели монтажной пеной); плотно затянуть винты и гайки. После этих действий все будет нормально. С легким паром вас!
