Создание системы водяного отопления под напольным покрытием требует точного расчета и соблюдения технологических норм. Процесс занимает от 3 до 7 дней в зависимости от площади, а стоимость материалов варьируется от среднего до премиального сегмента. Правильный монтаж труб в стяжку пола: пошаговая инструкция и важные нюансы позволяют избежать трещин бетона и перегрева поверхности. Качественное исполнение гарантирует эффективный обогрев помещения на десятилетия.
Предварительный анализ и требования
Оценка сложности работ показывает, что проект относится к категории средних и требует базовых навыков в сантехнике и строительстве. Необходимо уметь работать с труборезом и понимать принципы гидравлики. Время выполнения зависит от квадратуры, но обычно занимает несколько рабочих смен. Оптимально проводить эти работы на этапе черновой отделки, до укладки чистового пола.
Перечень необходимых материалов
Для реализации проекта потребуется определенный набор компонентов, обеспечивающих теплоизоляцию и долговечность системы.
- Трубы из сшитого полиэтилена (PEX) или PERT;
- Экструдированный пенополистирол (утеплитель);
- Демпферная лента по периметру;
- Армирующая металлическая сетка;
- Цемент высокого качества;
- Кварцевый песок;
- Пластификаторы для бетона;
- Коллекторный узел с фитингами;
- Монтажная лента для фиксации;
- Гидроизоляционная мастика.
| Материал | Расход на 1 м2 | Примерная цена за ед. | |
|---|---|---|---|
| Труба PEX (шаг 150мм) | 6.7 м | 60 руб/м | 4020 руб |
| Пенополистирол (30мм) | 1 лист | 250 руб/м2 | 2500 руб |
| Демпферная лента | 0.4 м | 30 руб/м | 120 руб |
| Раствор (стяжка 50мм) | 0.05 м3 | 4500 руб/м3 | 2250 руб |
| Арматурная сетка | 1 м2 | 150 руб/м2 | 1500 руб |
Комплект инструментов для работы
Требуется специализированное оборудование для точного реза и правильного выравнивания поверхности.
- Труборез — для ровного среза труб;
- Расширитель — для подготовки концов труб под фитинги;
- Уровень — контроль горизонтали;
- Правило — выравнивание бетонного слоя;
- Миксер для раствора — однородное смешивание компонентов;
- Перфоратор — монтаж коллектора к стене;
- Рулетка — точная разметка трасс.
Первичная подготовка пространства
Сначала очищают помещение от строительного мусора и пыли. Стены защищаются пленкой во избежание загрязнений при заливке бетона. На этом этапе определяются места установки коллекторного узла и прокладываются основные трассы труб к каждой комнате.
Обустройство основания и изоляция

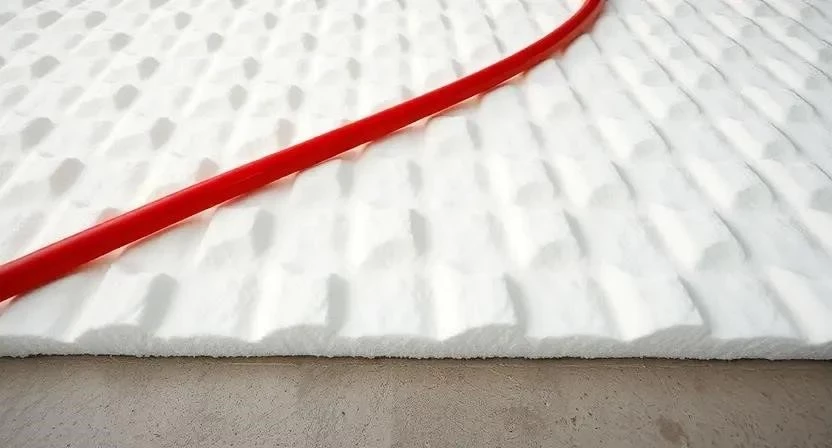

Тщательно выравнивают основание для исключения перепадов высот. После этого наносится слой гидроизоляции, предотвращающий проникновение влаги в перекрытия. Укладывается теплоизоляционный слой из пенополистирола, который удерживает тепло внутри помещения. По всему периметру стен монтируется демпферная лента для компенсации температурного расширения стяжки.
Технологический процесс укладки
Пошагово выполняется монтаж системы с соблюдением всех технических регламентов.
- Разметка схемы укладки труб (2-4 часа). Определяется шаг и количество петель.

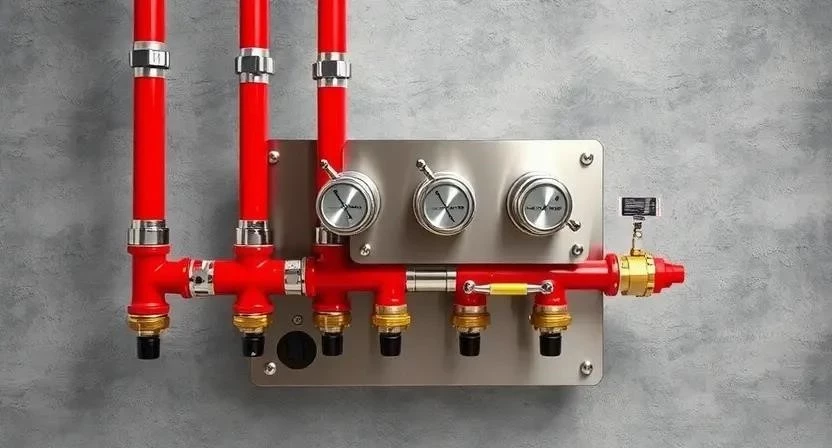

- Монтаж коллекторного узла (3-5 часов). Фиксация узла на стене на нужном уровне.
- Раскатка труб по полу (4-8 часов). Укладка согласно схеме без резких изгибов.
- Фиксация труб к утеплителю или сетке (4-6 часов). Использование монтажных скоб или ленты.
- Проверка шага укладки и радиусов изгиба (2 часа). Контроль отсутствия заломов.
- Соединение труб с коллектором (3 часа). Использование расширителя и фитингов.
- Опрессовка системы (4-6 часов). Проверка герметичности под давлением.
- Заливка стяжки (6-10 часов). Равномерное распределение бетонного раствора.
- Выравнивание поверхности правилом (2 часа). Создание идеально ровного пола.
- Уход за бетоном в период застывания (7-14 дней). Увлажнение поверхности.
Из личного опыта: Однажды при монтаже я не проверил радиус изгиба в углу, что привело к залому трубы. Пришлось вырезать поврежденный участок и ставить дополнительный фитинг, что увеличило время работы на 2 часа.
Из личного опыта: Использование лазерного уровня вместо обычного при разметке трасс позволило сэкономить около 3 часов времени и избежать ошибок в геометрии.
Из личного опыта: Добавление качественного пластификатора в бетонный раствор помогло полностью избежать усадочных трещин на площади 40 м2.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и изоляция | 1 день | Точность до миллиметра |
| Укладка труб | 1-2 дня | Соблюдение шага 150-200 мм |
| Опрессовка | 0.5 дня | Давление в 1.5 раза выше рабочего |
| Заливка бетона | 1 день | Постоянное перемешивание раствора |
| Сушка | 14-28 дней | Запрет на интенсивный нагрев |
Технические параметры и условия
Важно поддерживать температуру в помещении при заливке в диапазоне от +15 до +25 градусов. Влажность воздуха напрямую влияет на скорость испарения воды из бетона. Полное высыхание стяжки занимает до 28 дней. Необходимо подбирать бетон, совместимый с типом используемых труб, чтобы избежать химического разрушения материала.
Типичные промахи при монтаже
Иногда допускают ошибки, которые приводят к снижению эффективности системы или порче пола.
- Слишком малый шаг укладки — вызывает перегрев стяжки и риск трещин.
- Отсутствие демпферной ленты — приводит к растрескиванию бетона при расширении.
- Заливка бетона без опрессовки — скрывает утечки, требуя полного демонтажа пола.
- Перегибы труб — блокируют поток теплоносителя и создают заторы.
- Использование некачественного раствора — ведет к осыпанию и потере прочности.
Финансовый расчет и смета
Определяют стоимость проекта исходя из площади помещения и выбранных материалов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (на 10 м2) | 11000 | 11000 | 0 |
| Работа по монтажу | 0 | 7000 | 7000 |
| Аренда инструмента | 1500 | 0 | -1500 |
| 12500 | 18000 | 5500 |
Правила эксплуатации после заливки
После завершения работ и набора прочности бетоном начинается этап эксплуатации. Первый запуск системы производится постепенно, поднимая температуру на 2-5 градусов в сутки. Контроль тепла осуществляется через термостаты. При соблюдении технологии срок службы конструкции составляет более 50 лет.
Сравнение различных систем обогрева
Рассматривая варианты, стоит оценить преимущества и недостатки разных типов полов.
| Характеристика | Водяной (в стяжке) | Электрический (кабель) | Сухая стяжка |
|---|---|---|---|
| Срок службы | Очень высокий | Высокий | Средний |
| Затраты на энергию | Низкие | Высокие | Низкие |
| Скорость монтажа | Медленно | Быстро | Очень быстро |
| Толщина слоя | Значительная | Минимальная | Средняя |
| Сложность | Высокая | Низкая | Средняя |
Ответы на популярные вопросы
Можно ли укладывать трубы без утеплителя?
Нет, это приведет к огромным теплопотерям через основание и прогреву перекрытий вместо помещения.
Какой оптимальный шаг укладки труб?
Обычно составляет 150-200 мм, в зависимости от теплопотерь помещения и мощности котла.
Чем опасен перегрев стяжки?
Избыточная температура вызывает внутренние напряжения в бетоне, что приводит к появлению глубоких трещин.
Можно ли использовать обычный цементный раствор?
Желательно использовать специальные смеси с добавлением пластификаторов для повышения эластичности.
Как проверить трубы на герметичность?
Проводится опрессовка: в систему закачивается воздух или вода под давлением, превышающим рабочее в 1.5 раза.
Сколько сохнет стяжка с теплым полом?
Технологический срок полного высыхания составляет 28 дней, но первичный набор прочности происходит за 7-14 дней.
Нужна ли армирующая сетка?
Да, она предотвращает растрескивание бетона и служит дополнительным каркасом для фиксации труб.
