Организация водоотведения на участках с низким уровнем грунта требует создания принудительной системы сброса стоков. Монтаж оборудования занимает от 2 до 4 суток и характеризуется средней степенью сложности. Правильная установка канализационной насосной станции позволяет эффективно перекачивать отходы на более высокий уровень или в септик. Данный процесс требует строгого соблюдения технических регламентов.
Предварительный анализ и требования
Перед началом работ необходимо провести детальную оценку перепада высот между точкой сбора стоков и конечным приемным резервуаром. Подбор мощности насоса осуществляется исходя из расчетного объема стоков и высоты подъема жидкости. Для выполнения монтажа требуются базовые навыки в области сантехники и электромонтажа. Общий срок реализации проекта обычно составляет несколько рабочих дней.

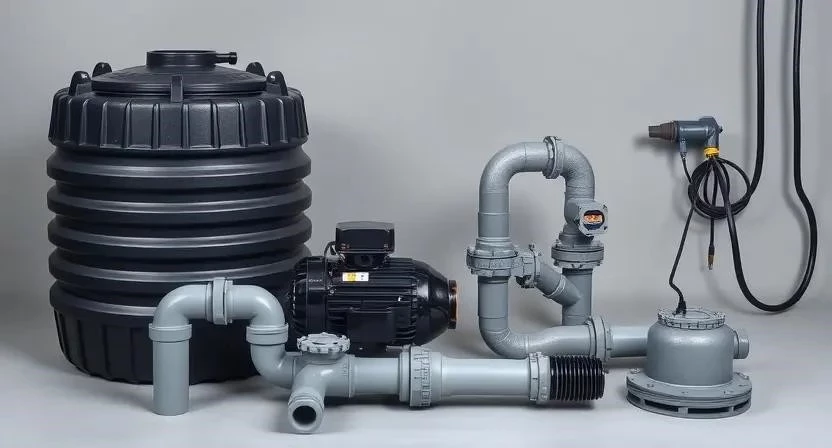

Перечень комплектующих
Для реализации проекта потребуется определенный набор оборудования и расходных материалов. Основной упор делается на герметичность и долговечность соединений.
- Корпус станции (пластиковый или бетонный);
- Фекальные насосы (основной и резервный);
- ПВХ трубы соответствующего диаметра;
- Комплект фитингов и соединителей;
- Обратный клапан для предотвращения возврата стоков;
- Кабель ВВГнг для электропитания;
- Герметик и уплотнительные ленты;
- Смотровой люк с крышкой.
Расход материалов на каждую точку подключения зависит от удаленности объекта от станции.
| Материал | Количество | Расход на м2/м.п. | Цена за ед. | |
|---|---|---|---|---|
| Корпус КНС | 1 шт | — | 15 000 руб | 15 000 руб |
| Насос фекальный | 2 шт | — | 8 000 руб | 16 000 руб |
| Труба ПВХ 110мм | 10 м | 1 м.п. | 400 руб | 4 000 руб |
| Обратный клапан | 1 шт | — | 2 500 руб | 2 500 руб |
| Кабель ВВГнг | 20 м | 1 м.п. | 100 руб | 2 000 руб |
| Песок и щебень | 2 м3 | — | 1 200 руб | 2 400 руб |
Техническое оснащение для работ
Инструментарий должен включать как ручной, так и специализированный электроинструмент. В некоторых случаях целесообразно арендовать спецтехнику для ускорения процесса выемки грунта.
- Экскаватор или набор лопат;
- Строительный уровень;
- Перфоратор;
- Паяльник для ПВХ труб;
- Мультиметр для проверки сети;
- Рулетка;
- Кельма.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Экскаватор | Рытье котлована | Желательно | 5 000 руб/сут |
| Уровень | Выравнивание дна | Обязательно | 1 000 руб |
| Перфоратор | Крепежные работы | Желательно | 4 000 руб |
| Паяльник | Сварка труб | Обязательно | 3 000 руб |
| Мультиметр | Проверка электрики | Обязательно | 1 500 руб |
| Рулетка | Разметка участка | Обязательно | 500 руб |
| Лопата | Доработка грунта | Обязательно | 700 руб |
Организация места установки
Сначала определяется оптимальное место размещения станции, обеспечивающее беспрепятственный доступ для последующего обслуживания. Разметка участка производится с учетом расположения других коммуникаций. Важным этапом является защита существующих кабелей и труб, а также аккуратный вынос грунта за пределы рабочей зоны.

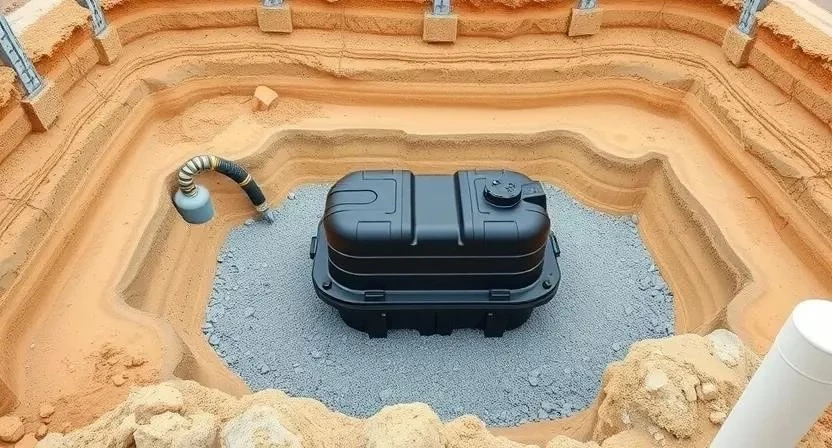

Подготовка основания и котлована
Тщательно подготавливается яма под корпус КНС. После рытья котлована создается песчано-гравийная подушка, которая предотвращает проседание конструкции. Дно выравнивается с помощью уровня, а стенки укрепляются в случае нестабильности грунта. Гидроизоляция основания позволяет избежать попадания грунтовых вод внутрь системы.
Технология монтажа по этапам
Последовательно выполняются следующие операции по установке оборудования:
- Устройство основания и установка корпуса КНС (4-6 часов). Монтаж резервуара на подготовленную подушку. Из собственного опыта отмечу, что даже минимальный перекос основания в 1-2 см приводит к некорректной работе поплавков, поэтому используйте строительный уровень на каждом этапе засыпки.
- Монтаж приточных трубопроводов (3-5 часов). Подключение труб с соблюдением строгого уклона для самотека стоков.

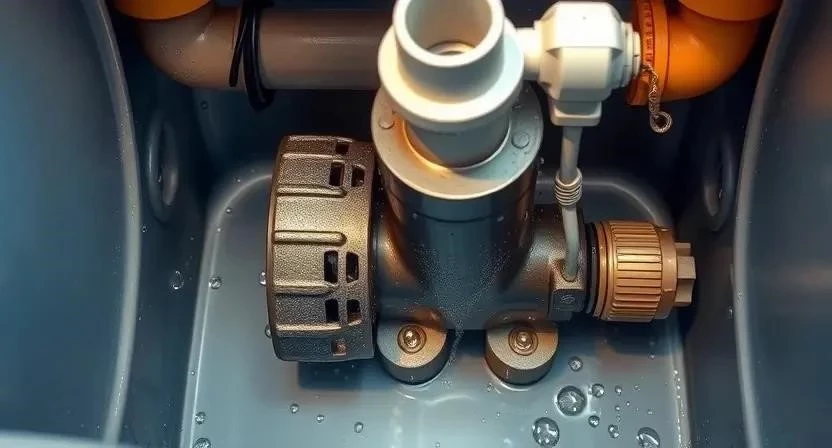

- Установка насосов и датчиков (2-3 часа). Размещение перекачивающего узла и поплавковых выключателей.
- Монтаж напорного трубопровода (3-4 часа). Установка труб на выходе и монтаж обратного клапана.
- Подключение автоматики (4-6 часов). Прокладка электропроводки и настройка системы управления.
- Герметизация соединений (2-3 часа). Обработка всех стыков специальными составами.
- Засыпка корпуса (6-8 часов). Послойное заполнение пространства вокруг станции с тщательным трамбованием.

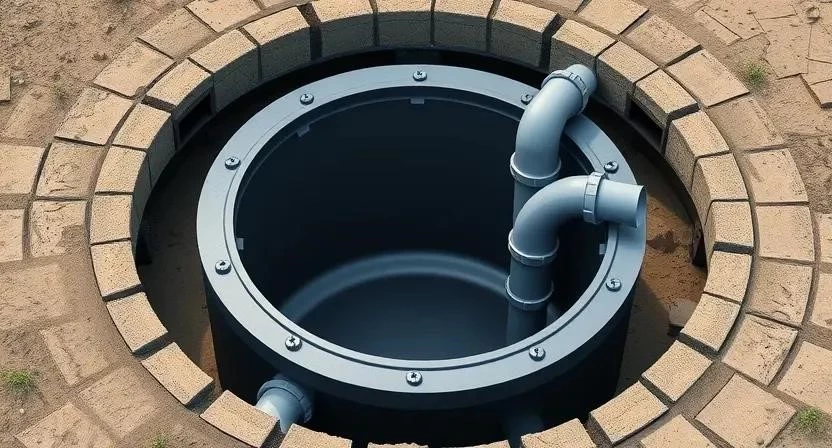

- Установка смотрового люка (2 часа). Оформление поверхности и монтаж крышки.
- Тестирование системы (2-3 часа). Запуск оборудования под нагрузкой для проверки герметичности.
| Этап работы | Время | Особенности |
|---|---|---|
| Подготовка дна | 4 часа | Песчаная подушка 15-20 см |
| Постановка корпуса | 5 часов | Центровка по осям |
| Трубная обвязка | 7 часов | Уклон 2-3 см на метр |
| Электромонтаж | 5 часов | Использование гофры |
| Обратная засыпка | 8 часов | Трамбовка каждые 20 см |
| Пусконаладка | 3 часа | Проверка срабатывания поплавков |
Технические тонкости установки
Важными аспектами являются соблюдение температурного режима при бетонировании — работы следует проводить при температуре выше +5°C, а полное застывание бетона занимает от 7 до 14 суток. Герметичность корпуса проверяется путем заполнения его водой перед засыпкой. Настройка высоты срабатывания поплавков определяет частоту включения насоса. Практика показывает, что установка поплавков с запасом в 10 см выше минимального уровня включения защищает насос от «сухого хода» при резких скачках объема стоков. Для безопасности обязательно использование заземления и установка автоматического выключателя.
Критические просчеты при монтаже
Часто при самостоятельной установке допускаются ошибки, которые приводят к поломке системы:
- Несоблюдение уклона приточных труб, что вызывает застой стоков;
- Отсутствие или неправильная установка обратного клапана;
- Использование кабеля с недостаточным сечением, что ведет к перегреву;
- Некачественная трамбовка грунта, вызывающая смещение корпуса;
- Неправильная настройка автоматики, приводящая к переливу или осушению резервуара.
Финансовый расчет проекта
Смета включает затраты на оборудование, расходные материалы и оплату труда специалистов. Самостоятельный монтаж позволяет существенно сэкономить на услугах бригады.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование | 31 000 руб | 31 000 руб | 0 руб |
| Расходные материалы | 10 000 руб | 10 000 руб | 0 руб |
| Работа специалистов | 0 руб | 25 000 руб | 25 000 руб |
| Аренда техники | 5 000 руб | 5 000 руб | 0 руб |
| 46 000 руб | 71 000 руб | 25 000 руб |
Регламент эксплуатации и сервиса
Завершив монтаж, необходимо придерживаться графика технического обслуживания. Регламент включает ежегодную очистку приемного резервуара от ила и жировых отложений. Проверка работоспособности насосов и состояния поплавков проводится дважды в год. Сроки полной ревизии системы составляют 3-5 лет в зависимости от интенсивности использования.
Сравнение различных систем
Можно рассмотреть альтернативные способы организации канализации. Гравитационная система дешевле, но требует значительного перепада высот. Принудительная канализация с КНС работает в любых условиях рельефа. При выборе корпуса пластик выигрывает в легкости и скорости монтажа, тогда как бетон обеспечивает максимальную капитальность. Для чистой воды подходят дренажные насосы, но для стоков с частицами обязательны фекальные модели с измельчителем.
Ответы на популярные вопросы
Можно ли установить КНС самостоятельно?
Да, при наличии навыков работы с ПВХ трубами и базовых знаний электрики.
Как часто нужно чистить станцию?
Очистка от ила рекомендуется раз в 1-2 года.
Что делать, если пропало электричество?
Использовать резервный генератор или предусмотреть ручной способ откачки.
Какой зазор должен быть между стенками и корпусом?
Обычно оставляют 10-20 см для заполнения песчано-гравийной смесью.
Как выбрать мощность насоса?
Исходя из общего объема стоков в час и максимальной высоты подъема.
Нужен ли бетонный фундамент под КНС?
Желателен при пучинистых грунтах или установке тяжелых бетонных корпусов.
Как избежать неприятного запаха?
Обеспечить полную герметичность всех швов и установить вентиляционный выход. Столкнувшись с проблемой запаха в одном из проектов, я обнаружил, что причина была в неплотном прилегании крышки люка; установка уплотнительной резины полностью решила проблему.
