Монтаж фановой трубы в канализации

При сливе большого объема воды в канализационном стояке создается область низкого давления. Это приводит к разряжению воздуха, что вызывает срыв гидрозатворов в сифонах. Установка системы вентиляции занимает от 1 до 2 дней, а стоимость материалов зависит от высоты здания. Правильно смонтированная фановая труба в канализации полностью решает проблему неприятных запахов. Такая система обеспечивает стабильный отвод стоков и защиту помещений.

Физические основы работы системы

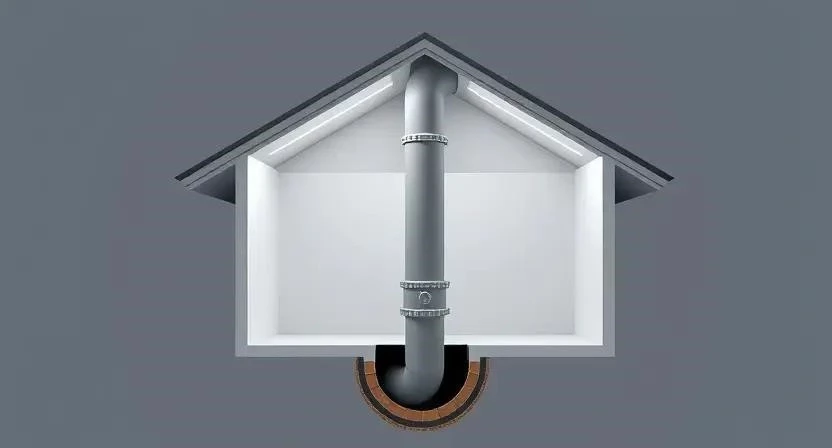

Работа вентиляции основана на физическом принципе выравнивания давления. Когда вода движется вниз по трубе, она толкает перед собой воздушную пробку и тянет за собой воздух сверху. Без специального вывода возникает вакуум, который буквально высасывает воду из сифонов. Срыв гидрозатвора открывает путь сероводороду из септика в дом. Сложность работ оценивается как средняя, так как требуется выход на кровлю и работа с кровельным пирогом.

Подбор компонентов для системы

Для монтажа подбираются компоненты, устойчивые к перепадам температур и коррозии. Основным материалом служат полимерные соединения, обеспечивающие гладкость внутренних стенок.

• ПВХ трубы диаметром 110 мм
• Уплотнительные резиновые кольца
• Кровельный проход (флеш-хатч)
• Силиконовый герметик для наружных работ
• Крепежные стальные хомуты

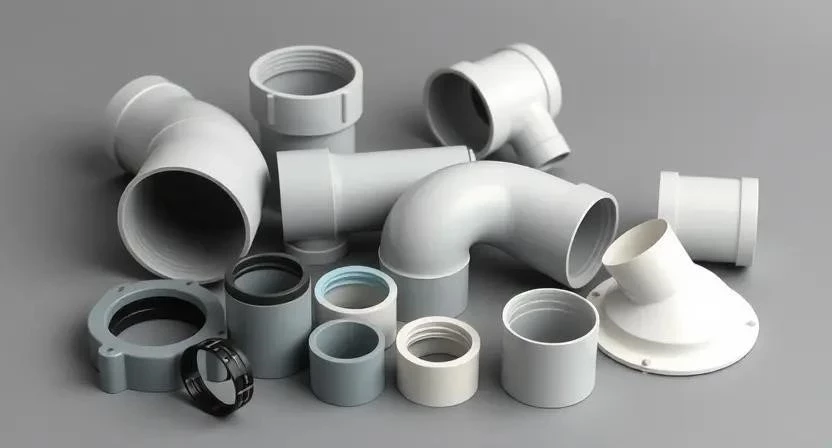

• Пластиковые фитинги (отводы, тройники)
• Защитный колпак-дефлектор
• Монтажная пена для заполнения зазоров

Оборудование для проведения работ

Набор инструментов должен обеспечивать точность резки и надежность крепления элементов к несущим конструкциям.

• Перфоратор для отверстий в перекрытиях
• Ножовка по пластику с мелким зубом
• Строительный уровень
• Рулетка измерительная
• Шуруповерт с набором бит
• Лестница-стремянка
• Средства индивидуальной защиты (очки, перчатки)

Организация рабочего пространства

Сначала определяется оптимальная траектория прохождения стояка. Важно выбрать кратчайший путь до крыши, чтобы минимизировать количество изгибов. На стенах и перекрытиях размечаются точки установки хомутов и центры будущих отверстий. Внутренняя отделка в зоне работ закрывается защитной пленкой для предотвращения загрязнения строительной пылью.

Подготовка оснований и проемов

Процесс начинается с прорезания отверстий в потолочных перекрытиях и кровельном пироге. Края проемов тщательно очищаются от бетонной крошки и опилок. Примыкания обрабатываются для исключения острых углов. Особое внимание уделяется проверке соосности выходов, чтобы труба встала ровно без лишних смещений.

Пример из практики: Однажды при монтаже в старом доме я обнаружил, что отверстие в крыше смещено на 10 см относительно стояка. Пришлось использовать эксцентричный переходник, чтобы избежать излома трубы и сохранить герметичность.

Технология установки вентиляции канализации

1. Разметка и установка хомутов (1 час). Фиксация точек крепления по всему маршруту прохождения трубы.
2. Монтаж основного стояка (2 часа). Сборка вертикальных участков труб с плотной посадкой уплотнителей.
3. Соединение труб с соблюдением уклона (1 час). Обеспечение правильного направления потока воздуха и стоков.
4. Организация вывода трубы через чердак (1.5 часа). Прокладка трубы в подкровельном пространстве с фиксацией.
5. Проход через кровельный пирог (1 час). Аккуратная установка трубы в заранее подготовленный проем.

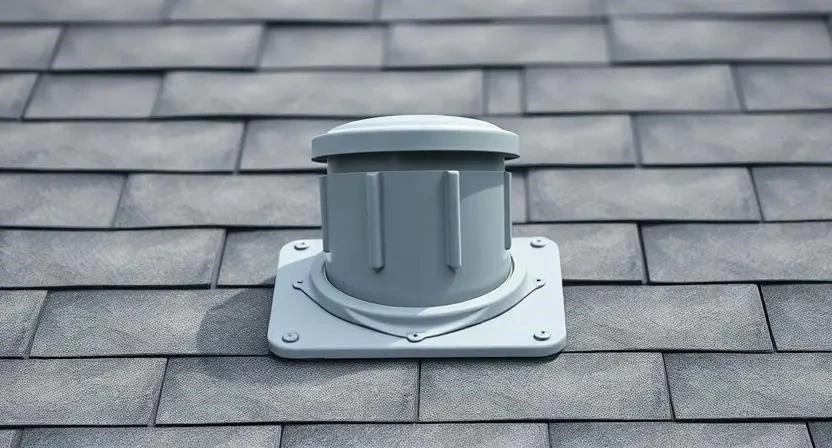

6. Установка кровельного проходного элемента (1 час). Монтаж флеш-хатча для защиты от протечек.
7. Герметизация стыков с кровлей (1.5 часа). Нанесение герметика и укладка гидроизоляционного слоя.
8. Установка защитного колпака (30 мин). Надежная фиксация дефлектора на верхнем конце трубы.
9. Проверка системы на герметичность и пропуск воздуха (1 час). Тестирование слива воды из всех приборов.
10. Финальная фиксация всех элементов (1 час). Затяжка всех хомутов и проверка устойчивости конструкции.

При проведении работ следует учитывать, что при экстремально низких температурах (ниже -20°C) пластик становится хрупким, поэтому монтаж наружных участков рекомендуется проводить в теплое время года.

Технические особенности и нюансы

Высота вывода над уровнем кровли должна составлять не менее 30-50 см для эффективного захвата ветра. Пластик расширяется при нагреве, поэтому в хомутах оставляют небольшой зазор. Диаметр трубы подбирается исходя из количества сантехнических приборов: для частного дома обычно достаточно 110 мм. Важно использовать ПВХ одного производителя для идеальной стыковки уплотнителей.

Пример из практики: В одном из проектов я заметил, что при использовании труб разных брендов резиновые кольца прилегали неплотно, что привело к микропротечкам воздуха и появлению запаха.

Типичные ошибки при монтаже

Ошибки при установке могут привести к возврату запахов в помещение или протечкам в кровле.

1. Выбор слишком малого диаметра, что ограничивает приток воздуха и вызывает срыв гидрозатворов.
2. Отсутствие качественной герметизации в месте прохода через крышу, ведущее к гниению стропил.
3. Установка трубы слишком низко, из-за чего ветер не создает необходимую тягу.
4. Применение гофрированных труб в стояке, где неизбежно скапливается конденсат и мусор.
5. Игнорирование проверки соосности, что создает избыточное напряжение в стыках и ведет к их разгерметизации.

Расчет затрат на устройство фанового стояка

Основное влияние на стоимость оказывает сложность кровли и общая высота здания. При самостоятельном монтаже экономия составляет около 50% от общей сметы за счет отсутствия оплаты услуг бригады.

Эксплуатация и обслуживание

После зимнего периода необходимо проверить состояние защитного колпака на предмет обледенения или механических повреждений. Трубу следует очищать от накопившегося мусора и гнезд птиц. Срок службы качественных ПВХ материалов составляет более 50 лет при соблюдении норм эксплуатации.

Пример из практики: После первой зимы на одном из объектов я обнаружил, что птицы забили колпак ветками, что привело к появлению легкого запаха в ванной из-за ухудшения вентиляции.

Альтернативные решения: вакуумные клапаны

Вакуумные (аэраторные) клапаны представляют собой односторонние вентили. Они впускают воздух в систему при разряжении, но не выпускают запахи наружу. К плюсам относится отсутствие необходимости вывода на крышу. Минусом является ограниченная пропускная способность и риск заклинивания мембраны. Замена полноценной трубы клапаном допустима только при полной невозможности пробить кровлю.

Ответы на часто задаваемые вопросы

Можно ли обойтись без фановой трубы?
Нет, это приведет к созданию вакуума и срыву гидрозатворов, из-за чего в доме появится запах канализации.

Почему пахнет из раковины, если труба есть?
Возможен засор в самой вентиляции, неправильный диаметр трубы или неплотное прилегание уплотнителей в стояке.

Какой диаметр выбрать для частного дома?
Стандартным и оптимальным считается диаметр 110 мм.

Можно ли выводить вентиляцию в чердак?
Категорически нет, так как все канализационные газы будут скапливаться в чердачном помещении и проникать в жилые комнаты.

Что делать, если крыша плоская?
Используется специальный проходной элемент с уклоном и приподнятым выходом трубы.

Нужен ли колпак на трубу?
Да, он защищает систему от попадания осадков, листвы и птиц.

Как влияет ветер на работу вентиляции?
Ветер создает зону пониженного давления над трубой, что усиливает вытяжку газов из системы.

Можно ли использовать металлическую трубу?
Можно, но ПВХ трубы более практичны, дешевле в монтаже и не подвержены коррозии.
