Создание единого инженерного узла требует точного расчета гидравлики и строгого соблюдения норм монтажа. Средний срок реализации такого проекта в частном доме составляет от 10 до 20 рабочих дней, а стоимость материалов существенно зависит от выбранного типа труб. Правильная интеграция водоснабжения и отопления в доме позволяет оптимизировать пространство котельной и упростить дальнейшее обслуживание систем. Грамотный подход исключает протечки и обеспечивает стабильную работу теплового контура.
Особенности подготовки к проекту
Реализация данной задачи характеризуется высокой сложностью из-за необходимости совмещения разных температурных режимов в одном помещении. Мастер должен обладать уверенными навыками работы с трубопроводами, включая пайку и обжим. Общее время выполнения работ напрямую зависит от площади объекта и сложности разводки. Оптимальным периодом для проведения монтажа считается конец лета или осень, когда можно полноценно протестировать систему до наступления сильных морозов.

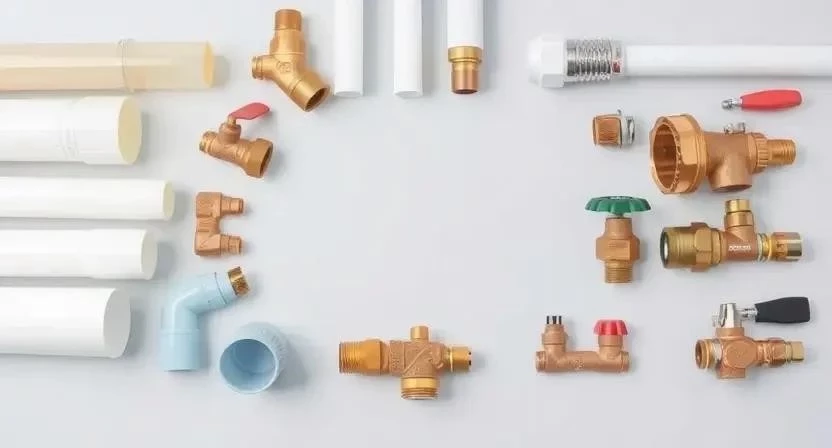

Перечень необходимых материалов
Для построения надежных сетей применяются современные полимерные материалы, устойчивые к коррозии и перепадам температур. Основной упор делается на долговечность соединений и качественную изоляцию.
- Полипропиленовые трубы (для ГВС и отопления);
- Сшитый полиэтилен PEX (для теплых полов и лучевой разводки);
- Латунные фитинги различных конфигураций;
- Запорные шаровые краны;
- Теплоизоляция из вспененного полиэтилена;
- Расширительный бак;
- Группа безопасности;
- Манометры для контроля давления.
Расход материалов рассчитывается исходя из общей протяженности трасс с учетом запаса 10% на обрезку.
| Материал | Расход на м2 (средний) | Цена за ед. | Примерный итог |
|---|---|---|---|
| Труба полипропилен 25мм | 1.2 м | 150 руб/м | 180 руб |
| Труба PEX 16мм | 4.5 м | 80 руб/м | 360 руб |
| Теплоизоляция | 1.1 м | 40 руб/м | 44 руб |
| Фитинги (комплект) | 0.5 шт | 200 руб/шт | 100 руб |
| Запорная арматура | 0.1 шт | 600 руб/шт | 60 руб |

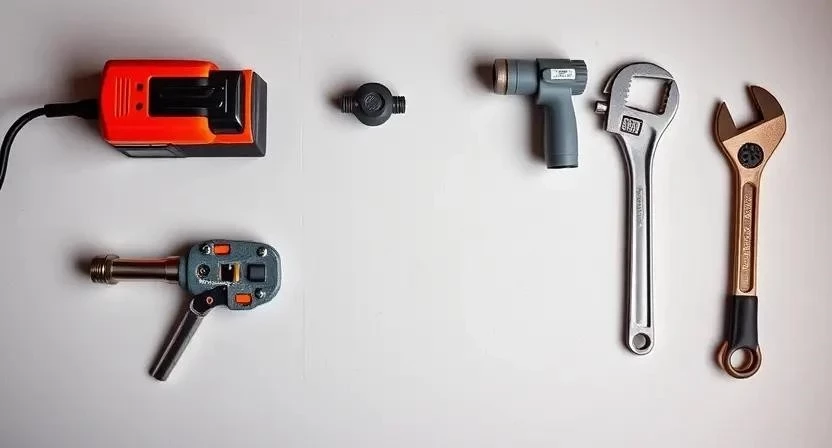

Инструментарий для проведения работ
Качественный результат невозможен без использования специализированного оборудования. Часть дорогостоящих позиций можно взять в аренду на период монтажа.
- Паяльник для труб (с разными насадками);
- Труборез для чистого среза;
- Строительный уровень (пузырьковый или лазерный);
- Перфоратор для штробления;
- Набор рожковых ключей;
- Разводной ключ;
- Опрессовочный насос.
Организация рабочего пространства
Первым этапом становится полное освобождение зон, где планируется прокладка трубопроводов. Стены и полы в котельной покрываются защитной пленкой для предотвращения загрязнений. На поверхности наносится детальная разметка трасс водоснабжения и отопления согласно утвержденному проекту. Весь строительный мусор оперативно выносится из помещения для обеспечения свободного доступа к узлам.
Подготовка поверхностей под монтаж
Подготовка основания включает штробление стен под скрытую разводку труб. В перекрытиях сверлятся отверстия для прохода магистралей между этажами. Места крепления хомутов обрабатываются грунтовкой для лучшей фиксации элементов. Все плоскости проверяются строительным уровнем, чтобы избежать перекосов и обеспечить правильный уклон. Пример из практики: в одном из объектов при штроблении обнаружился скрытый электрокабель, что потребовало корректировки трассы на 10 см в сторону для обеспечения безопасности.
Пошаговая технология монтажа
Процесс интеграции инженерных систем выполняется в строгой последовательности для исключения ошибок в гидравлике.
- Проектирование и разметка всех точек подключения (4-8 часов).
- Сборка главного узла управления с установкой фильтров (6-10 часов).

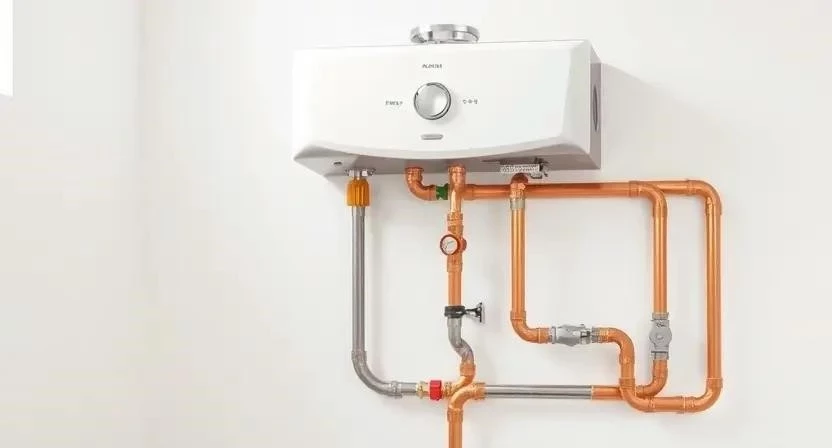

- Монтаж отопительного котла и его фиксация на стене (4-6 часов).
- Разводка магистралей холодного и горячего водоснабжения (12-20 часов).
- Интеграция с контуром отопления через гидрострелку или тройник (8-12 часов).
- Установка радиаторов и конвекторов по всем комнатам (16-24 часа).

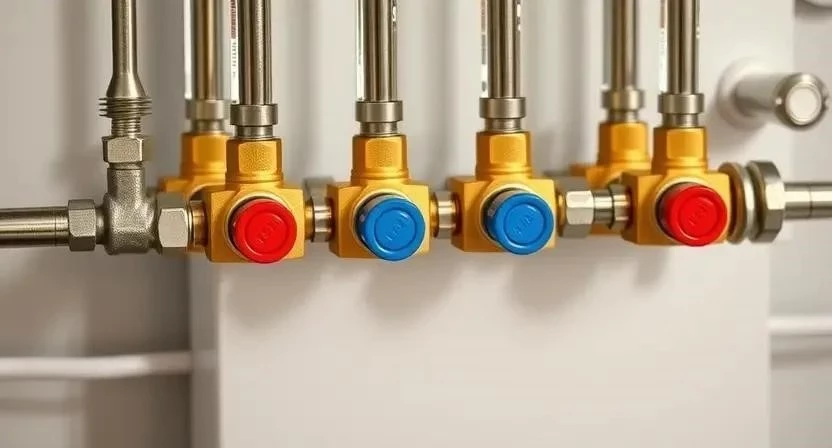

- Монтаж коллекторного узла для распределения потоков (6-8 часов).
- Подключение циркуляционных насосов для принудительного движения теплоносителя (4-6 часов).
- Опрессовка системы давлением для поиска слабых мест (5-8 часов).
- Проверка всех соединений на герметичность с помощью мыльного раствора (4-6 часов).
- Заполнение системы теплоносителем и водой, удаление воздуха (6-10 часов).
| Этап работы | Время | Особенности |
|---|---|---|
| Разметка | 1 день | Соблюдение осей проекта |
| Установка котла | 1 день | Выравнивание по горизонту |
| Разводка труб | 3-5 дней | Использование теплоизоляции |
| Монтаж радиаторов | 2-3 дня | Проверка зазоров от пола |
| Опрессовка | 1 день | Давление в 1.5 раза выше рабочего |
Пример из практики: при установке котла важно оставить зазор 15-20 см от стены для удобства обслуживания, иначе будущая замена насоса или чистка горелки станет серьезной проблемой.
Технические нюансы и правила
Особое внимание уделяется температурному расширению труб, которое компенсируется установкой специальных петель или компенсаторов. Нельзя напрямую соединять разные типы пластика без использования соответствующих переходников. Поддержание давления в системе осуществляется с помощью правильно подобранного расширительного бака. Обязательная теплоизоляция всех труб ГВС и отопления предотвращает потери энергии и появление конденсата на поверхности труб.
Типичные ошибки при установке
Ошибки при монтаже часто приводят к снижению эффективности системы или преждевременному выходу оборудования из строя.
- Игнорирование компенсаторов температурного расширения.
- Подбор труб слишком малого диаметра, что ведет к шуму и падению давления.
- Использование дешевых несертифицированных фитингов.
- Отказ от установки фильтров грубой очистки на входе.
- Неправильный уклон труб в системе водоснабжения.
Расчет стоимости реализации
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 50 000 руб | 45 000 руб | 5 000 руб |
| Работа | 0 руб | 40 000 руб | 40 000 руб |
| Инструмент | 10 000 руб | 0 руб | -10 000 руб |
| 60 000 руб | 85 000 руб | 25 000 руб |
Эксплуатация после запуска
После завершения всех работ требуется регулярный контроль давления по манометру. Из радиаторов периодически удаляется скопившийся воздух через краны Маевского. Ежегодно проводится техническое обслуживание котла и проверка циркуляционных насосов на предмет заклинивания или износа подшипников.
Сравнение альтернативных методов
Существует несколько подходов к организации разводки. Лучевая схема с использованием коллектора считается более надежной, чем тройниковая, так как позволяет отключать отдельные ветки без остановки всей системы. Металлопластик проще в монтаже, чем полипропилен, но требует более дорогостоящих фитингов. Выбор типа котла (газовый, электрический или твердотопливный) зависит исключительно от доступности ресурсов в конкретном регионе.
| Характеристика | Полипропилен | Металлопластик | Сшитый полиэтилен |
|---|---|---|---|
| Срок службы | 50 лет | 30 лет | 50 лет |
| Монтаж | Пайка | Обжим/Пресс | Пресс |
| Стойкость к Т | Высокая | Средняя | Высокая |
| Цена | Низкая | Средняя | Высокая |
| Надежность | Высокая | Средняя | Очень высокая |
Ответы на частые вопросы
Как выбрать диаметр трубы для магистрали? Диаметр подбирается исходя из общего расхода воды и количества точек подключения; обычно для магистрали используют 25-32 мм, для разводок 16-20 мм.
Нужен ли расширительный бак в каждой системе? Да, он необходим для компенсации расширения теплоносителя при нагреве и предотвращения разрыва труб.
Можно ли использовать одну трубу для ГВС и отопления? Нет, это разные контуры с разным давлением и температурным режимом, они объединяются только в узле котла.
Как избежать шума в трубах? Использовать качественную теплоизоляцию и правильно подбирать диаметр труб, чтобы избежать избыточной скорости потока.
С какой частотой менять теплоноситель? В закрытых системах замена не требуется, если используется качественный антифриз или дистиллированная вода.
Как защитить систему от замерзания зимой? Использовать сертифицированные антифризы и обеспечить утепление всех внешних участков труб.
Что делать при обнаружении протечки в стене? Немедленно перекрыть подачу воды, локализовать место утечки и заменить поврежденный участок трубы с использованием ремонтных муфт.
