Организация водоснабжения в квартире требует точного планирования для обеспечения стабильного давления во всех точках разбора. Коллекторная разводка воды представляет собой систему, где каждая точка потребления соединяется с общим распределителем отдельной трубой. Реализация такого проекта характеризуется средней степенью сложности и требует затрат на материалы выше, чем при тройниковой схеме. В среднем монтаж занимает от 3 до 7 дней в зависимости от количества точек. Правильно выполненная установка гарантирует независимую работу всех сантехнических приборов.
Особенности подготовки к работе
Перед началом монтажа необходимо оценить уровень своих навыков в сантехнике, так как работа с пресс-фитингами требует точности. Процесс лучше всего планировать на этапе черновых работ, когда стены еще не выровнены, а стяжка пола не залита. Это позволяет скрыть магистрали внутри конструкций. Основная задача на этом этапе — составить точный план расположения всех потребителей воды и определить место для установки распределительного узла.

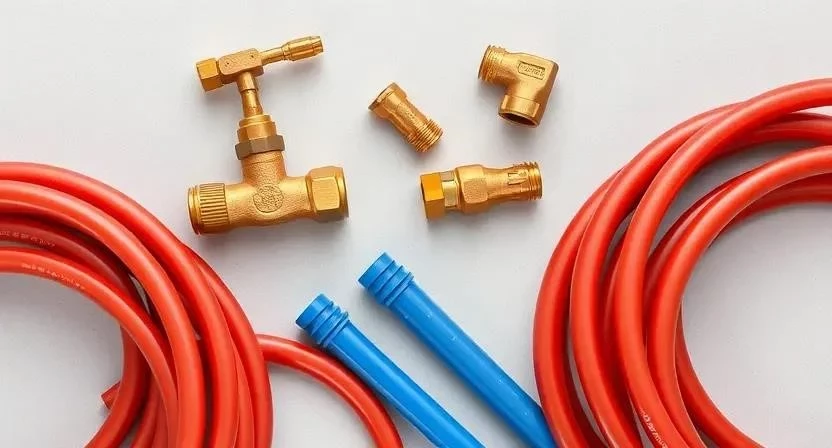

Подбор необходимых материалов
Для создания надежной системы используются долговечные компоненты, устойчивые к перепадам давления и температур. Основным материалом служат трубы из сшитого полиэтилена (PEX), которые отличаются гибкостью и отсутствием внутренних соединений на участках от коллектора до крана. Также потребуется запорная арматура и качественные соединительные элементы.
- Трубы PEX (сшитый полиэтилен) диаметром 16 мм;
- Коллекторы для холодной и горячей воды;
- Пресс-фитинги (прямые, уголки);
- Редуктор давления;
- Фильтр грубой очистки;
- Обратный клапан;
- Монтажный шкаф;
- Крепежные клипсы для труб;
- Уплотнительные прокладки и фум-лента.
Расход материалов рассчитывается исходя из общей длины трасс с запасом 10-15% на изгибы и обрезку.
| Материал | Примерный расход на точку | Средняя цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 5-8 метров | 120 руб/м | 4800 руб |
| Коллектор (5 выходов) | 1 шт | 4500 руб | 4500 руб |
| Пресс-фитинги | 4-6 шт | 250 руб/шт | 2500 руб |
| Редуктор давления | 1 шт | 3000 руб | 3000 руб |
| Монтажный шкаф | 1 шт | 3500 руб | 3500 руб |
Инструментарий для монтажа
Качество соединений напрямую зависит от используемого оборудования. Профессиональный инструмент обеспечивает герметичность системы, исключая протечки в будущем. Некоторые позиции, например пресс-клещи, целесообразно взять в аренду, чтобы не переплачивать за дорогостоящее оборудование, которое понадобится один раз.
- Пресс-клещи для фитингов (обжимной инструмент);
- Труборез для пластиковых труб;
- Перфоратор с набором буров;
- Строительный уровень;
- Разводной ключ;
- Рулетка и маркер;
- Штроборез или болгарка;
- Пылесос для очистки штроб.
| Инструмент | Назначение | Статус | Примерная стоимость/аренда |
|---|---|---|---|
| Пресс-клещи | Обжим фитингов | Обязательно | 800 руб/сутки |
| Труборез | Ровный срез трубы | Обязательно | 1200 руб |
| Перфоратор | Бурение отверстий | Обязательно | 4000 руб |
| Уровень | Выравнивание шкафа | Обязательно | 600 руб |
| Штроборез | Создание каналов в стенах | Желательно | 1000 руб/сутки |
Организация рабочего пространства
Первым делом необходимо выделить место под сантехнический шкаф, обычно это зона вблизи основных стояков водоснабжения. Все поверхности в зоне работ следует защитить пленкой, чтобы избежать загрязнения. Важно обеспечить свободный доступ к запорным кранам стояков для возможности экстренного перекрытия воды в процессе монтажа.
Подготовка поверхностей и трассировка
Разметка трасс прокладки труб выполняется с учетом кратчайшего пути от коллектора до каждой точки водоразбора. Важно избегать острых углов, чтобы труба не переломилась. После разметки производится штробление стен на необходимую глубину, чтобы трубы были полностью скрыты. Все каналы тщательно очищаются от строительной пыли и мусора. С помощью уровня проверяется наклон труб, если это предусмотрено схемой, хотя для напорного водоснабжения это менее критично, чем для канализации.
Технология установки системы
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения надежности каждой точки соединения.
- Монтаж шкафа. Установка сантехнического шкафа строго по уровню. Из личного опыта: всегда закрепляйте шкаф на несколько сантиметров выше уровня пола, чтобы избежать контакта с возможными лужами при уборке.
- Сборка узла ввода. Подключение фильтра грубой очистки, обратного клапана и редуктора давления к общему стояку.

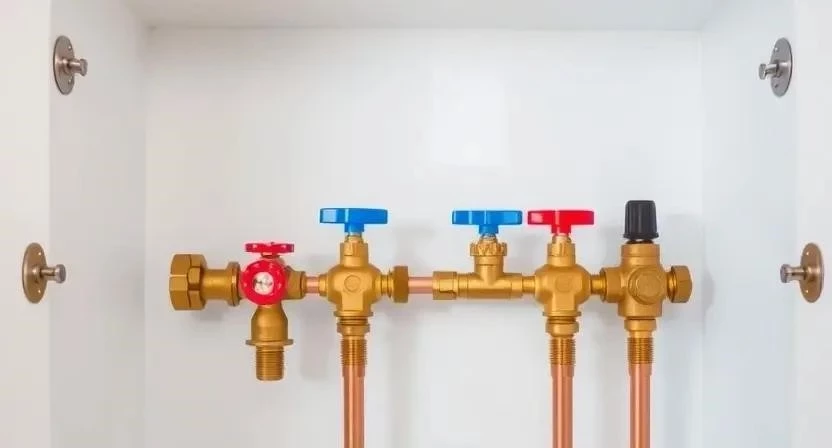

- Установка коллекторов. Крепление распределителей холодной и горячей воды внутри шкафа.
- Обвязка коллектора. Соединение узла ввода с коллекторами с помощью коротких отрезков труб и фитингов.
- Прокладка магистралей. Раскатка труб PEX от коллектора к каждой точке (смеситель, унитаз, стиральная машина).
- Фиксация труб. Крепление магистралей в штробах с помощью клипс, соблюдая плавность изгибов.
- Монтаж точек водоразбора. Установка выходных фитингов в местах подключения сантехники.
- Обжим соединений. Использование пресс-клещей для фиксации всех фитингов на трубах.
- Подключение потребителей. Соединение конечных точек с оборудованием.
- Опрессовка системы. Подача давления в систему для проверки герметичности всех стыков.
- Устранение протечек. Переделка соединений в случае обнаружения капель или влаги.
- Закрытие штроб. Заделка каналов штукатурным раствором после успешного теста.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Установка шкафа и узла ввода | 4-6 часов | Точная центровка по уровню |
| Штробление и разметка | 1-2 дня | Минимизация пыли, плавные линии |
| Прокладка труб PEX | 1 день | Отсутствие перегибов трубы |
| Обжим фитингов | 4-8 часов | Контроль глубины посадки трубы |
| Опрессовка и проверка | 3-5 часов | Давление выше рабочего на 1.5 раза |
Технические нюансы монтажа
При работе с пластиковыми трубами важно соблюдать температурный режим — слишком низкие температуры делают материал хрупким. Допустимый радиус изгиба трубы должен составлять не менее 5 диаметров трубы, чтобы избежать сужения проходного сечения. Давление в системе должно регулироваться редуктором, чтобы предотвратить разрыв соединений при скачках в общедомовой сети. Необходимо использовать только совместимые фитинги одного производителя, чтобы гарантировать плотность прилегания уплотнительных колец.
Типичные ошибки при установке
Многие новички допускают промахи, которые приводят к снижению эффективности системы или ее поломке.
- Пережим трубы. Слишком сильный изгиб или затяжка хомута перекрывают поток воды.
- Неверный диаметр. Использование слишком узких труб для магистралей, что ведет к падению напора.
- Отказ от редуктора. В одном из моих проектов отсутствие редуктора привело к срыву прокладки в смесителе после резкого скачка давления в стояке.
- Отсутствие фильтра. Засорение коллектора мелкими частицами ржавчины из общих труб.
- Недостаточная глубина захода трубы. Фитинг не обжат до конца, что вызывает протечку через время.
- Смешивание материалов. Попытка соединить разные типы пластика не предназначенными для этого переходниками.
Экономический расчет
Стоимость реализации проекта складывается из затрат на комплектующие и оплаты труда. Самостоятельный монтаж позволяет существенно сэкономить, но требует приобретения или аренды специнструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и фитинги | 18 000 | 18 000 | 0 |
| Аренда инструмента | 2 000 | 0 (включено) | -2 000 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| 20 000 | 33 000 | 13 000 |
Эксплуатация и обслуживание
После завершения всех работ система требует минимального ухода. Рекомендуется раз в год проверять состояние запорных кранов на коллекторе, полностью открывая и закрывая их для удаления возможного осадка. Срок службы труб из сшитого полиэтилена при соблюдении норм давления достигает 50 лет. Ревизию соединений в сантехническом шкафу следует проводить при любом изменении давления в системе или при проведении плановых работ в доме.
Сравнение с альтернативными методами
Тройниковая разводка дешевле и проще в монтаже, так как требует меньше труб и отсутствия коллекторов. Однако она приводит к падению давления, если одновременно открыть несколько кранов. По опыту эксплуатации, переход с тройниковой системы на коллекторную в ванной комнате полностью решил проблему остывания воды в душе при включении крана на раковине. Сравнение материалов показывает, что сшитый полиэтилен выигрывает у металлопластика за счет отсутствия необходимости в обжимных кольцах и большей надежности соединений.
Ответы на популярные вопросы
Можно ли устанавливать коллектор в маленькой квартире?
Да, достаточно выделить нишу шириной 40-60 см под компактный монтажный шкаф.
Какой диаметр трубы выбрать для точек разбора?
Оптимальным вариантом для большинства бытовых приборов является труба диаметром 16 мм.
Нужно ли ставить фильтры до коллектора?
Обязательно. Фильтр грубой очистки защищает внутренние механизмы коллектора от засорения.
Можно ли использовать полипропилен вместо PEX?
Можно, но это потребует установки множества тройников и фитингов в стенах, что увеличивает риск протечек.
Как проверить систему на герметичность без спецприбора?
Заполните систему водой, закройте все выходы и оставьте под давлением на 24 часа, наблюдая за манометром.
Влияет ли длина трубы на напор воды?
При использовании труб 16 мм на дистанциях до 10-15 метров падение напора практически незаметно.
Где лучше всего расположить коллектор?
В самом центре квартиры или максимально близко к основным точкам потребления для сокращения длины трасс.
