Монтаж системы учета воды требует точного соблюдения технических норм для обеспечения герметичности и корректности показаний. Среднее время выполнения работ составляет от 4 до 6 часов, а стоимость комплекта материалов варьируется в зависимости от выбранных брендов. Правильный подход к тому, как выбрать и установить водомерный узел своими руками — пошаговый гид, позволяет избежать протечек и проблем с последующей пломбировкой. Качественная сборка гарантирует долговечную эксплуатацию всей сантехники в доме.
Особенности предварительного этапа
Сборка узла считается задачей средней сложности, требующей базовых навыков работы с резьбовыми соединениями и паяльником. Понадобится около одного рабочего дня для полного завершения процесса. Обязательным условием является предварительное согласование с управляющей компанией, так как самовольный демонтаж общедомового оборудования запрещен.

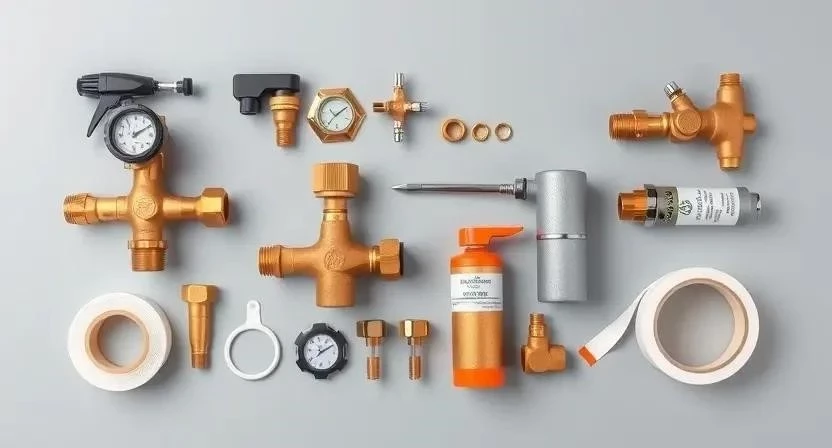

Комплектация водомерного узла
Для качественного монтажа необходимо подготовить полный набор комплектующих. Рекомендуется приобретать детали в специализированных магазинах сантехники для гарантии совместимости.
- Счетчики ХВС и ГВС
- Запорные краны
- Фильтры грубой очистки
- Обратные клапаны
- Полипропиленовые трубы
- Пресс-фитинги
- ФУМ-лента или сантехнический герметик
- Переходники с разным диаметром
- Крепежные хомуты
| Материал | Количество | Расход на узел | Цена за ед. (примерно) | |
|---|---|---|---|---|
| Счетчик воды | 2 шт. | 1 шт. на линию | 1500 руб. | 3000 руб. |
| Запорный кран | 2 шт. | 1 шт. на линию | 600 руб. | 1200 руб. |
| Фильтр грубой очистки | 2 шт. | 1 шт. на линию | 400 руб. | 800 руб. |
| Обратный клапан | 2 шт. | 1 шт. на линию | 300 руб. | 600 руб. |
| Комплект фитингов | 1 набор | по месту | 1000 руб. | 1000 руб. |

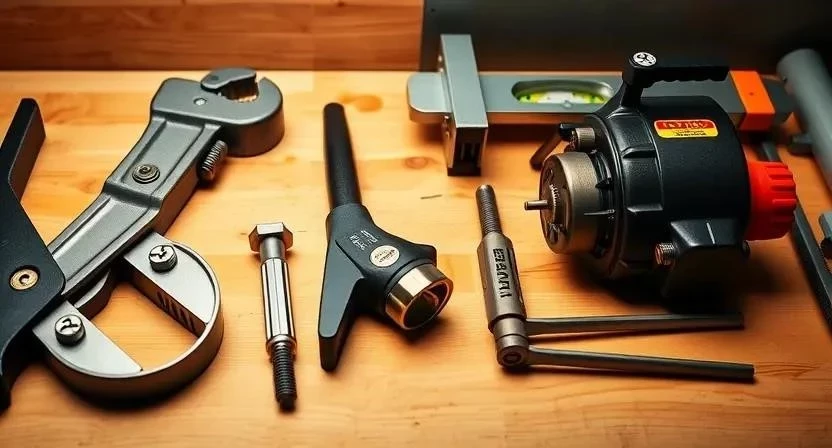

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и минимизирует риск повреждения резьбы. Большинство позиций можно купить, но дорогостоящий паяльник для полипропилена проще взять в аренду.
- Трубный ключ — для работы с крупными резьбами
- Разводной ключ — для затяжки гаек и фитингов
- Труборез для полипропилена — для ровного среза труб
- Паяльник для ПП труб — для сварки пластиковых соединений
- Строительный уровень — для выравнивания осей приборов
- Рулетка — для точной разметки расстояний
- Очиститель для труб — для подготовки поверхности к пайке
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Трубный ключ | Затяжка стальных труб | Обязательно | 800 руб. |
| Разводной ключ | Монтаж фитингов | Обязательно | 600 руб. |
| Труборез | Резка ПП труб | Обязательно | 500 руб. |
| Паяльник ПП | Сварка труб | Обязательно | 2500 руб. |
| Уровень | Контроль горизонтали | Желательно | 400 руб. |
Подготовка рабочего пространства
Рабочая зона должна быть полностью очищена от старого мусора и посторонних предметов. Пол застилается влагостойким материалом или пленкой для защиты от случайных проливов. Обеспечивается свободный доступ к вводным трубам, чтобы инструменты не задевали стены сантехнического шкафа.
Подготовка труб к установке
Старая изоляция с труб удаляется полностью, после чего поверхность очищается от ржавчины и налета. Проверяется геометрия вводных патрубков с помощью уровня. Важно оценить состояние металла или пластика на предмет трещин и коррозии. Готовность к монтажу подтверждается отсутствием течи на вводных стыках.

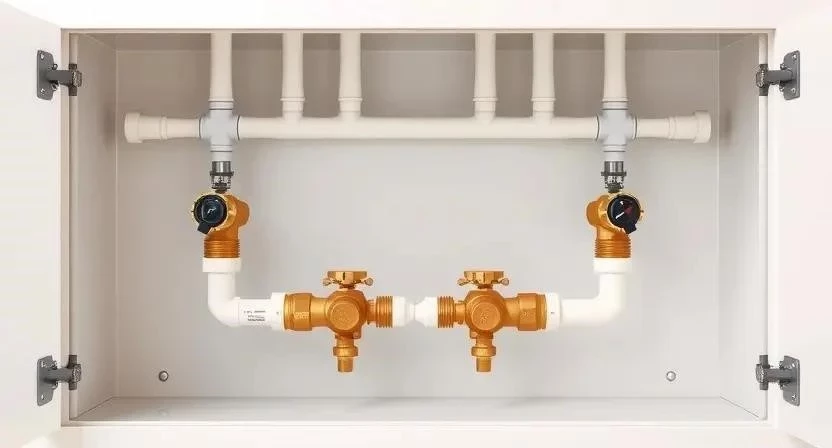

Технология установки водомера
Процесс монтажа требует строгого соблюдения последовательности элементов. Пример из опыта: в одном из проектов я столкнулся с тем, что старые трубы были сильно деформированы, поэтому пришлось использовать дополнительные переходники для выравнивания оси.
- Перекрытие воды на общедомовом стояке (15 мин).
- Демонтаж старого узла и очистка резьб (30 мин).
- Разметка мест установки всех компонентов (20 мин).
- Монтаж запорных кранов на вводе (40 мин).
- Установка фильтров грубой очистки после кранов (30 мин).
- Установка обратных клапанов для предотвращения обратного тока (30 мин).
- Монтаж счетчиков воды в соответствии с разметкой (40 мин).
- Соединение всех элементов с помощью фитингов (60 мин).
- Герметизация резьбовых соединений с использованием ФУМ-ленты (40 мин).
- Проверка системы на протечки путем постепенного пуска воды (30 мин).
- Финальная затяжка всех соединений (20 мин).
- Подготовка узла к пломбировке представителем УК (20 мин).
| Этап | Время | Особенности |
|---|---|---|
| Подготовка и демонтаж | 45 мин | Очистка резьбы от старой пакли |
| Монтаж арматуры | 110 мин | Соблюдение порядка: кран-фильтр-клапан |
| Установка приборов | 40 мин | Контроль направления стрелки |
| Сборка и герметизация | 100 мин | Использование качественного герметика |
| Тестирование | 50 мин | Поиск микропротечек |
Технические параметры и нюансы
Температурный режим и допустимое давление в системе должны соответствовать паспортным данным выбранных приборов. Особое внимание уделяется стрелкам на корпусах счетчиков и клапанов, которые указывают направление потока воды. Совместимость металлов и пластика обеспечивается использованием качественных пресс-фитингов во избежание электрохимической коррозии.
Типичные ошибки при монтаже
Несоблюдение технологии ведет к поломкам и штрафам при проверке. Однажды заказчик перетянул резьбу на латунном фитинге, что привело к микротрещине корпуса; пришлось заменить деталь полностью.
- Перепутанное направление клапанов или счетчиков.
- Избыточная затяжка резьбовых соединений.
- Отказ от установки фильтров грубой очистки.
- Неправильный выбор диаметра труб, что снижает напор.
- Использование некачественного или старого герметика.
- Нарушение последовательности установки элементов.
- Отсутствие проверки на герметичность перед закрытием шкафа.
Расчет затрат на установку
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или с привлечением специалиста. При самостоятельном монтаже в квартире-студии удалось сэкономить около 4000 рублей, потратив время только на изучение схемы.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 6000 руб. | 6000 руб. | 0 руб. |
| Инструменты | 1500 руб. (аренда) | 0 руб. | -1500 руб. |
| Работа | 0 руб. | 4000 руб. | 4000 руб. |
| 7500 руб. | 10000 руб. | 2500 руб. |
Эксплуатация и обслуживание
Герметичность соединений проверяется регулярно в первые недели после запуска. Сроки поверки счетчиков определяются заводом-изготовителем и фиксируются в паспорте прибора. Фильтры грубой очистки требуют периодической чистки от накопившегося песка и окалины для поддержания давления в системе.
Сравнение материалов и типов приборов
Полипропилен отличается доступностью и простотой монтажа, в то время как сшитый полиэтилен и металлопластик обеспечивают более высокую надежность и гибкость разводки. Крыльчатые счетчики являются стандартным решением, тогда как электромагнитные модели отличаются повышенной точностью и отсутствием движущихся частей.
Ответы на частые вопросы
Кто должен осуществлять пломбировку?
Пломбировка производится представителем управляющей компании или ресурсоснабжающей организации после проверки правильности монтажа.
Какой бренд счетчиков выбрать?
Рекомендуется выбирать сертифицированные приборы, имеющие паспорт и свидетельство о поверке.
Как часто нужно менять фильтр грубой очистки?
Сетку фильтра необходимо промывать раз в полгода или при заметном падении напора воды.
Законно ли устанавливать узел самостоятельно?
Да, монтаж можно выполнить самому, но ввод в эксплуатацию и опломбировка должны быть официальными.
Что делать, если обнаружена протечка после монтажа?
Необходимо перекрыть воду, разобрать соединение, очистить резьбу и нанести герметик заново.
Какой диаметр труб считается стандартным?
Обычно используются трубы диаметром 1/2 или 3/4 дюйма в зависимости от проекта дома.
Как часто проводится поверка счетчиков?
Срок поверки обычно составляет от 4 до 6 лет, согласно документации производителя.
Важно ли направление стрелок на приборах?
Да, установка прибора против направления потока приведет к некорректному учету или блокировке воды.
