Особенности установки и подключения насоса к водопроводу

Как установить поверхностный насос

Факторы, влияющие на выбор места монтажа:

• Температура среды, не должна быть ниже 0 °C.
• Глубина всасывания.
• Влажность воздуха.

Внимательно ознакомьтесь с техническими характеристиками устройства.

Установка в доме

Если ваш колодец находится в 10 м от дома, а уровень воды на 4 м ниже точки всасывания, это позволяет установить поверхностный насос в доме. Но из-за высокого уровня шума, подойдёт специальная комната.

Установка кессона

Когда колодец находится далеко от дома, то для подключения нужно оборудовать кессон. Глубина должна быть на 0,5 м ниже уровня промерзания. Доступ к поверхностному насосу должен быть со всех сторон. Стены выкладываются из кирпича или бетона, с надёжной гидроизоляцией. Вокруг приямка сооружается глиняный замок, который препятствует затоплению от талых вод и дождя. Сверху кессон закрывается крышкой, с теплоизолирующим слоем пенополистирола (не менее 5 см).

В приямке устанавливается насосная станция. Иногда туда же устанавливается гидроаккумулятор, реле давления, вентили, фильтры тонкой очистки.

Что из себя представляет

Нагнетательный насос, повышающий давление воды в системе водопровода, представляет собой вспомогательный агрегат, увеличивающий расход воды в существующих водоснабжающих системах. Он предназначен для того, чтобы помочь основному агрегату достичь более высокой скорости потока и преодолеть потери напора, которые вызываются гидравлическими сопротивлениями.

На заметку: Насос для повышения давления в водопроводе целесообразен тогда, когда система прокачивает питьевую воду (по ГОСТ Р 51232-98), которая характеризуется низким уровнем загрязнения отходами.

Большинство конструкций напорных насосов для водопровода рассчитываются также на применение в коммунальном хозяйстве, фармацевтике, аэрокосмической и пищевой промышленности. Они всегда работают в сочетании с другими устройствами, то есть сами по себе не могут транспортировать жидкость в системе, но зато повышают производительность основного насосного оборудования.

Разновидности эжекторов

Определившись с тем, что такое эжектор, необходимо разобраться с его разновидностями. Для оснащения насосных станций обычно используются два типа устройств. Первый вариант предусматривает включение прибора в состав конструкции перекачивающего приспособления. Во втором случае речь идет об отдельном размещении. Каждое из этих решений имеет свои достоинства и недостатки, которые необходимо учесть при организации системы.

Встроенные модели

В данном варианте эжектор устанавливается под корпус насоса или рядом с ним. Это позволяет не искать для него дополнительное место. Все, что потребуется – реализовать обычную процедуру монтажа насосной станции. Закрытый корпус обеспечивает для эжектора надежную защиту от грязи и пыли.

Такая насосная станция с эжектором может осуществлять забор воды с глубины до 8 метров. Она способна обслуживать территорию дачных хозяйств, где нужда в поливе ощущается особенно остро. К слабым сторонам эжекторов внутренней установки обычно относят наличие шума в работе. По этой причине их стараются монтировать подальше от жилых помещений (чаще всего для этого выделяют отдельную комнату). Электромотор станции должен иметь достаточную мощность для создания рециркуляции.

Выносные модели

Внешняя установка эжектора предусматривает использование дополнительного бака для закачки воды. Он создает необходимый рабочий напор и дополнительную разницу давлений, что снижает нагрузку на оборудование. Коммутация эжектора в такой схеме осуществляется к погруженному участку трубопровода. Для этого потребуется прокладка дополнительной трубы, из-за чего скважину приходится делать шире. В результате подобного конструктивного решения КПД системы уменьшается почти на 35%.

С другой стороны, это предоставляет возможность обслуживать скважины глубиной до 50 метров, заметно снизив уровень шума при работе станции. Местом ее размещения нередко выступает сам дом (его подвал). Дистанция до места забора воды может быть до 40 метров, на эффективность работы оборудования это не влияет. Подобные достоинства делают эжекционный насос внешнего типа особенно популярным. Для размещения всего оборудования используется одно подготовленное место, что позволяет увеличить продолжительность его службы и обеспечить простоту технического обслуживания и настройки системы.

Выбор поверхностного насоса

Такие установки применяют для разных целей, они откачивают жидкости из любых мест с глубины не более 10 м. они могут подавать воду их колодца или неглубокой скважины. Для полива участка подойдет насос с небольшой производительностью, для водоснабжения дома нудна установка средней или высокой производительностью.

Установку небольшого размера, используемую только для полива, располагают на участке без прочного крепления к основанию. Для подачи жидкости из абиссинского колодца применяют исключительно насос поверхностный самовсасывающий. Так же они используются для откачивания жидкости из открытых водоемов.

Насосная станция

Чтобы насос служил как можно дольше, создают насосную станцию. Установка закачивает воду по мере необходимости в накопительную емкость. Это позволяет значительно сэкономить ресурсы оборудования, так как включаться насос будет только по мере опустошения гидроаккумулятора.  К тому же частое включение насосной установки влечет за собой большие энергозатраты. А благодаря обустройству насосной станции, удается сберечь ресурсы, денежные средства и обеспечить дом определенным запасом воды.

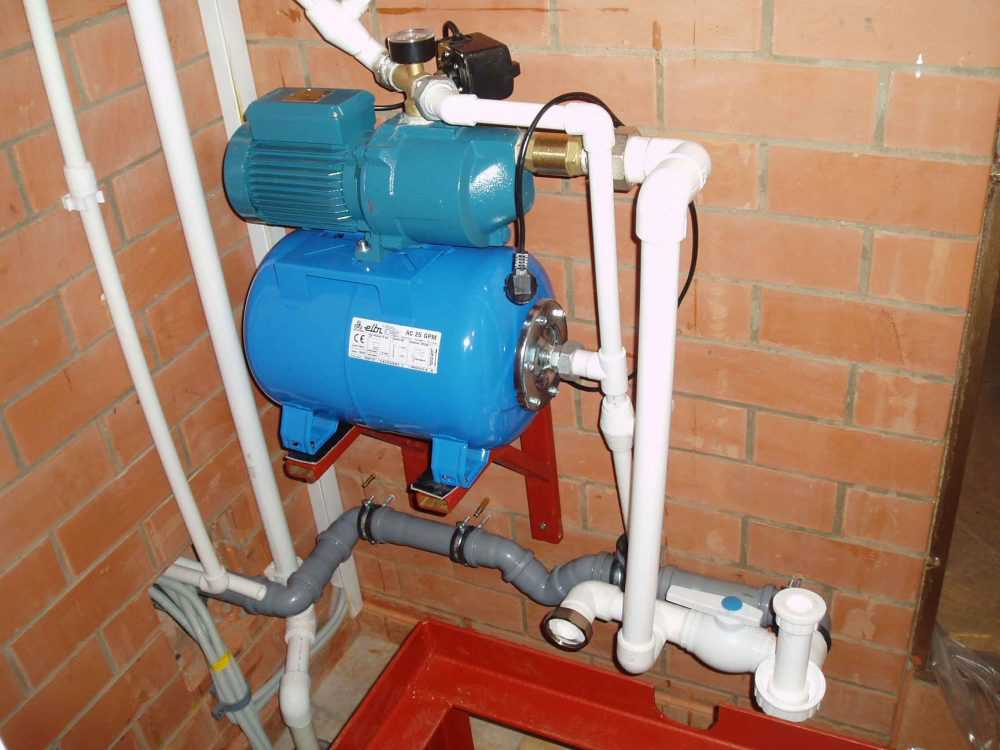

Насосная станция водоснабжения

Гидроаккумулятор как часть насосной установки – это объемный бак, имеющий внутри мембрану или грушу, вокруг которой имеется определенный уровень давления. То есть вода, поступившая в эту емкость, находится под напором. В конструкцию насосной станции также входит и реле давления, которое как раз и будет заставлять оборудование вовремя запускаться и выключаться. А за уровнем давления поможет уследить манометр, установленный в системе. Соединяет все детали в единый организм «пятивывод» – специальный штуцер с пятью выходами.

Насосная станция со встроенным эжектором

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Нюансы устройства: глубина всасывания насоса, что это?

Каждый насос имеет свои характеристики, свойства и параметры. Среди них – глубина всасывания. Это понятие, которым часто описывается качество насосной станции.

Глубина всасывания – это своего рода «высота», которая показывает, насколько глубоко может уйти насос, чтобы забрать воду. Данные параметр у разных насосов отличается.

Выделяют 3 типа насосов для дачи по глубине всасывания:

• Около 5 метров;
• Около 15 метров;
• Около 30 метров.

Глубина всасывания говорит об эффективности насоса. Чем больше глубина, тем насос сможет дольше качать воду из источника.

При выборе поверхностного насоса обращайте внимание на глубину всасывания. Это не настолько важный параметр, чтобы переплачивать за него в разы

Но если вы ищите эффективную насосную установку, то учтите и эту характеристику.

Плюсы и минусы

Поверхностные насосы хороши тем, что:

1. Имеют небольшой вес и маленькие размеры;
2. Недорогое устройство;
3. Легко монтировать и обслуживать прибор можно без найма специалистов;
4. Установка может охлаждаться благодаря воздействию воздуха;
5. Насос способен забирать воду даже неглубоких мест;
6. Центробежные насосы имеют очень высокий КПД;
7. Создает высокое давление, в результате позволяет получить сильный напор на приборах потребителях;
8. Служит очень долго без серьезного ремонта;
9. Установка работает стабильно, не помещают даже небольшие воздушные пробки.

Есть у этих устройств и недостатки. Их нельзя применять, если в жидкости есть песок или подобные небольшие твердые включения (кроме фекальных и дренажных приборов). Небольшая высота подъема воды – не более 9 м, во время работы возникает сильный шум. Дополнительное неудобство – для запуска поверхностного насоса, до начала работы входную трубу нужно заполнить водой.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Принцип работы

Агрегат является компактным, и обычно размещается в резервуаре или баке. Катушка двигателя снабжается защитным кожухом, поскольку при отключении основного насоса температура двигателя всегда превышает допустимое значение. Нагнетательный насос для подкачки воды из водопровода всегда оборудуется автоматикой, которая управляет работой двигателя. Поэтому он может самостоятельно отключиться, а потом возобновлять работу. Привод – от конденсаторного двигателя, позволяющего изменять направление вращения. Питание агрегата осуществляется через трёхпроводную розетку, имеющую заземляющий провод.

Бустерные установки

Итак, если напор в сети городского водопровода не обеспечивает нужды многоэтажного здания: будь то жилой дом, или, к примеру, больница, проблема решается также с помощью насосной установки. Только мощность насосов водопровода при этом, как, впрочем, и цена оборудования, в таком случае будет совсем другой.

В зависимости от размера здания и потребностей его обитателей, подбирается оборудование с необходимыми технико-эксплуатационными характеристиками. Такая насосная станция представляет собой агрегат, состоящий из нескольких насосов (от 2 до 6), гидробака и шкафа автоматического управления.

Бустерная насосная установка

Если в установке всего два или три насоса, то один из них всегда резервный. Если же рабочих насосов больше, то в резерве будет уже два насоса. Достаточно десятисекундной задержки запуска, или выхода из строя любого рабочего насоса — и они автоматически включаются в работу.

Во избежание неравномерного износа оборудования, функции ведущих и второстепенных насосов, чередуются через определённые промежутки рабочего времени. Такие станции называют бустерными, и одну из них вы видите на фото сверху.

Обратите внимание, что насосы в таких установках имеют вертикальное исполнение корпуса, хотя вполне могут располагаться и горизонтально. По сути, бустер — это погружной насос, заключённый в цилиндрическую гильзу из гальванически обработанной стали, и зафиксированный там с помощью фланцевого переходника

Вода из трубопровода попадает сначала в этот цилиндр, создавая для насоса условия, приближенные к скважине, а уже потом всасывается насосом

Использование бустера позволяет сделать установку максимально компактной, энергетически экономичной, и, что немаловажно, практически бесшумной

Насосная станция пожаротушения

• Эксплуатационные характеристики таких насосных станций довольно значительные. Развиваемый ими напор может достигать 700м, а производительность – до 1000м3 в час. Поэтому бустерные станции используют не только в хозяйственно-питьевых, но и в противопожарных водопроводах.
• Они способны транспортировать воду на большие расстояния, и не только по горизонтали, но и в высоту. Так что, бустерная установка способна обслужить не только небольшую пятиэтажку, но и высотное здание — и даже обеспечить водой небольшой населённый пункт в горной местности.
• Насосную станцию размещают в сухом и тёплом подвальном помещении, либо в специально построенном для этой цели павильоне, и внедряют в водопроводную сеть сразу после водомерного узла.
• Кроме насосов и мембранного бака, в комплектацию установки обычно включены все необходимые для монтажа элементы. Это опорная рама; входной и отводящий коллекторы; заглушки; обратный клапан; а так же запорная и контрольная арматура. Есть модели со встроенным в двигатель частотным преобразователем.

Современные насосные станции имеют на пульте управления удобный интерфейс с индикаторным оповещением о рабочем или аварийном состоянии агрегата. Они защищены практически от всех форс-мажорных ситуаций, способных привести установку к повреждению: начиная с перегрева и заканчивая коротким замыканием.

Главное, регулярно проверять и фиксировать показания контрольно-измерительных приборов, чтобы, сопоставив их, вовремя заметить неполадки.

Подключаем поверхностный насос для забора воды из скважины

Необходимо подключить поверхностный насос для забора воды из скважины. Но начнем с небольшого описания и предыстории. Есть дом, в котором реализован водопровод по приведенной ниже схеме:

Подробнее: Есть скважина. В неё опущен погружной насос, который осуществляет забор воды из скважины в бак-отстойник, расположенный в доме. Это необходимо для того, чтобы песок и иной сор оседали в нем. Закачка воды в бак осуществляется в автоматическом режиме. Для этого в баке установлен датчик-поплавок. Далее через систему фильтров насосная станция набирает воду уже из отстойника и под давлением подает её в водопроводный контур дома. Давление, создаваемое насосной станцией, достаточно для одновременной работы стиральной машины, посудомойки и работы душа.

Все в этой схеме хорошо. Кроме одного — погружной насос может сломаться. Одно дело, когда подобное происходит в летнее время. И совсем другое, когда зимой – на улице минус сорок, надо разбирать скважину, извлекать насос, монтировать новый, а затем снова все утеплять. В общем приятного в этом ничего нет. Так произошло и в этом случае…

Чтобы исключить повторение вышеизложенной ситуации в будущем, было принято решение по установке поверхностного насоса вместо погружного, т.к. при выходе из строя оборудования не придется ждать оттепели, чтобы заменить его.

Что понадобится

• поверхностный насос (в данном случае Кратон pwp-370);
• шланг;
• переходники G1-елочка3/4;
• обратный клапан G1 (подробнее);
• хомуты.

Подключение поверхностного насоса

Вот виновник зимнего разбора скважины:

После его демонтажа в наших руках оказывается шланг диаметром 3/4. В него вставляем переходник G1-елочка3/4.

И фиксируем соединение для надежности хомутом.

Далее на резьбовое соединение накручиваем обратный клапан. Не лишним будет использование льна для повышения качества резьбового соединения.

После этого опускаем шланг с обратным клапаном в скважину.

Переходим к оборудованию. Поверхностный насос Кратон pwp-370 имеет два резьбовых отверстия диаметром 1дюйм каждое. Одно из них для забора воды, а другое – для подачи (в нашем случае для наполнения бака-отстойника). Чтобы подключить к нему шланги диаметром 3/4, понадобятся два переходника G1-елочка3/4.

Закручиваем переходники в насос. Обязательно со льном или иным уплотнителем для резьбовых соединений.

Подключаем шланги. Один идущий от скважины, другой – от бака.

Фиксируем шланги при помощи хомутов.

Поверхностный насос готов для забора воды из скважины. Но прежде чем начинать закачку воды, систему следует подготовить к первому запуску.

Первый запуск поверхностного насоса

Очень важно, чтобы в системе была вода. Если её не будет, то поверхностный насос не будет качать воду

Более того, работая на сухую, он может перегреться и выйти из строя, не успев поработать. Значит прежде чем запускать оборудование, сам насос и шланги следует заполнить водой. Для этих целей на его корпусе предусмотрена пробка. Отвинчиваем её и заливаем туда воду.

Редко у кого получается заполнить контур водой с первого раза. Особенно, если есть обратные уклоны. В итоге вода закачивается прерывисто слабым напором или вовсе не касается. Для полного устранения воздуха из контура следует кратковременно запускать насос, а после отключения немного откручивать пробку для выпуска воздуха. Повторять подобную манипуляцию следует до тех пор, пока вода не пойдет равномерным хорошим напором без «плевков». На этом можно считать, что подключение поверхностного насоса к скважине завершено.

18, всего, сегодня

Назначение и устройство поверхностного насоса

Поверхностный насос не требует погружения, в воду опускается только водозаборный шланг. Максимальная глубина, с которой он справится – девять метров. Поэтому для скважины он не подходит, а вот для неглубокого колодца или родника – в самый раз. К тому же такой насос хорошо справляется с откачкой воды из подвальных помещений и поливом приусадебного участка. А еще поверхностные насосы отлично подходят для колодцев на плывунах.

Максимальная глубина, с которой поверхностный насос может поднять воду, составляет около семи метров. При этом нужно соблюдать соотношение «вертикаль-горизонталь»: на один метр вертикали четыре метра горизонтали

Поверхностные насосы могут быть трёх видов:

• вихревые;
• центробежные;
• насосы с внешним эжектором.

Первые являются самыми доступными и компактными. Они создают давление в 3-7 раз выше, чем аналогичные центробежные, но имеют низкий КПД – всего лишь сорок пять процентов. Их нельзя использовать для перекачки воды, содержащей большое количество песка или других примесей, так как это приводит к быстрому износу рабочих колёс. Такой насос поднимает воду посредством вращающегося вала и колеса, на котором расположены «лопаточки». Последние передают воде энергию от рабочей оси.

Вторые тоже не годятся для подачи сильно загрязнённой воды, но прекрасно справляются с воздушными пузырьками и пробками в системе. Они дороже вихревых, поскольку имеют больше ступеней. Эта конструкция работает благодаря колёсам, нагнетающим давление. Они приводятся в движение рабочим валом, опирающимся на подшипниковые системы.

Установка эжектора существенно увеличивает максимальную глубину всасывания поверхностного насоса, но снижает при этом его КПД

Насосы с внешним эжектором сейчас практически не используются. Им на смену пришли погружные насосы, чья производительность значительно выше.
