Водоснабжениче частного дома своими руками. схемы разводки

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом

Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном

Состоит из фитингов, тройников, специальных розеток

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки

Способы прокладки — скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Галерея изображений
Фото из
Металлопластик — лидер в устройстве систем водоснабжения, используются в организации контуров ГВС и ХВС. Устойчивые к коррозии, внутри не откладывается осадок на стенках, не нуждаются в окрашивании

Неармированные варианты труб ПП применяются в прокладки линий ХВС, армированные используются в устройстве ГВС. Водопроводы собираются с использованием фитингов

По прежнему в организации систем водоснабжения используют стальные водогазопроводные трубы. Стальные водопроводы соединяют сваркой, к недостаткам относят склонность к ржавлению, необходимость внешнего окрашивания

Преимуществами гибкости, устойчивости к температурам и агрессивным средам обладают трубы из меди и нержавейки. Соединяются пайкой и опрессовкой, служат около 50 лет, но стоят дорого

Водопровод из металлопластиковых труб

Система водоснабжения из полипропилена

Устройство водоснабжения трубами ВГП

Водопроводы из меди и нержавейки

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Прячут ее за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Основные правила разводки труб в жилище

Для внутренней прокладки водопровода в частном доме используют два простых способа – параллельный и последовательный.

Пример разводки трубИсточник chinimvsespb.ru

Последовательный интересен простотой и минимальным вложением финансовых средств. Подключение происходит с помощью тройников, соединяется основная труба с каждым сантехническим устройством. В результате давление в системе падает с каждым подобным соединением. Другими словами, если включить несколько кранов, струя воды уменьшится.

Параллельный способ гарантирует стабильное давление, схема соединения усложняется, необходимое количество труб увеличивается. Для реализации используют коллектор, он является распределительным узлом. Суть его работы – в равномерном распределении потоков воды. Результат – баланс давления в системе. У каждого прибора своя ветка трубы и вентиль.

При подключении к центральному водопроводу частного дома можно совместить типы разводки для большей эффективности.

Перейдём к основным правилам:

Монтаж труб должен быть только горизонтальным или вертикальным, без пересечений.
Обеспечить доступ к фитингам, запорным кранам и фильтрам.
Установить кран в начале каждой ветки отвода.
Включить в монтаж системы фильтры грубой очистки воды.
Использовать принцип уменьшения трубы, т.е. для ответвлений от основного стояка, установить трубы меньшего диаметра, что в результате поддержит давление.

Видео описание

В этом видео специалист рассказывает о типах разводок

При проектировании и монтаже лучше избегать лишних, дополнительных и прямых угловых, соединений, т.к. это места будущих протечек и причина понижения давления.

Затронем тему выбора материала труб. Медные и трубы из нержавеющей стали, реже используются чугунные для прокладки внешних водопроводных, газовых и отопительных сетей. Для внутренней прокладки используют полимерные трубы. Их изготавливают из поливинилхлорида, полипропилена и полиэтилена. Удобство заключается в малом весте, легкости обработки и простоте монтажа, а так же в длительных сроках эксплуатации. У полимерных труб есть ограничения в виде допустимого предельного давления – до 10 атмосфер и температуры воды – до +70 °C.

Для увеличения этих показателей используют стабилизированные трубы, в конструкции которых присутствует прослойка из алюминия толщиной 0,4-2 мм. Срок службы обоих видов 50-60 лет, при условии соблюдения технических норм и рекомендаций.

Коротко о главном

Вариантов, как провести воду в частный дом всего два: выкопать колодец или подключится к центральному водоснабжению.

Колодец имеет ряд значительных преимуществ в виде автономности и контроля системы в целом. Но есть зависимость от глубины залегания водоносных слоев. Всего есть 2 скважины: песчаная и артезианская. Отличаются они глубиной бурения и количеством воды. У второй запасов хватает на 30-50 лет.

Альтернатива – провести воду в дом из центрального водопровода. Требуется предоставить много документов, долгих согласований также не избежать.

5 Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;
фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;
полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;
укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

позади ванны трубы уложены открытым способом;
стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;
инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;
для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;
патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Как подключить насосную станцию

Чтобы в помещение поступало необходимое количество воды, ведется подключение насосной станции. При помощи этого приспособления жидкость поднимается из колодца. Станция не может работать в условиях низких температур, поэтому располагать ее следует в пристройках или подвальных помещениях.

При монтаже системы к оборудованию подводится труба, на которой имеется переходник. К нему крепится тройник, на одном конце которого расположено сливное устройство. Устанавливается шаровой кран и фильтр грубой очистки. При необходимости есть возможность отключать и сливать воду. В тройник встраивается обратный клапан. Он необходим для предотвращения обратного слива жидкости.

Чтобы точно направить трубу по направлению к насосной станции, применяется специальный уголок. Соединение элементов конструкции идет с использованием узлов под названием «американка».

При подключении станции ведется монтаж демпферного бака и реле давления. Насос располагается в скважине, а все остальное оборудование размещается внутри помещения. Демпферный бак располагается внизу, а реле давления устанавливается поверх труб.

Важным элементом системы водопровода является датчик сухого хода. Его работа заключается в остановке насоса при отсутствии воды. Этим устраняется риск поломки оборудования. На последнем этапе идет установка переходника диаметром 25 мм.

Установленную насосную станцию необходимо проверить. Для этого ведется запуск системы. Если все узлы работают исправно, значит, монтаж проведен верно. В случае наличия перебоев требуется остановить работу и устранить неисправности.

Уход и ремонт

Работу системы нужно постоянно контролировать. При наличии неисправности требуется сразу же отключить водоснабжение частного дома от центрального водопровода. При обнаружении течи следует провести ремонтные работы:

Вырезается из резины хомут, заматывается отверстие в трубе и закрепляется проволокой.
Проводится ремонт при помощи холодной сварки. Затем поверхность обезжиривается и смазывается ацетоном.
Если отверстие небольшое, то в него закручивается болт. Для старых труб такой способ не подходит.

Обслуживание системы заключается в контроле давления и чистоты воды. Часто уменьшение напора связано с засоренностью фильтров. Для этого они прочищаются. Если такой возможности нет, то они меняются на новые.

Установка водопроводной системы в частном секторе возможна своими руками. Для этого необходимо разбираться в системе монтажа, подготовить схему, приобрести необходимые материалы и начинать процесс сборки.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

Краны;
Унитаз;
Ванна;
Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

Старайтесь избегать пересечения труб.
Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
Не усложняйте разводку. Старайтесь сделать все максимально просто.
Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Водоснабжение

Для многих строительство частного дома является заветной мечтой. Однако нужно понимать, что для реализации мечты следует приложить немало усилий. Строительство частного загородного дома, дачи или коттеджа – это, в первую очередь, сложные технические и проектно-строительные работы.

Одним из самых важных этапов в процессе строительства является водоснабжение. Проектирование и монтаж систем водоснабжения и канализации должно осуществляться на начальных этапах строительства. От компетентности специалистов, а также качества проектной документации зависит рациональность установки водоснабжения, а также трудовые и финансовые затраты.

Водоснабжение частного дома – это одна из основных систем, которая дарит вам и всем домочадцам необходимый комфорт

На этапе обустройства важно также позаботиться о горячем водоснабжении и проложить все необходимые коммуникации

Компания «TOPIAR» предлагает вам свои услуги по проектированию и монтажу систем водоснабжения на частных загородных участках. Несмотря на то, что Киевский регион и, в частности территория Украины, весьма хорошо обеспечены водой, при проектировании таких систем возникает ряд трудностей.

Основная – качество воды из скважин. Поэтому для безопасного использования воды и сохранения срока службы бытовой техники необходимо заказать проектирование водоснабжения у специалистов

Также не менее важно обращать внимание на качественное выполнение монтажных работ и тип труб, оборудования

«TOPIAR» отлично знаком с особенностями таких процессов и готов предложить разработку и монтаж систем водоснабжения частного дома под ключ.

В таком случае вам не нужно будет тратить время и усилия на решение сопутствующих технических вопросов. Все работы по созданию проекта, обустройству и монтажу системводоснабжения загородного дома будут выполняться нашими специалистами самостоятельно. Также вы сможете получить консультации и рекомендации по эксплуатации систем или контролировать каждый из этапов при необходимости.

Автоматическое водоснабжение из скважины – это первый шаг в сторону создания комфортных условий в вашем частном доме. Такие коммуникации являются базовыми и необходимыми на каждом участке.

Водоснабжение частного дома – одна из основных благ цивилизации, которое необходимо для нормальной жизни человека. Поэтому при проектировании частного дома необходимо заранее продумать, где и как будут проходить коммуникации.

Система водоснабжения частного дома может быть централизованной (если такая система предусмотрена по вашей улице), или же можно пробурить скважину и подавать воду в дом. Наладив автономную систему водоснабжения, вы обеспечите уют и комфорт загородного дома.

Обычно скважина пробивается недалеко от дома, глубиной 25 – 50 метров (в зависимости от глубины залегания вод). Основой для обеспечения водоснабжения является насос. Для полноценного обслуживания насоса устанавливается пластиковый или металлический резервуар – кессон. Для обустройства системы водоснабжения в доме часто используют трубы 25 – 32 мм из металлопластика, что обеспечит долголетие эксплуатации. При обустройстве водоснабжения загородного дома обязательно установите фильтры, чтобы устранить примеси из воды.

Монтаж водоснабжения необходимо делать после составления плана, который необходимо утвердить в местных органах управления. Если водоснабжение планируется в новострое, то тогда план прокладки сетей планируется еще при планировании дома. Если же дом уже стоит на участке, и планируется его модернизация – учтите все характеристики здания.

Чтобы не наделать ошибок при планировании и монтаже водоснабжения, обратитесь к специалистам! Это сэкономит ваши средства и деньги, а работы будут сделаны быстро и качественно, с учетом всех пожеланий заказчика. Мы проводим работы по разработке плана, утверждению, бурению скважин, подбору и установке насосной станции, прокладке коммуникаций! Какой бы сложной ни была задача – у нас есть решение!

Если вам нужно разработать систему водоснабжения вашего загородного дома, выполнить монтаж труб водоснабжения на даче или другие технические процессы, вы всегда можете обратиться в компанию «TOPIAR».

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения

При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

количество проживающих в доме людей;
периодичность нахождения в доме;
интенсивность использования воды.

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.

Пример последовательного соединения труб.

При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.

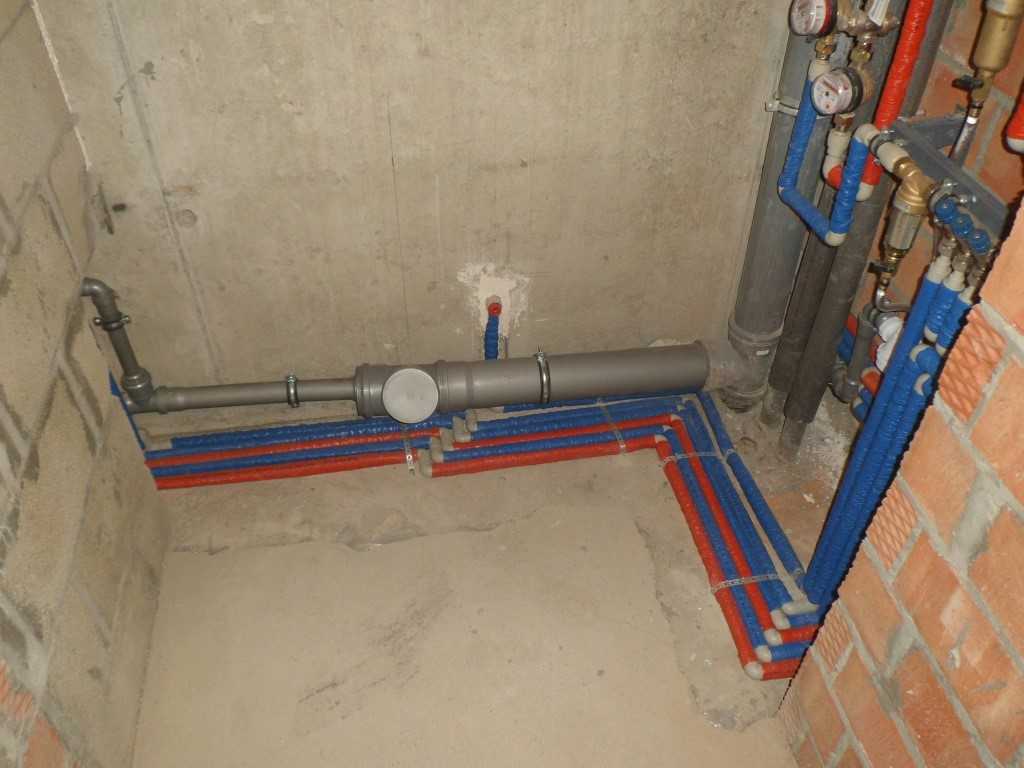

Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.
