Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

Чем выше мощность агрегата, тем больше должен быть объем гидробака.
Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

Допустим, производительность равна 80 л/мин или 4800 л/час.
А в пиковые часы вам нужно 4500 л/час.
При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

1 – начальное давление Pвозд (при выключенном насосе);
2 – поступление воды в резервуар при включении насоса;
3 – достижение максимального давления Pmax и отключение насоса;
4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
А – это расчетный расход воды (л/мин);
К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

А = 75 л/мин;
Мощность насоса 1,5 кВт, соответственно К = 0,25;
Pmax = 4,0 бар;
Pmin = 2,5 бар;
Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

Далее вы должны написать список, что вам надо купить для установки бака:

Шланги;
Трубы;
Фитинги;
Ниппели;
Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Замена рабочего элемента

Если грушевидный баллон потерял герметичность, замените его. Определить неисправность вы сможете по нестабильному давлению в системе и частому включению насоса во время потребления воды.

Остались сомнения? Нажмите на золотник ниппеля. При порванной «груше» шипения почти не будет: воздух смешался с водой.

Первый этап – снятие фланца

Чтобы поменять баллон, нужно сначала отсоединить фланец его крепления к баку.

Для этого сделайте следующее:

Выключите насос.
Обесточьте систему.
Стравите водяное давление. Для этого достаточно открыть кран в умывальнике, чтобы давление на манометре показало ноль.
Закройте перекрывной кран, который отсекает гидроаккумулятор от системы. Если его нет, то придется слить воду через сливной кран. Он должен стоять в самом низком месте линии потребителей.
Открутите болты по фланцу гидроаккумулятора. Обычно, их 6 шт. При этом начнет выходить вода, которая попала в воздушную полость. Позвольте ей уйти полностью.
Снимите фланец.

Основное крепление баллона осуществляется при помощи фланца. Но часто производители делают еще фиксацию с противоположной стороны, используя штуцер. Если бак вертикальный, то фланец – на нижнем торце, а штуцер – на верхнем.

На штуцере могут находиться манометр давления воды, клапан стравливания воздуха с водяной полости или заглушка. Рядом производители располагают точку зарядки гидроаккумулятора воздухом.

Второй этап – извлечение баллона с бака

Если фланец – единственное место крепления «груши», то извлеките ее наружу. В ином случае придется открутить и снять все со штуцера, в том числе гайку крепления, и протолкнуть его внутрь корпуса гидроаккумулятора.

Почистите бак изнутри .

Третий этап – монтаж

Теперь узнаете, как собрать гидроаккумулятор для водоснабжения.

Выполняйте по пунктам:

Подготовьте новый грушевидный баллон такой же модели, как стоял. Номер изделия пишется на корпусе гидроаккумулятора.
Разместите «грушу» в баке на своем месте, предварительно вкрутив в нее штуцер, снятый с порванного баллона. Если гидроаккумулятор небольшой, вы легко попадете в отверстие, надев «грушу» на руку. В ином случае вытягивайте штуцер за леску, которую нужно намотать на его резьбу и завязать на узел.
Вспомните, как разбирали штуцер, и смонтируйте на него прежние элементы обратно.
Своим выступом баллон должен упереться во фланец бака. Выведите выступ наружу. Он является крепежной частью и одновременно уплотнительной прокладкой.
Расправьте рукой «грушу», чтобы она не была перекручена.
Установите фланец и закрутите болты.

На заключительном этапе подсоедините гидроаккумулятор к системе, наполните давлением воздушную полость бака, подайте электричество и включите насос.

Проверьте, что после автоматического выключения насоса давление воды по манометру достигло 2,5 атм или той величины, которая установлена на регуляторе.

Если насос работает неровно, избавьтесь от воздушной пробки: откройте кран умывальника или воспользуйтесь клапаном стравливания воздуха.

Убедитесь, что в местах монтажа баллона нет течи.

Функции, назначение, виды

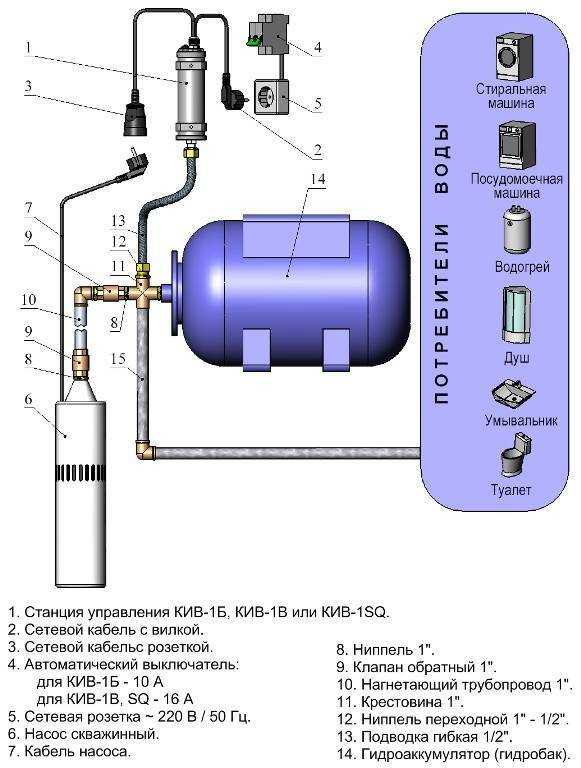

Схема установки гидроаккумулятора в системе водоснабжения дома

В системе водоснабжения частного дома без гидроаккумулятора насос включается всегда, как где-то начинается расход воды. Эти частые включения приводят к износу оборудования и всей системы в целом. Каждый раз происходит скачкообразное повышение давления, а это сродни гидроудару. Чтобы оптимизировать частоту работы насоса используют гидроаккумулятор.

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумулятор нужен для других целей: если он не установлен в системе водоснабжения, то насос будет активироваться постоянно, когда открывается какой-либо кран. Если это происходит часто, то вся система быстрее изнашивается, так как каждый раз скачками повышается давление — случается гидроудар.

Гидроаккумулятор устанавливается с целью избавиться от гидроударов, а также продлить срок службы системы в целом. Еще гидроаккумулятор создает определенный запас воды (полезно, если отключили электроэнергию).

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным бакомИсточник vecu.ru

Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Как устроен гидравлический аккумулятор простая и надежная конструкция

Стабильно функционирующая водопроводная система частного жилища является заслугой его владельца. Люди, которые сталкивались с монтажом и эксплуатацией автономных сетей водоснабжения, представляют себе, насколько трудно избежать сбоев при подаче воды в таких комплексах. Иногда достаточно всего одного скачка давления, чтобы дорогостоящая техника, подключенная к водопроводу (например, водонагреватель, машина для мытья посуды), вышла из строя. Решение подобной проблемы одно – установка гидроаккумулятора. Он поддерживает заданное давление в системе, создает определенный запас воды и исключает риск поломки бытового электрооборудования. Необходимость монтажа такого аппарата очевидна.

Устройство гидроаккумулятора достаточно простое. Он изготавливается в виде резервуара из металла, внутри которого устанавливается каучуковая (резиновая) мембрана. Последняя визуально похожа на грушу. Мембрана закреплена на корпусе гидробака посредством специального фланца с патрубком. В груше под давлением накапливается вода. Пространство между корпусом аккумулятора и мембраной заполняется сжатым воздухом (если речь идет о бытовых устройствах) либо инертным газовым составом (промышленные гидробаки). Давление в системе при этом поддерживается на уровне 1,5–3 бар. Воздух в гидравлический аккумулятор в домашних условиях можно закачать, используя обычный автомобильный или даже велосипедный насос.

Рассматриваемые приспособления принято делить на три типа:

1.
Для систем холодного водоснабжения. Устройство подает воду и накапливает ее, предохраняет насосное оборудование от раннего износа, обусловленного частыми включениями и выключениями системы, предохраняет электротехнику в доме от гидроударов.
2.
Для горячей воды. Такой гидроаккумулятор для систем водоснабжения может без проблем работать в высокотемпературных средах.
3.
Расширительные баки. Они предназначены для закрытых систем водяного отопления.

Устройство и принцип работы всех этих аппаратов идентичны. О том, как функционирует такое оборудование, мы расскажем далее.

Настройка и схема подключения к системе водоснабжения

В качестве дополнительного оснащения системы используются реле сухого хода и обратные клапаны. Эти приспособления ответственны за то, чтобы в трубах всегда была вода, и чтобы она не стекала в колодец или скважину. Но это если речь идет об индивидуальных системах водоснабжения. После монтажа требуется произвести пусконаладочные работы, которые заключаются в проверке герметичности соединений и настройке гидробака.

В качестве установленных эксплуатационных параметров используется отметка в 1,7 бар. При этом происходит включение насосного оборудования. Реле настраивают так, чтоб отключение производилось при 2,8 бар. Эти параметры считаются идеальными для большинства моделей. Информация находится в инструкциях по эксплуатации гидроаккумулятора с насосом.

Ход работ

Если в процессе пусконаладки выявится, что давления недостаточно для нормального функционирования системы, нужно сделать следующее:

Отключить насос от электросети, обесточить другие элементы, запитанные от электричества.
Снимают крышку гидроцилиндра. Наличие жидкости в воздушной камере указывает на то, что мембрана или «груша» имеет повреждения.
Проверяют плотность воздушного потока, выходящего из ниппеля. Для этого используют автомобильный манометр.
Стравливают воду из труб, открыв кран сброса возле расширительного бака.
Искусственно, вручную нагнетаю давление насосом до полутора бар. Отмечают подъем уровня жидкости в трубах.

Принято считать, что разница в 1 бар поднимает водяной столб на высоту 10 метров. Перед тем, как подключить гидроаккумулятор для системы водоснабжения, ее нужно заполнить. Чтобы мембрана прослужила дольше, система настраивается с 10-процентным запасом (ниже минимального порога давления).

Установка двух гидроаккамуляторов на один насос

Баки подключаются параллельно, для чего потребуется гибкий шланг или обычная водопроводная труба. Преимущество заключается не только в увеличение водяного запаса. Если один гидроаккумулятор выйдет из строя, второй будет решать проблему водоснабжения.

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора при монтаже нужно учитывать следующие аспекты:

Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Рабочее давление расширительного бака

Специалисты рекомендуют поддерживать уровень давления на 0,1-0,5 бар меньше, чем показатель манометра насоса. К примеру, если при запуске автоматики насос показывает начальное значение в 1,6 бар, то оптимальным для гидроаккумулятора будет 1,1-1,5 бар. Что касается максимального уровня, то в зависимости от модели он может составлять 6-10 бар. Для контроля давления в гидроаккумуляторе системы отопления используется реле, работающее с теми же средними показателями 1-1,5 бар. Но самое главное – обеспечивать корректность показаний, исключая влияние косвенных факторов при эксплуатации водопроводной линии. Так, для надежности и повышения герметичности рекомендуется в местах соединения расширительного бака и врезки приборов учета применять фум-ленту с герметиками.

Монтаж теплоаккумулятора

Усовершенствование работы отопления дополнительными устройствами своими руками сделает необходимым проведение следующих работ:

Сделать подробную схему

Разрабатывая чертеж, нужно принимать во внимание, где находится аккумулятор отопления, изоляционный слой, высоту аккумуляторной емкости, наличие дренажа для водоотведения – факторы уменьшения теплопотери;
Встроить в систему коллектор-распределитель, проследив правильность подсоединения различных систем;
Соединив детали трубопровода, проверить герметичность соединений;
Подключить аккумулирующий бак;
Подключить циркуляционный насос;
После завершения сборочных работ своими руками, провести тест-контроль герметичности и правильности соединений.

Устройство и принцип действия агрегата

Основное количество скважин на дачных участках имеет глубину до 20 м – оптимальную для установки автоматического оборудования. При данных параметрах не нужно приобретать глубинный насос, систему автоматического контроля или промежуточную емкость: прямо из скважины (или колодца) вода поступает к точкам разбора. Чтобы обеспечить правильное подключение насосной станции, необходимо разобраться, из чего она состоит и как работает.

Основными функциональными узлами станции является следующее оборудование:

Насос центробежного типа, обеспечивающий подъем воды и транспортировку ее в дом.
Гидроаккумулятор, смягчающий гидравлический удар. Он состоит из двух частей, разделенных мембраной.
Электрический двигатель, соединенный с реле давления и насосом.
Реле давления, контролирующее его уровень в системе. Если давление падает ниже определенного параметра – оно запускает мотор, если появляется переизбыток давления – выключает.
Манометр – прибор для определения давления. С его помощью производят регулировку.
Система водозабора, оснащенная обратным клапаном (находится в колодце или скважине).
Магистраль, соединяющая водозабор и насос.

При помощи данной формулы можно определить максимальную глубину всасывания: схема демонстрирует наглядно, какие измерения для этого необходимо сделать

Наиболее распространенный вариант насосной станции – гидроаккумулятор с закрепленным сверху поверхностным насосом и узлом, включающим манометр, реле давления и защиту от сухого хода

Как видно из таблицы, стоимость насосных станций может быть различной. Она зависит от мощности, максимального напора, пропускной способности, производителя

Перед монтажом насосного оборудования необходимо приобрести все функциональные части согласно параметрам скважины и водопроводной системы.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

насос,
гидроаккумулятор,
реле давления,
обратный клапан,
манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода. Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
к выводам на четверть дюйма подключаются манометр и реле давления;
остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления. настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. За счет этой информации вам получится осуществить правильную настройку реле давления

Более того, крайне важно осуществлять и будущий контроль уровня давления. Для этой цели предназначается манометр. Некоторые домашние мастера временно используют автомобильный манометр

Его погрешность минимальная, поэтому вполне нормальный вариант

Некоторые домашние мастера временно используют автомобильный манометр. Его погрешность минимальная, поэтому вполне нормальный вариант.

Если это необходимо, то уровень давления можно сократить или добавить. Для этой цели на верхней части гидроаккумулятора имеется ниппель. К нему подключается автомобильный или велосипедный насос. За счет этого давление поднимается. Если давление воздуха, наоборот, необходимо понизить, то в ниппеле есть специальный клапан. Вам следует взять острый и тонкий предмет и нажать на него.
