Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Схема отопления. Два пути ее создания

Как же правильно сделать схему системы отопления частного дома? Для этого у вас есть два пути:

Вы можете обратиться к проектировщикам, и они Вам по вашим желаниям и тех. условиям начертят схему Вашего отопления именно схематично, так как совсем немногие проектировщики владеют именно знаниями и специальными программами, в которых заложены трубы и фитинги из различных материалов.

Ведь кто-то хочет систему из медных труб, кто-то из ППР, а кто-то из металлопластика. В итоге часто рисуют именно принципиальную схему. А вам, как самостоятельному застройщику, придется долго вникать в то, какие трубы и фитинги применить и как их посчитать.

И зачем в таком случае переплачивать проектировщикам за схему, которую Вы и сами можете нарисовать от руки. Такую схему может нарисовать практически любой человек со средним образованием.

Мне на почту постоянно приходят такие схемы системы отопления частного дома. И все они нарисованы разными способами, в разных программах или просто от руки.

Это кстати второй способ. Чтобы сделать схему системы отопления частного дома, Вы рисуете ее сами или вам кто-то помогает. А после можете выслать ее человеку, который является мастером в монтаже систем ОВК, чтобы он взглянул на вашу схему системы отопления и ее прокомментировал, а так же дал советы и рекомендации по тому, как вашу схему подправить или ее реализовать. Здесь я хочу сделать упор на то, чтобы Вы сами нарисовали схему отопления вашего дома.

Потому что часто именно Вы сами будете монтировать отопление по вашей схеме, будете контролировать наемных мастеров и в последствии будете смонтированную систему эксплуатировать именно по ранее нарисованной схеме.

А не так что: «Дмитрий, нарисуйте мне схему отопления для моего дома. Вот планы.»

При таком раскладе Вам подойдет первый способ. Это проектировщик или Вы сами.

Так же необходимо понимать, что те схемы, которые выдают проектировщики, часто не принимаются сантехниками, у которых свой подход, свои любимые системы и свой любимый материал для монтажа систем отопления частного дома.

Есть, конечно, проектировщики, которые работают на специальных программах, например, Audytor. Такие программы позволяют им сделать проект самого дома со всеми расчётами по расходу воды, теплопотерями и так далее. В такой программе очень удобно сделать схему всех систем отопления частного дома. И по этой схеме самостоятельно смонтировать систему отопления или проконтролировать монтаж наемной бригады.

Так же такая программа позволяет загрузить в нее спецификации труб и фитингов от разных производителей. И после всех расчетов программа выдает спецификацию необходимого оборудования, труб и фитингов для вашей системы отопления.

С такой спецификацией Вы идете в любой сантехнический магазин и покупаете все до последнего отвода. И благодаря подогнанной схеме со всеми размерами и обозначениями можете самостоятельно смонтировать вашу систему отопления.

Но дело в том, что таких проектировщиков мало. И часто они загружены работой на несколько месяцев вперед и стоимость их услуг недешевая.

Но если посчитать Ваши возможные потери в связи с предоставлением Вам неправильной схемы и возможной переделкой вашей системы, то ожидание очереди и вложение в грамотную схему более чем разумная инвестиция.

ПО HERZ CO: учитываем коллектор

Данная программа вычисления предлагается в свободном доступе. Она помогает произвести расчеты независимо от количества труб. С помощью Герц производятся проекты как для новых строений, так и в ремонтируемых зданиях. При этом в конструкциях применяется гликолиевая смесь.

Программа используется для двухтрубной системы и однотрубной. Она помогает определить показатель сопротивления, потери давления отопительных приборов и учет термостатического вентиля.

Данные вводятся графическим способом. Результаты представляются в схематическом виде.

В программе представляется функция справки. Герц оборудована функцией поиска и диагностирования ошибок. В каталогах содержатся данные об арматуре и приборах для обогрева.

Рассчитать систему площади всего здания можно при помощи программного приложения. От правильности результата зависит работа конструкция и стоимость работ.

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

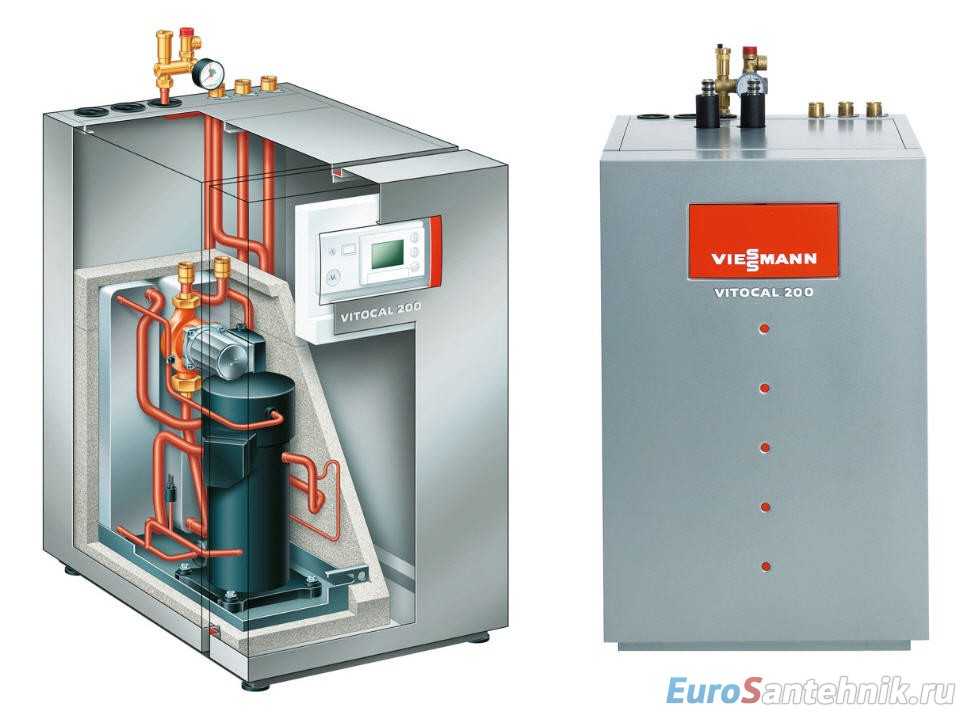

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

  1. Объем отапливаемых помещений.
  2. Климатические особенности региона.
  3. Толщина наружных стен.
  4. Наличие теплоизоляции основных конструктивных элементов здания.
  5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

  • полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
  • металлопластик;
  • сшитый полиэтилен;
  • полиэтилен с добавками PE-RT;
  • медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

  • тройниковая или по другому периметральная;
  • коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к отопительному прибору двумя способами. Через нижний или верхний розлив.

  • Нижний розлив. Этот способ розлива используют только для однотрубных систем. Трубопровод прокладывают на уровне пола, при этом вертикальные трубы можно не устанавливать. Без циркулярного насоса нижний розлив является малоэффективным.
  • Верхний розлив. Используют как для однотрубной, так и для двухтрубной системы. Благодаря тому, что распределительную трубу устанавливают под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратную трубу, вмонтированную вдоль пола.

Виды отопительных котлов

Энергонезависимые газовые котлы – самый популярный вариант обогрева. Такие котлы бывают одноконтурными и двухконтурными. Газовое отопление одноэтажного частного дома доступно там, где есть проблемы с регулярным электроснабжением. Среди преимуществ газового нагревательного котла:

  1. Стоимость его примерно на треть дешевле, чем стоимость электричества или дизельного топлива.
  2. С помощью газа можно быстро нагреть теплоноситель: за час работы температуру в доме можно повысить на 5-7 градусов.

Газовые котлы – экологичные и простые в эксплуатации. Однако нужно придерживаться правил безопасности, особенно в случае установки напольного котла, так как природный газ – взрывоопасное вещество.

Электрические котлы обладают высоким КПД, при их работе не образуются продукты сгорания – что является большим плюсом. Однако при перепаде напряжения в сети или при длительном отсутствии электроснабжения в результате аварии вы можете на несколько дней остаться без отопления. Впрочем, если есть автономная электростанция или генератор – особой проблемы это не составит. Электрические котлы бывают электродными и ТЭНовыми. Режимы регулирования мощности встречаются как ступенчатые, так и плавные.

Как и в случае с газовыми котлами, нужно обязательно соблюдать правила безопасности при установке и эксплуатации котла. Но, в отличие от газовых котлов, для установки электрических не нужно получать специальное разрешение.

Дизельные котлы. Если одноэтажный загородный дом построен в новом районе, куда еще не подведены газ или электричество, дизельный отопительный котел может стать настоящим  спасением. Дизельный котел во многом похож на газовый, но отличается от него типом горелки. Кстати, многие современные производители выпускают смешанные котлы, которые могут работать как на газе, так и на дизтопливе: нужно просто поменять горелку.

При установке такого котла нужно учитывать необходимость отвода продуктов сгорания – обычно для этого используется дымоход.

Дизельные котлы делают из чугуна или стали. Чугунные – более тяжелые, однако срок их эксплуатации дольше. Стальные – более легкие и компактные, но вряд ли такой котел прослужит десятки лет.

Также дизельные котлы требуют дополнительного обслуживания. В результате сгорания образуется сажа, поэтому горелку да и сам котел время от времени нужно очищать.

Теплогенераторы. Этот вид отопления частного домане требует установки радиаторов. Теплогенераторы могут использоваться в качестве больших тепловентиляторов или же выполняться в виде камина.

Инфракрасные обогреватели. Этот вариант автономного отопления сравнительно молодой и только набирает популярность. За час работы они способны прогреть температуру в помещении на 10 градусов, поэтому годятся для того, чтобы быстро восстановить обогрев в кирпичном доме. Затем обогреватели можно перевести в режим поддерживающего нагрева. Работают они абсолютно бесшумно, и не занимают много места: эти элементы обогрева монтируются в потолок.

Читайте так же:

Как рассчитать диаметр труб

При устройстве тупиковой и коллекторной разводки в загородном доме площадью до 200 м² можно обойтись без скрупулезных расчетов. Сечение магистралей и подводок принимайте согласно рекомендациям:

  • чтобы подать теплоноситель к радиаторам в здании 100 квадратов и менее, достаточно трубопровода Ду15 (наружный размер 20 мм);
  • подводки к батареям делаются сечением Ду10 (внешний диаметр 15—16 мм);
  • в двухэтажном доме 200 квадратов раздающий стояк делается диаметром Ду20—25;
  • если количество радиаторов на этаже превышает 5 шт., делите систему на несколько ветвей, отходящих от стояка Ø32 мм.

Самотечная и кольцевая система разрабатывается согласно иженерным расчетам. Если вы хотите определить сечение труб самостоятельно, первым делом посчитайте нагрузку на отопление каждого помещения с учетом вентиляции, затем выясните требуемый расход теплоносителя по формуле:

  • G – массовый расход нагретой воды на участке трубы, питающей радиаторы конкретной комнаты (или группы помещений), кг/ч;
  • Q – количество теплоты, потребное для обогрева данной комнаты, Вт;
  • Δt – расчетный перепад температур на подаче и в обратке, принимайте 20 °С.

Пример. Для прогрева второго этажа до температуры +21 °С необходимо 6000 Вт тепловой энергии. Стояк отопления, проходящий через перекрытие, должен приносить 0.86 х 6000 / 20 = 258 кг/ч горячей воды из котельной.

Зная часовое потребление теплоносителя, нетрудно рассчитать сечение подводящего трубопровода по формуле:

  • S – площадь искомого сечения трубы, м²;
  • V – расход горячей воды по объему, м³/ч;
  • ʋ– скорость течения теплоносителя, м/с.

Продолжение примера. Посчитанный расход 258 кг/ч обеспечивается насосом, скорость воды берем 0.4 м/с. Площадь поперечного сечения подающего трубопровода равна 0.258 / (3600 х 0.4) = 0.00018 м². Пересчитываем сечение в диаметр по формуле площади круга, получаем 0.02 м – труба Ду20 (наружный – Ø25 мм).

Заметьте, мы пренебрегли разницей плотностей воды при различной температуре и подставили в формулу значение массового расхода. Погрешность невелика, при кустарном расчете вполне допускается.
