Какие трубы лучше выбрать для отопления: сравнительный обзор

Как выбрать полипропиленовые трубы

Чтобы разобраться в том, как выбрать полипропиленовые трубы, нужно усвоить несколько важных параметров:

Рабочее давление. От этого зависит, насколько прочной окажется труба. Стоит помнить, что при повышении температуры жидкости, максимальный показатель, указанный в маркировке, снижается в 3 раза. Для холодного водопровода достаточно 10 атм. Для ГВС и отопления выбирайте значения 20-25 атм.

Толщина стенки. Еще один фактор, влияющий на прочность коммуникации. Варьирует от 2.5 до 4.5 мм. Чем показатель выше, тем лучше, особенно для длинных участков трубы на разводке или стояках.

Пропускной диаметр. Бывает от 12 до 400 мм. Влияет на скорость движения жидкости. Главное, чтобы он не был меньше впускного отверстия на подаче (резьба на водяном счетчике, выход с котла, бойлера и т. д.), иначе трубы будут замедлять движение воды и снижать напор.

Для какой температуры. Есть коммуникации только для холодной воды до 25 градусов. Они дешевле, но при подаче нагретой жидкости деформируются. Трубы для ГВС стоят дороже, но не примут форму волн после прохождения теплоносителя с температурой 90-120 градусов.

Наличие армирования. Укрепление среднего слоя выполняется стекловолокном, алюминием или фиброй. Это значительно повышает прочность конструкции и сокращает ее линейное расширение в 2 раза. Из трех вариантов лучше выбирать укрепление стекловолокном, поскольку у других технологий все зависит от качества клея (иногда трубы расслаиваются).

Количество слоев. Самые дешевые трубы однослойные. Более надежные — трехслойные. Самыми крепкими являются пятислойные. Этот показатель также важен для снижения теплопотерь при доставке теплоносителя.

№10. Так как трубы отопления лучше выбрать?

Если предполагается самостоятельный монтаж всей системы отопления, то лучше брать полипропиленовые трубы. Они дешевые, все соединения выходят полностью герметичными, а работать специальным сварочным аппаратом по полипропилену быстро научится даже тот, кто имеет минимальный строительный опыт. Больше времени уйдет не на монтаж, а на расчет и подготовительные работы. Главное, приобрести армированные стекловолокном полипропиленовые трубы и краны из нержавеющей стали, и вся система будет работать долго и надежно.

Металлопластиковые трубы – также неплохой вариант. Они, хоть и стоят дороже, но для монтажа не потребуются никакие специфические инструменты – только гаечный ключ, но соединение со временем рискует потерять герметичность.

Если располагаете средствами, то хорошим вариантом станут трубы из нержавеющей стали. Еще дороже обойдутся медные трубы, но они того стоят.

Особенности металлических водопроводов

Изделия из полимерных соединений сейчас используются повсеместно. Этот материал не ржавеет, дешев и прост в монтаже. Но металл со счетов пока тоже не списывается.

На отечественных дачах можно встретить массу металлических водопроводов, применяемых для полива насаждений на участке. Во многом это наследие советской эпохи, когда полимерных труб попросту не было. Однако не все так просто, у металла масса плюсов.

Хозяева дачных участков предпочитают полив оборудовать с помощью именно металлических труб из-за их долговечности и прочности – если на них нечаянно наступить, то они точно не поломаются

Среди плюсов поливальных труб их металла числятся:

  • устойчивость к изломам;
  • морозостойкость;
  • большой срок службы в 20–30 лет;
  • высокая механическая прочность.

Металлические водоводы можно без опаски прокладывать под пешеходными дорожками и площадками возле гаража, где ставится автотранспорт. Они не сломаются под давлением сверху. Могут согнуться, но не переломятся.

Полимерные изделия такие нагрузки вряд ли выдержат. Полимерные трубы по сравнению с металлическим трубопрокатом слишком хрупки. А зимой собранные из них водопроводы без утепления на улице вовсе лучше не эксплуатировать.

Металлические трубы для организации полива на даче делаются из подходящих материалов:

  • стали;
  • оцинкованной стали;
  • меди.

Главный недостаток первого варианта – высокая подверженность коррозии. При нахождении в земле стальной трубопровод изнутри и снаружи начинает быстро ржаветь. Использование оцинкованной нержавейки с большей коррозионной стойкостью позволяет продлить срок службы подобного водовода, но приводит к его существенному удорожанию.

Медным трубам ржавчина не страшна, но стоят они немало. Плюс нельзя забывать о проблеме воровства. Не все дачные поселки охраняются. А медь – это желанная добыча для непрошеных посетителей, посещающих чужие пустующие дачи зимой с целью воровства. Она всегда будет в цене на базах скупки металлолома.

По сравнению с пластиковыми аналогами трубы из металла дороги, тяжелы и более сложны в монтаже, однако если их не своруют, то прослужат они гораздо дольше своих визави

Нередко система полива укладывается в землю. Выкапывать ее на зиму – значит, нагружать себя дополнительной работой. Обычно она консервируется и остается в грунте. Но пластик при морозах становится хрупким, что нередко приводит к его разрушению.

А сталь и медь спокойно переносят отрицательные температуры. Трубы из них без опаски можно оставлять в грунте на зиму. Надо лишь до холодов слить из них воду.

С маркировкой и сортаментом фитингов для соединения стальных труб ознакомит следующая статья, которую мы рекомендуем прочесть.

Отопление из ППТ своими руками

Чтобы обустроить отопление в частных домах из полипропиленовых труб своими руками, предварительно потребуется подготовить расходные материалы и инструменты, включая паяльник и соединительные фитинги. Чтобы получить надежную в эксплуатации систему, перед ее монтажом потребуется выполнить ряд условий:

основное внимание при проведении работ уделяется укладке теплового контура; подготовленные ранее фитинги и комплект тройников следует подобрать по размеру; в сварочном аппарате должна иметься насадка, соответствующая диаметру рабочих труб и фитингов. В одноэтажном частном доме монтировать отопление на основе полипропиленовых труб самому рекомендуется в следующей последовательности:

В одноэтажном частном доме монтировать отопление на основе полипропиленовых труб самому рекомендуется в следующей последовательности:

  1. Подготавливается схема или чертеж разводки трубопровода.
  2. Рассчитывается метраж при однотрубной или двухтрубной разводке, а затем подбираются фитинги необходимого размера.
  3. Подобранные в соответствии с параметрами и схемой трубы нарезаются с помощью специальных ножниц.
  4. Паяльник ставится на горизонтальную плоскость, после чего его рабочая головка разогревается до 260 градусов.

Рабочие части фитинга и трубы обезжириваются посредством уайт-спирита, а затем надеваются на нагревательный элемент паяльника с последующим оплавлением кончиков. После некоторой выдержки детали извлекаются из головки нагревателя, два сочленяемых элемента вставляются один в другой. По истечении примерно 10-15 секунд место сварки превращается в сплошной и полностью герметичный монолит.

Время разогрева трубных заготовок и фитингов зависит от их толщины, а также от наличия или отсутствия металлического и стекловолоконного защитного покрытия и ряда других факторов. Все необходимые данные по порядку пайки изделий из ПП приводятся в инструкции по эксплуатации паяльного аппарата

Здесь же можно найти временя нагрева изделий. Для этого потребуется обратить внимание на фирменную маркировку. Чтобы образующееся сочленение получилось качественным, нужно ознакомиться с техническими характеристиками

Схема подключения

Прежде чем приступить к обустройству системы отопления из полипропилена в доме своими руками, потребуется определиться со схемой разводки, которая может быть одноконтурной или двухконтурной. Поскольку в частном строении условия для естественного перемещения носителя отсутствуют, в систему придется включить нагнетающий насос. В этом случае потребуется выбрать соответствующий тип труб ПП, способных выдержать возросшее давление в двухконтурной разводке с принудительной циркуляцией.

В схеме нужно указать положение отдельных элементов обслуживающей отопление контрольно измерительной аппаратуры.

Сравнительный анализ металлических и пластиковых труб

Несмотря на разнообразный ассортимент материалов, которые предлагают для разводки систем отопления, на ключевых позициях по-прежнему остаются трубы, изготовленные путем металлопроката.

Из черного металла

Нижний предел температуры плавления стальных изделий составляет 1500 градусов по Цельсию, что является несомненным плюсом. Еще одно преимущество заключается в собственной жесткости стальных труб, это позволяет использовать минимальное количество креплений. Но материал отличает также ряд недостатков. Из-за высокого коэффициента теплопроводности продвижение теплоносителя к радиаторам сопровождается немалыми потерями. Кроме этого, стальные изделия легко поддаются коррозии, что означает невозможность использования их в скрытой проводке.

Трубы из нержавейки

Обладают высокими эксплуатационными качествами, проявляя устойчивость к большинству внешних факторов и отличаясь собственной жесткостью. Поэтому стоит отметить следующий ряд положительных характеристик:

  • отсутствие реакции на электрохимические воздействия;
  • устойчивость к высокому давлению;
  • эстетичный вид, не изменяющийся со временем.

При сборке системы из данного материала практически не возникает разнообразных сложностей. Они прекрасно служат как при открытой, так и при внутренней проводке. Единственным отрицательным качеством подобной системы является ее высокая стоимость.

Трубы из меди

Использование этого материала в системе отопления обеспечит не один десяток лет безотказной работы. Дополнительное преимущество, обеспечивающее продолжительный срок эксплуатации медных труб, получается благодаря тому, что соединения, используемые в монтаже, не поддаются тепловому разрушению. Однако стоимость такой системы также довольно высока. Кроме этого, сборка из медных труб отнимает очень много времени из-за того, что соединения выполняются методом пайки. Также следует учитывать, что при медной разводке нельзя применять алюминиевые батареи, ведь эти два металла вступают в электрохимическую реакцию.

Трубы из пластика

Базовым материалом для производства пластиковых изделий служит полипропилен, а для пущей прочности его часто сшивают из нескольких слоев. Пластик обладает рядом преимуществ, основным из которых служит полная химическая инертность. Это значит, что материал совершенно не вступает в реакцию с теплоносителем, также он не подвержен окислению или коррозии. Кроме этого, вещество обладает высокой пластичностью, что делает его удобным в монтаже. На современном рынке представлено три разновидности пластиковых изделий.

Полипропиленовые

Для труб системы отопления применяют армированный полипропилен, в качестве укрепляющего каркаса в этом случае используют алюминий. Среди положительных свойств такого материала стоит отметить устойчивость к растяжению за счет металлического армирования, расположенность к скрытому способу укладки и высокую техничность монтажа. Все соединения осуществляются путем оплавления поверхности особым паяльником, выполнить эту процедуру можно лишь пройдя специальную подготовку.

Сшитый полиэтилен

Данный материал проходит обработку, позволяющую ему проявлять устойчивость к высоким температурным режимам и механическим повреждениям. Однако трубы, изготовленные данным методом, уступают аналогам из армированного пропилена в стойкости к давлению. Поэтому для систем отопления они практически не используются, хотя вполне пригодны для комплектации теплых полов, где и нашли свое основное применение.

Металлопластик

Это трубы, выполненные из двух слоев сшитого полиэтилена, которые разделены алюминиевой вставкой толщиной 0,4 мм. Прежде чем выбрать трубы, изготовленные из этого материала, всегда нужно уточнить их пригодность для использования в системах отопления. Монтируется система из металлопластиковых труб при посредстве специальных соединительных фитингов. Изделия, изготовленные данным способом, отличаются самой высокой прочностью, легки в монтаже и прекрасно подходят для скрытой разводки.

Классификация

Чтобы при сборке, эксплуатации трубопровода не возникло проблем, нужно правильно выбрать материал, из которого изготавливаются отдельные элементы. Виды труб отопления:

  • из металла — применяются разные виды;
  • из пластика (полипропилен);
  • из металлопластика (комбинирование двух материалов).

Металлические

Виды металлических труб отопления:

  • стальные;
  • медные;
  • из нержавейки.

Преимущества стали:

  1. Устойчивость к гидроударам, воздействию высоких температур.
  2. Долговечность, износоустойчивость.
  3. Высокий показатель теплопроводности.
  4. Температурное расширение на низком уровне.

Недостатки:

  1. Низкая устойчивость к образованию ржавчины.
  2. Большой вес.
  3. Проводимость блуждающих токов.
  4. Сложность монтажа отдельных элементов.

Преимущества меди:

  1. Долговечность.
  2. Высокий показатель теплопроводности.
  3. Устойчивость к образованию ржавчины.

Серьезных недостатков у медных деталей нет. Однако технические характеристики этого материала обуславливаются высокой ценой.

Преимущества нержавеющей стали:

  1. Устойчивость к образованию ржавчины, долговечность.
  2. Высокая теплопроводность.
  3. Устойчивость к скачкам давления, перепадам температур.
  4. Малое температурное расширение.

Недостаток деталей из нержавеющей стали — высокая цена.

Пластиковые

Преимущества пластика:

  1. Долговечность — 50 лет.
  2. Устойчивость к появлению ржавчины.
  3. Низкая цена.
  4. Герметичность системы.

Недостатки пластика:

  1. Для монтажа нужно покупать дополнительное оборудование.
  2. Высокие температуры разрушают материал.
  3. Низкая теплопроводность.

Металлопластиковые

Преимущества металлопластика:

  1. Срок службы — 50 лет.
  2. Блуждающие токи не передаются через металлопластик.
  3. Высокая герметичность.
  4. Устойчивость к появлению ржавчины.
  5. Прочность выше, чем у пластика.
  6. Для создания сложных форм можно сгибать детали.

Недостатки:

  1. Слабая устойчивость к воздействию УФ лучей.
  2. Разрушение материала от воздействия высоких температур.
  3. Высокая цена.

Разновидности труб из пропилена

Поскольку изделия из этого вида пластика выпускаются в широком ассортименте существует несколько видов классификаций.

Различная цветовая гамма

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне)

Единственным исключением является пластиковая продукция радикально черного оттенка

Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета

Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.

Конструкции разного типа

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

  • однослойные, состоящие из одного слоя пластика;
  • многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Разновидности многослойных труб

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.

Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.

Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.

Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки

Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.

Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

№4. Стальные трубы для отопления

Стальные трубы до некоторых пор были самым популярным и практически единственным вариантом организации отопительной системы. Время шло, появились достойные альтернативы, но при этом стальные трубы до сих пор устанавливаются, правда, преимущественно в частных домах. Производят их из качественной углеродистой стали.

Основные достоинства:

  • прочность, надежность, высокая устойчивость к гидроударам, скачкам давления и температуры в системе. Материал не боится механических повреждений;
  • низкий коэффициент температурного расширения, поэтому обходиться можно и без компенсаторов;
  • высокая теплопроводность;
  • доступная стоимость по-прежнему остается одной из основных причин выбора данного типа труб.

Минусы:

  • невысокая коррозионная стойкость. Постепенно трубы начинают зарастать, их пропускная способность падает. Более того, коррозионные процессы могут привести к образованию протечек и выходу трубы из строя. Чтобы этого избежать, рекомендуют защищать поверхность трубы методом цинкования;
  • большой вес и габаритность;
  • сложный монтаж. Отдельные элементы соединяются в систему с помощью сварки. Если нет навыков работы со сварочным аппаратом, то для выполнения монтажных работ понадобится помощь профессионалов. Сварка – это еще и высокая вероятность повреждения предметов и поверхностей, находящихся поблизости. Альтернативный вариант – резьбовое соединение отдельными элементами, но нарезка резьбы – это не менее кропотливое и трудоемкое занятие. К тому же, придется столкнуться с многочисленными муфтами, уголками и тройниками, от качества установки которых зависит главное – целостность всей системы;
  • материал проводит блуждающие токи, которые повреждают внутреннюю поверхность труб.

Металлопластиковые трубы – выбор сантехника

Трубы из металлопластика представляют собой тонкие алюминиевые трубы, плотно покрытые полиэтиленовой оболочкой с внутренней и наружной стороны.

Сравнительно новый материал на рынке товаров для отопления быстро стал популярен благодаря своим полезным свойствам.

Преимущества металлопластиковых труб:

  • Гибкость и сохранение своей формы.
  • Легкость материала и простота монтажа (как в стены, так и в пол).
  • Непроницаемость кислорода, вследствие чего устойчивость к коррозии.
  • Долговечность (более 20 лет эффективной службы).
  • Высокая стойкость к температурным перепадам. Рабочая температура: +95 С. Максимальная: +110 С.
  • Малое расширение при нагревании.
  • Полимерная поверхность не позволяет появляться плесени и грибкам.
  • Цена относительно высокая, но ниже, чем у медных труб.

Недостатки металлопластиковых труб:

  • Большое количество подделок на рынке
  • Высокая стоимость на крепежные соединения (фитинги)
  • Слабость фитингового соединения, которое после нескольких затяжек может разорваться.

Характеристики полипропиленовых изделий

Если металлопластик по внутренней структуре представляет собой композит из нескольких слоев, то полипропиленовая труба полностью пластиковая.

Исключения составляют лишь изделия с армированием в виде перфорированной фольги из алюминия. Да и то фольгированная прослойка не склеивается в них с пластиком, как у выше рассмотренного конкурента, а впаивается в пластмассу.

Полипропиленовые трубы в магазинах встречаются в четырех вариантах:

  1. PN10 (1 МПа) – для ХВС с температурой воды до +20 °С и «теплого пола» с рабочей температурой до +45 °С.
  2. PN16 (1,6 МПа) – для ХВС и ГВС с температурой до +60 °С.
  3. PN20 (2 МПа) – для ГВС (до +80 °С).
  4. PN25 (2,5 МПа) – для ГВС и трубопроводов централизованного отопления с температурой теплоносителя до +95 °С.

Отсутствие клея и монолитность пластика (даже в случае армирования) делают трубное изделие из полипропилена более прочным. Здесь этот вариант выигрывает у металлопластика.

Трубы PPR выпускаются в сером, зеленом, белом и черном цветовом исполнении. В первых трех случаях это просто расцветка для упрощения выполнения разводки. А черный окрас означает, что изделие имеет в своем составе добавки, защищающие его от ультрафиолета.

В металлопластиковой трубе алюминиевый слой в толще полиэтиленовой стенки находится приблизительно посередине. А в изделии из полипропилена PN25 алюминий смещен к внешней его стороне. В данном случае эта прослойка выполняет исключительно армирующие функции. Нередко алюминий меняют на стекловолокно, которое с задачей усиления справляется ничуть не хуже.

Чтобы прочесть более подробно о характеристиках, сортаменте, видах и особенностях полипропиленовых труб и фитингов, использующихся для их монтажа, переходите по этой ссылке.

Соединение полипропиленовых труб производится пайкой с помощью специального паяльника. Даже при небольшой практике работать с ним несложно. Однако есть один нюанс – если температура полипропилена в месте стыка будет слишком низкой либо слишком высокой, то соединение получится непрочным.

При этом вероятность недогрева пластика и связанных с ним протечек резко возрастает при работе на холоде. При минусовых температурах монтаж PPR-труб вообще запрещено производить. Производители рекомендуют сборку полипропиленовых трубопроводов выполнять лишь в помещениях, где воздух прогрет выше +10 °С.

Фитинги для монтажа полипропиленовых труб стоят дешево, но трудоемкость и стоимость выполнения их паяния выше, нежели у конкурента из PEX-AL-PEX

По достоинствам и недостаткам полипропилен в целом схож с металлопластиком. Единственное исключение – тепловое расширение. При повышении температуры PPR-труба начинает деформироваться. Это от нагрева расширяется пластик, а скомпенсировать данное расширение в этом случае нечем.

Трубы в итоге провисают. Причем они могут не просто провиснуть, а и упереться поворотом или торцом с заглушкой в стену. И тогда возможно разрушение трубопровода

При монтаже PPR эту особенность важно учитывать, предусматривая в схеме разводки компенсирующие элементы и скользящие опоры

Сравнительный обзор цен

В строительных, сантехнических магазинах можно купить трубы отопления, которые производятся из разных материалов:

  1. Медь. Средняя цена за 1 метр (диаметр 20 мм) — 250 рублей. Допустимые температуры рабочей жидкости — до 500 градусов по Цельсию. Передают блуждающие токи, что является недостатком.
  2. Полипропилен. Средняя цена за 1 метр — 50 рублей. Подходят для работы с жидкостями температурой до 95 градусов. Не окисляются. Не выдерживают сильные гидроудары.
  3. Металлопластик. Средняя цена за 1 метр — 40 рублей. Температурный максимум — до 150 градусов. Срок активной эксплуатации —15 лет.

Цены изменяются зависимо от диаметра, толщины стенок, известности производителя.

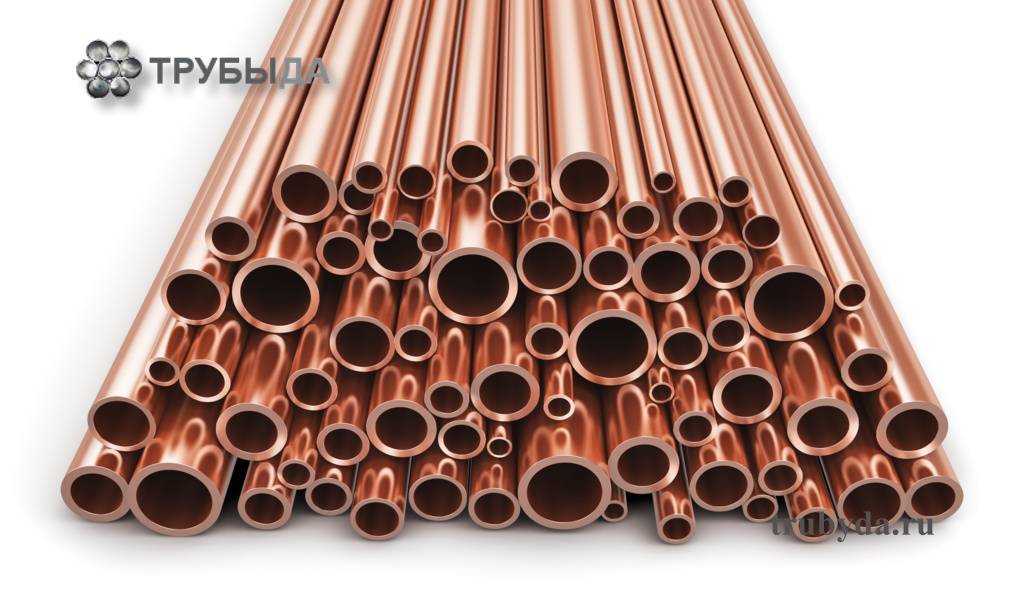

Трубы из меди для отопления

Правила монтажа труб для отопления своими руками

Установка системы отопления из меди с помощью специальных пресс-фитингов вполне можно выполнить своими руками. Образуются разъемные соединения, которые можно разобрать и собрать при необходимости.

Необходимые инструменты и материалы

Для разводки системы отопления понадобятся:

  • Ножовка по металлу, а еще лучше – труборез.
  • Напильник, наждачная бумага.
  • Калибратор.
  • Два гаечных ключа.
  • Трубогиб.

Чертежи и схемы

В первую очередь нужно начертить схему или чертеж. Это поможет определиться с количеством фитингов и правильно закупить материалы.

Технология монтажа

Технология монтажа при помощи компрессионных фитингов проста. Фитинги для медных трубопроводов делают из латуни. Они отличаются от фитингов для пластика – внутреннее упорное кольцо делается без разреза (см. фото). Особого оборудования не требуется.

Ход работ

  1. Сначала отрезается и зачищается от заусенцев. Затем калибратором срез калибруется так, чтобы он имел круглую форму (медь мягкая и заготовка при резке сминается).
  2. Затем с фитинга скручивается обжимная гайка, надевается на заготовку, патрубок вставляется в фитинг, гайка закручивается вручную с небольшим усилием.
  3. Затем захватывают фитинг гаечным ключом, вторым ключом затягивают гайку на 1-1,5 оборота.
  4. С другой стороны заготовки работы повторяются. Затем вся заготовка монтируется в систему. Для поворотов применяют угловые фитинги, но можно изогнуть трубу с помощью трубогиба.
  5. Примерно через 80 сантиметров устанавливаются кронштейны.
  6. После сборки система заполняется водой и испытывается. При необходимости гайки подтягиваются с помощью гаечных ключей.

Все нюансы монтажа можно увидеть на нашем видео:

Особенности монтажа

Нельзя использовать монтаж трубопроводов на компрессионных фитингах для системы теплого пола.

Не стоит увеличивать и уменьшать диаметры трубопроводов – это не улучшит отопление и приведет к разбалансировке системы.

Конструктивные характеристики

Чаще всего используют радиаторы из стальных гладких труб. Сварка гладких труб бывает регистровая и змеевидная. У регистровых может быть 2 вида соединения труб — это колонка и нитка. Колонка — соединение каждой трубы между собой по обеим сторонам с помощью перемычек. При соединении «нитка» перемычки устанавливаются попеременно, то с одной, то с другой стороны. Так обеспечивается последовательное соединение, а теплоноситель обтекает все трубы поочередно.

Радиатор отопителя может быть сварен не только из круглых, но и из квадратных труб. Они не многим отличаются, но с ними сложнее работать и выше гидравлическое сопротивление. Хотя такие радиаторы намного компактнее.

Площадь соприкосновения металла с воздухом в таком случае значительно больше, что повышает теплоотдачу. Такие регистры отопления выглядят не слишком презентабельно, но они хорошо обогревают помещение, несмотря на температуру за окном.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
