Теплоноситель в замкнутой системе отопления при нагреве неизбежно расширяется, что создает избыточное давление в трубах и может привести к разрыву соединений. Правильный подбор оборудования позволяет компенсировать этот объем и стабилизировать давление. Процесс выбора и расчета занимает от 30 минут до нескольких часов, а стоимость базового устройства начинается от 2000 рублей. Понимание того, как выбрать расширительный бак, помогает обеспечить безопасность всего инженерного узла и продлить срок службы котла. Данный подход гарантирует стабильную работу системы в зимний период.
Принцип работы расширительного сосуда основан на физическом свойстве жидкостей увеличиваться в объеме при повышении температуры. В открытых системах лишний объем воды просто поднимается в верхнюю точку системы, а в закрытых — сжимает специальную мембрану или газ. Без такого устройства давление в контуре будет расти до тех пор, пока не сработает предохранительный клапан, сбрасывая воду наружу. Это делает бак критически важным элементом для предотвращения аварийных ситуаций.

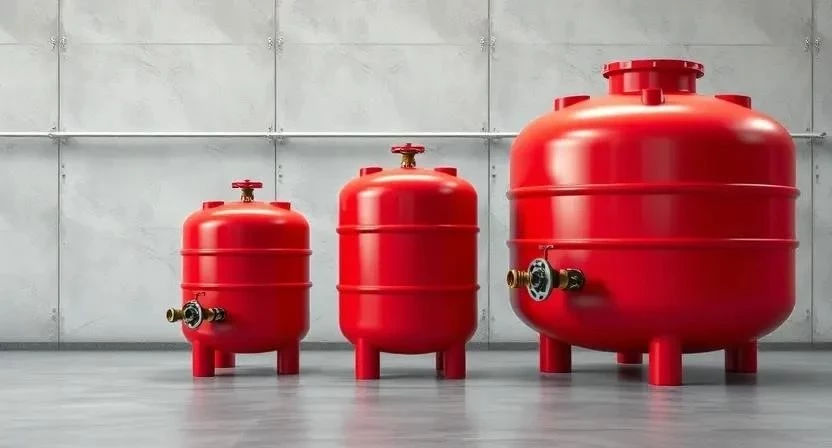

Разновидности и классификация сосудов
Конструктивно устройства делятся на открытые и закрытые модели. Открытые баки представляют собой емкости, сообщающиеся с атмосферой, и обычно устанавливаются в самой высокой точке дома. Закрытые модели работают под давлением и оснащены внутренним разделителем. Мембранные баки используют эластичную перегородку, которая отделяет воду от сжатого воздуха, предотвращая их смешивание и коррозию стенок. Диафрагмовые варианты работают схожим образом, но имеют иную конструкцию крепления разделителя.
| Вид бака | Описание конструкции | Применение | Главная особенность |
|---|---|---|---|
| Открытый | Емкость с отверстием в верхней части | Старые системы, частные дома | Работает за счет гравитации |
| Закрытый | Герметичный стальной сосуд | Современные котлы, квартиры | Работает под давлением |
| Мембранный | Бак с резиновой грушей внутри | Замкнутые контуры отопления | Исключает контакт воды с воздухом |
| Диафрагмовый | Бак с плоской перегородкой | Промышленные системы | Высокая устойчивость к давлению |
| Для ГВС | Специальное покрытие мембраны | Водонагреватели, бойлеры | Защита от перегрева воды |
Технические параметры и характеристики
Рабочее давление определяет диапазон, в котором устройство функционирует без риска повреждения. Максимальное давление указывает предел, при котором корпус может потерять герметичность. Объем подбирается исходя из общего количества теплоносителя в системе. Материал корпуса обычно представляет собой сталь с внутренним антикоррозийным покрытием или нержавейку. Тип соединения может быть резьбовым или фланцевым, что влияет на простоту монтажа. Экологичность мембраны важна для систем с питьевой водой, где используются материалы, не выделяющие токсинов.
| Параметр | Типичное значение | Что это означает для системы |
|---|---|---|
| Рабочее давление | 1.5 – 3.0 бар | Оптимальный режим работы без сброса воды |
| Макс. давление | 6.0 – 10.0 бар | Порог безопасности до разрыва корпуса |
| Объем | 8 – 100 литров | Способность вместить расширенный объем воды |
| Материал корпуса | Углеродистая сталь | Обеспечивает жесткость и прочность конструкции |
| Температурный класс | до +95°C | Допустимый нагрев теплоносителя |
Области применения оборудования
В односемейных домах чаще всего используют закрытые мембранные баки из-за их компактности и надежности. Многоквартирные здания требуют более объемных сосудов, которые устанавливаются в технических помещениях. Оборудование полностью совместимо с газовыми и электрическими котлами, обеспечивая их защиту от гидроударов. Существуют ограничения по установке: бак не должен находиться в местах с экстремально низкими температурами без теплоизоляции, чтобы избежать замерзания воды в патрубке.

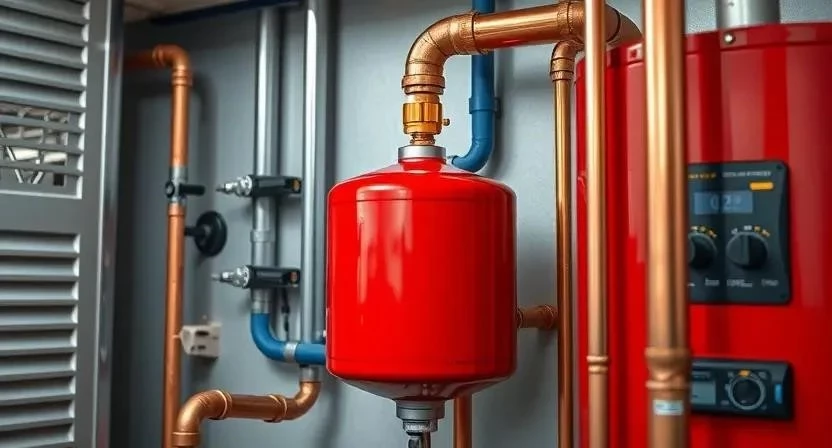

Технология монтажа и установки
Для проведения работ потребуется определенный набор инструментов и соблюдение последовательности действий. Размещение в котельной должно быть таким, чтобы оставался доступ к ниппелю для подкачки воздуха.
- Разводной ключ (для затяжки гаек)
- Фум-лента или сантехнический лен
- Манометр (для контроля давления)
- Ножной или автомобильный насос
- Строительный уровень
- Труборез или ножовка по металлу
- Набор отверток
- Ветошь для очистки соединений
- Подготовка поверхности и крепление кронштейна к стене (30 мин).
- Установка бака на крепление и проверка уровня (15 мин).
- Подключение к системе через группу безопасности или напрямую к котлу (40 мин).
- Проверка начального давления воздуха в баке через ниппель (20 мин).
- Подкачка воздуха до значения, соответствующего давлению в системе (20 мин).
- Заполнение системы отопления теплоносителем (60 мин).
- Выпуск воздуха из радиаторов и верхних точек контура (40 мин).
- Контрольный замер давления при холодном и горячем состоянии воды (30 мин).
- Проверка всех резьбовых соединений на герметичность (15 мин).
Пример из опыта: Однажды при монтаже в частном доме забыли подкачать воздух в баке перед запуском системы. В итоге при первом же нагреве сработал предохранительный клапан, и котельная была залита водой, так как бак был заполнен жидкостью вместо воздуха.
Расчет объема и подбор
Объем сосуда рассчитывается по формуле, где учитывается общий объем теплоносителя и разница температур между начальным заполнением и максимальным нагревом. Обычно принимается коэффициент расширения около 10% от общего объема системы.
| Площадь дома (м2) | Объем системы (л) | Рекомендуемый бак (л) | Давление (бар) | Примечание |
|---|---|---|---|---|
| 50 | 60-80 | 8 | 1.5 | Для малых котлов |
| 100 | 120-150 | 18 | 1.5 | Стандартный вариант |
| 150 | 200-250 | 24 | 2.0 | Для двухэтажных домов |
| 200 | 300-350 | 35 | 2.0 | Повышенный запас |
| 300 | 450-500 | 50 | 2.5 | Промышленные серии |
Пример из опыта: Для дома площадью 110 м2 с общим объемом воды 140 литров я рассчитал бак на 12 литров, но установил на 18 литров. Это позволило реже корректировать давление в системе при сильных перепадах температуры зимой.
Обзор производителей
Рынок разделен на премиум-сегмент (европейские бренды, такие как Reflex или Zilmet) и бюджетный сегмент (Китай, Россия). Премиальные модели отличаются более качественной мембраной из EPDM-каучука и точной заводской настройкой давления. Бюджетные варианты подходят для простых систем, но требуют более частого контроля давления воздуха. Страны производства варьируются от Италии и Германии до КНР.
Преимущества и недостатки закрытых систем
Закрытые мембранные баки стали стандартом в современном строительстве благодаря ряду достоинств:
- Компактные размеры и эстетичный вид
- Отсутствие контакта теплоносителя с кислородом (меньше коррозии)
- Стабильное давление в любой точке системы
- Возможность установки в любом месте контура
- Защита от замерзания при правильном монтаже
- Снижение риска завоздушивания системы
- Автоматическая компенсация расширения
- Долгий срок службы при обслуживании
Однако существуют и минусы по сравнению с открытыми баками:
- Необходимость периодической подкачки воздуха насосом
- Риск разрыва мембраны со временем
- Требуется установка манометра для контроля
- Сложность ремонта при повреждении внутренней перегородки
- Зависимость от герметичности ниппеля
Сравнение различных типов баков
| Характеристика | Открытый бак | Закрытый бак | Мембранный бак |
|---|---|---|---|
| Надежность | Высокая (нет мембраны) | Средняя | Высокая |
| Цена | Низкая | Средняя | Средняя/Высокая |
| Срок службы | Очень долгий | Средний | Долгий |
| Монтаж | Сложный (только верх) | Простой (в любом месте) | Простой |
| Коррозия | Высокий риск | Низкий риск | Минимальный риск |
Пример из опыта: Сравнивая бюджетный китайский бак и итальянский Zilmet в течение 5 лет, я заметил, что в бюджетном модели мембрана начала «травить» через 3 года, в то время как премиальный вариант не потребовал даже подкачки воздуха.
Стоимость и рекомендации по покупке
Средние рыночные цены зависят от объема: маленькие баки на 8 литров стоят от 2000 до 4000 рублей, большие на 50 литров могут достигать 15 000 рублей. На стоимость влияет материал (нержавеющая сталь дороже обычной) и бренд. При покупке следует проверить качество сварных швов, отсутствие вмятин на корпусе и плотность прилегания колпачка ниппеля. Рекомендуется покупать оборудование в специализированных магазинах с гарантией не менее одного года.
Анализ пользовательского опыта
Пользователи в отзывах часто жалуются на внезапный выход из строя мембраны, что проявляется в резком скачке давления и срабатывании клапана. Профессиональные монтажники отмечают, что большинство таких поломок связано с использованием дешевых моделей или неправильным начальным давлением воздуха. Опытные мастера советуют раз в год проверять давление в баке с помощью обычного автомобильного манометра, чтобы избежать преждевременного износа резины.
Ответы на частые вопросы

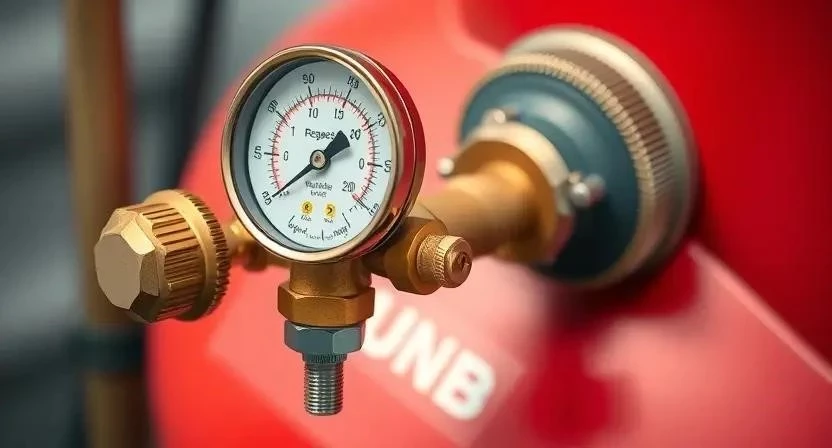

Как проверить давление в баке? Нужно открутить колпачок ниппеля и приложить к нему манометр при выключенном насосе и слитой воде из системы.
Нужно ли подкачивать воздух? Да, со временем воздух может просачиваться через мембрану или ниппель, что требует коррекции давления.
Почему бак стучит при работе? Это может быть признаком отсутствия воздуха в баке (заполнен водой) или наличия воздушных пробок в трубах.
Как часто менять мембрану? В качественных баках она служит 7-10 лет, в бюджетных может потребоваться замена через 3-5 лет.
Можно ли использовать гидроаккумулятор вместо расширительного бака? Технически они похожи, но расширительные баки рассчитаны на более высокие температуры теплоносителя.
Что делать, если из клапана течет вода? Скорее всего, в баке закончился воздух или он слишком мал для объема системы.
Где лучше ставить бак: до или после насоса? Рекомендуется устанавливать бак до циркуляционного насоса, чтобы он работал на «подаче».
Влияет ли цвет бака на его свойства? Нет, цвет является лишь маркетинговым или брендовым обозначением.
