Gsm для газового котла: что такое, как работает, преимущества покупки

Модулирующие горелки, протокол OpenTherm и погодозависимая автоматика

На сегодняшний день самыми современными и технологически совершенными системами управления отоплением являются приборы, работающие под управлением протокола OpenTherm.

Не вдаваясь в узкоспециализированные подробности, рассмотрим три главных особенности, которые отличают оборудование с OpenTherm от описанного выше.

Особенность первая: управление модуляцией пламени

Появление новых газовых котлов с горелками, способными управлять модуляцией пламени, открыло новые возможности в организации экономичного и эффективного отопления. Поясним, что модуляцией пламени называется регулирование мощности нагрева. При слишком большой мощности происходит частое включение и выключение котла (тактование), а при малой – достижение заданной температуры делается невозможным. Т.е. наилучшей модуляцией пламени считается уровень горения, при котором котел не выключается, и достигнуто заданное значение температуры. Иными словами, управление модуляцией пламени – это способность автоматики котла, в зависимости от внешних условий, оптимально изменять интенсивность горения пламени горелки, не выключая её. Ни один из описанных выше способов управления котлом не может управлять модуляцией пламени. Для работы с новыми горелками был придуман протокол OpenTherm, который позволил эффективно объединить функционирование новых горелок с возможностями «умной» погодозависимой автоматики и электроники.

Особенность вторая: работа с автоматикой

По сути дела, OpenTherm – это мост, который был проложен между производителями котлов и производителями прочей электроники и автоматики. Единый, не зависящий ни от кого, протокол стандартно описывает все основные команды по работе с модулирующими горелками. Это позволяет подключить к нему самое разнообразное оборудование: от термостата до программируемых термоконтроллеров, к которым может быть присоединено большое количество термодатчиков. Современные термоконтроллеры представляют собой программируемые приборы, которые в состоянии обрабатывать показания термодатчиков, расположенных как в различных зонах отапливаемого объекта, так и на улице. Теплоконтроллер поддерживает заданное значение целевой температуры и может его изменять в зависимости от команд пользователя, времени суток или дня недели. Анализируя полученные данные температуры снаружи и внутри помещения, контроллер задает погодозависящий режим работы для модулирующей горелки котла и насосов (см. рис.3).

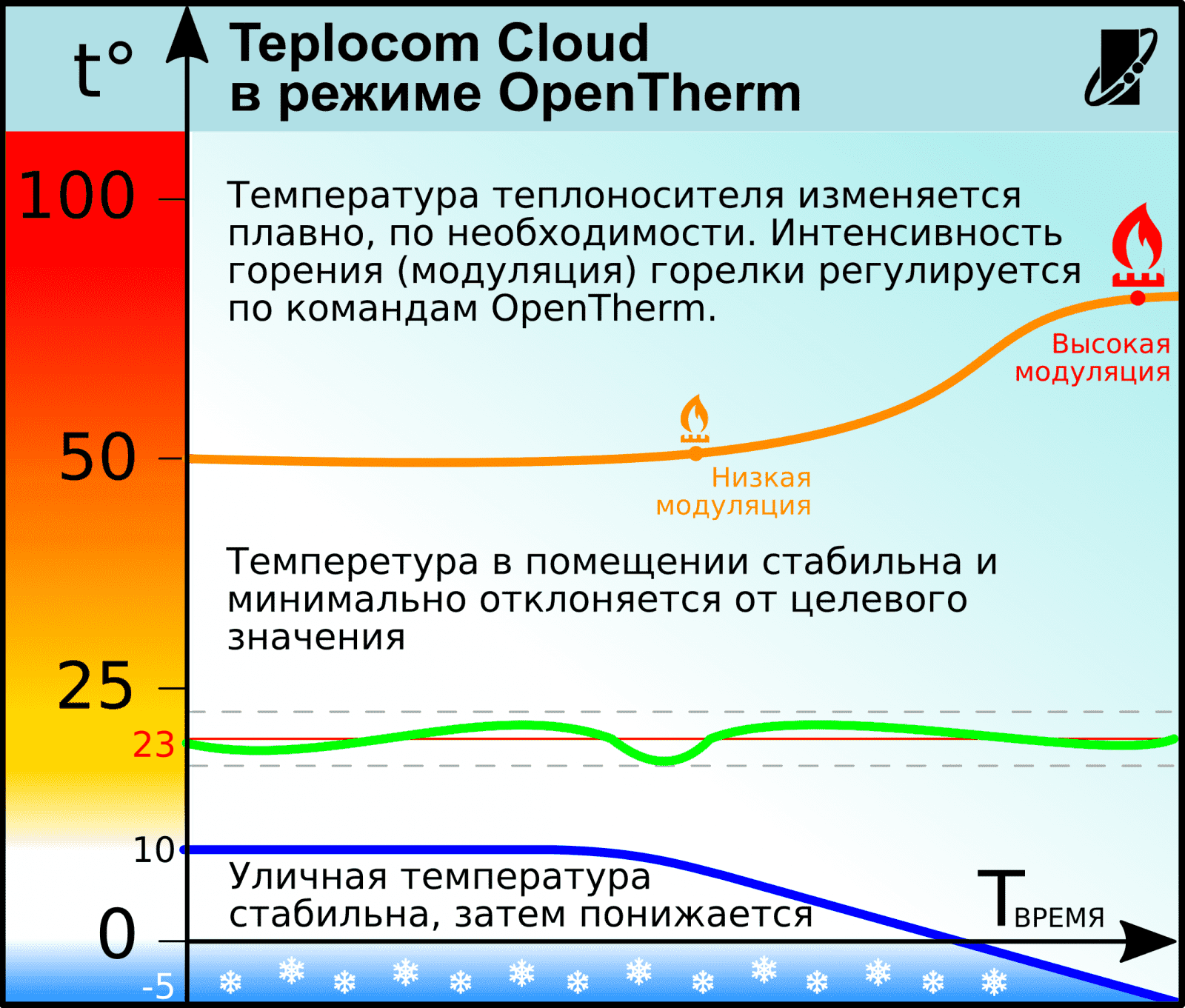

Рис.3. Регулирование температуры теплоинформатором Teplocom Cloud

На графике мы можем видеть, что горелка практически не выключается, а только меняет интенсивность своего горения. При этом, вне зависимости от внешних условий, график целевой температуры меняется крайне незначительно и лежит в границах гистерезиса теплосистемы. Дополнительными преимуществами этой системы управления является заметное повышение ресурса работы горелки (отсутствуют циклы розжига, быстрого нагрева и остывания), а также достигается существенная экономия газового топлива.

Особенность третья: доступ к настройкам автоматики и фиксирование ошибок

Наличие «умного» управления и существование обратной связи между котлом и управляющим оборудованием открывает третью особенность протокола OpenTherm – возможность по одному протоколу получить полный доступ к настройкам автоматики котла и произвести их изменение с любого управляющего устройства (смартфона). Дополнительно открывается доступ к информации обо всех ошибках, случившихся при работе тепловой системы, что даёт неоценимый инструмент для обслуживающего и контролирующего работу оборудования персонала.

Плюсы:

• Минимальное колебание температуры воздуха в доме вне зависимости от температуры на улице, что обеспечивает максимальный комфорт;
• Минимальный расход топлива по сравнению с другими методами управления;
• Корректировка температуры идет за счет изменения модуляции пламени горелки, что минимизирует количество циклов включения/выключения;
• Возможность удаленного мониторинга состояния котла и изменения его настроек.

Минусы:

Более высокая цена по сравнению с другим оборудованием, что компенсируется за счет меньшего потребления газа.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Особенности дистанционного управления

Управление отоплением в загородном доме через GSM или по сети Интернет по достоинству оценят владельцы загородных домов или дач, рассчитанных на круглогодичное использование. Если приходится надолго оставлять дом без присмотра, появляются опасения относительно функционирования отопительной системы – к примеру, если котел по какой-либо причине погаснет и автоматически не включится, система перемерзнет. Это чревато разгерметизацией контура и необходимостью серьезно вложиться в ремонт.

Удаленное управление отоплением характеризуется целым рядом преимуществ:

• за счет функционирования в экономичном режиме снижаются затраты на энергоноситель и продлевается срок эксплуатации оборудования, так как оно меньше изнашивается при пониженных нагрузках;
• отопительную систему можно включить в общую сеть дома, созданную для инженерных систем — это снизит суммарные затраты на их функционирование.

Управления котлом, как по GSM (SMS) так и через Интернет дает возможность:

• следить за поддержанием стандартного режима работы автономной отопительной системы с равномерным прогревом всего дома;
• при необходимости обеспечивать выборочный нагрев помещений в соответствии с личными предпочтениями;
• предотвратить перемерзание трубопровода отопительной системы во время длительного отсутствия хозяев в холодные месяцы;
• заблаговременно переключать отопительную систему из экономичного режима в штатный, чтобы к приезду хозяев коттедж или дачный дом был прогрет;
• в режиме онлайн контролировать состояние и функционирование отопительной системы, оперативно получать информацию о неполадках.

Скриншот из личного кабинета GSM-контроллера управления отоплением

Система управления автономным отоплением может быть первым шагом на пути к созданию «умного дома», к обеспечению максимально комфортных условий для жизни.

Для каких систем предусмотрено управление на расстоянии?

Автоматическое управление отоплением применяется для двухтрубных автономных систем с мембранным расширительным баком и насосом для принудительной подачи теплоносителя в контур. Особенно эффективно управление системой, где каждый из приборов отопления подключен отдельно, через распределительную гребенку — коллектор. В состав системы могут входить контуры с радиаторами и теплые водяные полы.

Система в обязательном порядке оснащается блоком безопасности, который функционирует в автоматическом режиме и предотвращает разгерметизацию водяной рубашки котла и отопительного контура из-за избыточного давления. Излишки давления стравливаются через аварийный клапан.

Дополнительно монтируется оборудование, позволяющее управлять системой — датчики температуры и давления, устройства, позволяющие регулировать расход теплоносителя, контроллеры, средства для создания единой информационной сети.

Погодозависимая система

Управление котлом отопления эффективнее, если в дополнение к температурным датчикам, установленным в отапливаемых помещениях, добавлено устройство для измерения температуры воздуха на улице. Такой вариант обеспечивает точную регулировку температурного режима и дает возможность настроить систему таким образом, чтобы она самостоятельно адаптировалась к меняющимся погодным условиям.

В результате при похолодании радиаторы будут греть сильнее, при потеплении — переходить в энергосберегающий режим. Это не только способствует экономии энергоносителя, но и снижает инерционность функционирования отопительной системы.

Настенный погодозависимый регулятор отопления для управления системой отопления

Гибкое зональное регулирование обеспечивает комфортные условия для людей с учетом ситуации: к примеру, если в комнате находится много людей, в ней быстро становится жарко, так как тела излучают тепло. Температурный датчик в помещении реагирует на повышение температуры воздуха, в результате чего нагрев батарей в этой комнате уменьшается до оптимального уровня.

Обычно систему с погодозависимым управлением настраивают таким образом, чтобы она автоматически отключала котел, если температура на улице достигла заданного уровня. Системы беспроводного и удаленного управления идеально сочетаются с погодозависимой автоматикой — функционирование системы не требует постоянного вмешательства человека, достаточно вносить коррективы в режим работы по мере необходимости.

Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.

Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

• Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
• Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
• Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
• На расстоянии можно выбирать более комфортный для сна «ночной» режим.
• Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».

В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

Работа со сложными, многоуровневыми системами обогрева

Известные компании выпускают много интересных устройств, благодаря которым можно контролировать работу котла дистанционно. Наибольшим спросом пользуются приспособления Tech, которые представляют собой универсальные изделия для удаленного управления практически любыми по сложности отопительными системами.

Огромный спрос получил контроллер Tech ST-409n, который является многофункциональным прибором, используемым для центральной отопительной установки. Это изделие рассчитано на беспрепятственную реализацию сразу нескольких задач:

• Управление насосом.
• Отличное взаимодействие с тремя проводными беспроводными контактными регуляторами.
• Гарантированная защита температуры возврата.
• Пользователь может подключить модули ST-65 GSM и ST-505, благодаря которым можно вносить любые изменения в настройки с телефона с SIM картой выбранного оператора, а также с помощью планшета через интернет.
• Возможность недельного программирования и применение погодозависимого управления.
• Оборудование позволяет в заданное время включать освещение и орошение газонов, а также открывать ворота гаража перед приездом владельцев.

Современная автоматика для котла

Высококачественный прибор Tech ST-505 предназначен для решения следующих задач:

• Отправление автоматического сообщения на электронную почту о возникновении чрезвычайной ситуации.
• Контроль работы котла через интернет.
• Пользователь может указать неограниченное количество паролей.
• В любое время можно просмотреть актуальные параметры всех систем.
• Внесение поправок в работу радиаторов и котла.

Выбор наиболее подходящего модуля напрямую зависит от потребностей владельца дома. Многие современные пользователи практикуют применение модели Tech Wi-Fi RS, благодаря которой можно:

• Менять ранее указанную температуру на комнатном регуляторе.
• Дистанционно контролировать функциональные возможности котла.
• Просматривать историю всех чрезвычайных ситуаций и вносить необходимые поправки.
• Реализовывать настройку котла в соответствии с личными потребностями.

Отдельного внимания заслуживает инновационный контроллер Tech I-3, который специалисты разработали для управления обогревательной установкой загородного дома, квартиры либо большого коттеджа. Устройство выгодно отличается современным дизайном и довольно большим цветным экраном. Пользователь может выполнить подключение следующих элементов:

• Обслуживание солнечной установки.
• Использование сразу трех смесительных клапанов.
• Совмещение двух основных источников тепла.
• Дистанционное управление вспомогательными устройствами на основании температуры воздуха, теплоносителя. Контроллер позволяет корректировать рабочий процесс освещения, электрических ТЭН и даже системы полива.

Даже если ни один из перечисленных агрегатов не подошел, тогда лучше обратиться за консультацией к специалистам, так как безвыходных ситуаций не бывает. Неподготовленные потребители могут просто не разбираться во всех возможностях реализуемых систем для дистанционного качественного контроля. Только эксперт может подобрать наиболее подходящий вариант, чтобы приобретенное новое оборудование соответствовало всем требованиям.

Огромный ассортимент интеллектуальных термостатов

Функции модуля

Возможности определяются тремя факторами:

• Количество подключаемых датчиков и каналов управления
• Прошивкой контроллера, определяя уровень контроля и управления.
• Наличием обратной связи, управление котлом отопления.

Термометры, датчики давления или угарного газа могут быть цифровыми или аналоговыми, однако подключение определяется возможностями интерфейса контроллера. Чаще для GSM-модуля характерно подключение аналоговых датчиков, выдаваемых определенный уровень сигнала или меняющих свое сопротивление.

Цифровые интерфейсы управления и передачи данных почти не используются для управления котлом отопления, зато позволяют подключить к устройству такое оборудование, как охранный контур или бытовая техника, которая оборудована интерфейсом RS-485, RS232 или даже USB.

В качестве обратной связи, то есть управления котлом, используется блок реле, способных попросту включать или выключать питание газового отопительного котла или переключать режимы, если у блока управления котлом имеются соответствующие выводы.

В минимальном наборе модуль GSM способен контролировать и передавать пользователю показания установленных датчиков температуры. Этого вполне достаточно, чтобы знать фактическую температуру в помещении, на улице и контролировать нагрев теплоносителя непосредственно в котле. На основании этих данных уже можно судить о качестве работы котла, определить работает он или нет, и хватает ли его нынешней установки для поддержания заданной температуры в помещении.

Обычным набором функций является отправка смс сообщения или звонок пользователю с передачей информации:

1. По запросу. Передаются показания датчиков, установленных в системе.
2. По граничному условию.

В первом случае пользователь отправляет смс на номер, установленный в GSM-модуле с определенным кодом, или звонит и через голосовое управление запрашивает текущее состояние датчиков. В ответ он получает голосом или смс сообщением данные о фактическом значении датчиков.

Модуль самостоятельно передает показания пользователю или установленный формат сообщения, если показания одного или нескольких датчиков вышли за установленный предел. Можно задать минимальное и максимальное допустимое значение для каждого датчика, и если текущее значение выйдет за указанный диапазон, то пользователю придет об этом сообщение.

Например, если датчик температуры установлен непосредственно в котле для изменения температуры теплоносителя, то для него задаются пределы минимального и максимального допустимого значения. Допустим оптимальный нагрев воды – 75°С. Тогда если температура опуститься ниже 50°С, значит, возникла внештатная ситуация, и по какой-то причине котел перестал греть

Уже не особенно важно, что случилось, важно, что пользователю необходимо незамедлительно проверить оборудование и не допустить охлаждения дома

В расширенном списке функций GSM-модуля могут быть такие услуги:

• Удаленная настройка установленных ограничений и пороговых значений для датчиков.
• Управление котлом, включение/выключение, изменение целевой температуры воды.
• Сигнализация о наличии или отсутствии электричества.
• Сигнализация о срабатывании подключенных охранных систем, если блок используется не только для котла отопления, но и для сигнализации.
• Расширенное управление котлом. По значению установленных датчиков в помещении, в котле и на улице контроллер по заданному алгоритму управляет мощностью котла так, чтобы при любом изменении погоды в доме поддерживалась оптимальная температура.

Современные модификации предлагают не просто получать смс сообщения. Разрабатываются приложения для мобильных устройств, таких как планшет или смартфон, в которых наглядно отображаются временные графики, важные сообщения, необходимые параметры настройки котла. Приложение автоматически запрашивает информацию у модуля по расписанию, например каждый час, для составления подробной и информативной статистики.

Рейтинг: Производители и модели GSM-модулей

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.

В каждом приборе имеется инструкция по эксплуатации, а также по установке модуля

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей

Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

Стоимость: 3 990 руб.

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты

Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T»

Стоимость: 8 640 руб.

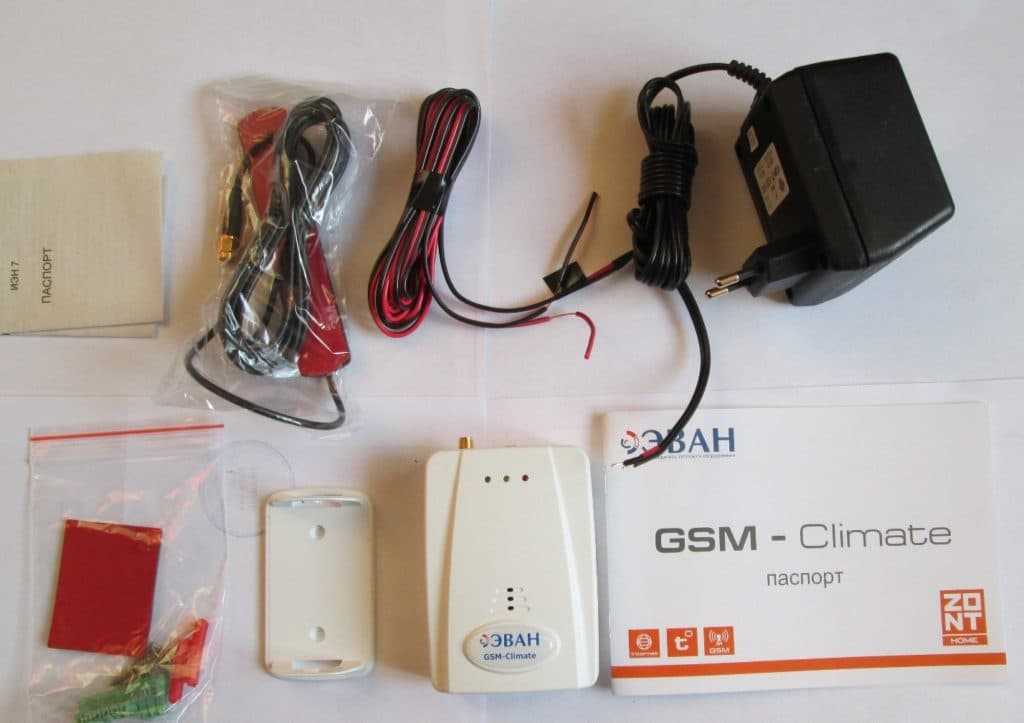

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

Стоимость: 6 780-8 840 руб.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Стоимость: 7 400-9 200 руб.

Варианты контроля через смартфон

Контролировать работу модуля можно несколькими способами.

1.      Подключение gsm модуля для газового котла

Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.

• Android;
• iOS;
• Microsoft Phone.

Предусмотрено несколько вариантов управления газовым котлом по gsm:

• автоматический, не требующий участия человека;
• передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
• передача смс команд, которые способна распознавать автоматическая система котла;
• непосредственное управление через систему gsm, которая подключена к блоку.

2.      Дистанционное управление при помощи сети Интернет

Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера

Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим

Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.

3.      Монтаж терморегуляторов

Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.

Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.

Как подключить gsm модуль к котлу

Процедура подключения сетевого контроллера к отопительным агрегатам производится в определённой последовательности, состоит из нескольких этапов:

1. Установка датчиков в помещении и внутри котла, подключение их к единому контроллеру.
2. Подготовка и установка SIM-карты. Следует отключить на карте ПИН-код, а также внести определённый список доверенных номеров.
3. Проверка работы системы. Программное обеспечение GSM модуля имеет ряд базовых настроек, обеспечивающих старт функционирования всей системы. Пользователю будут доступны данные о температуре, напряжении в сети и прочих характеристиках котла.
