Основные схемы систем вентканалов в многоквартирном доме

Решение проблемы с применением вентилятора

Наверное, многие подумали, что разговор заходит об установке вентиляторов на месте вентиляционных решеток. Никто этого делать не запрещает, хотя выше уже описано, к чему это может привести.

Разговор идет о вентиляторе, который устанавливается в систему на крыше. Это может быть механический дефлектор или ротационная турбина. Оба прибора работают от дуновения ветра, поэтому в безветренную погоду от них толку нет. Хотя, как показывает практика, именно установка этих приспособлений резко увеличивает тягу и предотвращают обратный поток.

Что касается вентиляторов на вентиляционных решетках, то стоит в первую очередь рассчитать их мощность. Она зависит от сечения вентиляционных каналов и от такого показателя, как воздухообмен в помещениях. К примеру, на кухне этот показатель должен варьироваться в диапазоне 12-20 м³/час в зависимости от типа плиты и количества конфорок.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

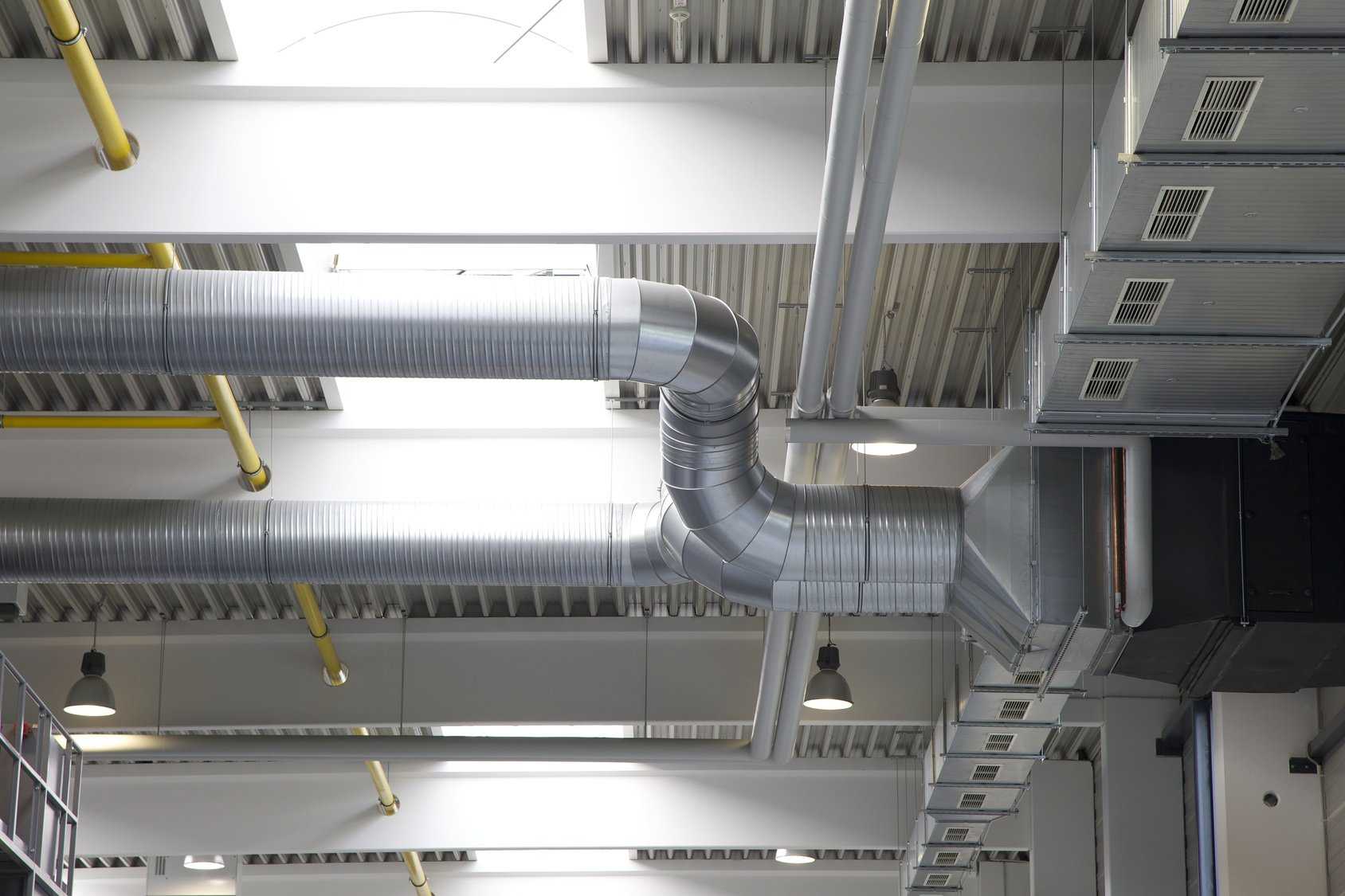

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Естественная циркуляция воздуха в доме

Обратная тяга может возникнуть при установке металлопластиковых окон и дверей

Вентиляционная система в доме представляет собой комплекс из разных технических устройств, воздуходувов и шахт, которые имеют единый стояк от подвала до крыши. Благодаря ему создается тяга за счет разницы температур в доме и на улице. С ростом этой разницы вытяжка будет работать сильнее.

Влияние оказывает и перпендикулярное давление по принципу перекрестных участков. Это ситуация, при которой ветер дует горизонтально по отношению к стояку. В результате он вытягивает воздух из вентиляции.

Чтобы в доме был приток воздуха и не образовался вакуум, в фундаменте на этапе строительства делают отдушины. Также можно сделать несколько отверстий в полу на первом этаже.

Таким образом работает естественная циркуляция воздуха в многоквартирном доме. Система может не работать при отсутствии приточной вентиляции или при значении температуры в доме ниже, чем на улице. Вторая причина возникает нечасто, поэтому именно из-за отсутствия приличных потоков воздуха появляется тяга. Вентиляционные шахты в квартире делаются в ванной, туалете и кухне. Воздух поступает через окна. Применение стеклопакетов и герметичных дверей значительно сокращает притоки воздушных масс и вызывает обратную тягу. Для решения этой проблемы используют специальные клапаны на окна или стены.

Также нарушение воздушного потока может быть вызвано неисправностью системы, установкой вентиляторов и вытяжки, неправильным проектированием. Если вытяжка дует в обратную сторону в квартире, нужно искать проблему и устранять ее.

Как производится вентиляция канализации?

Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.

Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, – вентиляционной (фановой) трубой.

На схеме хорошо видно, как устроена вентиляция канализации. Все квартирные сантехнические приборы «привязаны» к общему стояку, который с одной стороны заканчивается фановой трубой, с другой – выпуском, ведущим к централизованной городской сети

Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.

При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.

Причины обратной тяги в вентиляции

Большинство людей не могут понять, почему вытяжка дует в обратную сторону. Существует несколько возможных причин такой неполадки:

• Появление инородного тела;
• Механическое повреждение вентиляции;
• Влияние погодных условий;
• Ошибки в размерах деталей вентиляционной системы (несоответствие технической документации);
• Ошибки установщика;
• Ремонт и замена оконных рам;
• Маленькая высота вентиляционного короба.

Посторонние предметы в вентканале

Воздухообмену в вентиляции способна помешать любая модификация в конструкции системы. Именно поэтому попадание посторонней вещи вызывает изменения потока воздуха. Обычно для того, чтобы понять, что именно мешает тяге, достаточно провести визуальный осмотр каналов. Однако если у человека нет определенных навыков, то лучше доверить этот аспект профессионалам. Если же опыт есть, то необходимо провести проверку внутренних каналов и после обнаружения причины устранить инородный предмет.

механические повреждения и износ могут стать причиной появления обратной тяги

Механические повреждения и износ

Иногда ветер дует из вентиляции в ванную по причине нарушения целостности элементов вентиляции. Чтобы проверить данное предположение, необходимо:

• Провести осмотр на наличие механических повреждений каналов;
• Посмотреть, есть ли следы износа;
• Проверить состояние материалов, которые лежат в основе стенок и каналов.

Обратная тяга вентиляции в многоквартирном доме иногда вызвана появлением дырок и трещин в воздуходуве.

Сложные климатические условия

Особенно часто дефекты в каналах и стенках системы обнаруживают жители верхнего яруса дома. Если задувает ветер в вентиляцию на последнем этаже, то причиной могут стать изменения в климатических условиях. На исправность системы могут повлиять сильные морозы, мощные порывы ветра, а также большое количество выпавших осадков. Если на улице стоит минусовая температура, то на каналах могут образоваться обледенения, которые и приводят к поломке. Здесь поможет только тщательная очистка каналов. Если это происходит при сильном ветре, то обычно такой дефект имеет временный эффект.

частая причина возникновения обратной тяги

Ошибки при монтаже

Когда люди задаются вопросом, почему дует ветер из вентиляции в квартиру, то ответом на него может стать простая ошибка при монтаже всей системы. Например, воздуховод неправильно установлен в системе дома – изменен угол наклона. Это приводит к образованию эффекта обратной тяги. Также ошибка создает в нескольких местах высокое давление в некоторых местах помещениях. Кроме того, причина неправильной работы может заключаться в ошибке при установке оголовок, клапанов, вентиляторов, решетки и дефлекторов.

Игнорирование проектной документации

Обычно при строительстве дома одна группа специалистов занимается проектом здания, а другая – устанавливает по готовому плану оборудование. Именно поэтому на практике возникают несоответствия между первоначальным планом и готовой конструкцией здания. Например, может быть перепутан размер вентиляционного короба – таким образом, в канале образуется зона высокого давления. Также могут быть расхождения в:

• Длине оголовков;
• Сечениях воздуховодов;
• Производительности вентиляторов.

Замена старых окон на металлопластиковые

Обратная тяга появляется, когда в помещении изменяется естественный поток воздуха. Это может быть напрямую связано с заменой типа окон. Если были установлены окна старого типа, то вентиляционная система рассчитывалась с расчетом на щелевой поток воздуха, полностью отсутствующий в металлопластиковых конструкциях по причине их герметичности. В результате давление в комнате меняется, а производительность вентилятора рассчитана на другие условия – так и возникают проблемы с направлением воздушных потоков.

одна из причин обратной тяги в квартире

Недостаточная высота венткороба на последних этажах

Как отмечалось ранее, обычно с подобной проблемой сталкиваются люди на последних этажах. Основная причина в том, что естественная вентиляция нуждается в возможности перемещения потоков воздуха минимум на два метра, а в случае с последним этажом здания все не так просто. Над ним обычно размещается «теплый тех этаж» и вентиляционный короб, за счет которого воздух тормозится и появляется зона высокого давления, которая способствует нарушению тяги в вентиляции. При постоянной работе нескольких вытяжек в квартиры последних этажей поступают все запахи от соседних квартир. Единственным решением станет увеличение горизонтальных коробов.

Причины неэффективной работы вытяжки

Проблемы в работе вытяжной системы не понаслышке знакомы владельцам квартир, построенных в советскую эпоху. Жители новостроек по большей части лишены удовольствия присутствовать на трапезе соседей, поскольку новые дома оборудуют современными комплексами принудительной вентиляции.

Такие системы не пропускают в квартиру посторонние запахи.

Паутина, грязь и пыль, скопившиеся в вытяжном канале, являются одной из основных причин недостаточной циркуляции воздуха в помещении

Причина №1. Снижение эффективности вентиляции в старых домах, в принципе, процесс достаточно предсказуемый. Основная причина – это банальное засорение вентиляционного канала, в котором со временем скапливается мусор, грязь, пыль и прочие отходы, поступающие из помещения.

В результате выпускное отверстие сужается и становится неспособным полноценно перерабатывать забираемый грязный воздух.

В многоквартирных домах, объединенных общей вентиляционной шахтой, загрязнения из индивидуальных каналов попадают в общедомовую систему. Постепенно шахта засоряется мусором и может полностью забиться. Процесс, длящийся годами, может привести к тому, что функционирование вентиляционной системы будет парализовано.

Такая проблема решаема путем восстановления воздуховодов и устранения первопричин их частичной или полной блокировки.

Причина №2. Еще одна предпосылка, способствующая ухудшению воздухообмена – это наличие в соседской квартире мощной кухонной вытяжки. Впрочем, это вполне объяснимо. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 м3/час.

Одна вытяжка создает воздушный поток более 1000 м3/час, естественно, от этого страдают соседние вентиляционные каналы, выходящие в общую шахту. А если вытяжка не одна, а у каждого второго соседа? Ответ очевиден.

Вытяжка значительно улучшает микроклимат в соседской кухне, но также она может оказать негативное влияние на работу естественной вентиляции в других квартирах, связанных общедомовой вентиляционной шахтой

Причина №3. Замена деревянных окон на металлопластиковые тоже является фактором, негативно влияющим на работоспособность вентиляционной системы. Оказывается не всегда герметичность, присущая современным стеклопакетам, играет на руку жителям старых домов.

В советские времена только ленивый не ругал строителей, допускавших просчеты в установке окон и дверей. Как выяснилось сегодня, «виновные» работали строго по инструкции на благо жителей, т.к. для полноценного функционирования естественной вентиляции необходимы щели, которые в избытке имелись в старых деревянных окнах.

Отверстия обеспечивают постоянный приток свежего воздуха с улицы, а герметичные металлопластиковые конструкции его наоборот перекрывают. В результате в помещении повышается влажность, окна запотевают, на стенах образуется плесень и грибок.

Современные стеклопакеты не могут обеспечить полноценный воздухообмен в квартире многоэтажного дома, в котором применяется естественная система вентиляции. Запотевшие окна свидетельствуют о чрезмерной влажности помещения и необходимости использования устройств принудительной вентиляции

Причина №4. В немалой степени работа вентиляционной системы зависит от сезона. Чаще всего проблемы с вытяжкой проявляются в жаркий период, в то время как зимой вытяжной люк функционирует исправно.

Дело в том, что эффективность работы системы с естественной вентиляцией находится в прямой зависимости от разницы температуры внутри и снаружи здания.

Летом температура на улице и в квартире практически одинакова, поэтому и появляются проблемы. По старым СНиПам предполагалось, что в жаркое время воздухообмен будет осуществляться за счет проветривания помещения открытыми окнами.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

• кухонная вытяжка;
• вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

1. Рециркуляционные.
2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

1. Оконный воздушный клапан.
2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления. То есть, поступая в комнату, воздух тут же нагревается

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

• осевые настенные;
• осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Вентиляция в хрущевке в ванной и туалете

Основной вытяжной канал находится на кухне, а обслуживающий ванную комнату и туалет считается дополнительным, так как суммарный объем воздуха, проходящий через него небольшой. Выяснив причину плохой тяги, нужно проанализировать работу всей системы

Особенно здесь важно наличие полноценного притока, который не сможет «прервать» кухонная электрическая вытяжка. Если основная причина кроется именно в этом, то необходимо установить оконные или стеновые приточные вентиляторы

Эти приспособления восстановят приток свежего воздуха. Их монтаж не требует специальных знаний, но при желании можно воспользоваться и услугами специалистов.

Основной канал и спутники

Также, в вентиляционное отверстие, находящееся в ванной или в туалете, устанавливают вытяжной вентилятор. Благодаря ему не будет застаиваться влага и неприятные запахи в санитарных помещениях, а кухонная вытяжка не сможет вытягивать воздух из дополнительного вентиляционного отверстия.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый.

Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате.

К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа.

Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома.

Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Мнение эксперта Макаров Игорь Тарасович Юрист-консульт с 8-летним опытом. Специализация — уголовное право. Большой опыт в экспертизе документов.

Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.

Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах

Обратная тяга в системах вентиляции — причины появления и как устранить

Обратная тяга — эффект опрокидывания направления воздушной струи в вентканале под воздействием внешних факторов. В результате вентиляция не отводит теплый влажный воздух, а добавляет его в квартиру, возможно, из помещений на вышерасположенных этажах. Опасность этого эффекта заключается в возможном появлении местных загазирований, скоплений влажного воздуха, обедненного кислородом. То есть уровень комфортности квартиры или дома существенно понижается. Можно разделить общедомовые и индивидуальные технические причины появления обратной тяги, с проявлениями которых борются отличающимися способами.
