Установка насоса для повышения давления воды: технология монтажа + схемы подключения

Поверхностные насосы

Эти аппараты устанавливают непосредственно на земле и выкачивают воду при помощи шланга, который подведен к источнику воды. В отличие от погружных моделей, установка поверхностных насосов не составляет большой сложности. Достаточно установить конструкцию около источника воды и подключить шланги

Но важно, чтобы место было теплым и сухим, если же его выбрать не удалось, то можно соорудить небольшое закрытое помещение. Также надо заметить, что шумность этого оборудования довольно велика, поэтому специалисты рекомендуют ставить его на резиновый коврик, он будет частично поглощать колебания

Центробежные насосы

Этот вид оборудования является самым популярным. Принцип работы происходит с помощью центробежной силы, она и способствует забору воды. Вращающее колесо, установленное внутри корпуса, изготовлено из 2 дисков. В роли соединительных частей дисков выступают лопасти, выгнутые в противоположную сторону вращению колеса. Во время включения оборудования вода проходит между лопастями и при кручении колеса появляется центробежная сила – в середине давление низкое, а сверху – высокое. Из-за разницы давления вода и выбрасывается в трубопровод.

Вибрационные насосы

Данный насос имеет корпус, с разделенной мембраной внутри. Одна ее часть наполнена водой, а вторая, это механизма, приводящий мембрану в движение. За счет этого увеличивается или снижается в размерах, что и приводит к снижению или повышению давления. Во время снижения давления вода из источника переходит в середину, а при повышении – выходит наружу. Основное достоинство данного оборудования для полива огорода – относительно низкая стоимость, но при этом время эксплуатации тоже небольшое.

Бочковой насос

Этот насос для дачи перекачивает воду из различных резервуаров, к примеру, еврокубов или бочек. Конструкция имеет малый вес (около 4 кг), потому установив на всей территории небольшие емкости (глубиной около 1,3 метра) с водой, можно легко носить его в руках.

Для начала полива нужно только зафиксировать бочковой насос на крае емкости и подключить электропитание. Аппарат оборудован регулятором давления, потому вы сами сможете снижать или увеличивать напор воды. Кроме того, в конструкции есть фильтр, задерживающий всевозможные твердые части. Небольшой уровень шума – основное преимущество этих моделей.

Автоматические насосы

Если не хватает времени на долгие поливы, то есть смысл поставить автоматический капельный полив. Для этой системы подходит центробежный либо радиальный насос. Последний обязан работать лишь в условиях скважин, а первый должен быть оборудован двумя рабочими колесами.

Эти системы также нужно оборудовать манометром, гидроаккумулятором и реле давлением. Режим полива задает владелец, при этом уровень давления требуется минимальный.

Производители

Выбирать какого-то одного изготовителя насосов нет смысла, потому что и отечественные и зарубежные производства довольно качественны и долговечны. Самыми популярными среди дачников считаются насосы: Aquario, Хонда, AL-KO, Субару, Gardena, Elpumps, Агидель.

Модели Gardena имеют наибольшую мощность, потому могут подавать воду под большим давлением из водоема, находящегося ниже огорода. Насосы Агидель для дачи тоже довольно популярны среды поверхностного оборудования. Погружные модели AL-KO целесообразно использовать для продолжительного полива, они гарантируют хорошее давление и достаточную подачу воды.

Что вызывает поломку насосов:

• Гидравлический удар. Многие насосы для полива огорода перед эксплуатацией нужно самостоятельно заполнять водой, так как иначе закачиваемая вода сильно ударит по лопастям, что приведет к гидравлическому удару, в результате чего может быть поломка всей конструкции насоса. Нужно заметить, что гидравлический удар также образуется во время попадания в шланг воздушного пузыря.
• Холостой ход. Работа оборудования без воды приведет к перегреву насоса, а в результате – к выходу из строя. Вода, которая перекачивается насосом, при этом еще выполняет «смазывающую» и охлаждающую функцию.
• Превышение границы температуры перекачиваемой воды. Данный фактор, естественно, не так сильно влияет на оборудование, как холостой ход, но могут быть такие же симптомы. Например, при перекачке воды очень высокой температуры, теплоотдача проходит медленней, а это приводит к перегреву двигателя.
• Замерзание воды в насосе. Если насос установлен в месте, где температура может быть ниже нуля, то воду из системы непременно надо слить, потому как замерзшая жидкость может сильно повредить аппарат.

Какие виды существуют?

Все гидронасосы делятся на 2 большие группы по области использования, то есть на бытовые приборы, нужные в быту, и промышленные агрегаты, применяемые в специальных службах (МЧС, пожарные части).

Существует несколько разновидностей приборов высокого давления для воды, которые разделяются на группы по следующим принципам работы:

1. Ручные или постоянного действия насосы – прибор запускается и отключается по мере надобности ручным управлением. Функционирует такой агрегат в круглосуточном режиме, постоянно подкачивая воду.
2. Автоматические насосы – имеют специальный датчик, реагирующий на проток воды, то есть включение прибора происходит автоматически при пользовании водой и выключение его при закрытии крана. Этот вид агрегата более комфортен и экономичен в эксплуатации.

Введение дополнительных узлов в конструкцию насосов позволяет повышать их производительность. Такие приборы относительно просты в устройстве и имеют низкую себестоимость.

К ним относятся:

1. Плунжерный гидронасос – это механическое устройство объемного действия, в котором плунжер – это поршень, который совершает возвратно-поступательные движения.

   Увеличение объема камеры приводит к разряжению и всасыванию воды.

   При обратном действии плунжера площадь уменьшается, и вода под давлением выталкивается. Гидронасос такого вида отличается простотой конструкции и надежностью.





















2. Центробежные приборы высокого давления – принцип работы этого вида насоса основан на центробежной силе, которая создается внутри корпуса, имеющего спиральную форму. Внутри него жестко закреплено колесо с радиальными изогнутыми лопастями. Вода, попадая в центр колеса, отбрасывается центробежной силой к его периферии с последующим ее выталкиванием и увеличенным давлением через напорный патрубок.
3. Поршневые гидронасосы – этот вид агрегата состоит из цилиндра и поршня, которые являются основными рабочими деталями. Поршень совершает возвратно-поступательные движения внутри цилиндра, при которых полезный объем заполняемый водой то увеличивается, то уменьшается.

   Выброс воды в нагнетательную систему трубопровода сопровождается повышением давления вследствие ее вытеснения из цилиндра работающим поршнем.

4. Циркуляционные насосы – это приборы, предназначенные для установки в замкнутую отопительную систему. Они перемещают воду в трубопроводе и поддерживают ее определенную температуру.

   Данный вид насосов не восполняет потери воды и не восполняет ее в системе. Это делается с помощью специального насоса. Принцип действия агрегата основан на создании непрерывной циркуляции воды в сети с параметрами давления одинакового характера. Такие насосы работают в постоянном режиме. Отличаются компактностью и бесшумностью.

Простота в конструктивном решении данных видов приборов, надежность и высокий коэффициент полезного действия, делают эти насосы востребованными в различных сферах хозяйственной деятельности.

Рекомендации по выбору

При выборе повысительного оборудования необходимо обращать внимание на следующие правила:

1. Мощность устройства определятся нагрузкой тепловой сети, которую оно предназначено обслуживать.
2. Допустимый уровень шума, издаваемого насосом, зависит от места установки. Жилые дома требуют установки тихих моделей, в подсобных помещениях этот показатель менее важен.
3. ? Выбор прибора зависит от диаметра труб, на которые он устанавливается.
4. Использование различных переходных штуцеров переменного сечения снижает эффективность работы системы отопления.
5. Максимально допустимая температура работы насоса не может быть ниже рабочей температуры системы отопления (до 90—95 °C).
6. ? Размеры аппарата определяют выбор места его монтажа.
7. Производительность агрегата должна соответствовать параметрам системы отопления.

Подбор мощности

В закрытой сети отопления частного дома нормальное значение давления составляет 1,5—2 атмосферы. Такое давление создается при помощи штатного циркуляционного насоса. В открытой отопительной сети, работающей при естественной циркуляции теплоносителя, давление не превышает 1 атмосферы. Тогда для правильного функционирования некоторых элементов сети необходимо это давление повышать.

Исходное значение мощности при выборе устройства — разница между существующим давлением в сети и давлением, необходимым для работы нужного элемента. Например, для функционирования теплого пола необходимо давление в 2 атмосферы, а давление в сети — 1 атмосфера. Тогда перед теплым полом устанавливают повысительный насос, увеличивающий давление в нем на 1 атмосферу.

Если полученным параметрам отвечают несколько различных моделей, то выбирают прибор с максимальным КПД.

Внимание! Излишняя мощность насоса приводит к большой нагрузке на элементы отопительной сети и их быстрому износу

Схема работы всасывающего насоса

Схема работы всасывающего насоса.

В основе работы разных видов агрегатов — способность создавать разрежение воздуха

Причем важно обеспечить необходимые условия в области, где расположен впускной клапан. Так, требуемый эффект достигается благодаря скоростному движению крыльчатки

За счет вращения рабочего колеса возникает центробежная сила. Она способствует выталкиванию воды от центра камеры к ее периферийным участкам.

В результате создается повышенное давление, способствующее продвижению воды от выпускного клапана по трубе. Когда жидкость попадает в трубопровод, в корпусе давление снижается, что способствует всасыванию воды. Данный процесс развивается непрерывно.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали. Насос Wilo PB201EA c «мокрым» ротором

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач. Действующая насосная станция Grundfos в системе водоснабжения

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях. Насос Comfort X15GR-15 с воздушным типом охлаждения

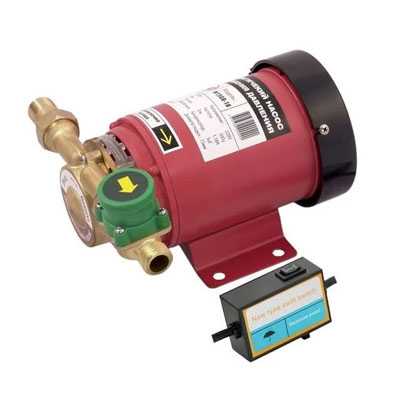

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Как правильно выбрать?

Машиностроительной промышленностью выпускается множество видов насосов высокого давления для воды, предназначенных для разных целей. Правильность выбора является гарантией бесперебойной работы.

Грамотный подход к приобретению аппарата позволит сделать грамотный выбор под решение конкретных задач.

Для квартиры

Для жилого помещения лучше выбирать гидронасос с автоматическим управлением, так как он не только экономичен, но и имеет функцию защиты от включения при отсутствии напора воды.

При выборе агрегата следует обращать внимание на следующие параметры прибора:

1. Мощность – для небольшой по площади квартиры аппарат с мощностью 0,25 квт будет вполне достаточен.

   Такой прибор экономичен в потреблении электроэнергии и четко выполняет свои функции.

   Если помещение большое и включает в себя несколько точек водопотребления, лучше приобрести прибор мощностью 0,5 квт.

2. Высота подъема H2O – каждый агрегат высокого давления рассчитан на подъем воды на определенное расстояние, которое указывается в техническом паспорте. Этот момент больше актуален для квартир, расположенных на верхних этажах высотного дома.
3. Уровень шума – лучшим насосом для квартиры будет модель с «мокрым» ротором, который работает практически бесшумно.
4. Габариты прибора – помещение входной водопроводной магистрали может быть малой площади, куда предполагается устанавливать насос.
5. Сечение труб – их параметры должны совпадать с входным и выходным диаметром прибора.
6. Репутация производителя – известность фирмы, положительно зарекомендовавшей себя на рынке качественной и надежной продукцией.

Тщательный выбор насоса для квартиры и учет всех его нюансов, позволит максимально правильно определиться с маркой и техническими характеристиками прибора, необходимого для жилого помещения.

Для частного дома

Если на участке дома есть источник с водой (скважина или колодец), сделать водопровод можно самостоятельно. Чтобы обеспечить хороший напор воды в доме, необходимо грамотно подойти к выбору техники с учетом сезонности эксплуатации дома.

Если он используется только в летний период, оптимальным вариантом будет установка насоса с автоматическим режимом.

При круглогодичной эксплуатации жилья лучше установить насосную станцию, обращая внимание на ее технические параметры:

• производительность агрегата, то есть объем воды, который перекачивает насос в 1 час или в 1 минуту;
• мощность двигателя;
• высота подъема водяного столба;
• объем гидроаккумулирующего бака.

При заборе воды из колодца, глубиной до 8 м, установка насосной станции для дома будет идеальным вариантом.

Она продается со всеми комплектующими элементами:

• поверхностным насосом,
• гидроаккумулятором,
• блоком автоматики,
• реле давления,
• манометром.

Дополнительно для монтажа станции потребуется всасывающий шланг с обратным клапаном и фильтр для удаления примесей из воды.

Для скважины, H2O в которой залегает на глубине больше 10 м, лучше подойдет погружной скважинный гидронасос. Он может поднимать воду с глубины 30-40 м.

Агрегат помещается в скважину, соединяясь с автоматикой и гидроаккумулятором, которые расположены в доме.

Для  производства

Основным назначением промышленных насосов является выполнение задач по перекачке воды,  нефтепродуктов, химических жидкостей, песка и грунта.

На производстве промышленные водяные насосы применяются в следующих случаях:

• для поддержания постоянного давления в водопроводной сети;
• охлаждения промышленных агрегатов;
• регулирования температурных показателей и влажности;
• в системах отопления и водяного обеспечения.

В настоящее время для производственных нужд используются многие виды насосов, которые задействованы в различных отраслях.

В отличие от бытовых приборов, промышленные насосы должны отличаться высокой производительностью, выдерживать высокие нагрузки и быть устойчивыми к поломкам.

В зависимости от сферы использования, выбор насоса зависит от конструктивных особенностей приборов.

Классифицируются промышленные гидронасосы по следующим техническим вариантам:

• моноблочные;
• консольно-моноблочные;
• вертикальные;
• горизонтальные;
• «сухие»;
• «мокрые»;
• погружные;
• «in-line» насосы.

Выбор промышленного насоса будет направлен четко на характер его применения с учетом конструктивных особенностей агрегата.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

• чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
• агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
• вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Где можно купить насос для повышения давления воды − средние цены

Таблица 2. Расценки на некоторые модели насосов

Изображения	Модель агрегата	Средняя цена (по состоянию на март 2018), руб.
	Wilo PB201EA	7200
	Grundfos MQ 3-35	18900
	Grundfos Scala2 3-45	21700
	Grundfos JP 6	16300
	Comfort X15GR-15	2800
	Aquario AC 15/9 -160	4400
	Jemix W15GR-15A	3600
