Неравномерный прогрев радиаторов приводит к перерасходу энергии и дискомфорту в помещениях. Гидравлическая балансировка отопления: пошаговая схема настройки позволяет устранить эту проблему за 4-6 часов работы при минимальных затратах на комплектующие. Сложность процесса зависит от типа разводки труб, но при наличии базовых навыков сантехника задача решается самостоятельно.
Особенности системы перед началом работ
Первым делом необходимо оценить сложность имеющейся разводки, определив, является ли она однотрубной или двухтрубной. В однотрубных системах теплоноситель проходит через все приборы последовательно, что делает настройку более трудоемкой. В двухтрубных схемах каждый радиатор имеет отдельный подвод и слив, что упрощает распределение потоков. Для успешного выполнения работ требуются базовые навыки работы с сантехническим инструментом. Оптимальным временем для проведения процедуры считается осень или зима, когда система работает в полноценном режиме и можно точно замерить температуру в каждой комнате.
Комплектующие для настройки
Для проведения качественной регулировки потребуются определенные расходные материалы и детали. Количество комплектующих напрямую зависит от общего числа установленных радиаторов в доме.

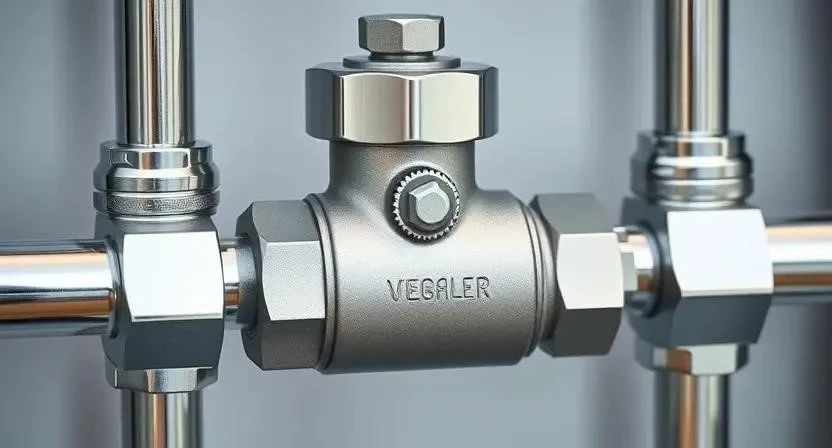

- Балансировочные клапаны (по количеству радиаторов);
- Уплотнительные прокладки из резины или силикона;
- Фум-лента для герметизации резьбовых соединений;
- Анаэробный герметик для труб;
- Запасные заглушки для проверки узлов;
- Переходники под диаметр имеющихся труб;
- Специальный ключ для настройки клапанов;
- Очиститель для резьбовых соединений.
| Материал | Расход на 1 радиатор | Примерная цена за ед. | |
|---|---|---|---|
| Балансировочный клапан | 1 шт. | 800 руб. | 4000 руб. |
| Фум-лента | 10 м | 50 руб. | 250 руб. |
| Прокладки | 2 шт. | 20 руб. | 200 руб. |
| Герметик | 10 г | 150 руб. | 750 руб. |
| Переходники | 2 шт. | 100 руб. | 1000 руб. |
Инструментарий для выполнения работ
Инструментарий должен включать как базовые ручные приспособления, так и специализированные измерительные приборы. Для получения максимально точных данных рекомендуется использовать бесконтактные методы замера температуры.
- Рожковые ключи разного размера;
- Разводной ключ;

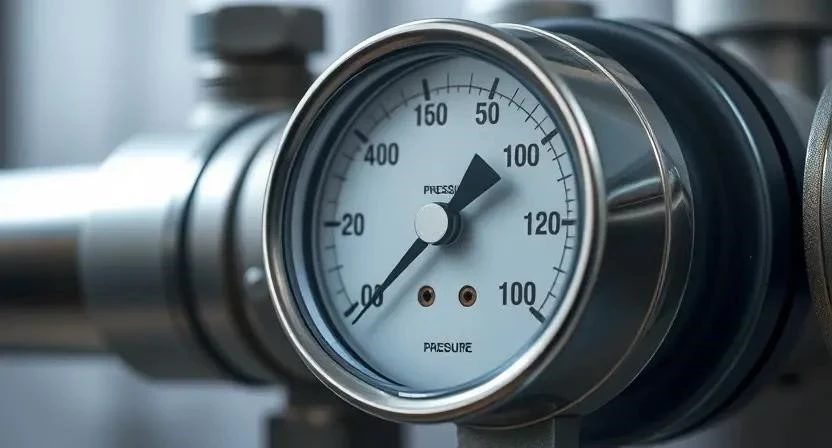

- Цифровой манометр;
- Бесконтактный инфракрасный термометр;
- Набор отверток (плоские и крестовые);
- Профессиональный расходомер (в аренду);
- Ветошь и емкости для слива воды.
| Инструмент | Назначение | Статус | Примерная цена/аренда |
|---|---|---|---|
| Манометр | Замер давления в системе | Обязательно | 1500 руб. |
| Термометр | Контроль температуры подачи/обратки | Обязательно | 1200 руб. |
| Разводной ключ | Монтаж и демонтаж клапанов | Обязательно | 800 руб. |
| Расходомер | Точный замер объема потока | Желательно | 500 руб./сут. |
| Отвертки | Регулировка штока клапана | Обязательно | 400 руб. |
Организация рабочего пространства
Обеспечение свободного доступа к каждому радиатору и всем узлам управления является приоритетом. Необходимо убрать мебель и шторы, которые могут препятствовать работе или привести к повреждению отделки. Чтобы избежать порчи интерьера, пол и стены вокруг соединений следует защитить полиэтиленовой пленкой или плотной тканью. Также проверяется доступность котла и циркуляционного насоса, так как в процессе настройки может потребоваться изменение их параметров.
Подготовка системы отопления
Первым этапом становится проверка герметичности всех имеющихся соединений для исключения протечек при изменении давления. После этого выполняется полное развоздушивание системы: через краны Маевского удаляется весь воздух, который может создавать пробки и препятствовать циркуляции теплоносителя. Следующим шагом проверяется работоспособность циркуляционного насоса — он должен работать ровно, без посторонних шумов и вибраций. В завершение производится замер начальной температуры на входе и выходе каждого радиатора для понимания текущего перекоса потоков.
Пошаговый алгоритм настройки
Процесс регулировки выполняется в строгой последовательности, чтобы избежать гидравлических ударов и завоздушивания.
- Определение самого удаленного радиатора от котла (время: 15 мин).
- Полное открытие всех балансировочных и запорных клапанов (время: 30 мин).
- Замер температуры на подаче и обратке каждого прибора (время: 40 мин).
- Регулировка ближайшего к котлу радиатора путем частичного перекрытия потока (время: 30 мин).
- Постепенное ограничение потока в остальных ближних ветках (время: 60 мин).
- Контроль температуры в самых удаленных комнатах после изменения потоков (время: 60 мин).
- Тонкая настройка каждого радиатора до достижения равномерного прогрева (время: 90 мин).
- Проверка общего давления в системе с помощью манометра (время: 20 мин).
- Фиксация настроечных клапанов контргайками или колпачками (время: 30 мин).
Пример из практики: Однажды при настройке системы в двухэтажном доме я обнаружил, что самый дальний радиатор на втором этаже оставался холодным даже при полностью открытых клапанах. Причиной оказалось завоздушивание в верхней точке разводки. Только после повторного спуска воздуха балансировка сработала корректно.
| Этап | Контрольная точка | Ожидаемый результат | Время |
|---|---|---|---|
| Подготовка | Развоздушивание | Отсутствие воздуха в трубах | 40 мин |
| База | Открытие всех кранов | Максимальный поток во всех ветках | 30 мин |
| Регулировка | Прикрытие ближних узлов | Перераспределение тепла к дальним | 120 мин |
| Проверка | Замер температуры | Разница между приборами не более 2-3°C | 60 мин |
| Финал | Фиксация клапанов | Стабильность настроек | 30 мин |
Технологические нюансы
Эффективность настройки напрямую зависит от температуры теплоносителя — балансировку нельзя проводить при минимальном нагреве котла. Мощность циркуляционного насоса также играет роль: слишком высокая скорость потока может сделать ручную регулировку неэффективной из-за турбулентности. Важно учитывать время выравнивания температуры в системе, которое может составлять от 30 минут до нескольких часов после каждого поворота клапана. Также следует проверять совместимость типов клапанов, так как разные производители используют разные принципы регулировки потока.
Типичные ошибки при балансировке
Перекрытие потока слишком сильно может привести к полной остановке циркуляции в отдельной комнате, что создаст риск замерзания труб в сильные морозы. Игнорирование этапа развоздушивания приводит к тому, что мастер пытается регулировать «воздушную пробку», а не поток воды, что делает все усилия бессмысленными. Настройка без учета теплопотерь помещений (например, когда в холодную угловую комнату подают столько же тепла, сколько в теплую гостиную) ведет к дискомфорту. Неправильная балансировка вызывает повышенный шум в трубах и ускоренный износ насоса.
Пример из практики: В одном из объектов заказчик самостоятельно перекрыл ближний радиатор почти полностью. В результате в системе возник застой теплоносителя, что привело к образованию шлама и засорению фильтра грубой очистки уже через месяц.
Экономический расчет
Затраты на гидравлическую настройку складываются из стоимости комплектующих и оплаты труда специалиста. Самостоятельное выполнение работ позволяет существенно сэкономить, однако требует наличия инструментов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (клапаны, расходники) | 5200 | 5200 | 0 |
| Работа по настройке | 0 | 7000 | 7000 |
| Аренда расходомера | 500 | 0 (включено) | 0 |
| 5700 | 12200 | 6500 |
Эксплуатация после настройки
Регулярная проверка давления в расширительном баке поможет сохранить настройки балансировки на долгое время. При использовании термостатов следует помнить, что их частое открытие и закрытие меняет гидравлическое сопротивление системы, что может потребовать повторной корректировки. Сроки повторной балансировки обычно составляют один раз в несколько лет, однако процедуру необходимо провести обязательно при изменении конфигурации системы, например, при замене радиатора на более мощный или добавлении новой ветки отопления.
Современные альтернативы ручной настройке

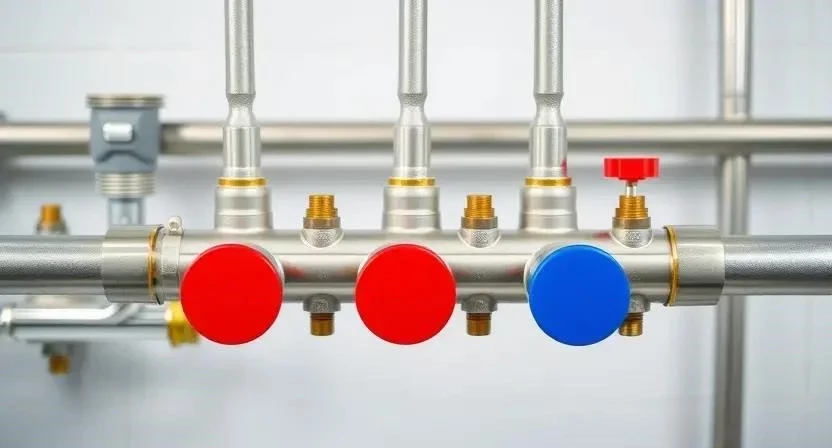

Использование автоматических балансировочных клапанов позволяет системе самостоятельно поддерживать нужный расход независимо от давления. Установка коллекторной группы (лучевая разводка) полностью решает проблему распределения потоков, так как каждый радиатор имеет свою независимую линию. Применение умных термостатов с интеграцией в систему «умный дом» обеспечивает максимально точное управление температурой в каждой зоне.
Пример из практики: Перевод системы с однотрубной разводки на коллекторную группу в частном доме площадью 120 м² полностью устранил необходимость в ежегодной ручной балансировке и снизил затраты на газ на 15% за счет точного управления теплом.
Ответы на часто задаваемые вопросы
- Почему один радиатор холоднее другого? Это происходит из-за того, что теплоноситель идет по пути наименьшего сопротивления в ближайшие к котлу приборы, не доходя в нужном объеме до дальних.
- Можно ли делать балансировку зимой? Да, это самое подходящее время, так как система работает на полную мощность и реальные теплопотери максимально выражены.
- Нужен ли манометр для простой настройки? Желательно, так как он позволяет контролировать перепад давления и избегать критических скачков при перекрытии клапанов.
- Что делать, если радиатор вообще не греет? Сначала проверить наличие воздуха (развоздушить), затем проверить, открыт ли запорный клапан, и только потом приступать к балансировке.
- Как часто нужно проводить балансировку? При стабильной системе — раз в 3-5 лет или после проведения ремонтных работ в системе отопления.
- Влияет ли диаметр труб на процесс? Да, слишком узкие трубы увеличивают сопротивление, что делает балансировку более критичной и сложной.
- Поможет ли балансировка при слабом насосе? Она поможет распределить имеющийся поток более равномерно, но не увеличит общую мощность циркуляции.
