Рампа для баллонов из чего состоит и как проверить ее работоспособность

Что такое жиклер?

Жиклер является одной из основных составляющих газовой плиты. Он обеспечивает подачу голубого топлива в конфорку в достаточном объеме и нужном давлении. Без форсунки работа газовой плиты вообще была бы невозможной.

Отклонения в работе жиклеров видны сразу, они заметны по желтым и красным языкам пламени и копоти на посуде

Своей формой жиклер напоминает болт, в головной части которого устроено проходное отверстие. Диаметр отверстия должен соответствовать давлению подающегося топлива и мощности конфорки.

Нужно принимать во внимание, что давление магистрального газа и баллонного существенно отличается, поэтому и диаметр форсунки для этих видов топлива будет разным. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Чтобы обеспечить максимально эффективную работу плиты, исключить выделение вредных продуктов, фактор копчения, нормализовать расход топлива, нужно устанавливать форсунки, размеры и диаметр выпускного отверстия которых соответствуют требованиям производителя газовой плиты.

Виды жиклеров и их основные характеристики

Жиклеры или форсунки с шестигранной головкой, наружной резьбой и продольным внутренним отверстием.  В подавляющем большинстве они изготовлены из бронзы.

Жиклеры для магистрального и баллонного газа отличаются длиной резьбы и диаметром канала подачи газа, что связано с разным давлением поступления топлива

На торцевой части нанесена маркировка, отображающая информацию о пропускной способности форсунки. Единицы измерения – объем газа в кубических сантиметрах, который способен пропустить жиклер за 1 минуту.

Жиклеры могут быть двух видов – для природного газа (отличаются большим диаметром отверстия и укороченным телом), для сжиженного газа (отличаются меньшим диаметром отверстия и удлиненным телом, что связано с более высоким давлением).

Давление в баллоне превышает давление в газовой магистрали, этим и объясняется меньший диаметр в головке соответствующего жиклера. Мощность горелки определяется ее размером, поэтому и диаметры отверстий в соответствующих жиклерах будут разными.

Диаметр отверстия в форсунке должен соответствовать давлению газа:

  • Большая горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
  • Средняя горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
  • Маленькая горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
  • Горелка в духовке – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).

Нужно принимать во внимание, что некорректная работа жиклеров может быть вызвана не изменением типа топлива, а банальным засорением выходного отверстия. В этом случае можно произвести чистку форсунок, не прибегая к их замене

Технология очистки форсунок

Время от времени приходится менять форсунки или производить их очистку. Рекомендованная периодичность выполнения процедуры – 1 раз в год.

Засоренные форсунки ухудшают качество пламени, приводят к снижению количества выделяемого тепла. Кроме того, увеличивается расход горючего, что нежелательно для владельцев оборудования на сжиженном газе. Не устроит указанный факт и собственников жилья с установленными газовыми счетчиками.

Для очистки жиклеров потребуется:

  • Универсальные средства – сода либо уксус, средство для мытья посуды;
  • Чистящее средство для посуды;
  • Зубная щетка;
  • Тонкая проволока либо иголка.

Работы начинаются с удаления нагара, копоти и жира из области расположения жиклера. Форсунку нужно выкрутить и замочить в моющем средстве, в растворе соды либо уксуса.

Для очистки форсунок не требуется специальных инструментов, достаточно иметь под рукой тонкую проволоку, зубную щетку и моющее средство.

Внешнюю поверхность можно очистить зубной щеткой, используя обычный бытовой чистящий порошок. Отверстие форсунки следует чистить иглой, иногда оправдана продувка насосом или компрессором.

Очищенный и просушенный жиклер необходимо установить на место

При этом следует обратить внимание, что при наличии уплотнительной прокладки под жиклером, необходимо произвести ее замену

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

5 элементов, нужных для работы

Элемент 1. Газовая плита
  • плита для дачи под баллон должна быть рассчитана на сжиженный газ. Если использовать стандартные модификации, то пламя будет не очень хорошим с характерным желтоватым оттенком;
  • поменяйте жиклеры, если у вас обычная плита. Можно адаптировать стандартный вариант просто заменив жиклеры в конфорках. По фото видно, что вариант для сжиженного газа имеет большую длину. Замена проста — старый узел выкручивается, новый вкручивается.

Жиклеры не продаются в магазинах бытовой техники. Их вы найдете только в специализированных точках, торгующих газовым оборудованием


Элемент 2. Газовый баллон

  • приобретите новый вариант. Тогда вы можете быть уверены, что баллон поверен и находится в идеальном техническом состоянии;
  • подберите оптимальную вместимость. Я не советую брать огромные варианты на 50 литров, ведь таскать их на заправку и обратно придется вам. Лучше всего использовать емкости на 27 литров. Они намного легче и удобнее в перемещении.

Чтобы не остаться без газа я советую купить два баллона. Используйте их попеременно по мере расходования


Элемент 3. Металлический ящик

  • приобретите готовый вариант или сделайте его своими руками;
  • конструкция должна вмещать как минимум 1 баллон, как в примере на фото. Но удобнее делать вариант на 2 единицы;
  • шкаф располагается у стены в выбранном месте и ставится на основание. Он должен запираться, это одно из требований безопасности. Еще одно требование — хорошая вентиляция


Элемент 4. Редуктор для баллона

  • не экономьте на покупке газового редуктора. Выбирайте добротные варианты, лучше всего итальянского производства;
  • качество легко оценить по фильтру, как в примере на фото. В надежных изделиях это прочная стальная сеточка, в дешевых — пластик


Элемент 5. Комплектующие для подводки газа

  • газовый шланг. Это может быть гибкий резиновый вариант или полугибкий сильфонный шланг. Главное — чтобы изделие было специально предназначено для таких целей;
  • штуцеры, хомуты и резьбовые соединители позволяют собрать все части воедино. Конкретный ассортимент вам подскажут при покупке шланга — от его вида зависит и комплектация;
  • краник для газа. Тоже используется специальный вариант.

Помните о том, что шланг не должен быть натянут. Поэтому длина элемента должна быть как минимум на 1 метр больше расстояния от баллона до плиты

Газовые рампы или как сделать работу с баллонами удобной и безопасной.

Для удобной работы с баллонами

Газовые баллоны широко применяются и в быту, и в различных сферах промышленности. Современный рынок предлагает оборудование для того, чтобы сделать работу с баллонами удобнее и безопаснее. Самое распространенное из них — газовые рампы.

Газовая рампа позволяет подключить к линии потребления не один, а сразу несколько газовых баллонов. Это имеет свои преимущества: увеличивается промежуток времени между заправками, баллоны предохраняются от обмерзания в случае большого потребления газа.

Каждый газовый баллон подключается к рампе индивидуально, а это дает возможность использовать в работе как все баллоны одновременно, так и часть из них, по выбору.

Газовые рампы состоят из системы трубопроводов и запорной арматуры, и бывают трех видов: — наполнительные, — перепускные, — разрядные.

Наполнительные

С помощью наполнительных рамп производится заправка газовых баллонов от любых источников:

— газификационных установок высокого давления,

Устройство таких рамп позволяет непрерывно наполнять баллоны техническими газами (азот, аргон, кислород, воздух) до давления 20 МПа (примерно 200 атмосфер).

Наполнительная рампа состоит из одной или двух ветвей (коллекторов), узла их соединения, манометров, вентилей подачи газа и предохранительного клапана. К каждому коллектору можно подсоединить от 2 до 10 баллонов или больше, по желанию заказчика.

Перепускные

Эти рампы выполняют обратную функцию: с их помощью газ из баллонов подается к потребителю. Как правило, это связано с большими объемами потребления.

Для непрерывного снабжения производства техническими газами на рынке предлагается широкий ассортимент перепускных рамп из баллонов с начальным давлением до 20 МПа.

Перепускная рампа снабжена редуктором, который предназначен для понижения давления газа до рабочего и поддержания его постоянным

Это важно при централизованном питании газосварочных постов газом во время газопламенной обработки: сварки, резки, пайки, газотермическом напылении покрытий

Разрядные

От перепускных эти рампы отличаются только давлением, которое могут поддерживать, и соответственно, производительностью. Разрядные рампы применяются, как правило, в лабораториях для подачи технических газов к приборам. Газ подается в разрядную рампу из баллонов со стандартным давлением до 20 МПа, а на производство поступает через редуктор в небольших количествах.

Все рампы могут быть установлены как внутри, так и вне зданий: у стен цехов в специальном шкафу или под навесом. Но обычно их вывешивают на стену помещения.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

  • стальные трубы;
  • металлопрофиль;
  • инструмент для резки металла (болгарка, газовый резак и т.д.);
  • сварочный аппарат с электродами;
  • листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

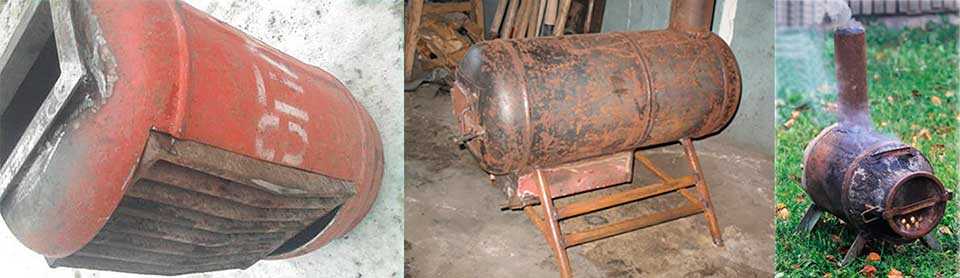

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

  • отрезки стального уголка;
  • отрезки П-образного профиля;
  • изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

Установки для автомобилей

В газобаллонном оборудовании автомобилей также применяется рампа с форсунками газа, предназначенная для подачи топлива отдельно на каждый цилиндр двигателя. Форсунки входят в систему, осуществляющую впрыск топлива (метана или пропана) во впускной газовый коллектор. При их неисправности или сбое в работе все газобаллонное оборудование выходит из строя, поэтому за состоянием данных элементов системы следует тщательно следить и осуществлять регулярную проверку.

Для установки или при необходимости замены ГБО можно приобрести каждую форсунку в отдельности. Но производители предлагают их и в виде рампы форсунок.

Современные газовые установки оснащаются качественными форсунками последнего поколения, имеющими достаточно длительный период эксплуатации. Однако они все равно могут забиваться и переставать выполнять свои функции. Это приводит к существенному увеличению расхода газа и сбоям в работе двигателя. В некоторых случаях помогает чистка и продувание форсунок, но иногда может понадобиться их полная замена.

Для четырехцилиндрового двигателя используется одна рампа, состоящая из четырех форсунок. А вот для более мощных и объемных двигателей необходима установка сразу двух таких рамп.

Производители не рекомендуют устанавливать подобное оборудование самостоятельно, не имея базовых знаний и опыта. Неправильный монтаж хотя бы одного из блоков приведет к сбою системы и несчастному случаю, который может повлечь за собой человеческие жертвы.

[su_youtube url=»https://www.youtube.com/embed/dfrp53nGxvY»]

Для личной безопасности стоит доверить установку газобаллонного оборудования специалистам станций технического обслуживания или сервисных центров.

Заправка картриджей с цанговым присоединением

Конструкция этого приспособления следующая: трубка, выполненная из полимера или металлического сплава, с одной стороны оснащена накидной гайкой. Она обеспечивает герметичное прикрепление к большому баллону с газом, а с другой стороны имеется цанговый зажим с ручкой, которая открывает или закрывает поступление газа в баллончик.

Итак, для заправки маленьких газовых баллонов с цанговым креплением от большого следует провести последовательно ряд действий:

  • Взвешиваем пустой баллончик;
  • Закрываем вентиль в цанговом зажиме на переходнике;
  • Прикручиваем накидную гайку к источнику газа (это может быть баллон любого объема);
  • Проверяем герметичность присоединения адаптера мыльным раствором;
  • Большой баллон переворачиваем вентилем вниз, так как нас интересует жидкий газ;
  • Цанговый зажим крепим к пустому туристическому баллончику;
  • С помощью ручки пускаем газ, который в течении некоторого времени заполнит емкость;
  • Закрываем вентиль, откручиваем баллончик, проверяем его герметичность и взвешиваем. На нем обозначено сколько должен весить полный баллончик, это примерный ориентир.

Помните, что при хранении туристического баллончика для мини-горелок в жарких помещениях при высокой температуре газ внутри него расширяется. Если не оставить газовую шапку, своеобразный резерв объема в баллончике, то возможно его раздувание. То есть необходимо заправлять баллончик так, чтобы слышалось бултыхание жидкого газа внутри.

Взвешивание баллончика после заправки и сравнение показателей с заводскими данными на инструкции — это надежный способ убедиться в полной заправке картриджа

Во время переливания система заправки охлаждается и даже покрывается инеем. Не стоит бояться, просто подождите пока все оттает и продолжайте работу.

Рекомендуется работать исключительно в перчатках. Всегда аккуратно вкручивайте переходник, так как очень легко повредить резьбу, что сделает дальнейшую заправку туристического газового баллона в домашних условиях невозможной.

В помещении, где осуществляется переливание газа, не должно быть источников огня, работающей горелки для пайки труб или включенной конфорки. Некоторые баллончики не подлежат заправке. Рекомендуется в целях безопасности заправлять один баллончик не более четырех раз, а затем покупать новый.

Многие производители указывают на недопустимость дозаправки своей продукции. Баллоны известных производителей, как правило, служат дольше. При появлении вмятин на корпусе и других признаков деформации не стоит рисковать, а лучше выкинуть такой баллончик и купить новый.

Взвешивание баллончика после заправки и сравнение показателей с заводскими данными на инструкции — это надежный способ убедиться в полной заправке картриджа

Как сделать своими руками

В масштабах бытовых сварочных работ можно сделать некое подобие рампы самостоятельно

При этом важно понимать, что работа с горючими веществами требует не только большой осторожности, но и высокого качества сборки всех приборов. Если у вас нет уверенности, что сможете обеспечить достаточное для безопасности качество самодельной рампы, то лучше не браться за это дело

Давайте разберемся в том, как может быть сделана газовая рампа своими руками.

Из металлических трубок следует сварить переходник, по форме напоминающий букву «Ш» (или «П», если вы намерены использовать два баллона, а не три). В основании конструкции нужно сделать отверстие, в него вваривается еще одна трубка. Она нужна для выхода смешанного газа. На концах трех первых трубок нужно нарезать резьбу для соединения с манометрами. После измерительных приборов устанавливаются отрезки труб с вентилями для контроля давления. Газ нужно подводить от баллонов к этим вентилям.

На выходной трубке тоже нужно поставить кран.

Подобная конструкция очень сильно упрощена, в ней нет ни стабилизатора, ни редуктора, поэтому за давлением придется постоянно следить.

Соблюдение техники безопасности

Важно не забывать, что рампа является проводником-распределителем взрывоопасного и горючего материала. Поэтому независимо от операций, выполняемых с этим устройством, следует придерживаться следующих правил безопасности:

  • К управляющим органам и контрольным приборам должен всегда обеспечиваться свободный доступ.
  • Баллоны и рампа должны быть удалены от жилых помещений и мест постоянного скопления людей. Желательно предусматривать отдельное техническое помещение, где будут находиться источники топлива, рампа для газовых баллонов, климатическое оборудование и, соответственно, монтажно-соединительная арматура.
  • В качестве расходников можно использовать только элементы и материалы, подходящие по характеристикам используемому оборудованию.

Изготовление рампы своими руками

Изготовить конструкцию под хранение и эксплуатацию газовых баллонов несложно. Для сборки своими руками потребуется:

  1. Лист стальной толщиной 2-3 мм.
  2. Уголок стальной №45 или профильная труба 40 х 25 мм.
  3. Труба металлическая под коллектор (длина подбирается под число баллонов).
  4. Металлическая цепь мелкая для фиксации баллонов.

Помимо этого материального обеспечения потребуются навыки сварщика, слесаря, инструмент и оборудование (сварочный аппарат). Впрочем, сварочные работы могут быть выполнены и под заказ.

Изначально необходимо определиться с числом баллонов под газ, которые будут устанавливаться в рампе. Например, 3 баллона. Отталкиваясь от значения размера диаметра баллонов, получают исходный размер ширины конструкции рампы и увеличивают его на 150-200 мм. Размер высоты будет определяться с учётом высоты газовых баллонов, плюс 150-200 мм до горизонта установки коллектора.

На основании этих расчётов делается опорная рама из стального уголка или профильной трубы. Опорную раму можно собрать при помощи сварки или же применить механический способ крепления уголков (труб) болтовым соединением. Собранная рама имеет вид буквы «П». Далее на верхней перемычке рамы ставят кронштейны для коллектора и крепят раму к задней стене внутри металлического ящика, предварительно изготовленного из стальных листов.

Монтаж коллектора газовой рампы

Теперь дело за изготовлением коллектора, его установкой и дополнением всеми необходимыми аксессуарами. Металлическую трубу (d=32-50 мм) отмеряют по длине, равной размеру длины перемычки опорной рамы и размечают на корпусе трубы точки под штуцеры (3 шт).

Аккуратно вваривают в тело трубы отводы для штуцеров и устанавливают эти детали вместе с вентилями. На одном конце трубы ставится заглушка, на втором штуцер для подключения редуктора. После завершения этих работ укладывают коллектор на кронштейны, ранее смонтированные по верхней стороне перемычки опорной рамы.

Установка коллектора должна производиться с учётом отступа выше уровня вентилей баллонов на 150-170 мм. Коллектор следует выставить как можно точнее по горизонту и закрепить хомутами на кронштейнах, подложив под обручи хомутов прокладки из листовой технической резины. Затем нужно установить на открытый конец коллектора газовый редуктор, оснащённый фильтром и дополнить запорным краном.

Следующий шаг — изготовление подводок для баллонов. Их можно и желательно сделать из медной трубки, чтобы получить эффект компенсации расширения. Но допускается также применение шлангов высокого давления. Подводки одним концом прикручивают к вентилям коллектора, другим концом трубки будут соединяться с вентилями баллонов.

Окончательная сборка и подключение

В завершение процесса сборки рампы для газовых баллонов своими руками на стойках опорной рамы, на расстоянии 2/3 высоты баллонов, делают цепной затвор. Для этого производят следующие действия:

  1. Берут металлическую цепь.
  2. Отмеряют по длине захвата баллонов.
  3.  Режут и крепят полученный отрезок цепи одним концом к стойке рамы.

Второй конец металлической цепи остаётся свободным. Он будет крепиться замковым устройством на второй стойке после того, как газовые баллоны загружены в рампу. Конечно же, вовсе необязательно применять в качестве фиксатора именно металлическую цепь. Можно использовать другие подходящие, но обязательно надёжные крепления.

На последнем этапе работ подводят газовую трубу от потребителей к редуктору коллектора. Технически останется только загрузить на рампу газовые баллоны, соединить их отводными трубками (шлангами) с коллектором и на этом всё — устройство готово для стабильного обеспечения газом бытового оборудования.

Но остаются ещё некоторые детали монтажа. Предстоит оборудовать двери стального шкафа, где установлена рампа. В дальнейшем, когда система будет эксплуатироваться, необходимо оснастить двери ящика надёжным замком и ограничить к нему доступ для детей.

Заключение

Использование качественной арматуры для обеспечения работы газового оборудования делает систему отопления безопаснее и производительнее. Эту задачу можно решить всего за 5-7 тыс. руб. Примерно в эту сумму оценивается средняя по характеристикам газовая рампа. Своими руками изготовить простой аналог данного аксессуара для газопровода можно за меньшие деньги, но с применением специального инструмента. Причем не стоит рассматривать интеграцию рампы как нечто избыточное для домашнего инжиниринга. Рядовая бойлерная установка, работающая на газовых смесях, потребует соединения с баллоном в случае отсутствия магистрального снабжения. Кроме отопительного оборудования, подобные средства подключения применяются и к инструментам, примером чему может служить тот же сварочный автомат.

Выводы и полезное видео по теме

Как происходит объединение газовых баллонов с помощью рампы:

Конструкции под загрузку, хранение, эксплуатацию сразу нескольких сосудов изготавливаются не только под пропан-бутан, но также под ацетилен, кислород, углекислый газ и другие. Правда, для бытовой сферы основным продуктом потребления всё-таки остаётся природный газ. Под этот вид продукта и делаются чаще всего газовые рампы.

Под какое бы назначение не предполагалась конструкция, она в принципе изменяет условия эксплуатации оборудования – делает их более удобными для пользователей, безопасными для окружающих.

Появились вопросы по теме статьи? Или может есть ценная информация которой вы можете поделиться с нашими читателями? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Газовая рампа – это комплект оборудования, которое применяется для газификации на сжиженном газе небольших объектов бытового или коммерческого назначения (дом, дача, склад и т.д) с применением баллонов емкостью до 50 литров. Газовая рампа (пропановая) позволяет объединить газовые баллоны в единый объём, состоящий из двух веток, к каждой из которых может быть подключено одинаковое количество емкостей. Рампа газовая является гораздо более дешевой, удобной и практичной альтернативой газгольдерам. С ее помощью вы сможете выгодно сэкономить деньги как на топливе, так и на оборудовании.

Наиболее важной составляющей газовой рампы является редуктор, который осуществляет подачу газа с необходимым давлением и расходом. Газовая рампа пропановая позволит вам самостоятельно устанавливать количество используемых баллонов

В данной варианте представлен газовый редуктор m714 , производства Италия. В комплекте с этим редуктором, идут два шланга длиной 50 см. и тройник. ; В данном случае баллонная установка может соединить 2 газовых баллона. Такое оборудование может устанавливаться как в помещении, так и на улице. При размещении в помещении необходимо соблюдать все правила безопасности, например, размещать установки на расстоянии не менее 1 м от приборов, к которым подключены баллоны. Устанавливая конструкцию на улице, также необходимо позаботиться о безопасности и, например, . Располагать установку необходимо на расстояние не менее 0,5 м от окон и дверей, допускается если это будет вдоль стен здания. При размещении необходимо предпочтение отдать теневой стороне, дабы избежать нагрева баллонов от солнца.

Пропановая газовая рампа представляет собой устройство, предназначенное для одновременного подключения потребителя газа сразу к нескольким баллонам.

Под потребителем подразумевается любое оборудование, работа которого связана с постоянным получением топлива. Это и и плита, и камин, и что угодно еще.

Благодаря этому устройству исключается возможность такого незапланированного эффекта, как обледенение резервуаров с газом, что вполне может возникнуть, если потребитель использует слишком большое количество топлива. Благодаря рампе заправлять каждый отдельный баллон придется не так часто.

Подключение каждой емкости к этому переходнику осуществляется с помощью вентиля, что дает возможность контролировать количество используемых баллонов. В любой момент можно отключить один из них, оставить два, три, или четыре.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
