Установка настенного газового котла: монтаж своими руками с соблюдением норм

Где разрешена установка котла

Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.

Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:

• в подвале;
• на цокольном этаже;
• на чердаке.

Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.

Не допускается монтаж газовых котлов отопления:

• в жилой комнате городской квартиры;
• в общежитии;
• в коммунальной квартире;
• в ванной или совмещенном санузле;
• в подвале многоквартирного дома.

Минимальные граничные габаритные требования к топочной

Площадь под котел – не меньше 46-ти м2.
Площадь окна для установки газового котла — зависит от объёма помещения.
Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.

Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.

Существуют исключения! Параметры установки газового котла в частном доме, если у него замкнутая камера сгорания, не столь жесткие. Так, для таких агрегатов не регламентируется пространственный объем котельной. Не является обязательным наличие окна, выходящего наружу.

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

• Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Принцип работы газового двухконтурного котла

Газовый двухконтурный настенный котел является современным решением в области отопительной и водонагревательной техники. Характеризуясь предельной компактностью, он совмещает в себе сразу два агрегата – это отопительный котел и газовый проточный водонагреватель. Правда, дался такой функционал путем крайне плотной компоновки множества элементов и узлов, что отразилось на сложности оборудования и его цене.

Двухконтурный модели обеспечивают дом не только теплом, но и горячей водой.

Настенные двухконтурные газовые котлы для отопления дома умеют:

• Подготавливать горячую воду;
• Обеспечивать качественную работу отопления;
• Корректировать температуру в контурах ГВС и отопления;
• Следить за безопасностью окружающих людей;
• Оценивать температуру воздуха снаружи зданий, меняя температуру теплоносителя;
• Работать с солнечными коллекторами;
• Функционировать в полностью автоматическом режиме, не требуя излишне частого вмешательства пользователей.

Они самостоятельно регулируют температуру теплоносителя, ориентируясь на получаемые с датчиков показатели, умеют стабилизировать температуру воды в контуре ГВС, автоматически переключаются из одного режима в другой, следят за собственной технической исправностью с помощью средств самодиагностики.

Самые продвинутые модели настенных двухконтурных газовых котлов оснащаются дистанционно управляемой автоматикой, что позволяет регулировать рабочие параметры в удаленном режиме, например, через GSM-сети или через интернет.

Котлы газовые настенные двухконтурные обладают вполне понятным принципом действия. После активации отопления оборудование включает газовую горелку, которая начинает подогревать теплоноситель в отопительном контуре. За циркуляцию теплоносителя отвечает встроенный циркуляционный насос, а его излишки отправляются во встроенный расширительный бачок (обвязка присутствует почти во всех моделях, поэтому покупать ее отдельно не требуется).

Как только температура в системе достигнет заданного параметра (или датчик температуры воздуха обнаружит, что в комнатах стало тепло), котел автоматически отключится, продолжая контролировать температурные параметры. В тот момент, когда горелка выключена, он находится в ждущем режиме. Как только теплоноситель остынет, сработает система розжига, а в горелку будет подан газ. И так будет происходить неограниченное количество раз.

Схема движения теплоносителя в двухконтурных газовых котлах зависит от того, работает ли он сейчас в режиме ГВС или нет. .

Теперь рассмотрим принцип работы контура горячего водоснабжения. Как только мы откроем кран с водой, сработает трехходовой клапан, и котел переключится в режим нагрева контура ГВС. В моделях с раздельными теплообменниками горячий теплоноситель направляется во вторичные теплообменники, где он нагревает водопроводную воду. Отопление в это время остается отключенным – приоритет отдается контуру ГВС.

Температура воды в контуре ГВС всегда стабильна – за это отвечает электронная модуляция пламени. Она автоматически корректирует степень нагрева, регулируя уровень подачи газа в горелку. Электронная модуляция нравится многим потребителем – она не ошпарит кипятком и не даст заорать от неожиданно полившейся холодной воды, автоматически приводя работу контура ГВС к заданным параметрам.

Как только кран будет закрыт, двухконтурный газовый настенный котел перейдет в режим отопления – если это необходимо, будет отдана команда на включение горелки, чтобы привести температуру теплоносителя к установленной норме. И все вышеописанные процессы происходят без какого-либо вмешательства пользователей, что очень и очень удобно.

Несмотря на простоту принципа действия настенных газовых двухконтурные котлов, их внутреннее устройство является очень сложным – в этом можно убедиться самостоятельно, сняв переднюю крышку и поразившись изобилию различных деталей и узлов.

Обзор производителей газовых котлов

В странах, где автономное газовое отопление используется активно, рынок наполнен продукцией различных компаний. Конкуренция так высока, что предприятия, не выдерживающие ее вследствие плохого качества товара, быстро сходят с дистанции.

Рассмотрим лучшие предложения производителей, которые пользуются популярностью и отличаются отменным качеством.

Котлы итальянской компании BAXI

Компания BAXI основана чуть менее века назад – в 1924 году. Сегодня она является частью холдинга BDR Thermea и специализируется на выпуске настенного газового оборудования. Известные линейки котлов ECO, MAIN, NUVOLA, LUNA зарекомендовали себя как надежное и безупречно функционирующее оборудование.

Устройства бренда BAXI адаптированы к условиям той страны, в которую экспортируются. Все модели отличаются классическим дизайном и удобной системой управления

Владельцам жилья с дефицитом свободного пространства под установку газового котла будут интересны модели серии ECO Four. Это сверхкомпактные устройства, высота которых всего 73 см, а ширина – 40 см. Мощность ограничена 24 кВт, однако ее достаточно для обогрева дома площадью 200 м².

Немецкое качество термотехники Bosch

Возникшая в позапрошлом веке компания Bosch известна во многих производственных сферах, в том числе и в изготовлении газовых отопительных котлов бытового назначения. Двухконтурные настенные устройства, которые выпускаются во многих точках мира, отличаются высокой технологичностью, компактностью и легкостью управления.

Популярная среди пользователей модель – компактный двухконтурный котел с установкой на стену BOSCH GAZ 6000. Котлы адаптированы под использование в России и производятся в двух местах – в г.Энгельс (РФ) и в Турции

Рассмотрим более детально, чем хороши котлы серии 6000:

Немецкий производитель уделяет большое внимание компактности своих устройств и работает над выпуском экономичных моделей. Радуют новинки конденсационного типа, позволяющие увеличить КПД за счет использования конденсата

Корейское газовое оборудование Navien

Можно сказать, что корейская компания Navien медленно, но верно завоевывает весь мир. Начав производство отопительных газовых устройств в 1978 году, она поставляет оборудование уже в 30 с лишним стран.

Азиатский производитель известен тем, что развивает экологически чистые технологии и заботится об охране окружающей среды. Часть прибыли от продаж поступает в собственный экологический фонд и на утепление жилья для бедных.

Популярны газовые настенные модели серий PRIME, DELUXE, ATMO. Все устройства оборудованы защитой от замерзания и приборами, контролирующими работу при низком давлении газа или воды в магистралях

Бонус для любителей комфорта – удобный пульт Д/У с ЖК-дисплеем, с помощью которого можно регулировать температуру воды в ГВС, устанавливать экономичный режим расхода топлива.

Кроме перечисленных производителей, стоит обратить внимание на настенные модификации итальянских брендов Hermann, Beretta, Weller, Feroli, а также Chaffoteaux (Франция), Airfel и Demarad (Турция), Protherm (Чехия), Атон (Украина), Газлюкс и NEVA Lux (Россия). Правила установки и подключения настенных газовых котлов приведены в следующей статье, с содержанием которой мы советуем ознакомиться

Правила установки и подключения настенных газовых котлов приведены в следующей статье, с содержанием которой мы советуем ознакомиться.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Почему стоит предпочесть газовый котел

Котел газовый двухконтурный настенный, отзывы о котором позволят вам понять, в сторону какой модели склонить свой выбор, часто становится частью автономных систем отопления. Если частный дом запитан от центральной магистрали, то владельцы считают, что более удачного оборудования не найти. Это обусловлено тем, что газ сегодня выступает в качестве самого выгодного вида топлива.

Газовые сети, по мнению потребителей, работают нормально, а голубое топливо подается без перебоев, поэтому выбор отопительного оборудования очевиден. Современные варианты газовых котлов оснащены сложной автоматикой, которая отвечает за прекращение подачи топлива и блокировку работы агрегата, если возникают аварийные ситуации. При этом вмешательства со стороны человека не требуется. Это обстоятельство обеспечивает безопасность при эксплуатации. Всё это, по мнению покупателей, облегчает использование отопительного оборудования. Однако данное преимущество нельзя назвать единственным плюсом.

Профессионалы советуют обратить внимание еще и на высокий КПД, а также низкую стоимость топлива. Более дешевыми на территории России будут только дрова

Однако использовать твердотопливные агрегаты не всегда удобно. Газовые аналоги способны экономить энергию. Даже если ваш дом обладает достаточно обширными площадями, использовать для его отопления можно компактную котельную установку, которая справится со своей задачей.

Различия моделей по мощности

Котлы двухконтурного типа по мощности делятся на одноступенчатые и двухступенчатые. Одноступенчатые приборы всегда функционируют на постоянном уровне мощности и круглогодично используют одно и тоже количество топливного ресурса.

Это не эффективно и влечет за собой перерасход газа, ведь качественное отопление требуется дому или квартире не более 5 месяцев в году. Во все остальное время «гонять» оборудование на полной мощности не разумно и экономически не выгодно.

При установке оборудования с базовой мощностью от 30 кВт, следует знать, что такие виды приборов должны располагаться не в жилых помещениях, а в отдельных комнатах, оснащенных качественной вентиляционной системой, индивидуальным выходом на улицу и полноценным дымоходом

Функционал двухступенчатых устройств более широк.

С его помощью можно:

• регулировать режим поступления газа и рационально расходовать топливо;
• уменьшить количество включений/выключений, таким образом снизить износ оборудования и продлить срок его эксплуатации;
• сократить до минимума объем вредных выбросов в воздух.

Дополнительно устройство оснащено модулем плавного переключения, который снижает расход энергоресурса и позволяет одновременно эксплуатировать котел и бойлер любой емкости, установленные по отдельности.

Советы по выбору котла с точки зрения варианта управления

Почти всё газовое оборудование сегодня имеет автоматическую систему управления

Однако специалисты советуют обратить внимание на то, что ее начинка может быть разной. Наиболее простым методом регулировки функционирования будет применение механического термостата

С его помощью вручную можно включить горелку, если температура упадет ниже требуемых параметров или поднимется выше.

Специалисты утверждают, что больше функций управления имеют котлы, которые дополнены электронными термостатами. У оператора с их помощью будет возможность программировать и контролировать температуру в помещениях в зависимости от времени суток. Со слов профессионалов, лучше всего выбирать устройство, которое обладает погодными датчиками, ведь они обеспечивают эффективную работу агрегата.

Рейтинг ТОП-10

Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

Buderus Logamax U072-24K

Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.

Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.

Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.

Federica Bugatti 24 Turbo

Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.

Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.

Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.

Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.

Leberg Flamme 24 ASD

Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.

Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.

Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

Лемакс PRIME-V32

Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.

Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.

Рассчитан на эксплуатацию в сложных технических условиях.

Navien DELUXE 24K

Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.

Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.

Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.

MORA-TOP Meteor PK24KT

Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.

Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.

Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).

Лемакс PRIME-V20

Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.

Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.

Есть возможность удаленного управления.

Kentatsu Nobby Smart 24–2CS

Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).

Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.

Есть возможность использования нескольких конструкционных вариантов дымохода.

Oasis RT-20

Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.

Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.

При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.

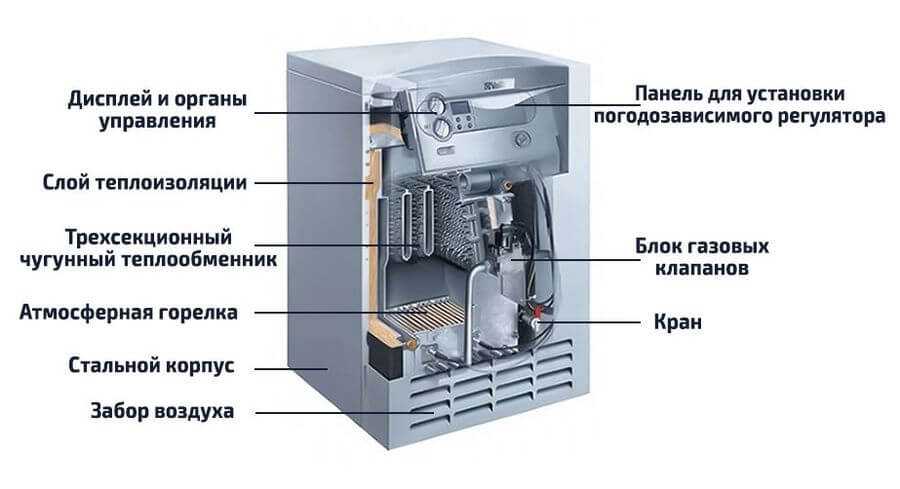

Двухконтурные напольные газовые котлы

Напольные агрегаты по условиям монтажа не имеют ограничений в весе. Это позволяет устанавливать в них более массивные и прочные детали, использовать узлы большей прочности и производительности.

Большинство напольных котлов демонстрирует гораздо более высокие эксплуатационные показатели за счет своей надежности, способности испытывать повышенные нагрузки без потери работоспособности.

Общая конструкция и принцип работы не отличаются от базовых конструкционных вариантов, вся разница сосредоточена в области увеличения мощности и эффективности основных узлов:

• Теплообменника.
• Газовой горелки.
• Циркуляционного насоса и т.д.

Помимо этого, широко используются энергонезависимые модели, которые гарантированно обеспечивают обогрев дома независимо от состояния электросетей и их возможностей.

В условиях России внезапное отключение электропитания даже на несколько часов грозит перемерзанием трубопроводов в системе, что означает полный вывод отопительного контура из строя.

Энергонезависимые котлы полностью исключают такую возможность, не нуждаясь ни в чем, кроме подачи воды и газа.

Конденсационные котлы для низкотемпературных отопительных систем

Появившись относительно недавно, системы «теплого пола» сегодня получают все большее распространение в качестве основных, особенно в новых домах и квартирах с индивидуальным отоплением. Их умудряются реализовывать даже по деревянным лагам, не говоря о плитных фундаментах, полах по грунту и бетонных перекрытиях. Главным отличием теплого пола от радиаторной обвязки является даже не укладка магистрали в стяжку, а низкая температура теплоносителя и экономичность, обусловленная меньшим расходом топлива и высокой тепловой инерционности. Традиционные газовые котлы в таких системах используются, но с большей эффективностью в ней будет работать конденсационный. Он характеризуется повышенным КПД за счет съема тепловой энергии с дымовых газов, но чтобы оборудование функционировало с полной отдачей, температура в «обратке» должна быть меньше 55˚С. А это как раз параметры теплого пола или теплых стен, но последние в нашей стране практически не встречаются.

В тандеме с теплым полом конденсационный газовый котел позволит расходовать меньше газа, что жизненно важно с учетом завидной стабильности роста тарифов. Есть у конденсационных котлов и еще одно несомненное преимущество – возможность работать на мощности, в несколько раз ниже номинальной

Не тактовать, то включаясь, то выключаясь, а именно работать в оптимальном режиме.

SirazhudinУчастник FORUMHOUSE

Проложил у себя в квартире 70 кв. трубы для ТП из сшитого полиэтилена 20-го диаметра, 5 контуров, около 400 м. В общем, следующий этап выбор котла, т. к. у меня только теплый пол без радиаторов, решил купить котел конденсационного типа. В магазине мне сказали, что у них есть конденсационный котел на 400 кв. Значит вопрос в чем, можно ли мне установить котел с таким запасом на мой ТП на 70 кв. и будет ли он работать корректно?

Сергей БугаевСпециалист по продукту

Вам лучше все же обратить внимание на котлы меньшей мощности, 24 кВт будет достаточно. В целом у газовых конденсационных котлов выше диапазон модуляции, и они спокойно смогут работать на малую площадь даже весной, осенью

При минимальной мощности 2,4 кВт он будет соответствовать 24 кв.

Для настенных конденсационных котлов последнего поколения характерна не только экономичность и большой диапазон модуляции, но и расширенный функционал.

• КПД – до 109,8 %.
• Энергоэффективность – А+.
• Погодозависимое регулирование – поддерживают в помещениях постоянную температуру, снижая или прибавляя мощность, в зависимости от температуры окружающей среды.
• Встроенный Wi-Fi-модуль, дистанционное управление.
• Возможность встраивания в систему управления «умный дом».

Даже самое надежное европейское оборудование нуждается в сервисе, чтобы котел поставили на гарантию, установку нужно доверять не просто профессионалам, а сертифицированным монтажникам. Сам процесс никаких особых манипуляций не требует, нюанс только один.

polshinУчастник FORUMHOUSE

…Сильно ли обвязка котла и монтаж системы отопления конденсационного котла отличается от обычного?

Сергей БугаевСпециалист по продукту

Отличие только одно: у конденсационных котлов устанавливается слив конденсата в канализацию. Это небольшая трубочка, по которой течет конденсат слабым потоком.

Если речь о частном доме с локальными очистными сооружениями, конденсат в чистом виде в канализацию сбрасывать нельзя. Его необходимо предварительно обработать в специализированном нейтрализаторе (емкость с мраморным гранулятом).

Устройство и принцип работы

Кроме увеличенной прочности важных деталей и узлов, принципиальных различий между типами не наблюдается, основные элементы выглядят так:

1. Первый теплообменник.
2. Горелка.
3. Второй теплообменник.
4. Насос для циркуляции.
5. Турбонаддув.
6. Панель управления.

С учетом заданных параметров теплоноситель нагревается и поступает в систему отопления, по обратной магистрали он возвращается для следующего цикла. При выходе из первого теплообменника вода отдает часть тепла во вторичном узле, чтобы нагреть жидкость там до рабочей температуры.

Благодаря трехходовому клапану, теплоноситель смешивается с остывшей водой, и достигает нужных показателей температур, после чего отправляется в магистраль. Продукты сгорания газа выводятся через дымоход, существуют модели с естественной тягой и вентилятором турбонаддува.
