Установка напольного газового котла своими руками: технические нормы и алгоритм работ

Причины отказа в установке

Они трактуются как неподходящие условия для помещения мини-котельной. Чтобы досадного недоразумения не случилось, следует изучить их более внимательно. Требования к месту размещения:

  • Площадь будущей котельной не менее 4 м². Учитывая, что газовые напольные котлы для частного дома габаритные, размер желателен больше.
  • Наличие оконного и дверного проёма в 0,3 м² от 10 м³ и 0,8 м в ширину соответственно. Высота потолка не менее стандартной – 2,5 м.
  • Проведённый водопровод и контур заземления.
  • Оштукатуренные потолок и стены. Такой строительный материал не воспламеняется. Устанавливается противопожарная система.
  • Определённый размер сечения дымохода. По нормативу он зависит от мощности напольного котла.

Пол в мини-котельной не должен быть: деревянным, покрытым линолеумом, крашенным, пропитанным какой-либо мастикой. Идеальна бетонная стяжка. В случае отсутствия цокольного этажа или подвала достаточной высоты, газовые напольные котлы отопления располагают в кухнях. Их конструкция наилучшим образом отвечает предъявляемым характеристикам к помещениям для газового оборудования.

Требования для помещения котельной с газовым котлом

Многое зависит от производительности котла: в случае, если она достигает отметки более 30 киловатт, то появляется необходимость в отдельно устроенном помещении. Именно исходя из положений ‘Строительных норм и правил’, строятся и создаются конкретные распоряжения к обустройству котельной, специализированной на отоплении по сгоранию продуктов.

  • Размещать котельную возможно в чердаках, подвалах, то есть в специальных комнатах домов. Но стоит учесть, что требуется освобожденный коридор, достаточная освещаемость.
  • Установленный объем в размере не менее 14-и квадратных метров с учетом мощности в 30-60 киловатт и выше 15 квадратных метров с предназначением для котлов большей производительности.
  • Комфортный и беспрепятственный доступ к устройству.
  • Покрытие стен негорючим материалом.
  • Обеспечение вентиляционным процессом в трехкратном размере воздухообмена.

Нормы и правила установки котла отопления

Не всякое помещение подойдет для размещения газового оборудования. В частных домах необходимо придерживаться правил СНиП 31-02-2001. В многоквартирном доме действуют требования СНиП 2.08.01. Однако начинать нужно с подготовки документов и получения разрешений.

Какие этапы предстоит пройти:

Обращение в ГОРГАЗ с заявлением, в котором указаны расчеты потребляемого газа на отопление и горячее водоснабжение (ГВС) согласно СНиП 31-02, п. 9.1.3. Берутся средние показатели для одной квартиры:

  1. Газовая плита — 0,5 м³/сутки;
  2. ГВС — 0,5 м³/сутки;
  3. Отопление 7-12 м³.

Заявление рассматривают. Если все в порядке, служба составляет документ с техническими условиями и регламентацией всех работ. Без этого установка будет считаться незаконной. Следующим шагом является обращение в лицензированную службу для составления проекта на основании технических рекомендаций.

Кто должен устанавливать котел? В идеале — газовая служба. Поэтому готовый проект и другая документация направляются туда. Что еще нужно приложить:

  • Документы на оборудование;
  • Инструкцию;
  • Сертификаты технического и санитарно-гигиенического состояния;
  • Результат экспертизы, которая подтверждает соответствие требованиям.

Частный дом

В помещении, где предполагается установка, должна быть хорошая вентиляция. Какое место может подойти:

  • Первый, цокольный этаж;
  • Подвальное помещение;
  • Пристройка;
  • Чердак;
  • Кухня — если мощность техники не больше 35 кВт.

Отметим, что для монтирования на кухне есть две нормы. Их условия немного различаются, поэтому уточняйте у мастера, какой именно он придерживался. В первом случае допускается использовать агрегаты мощностью не более 35 кВт, во втором — не более 60 кВт.

  • Котлы мощностью 150 кВт могут располагаться на первом, цокольном, подвальном этаже;
  • При мощности 151-350 кВт действуют те же положения, но также допускается размещение в пристройке.

Кухня

Если вы выбрали место на кухне, сверьтесь со следующими нормативами:

  • Объем помещения от 15 м³. На каждый киловатт мощности полагается 1 м³;
  • Высота потолка от 2,5 метра.

Нужно серьезно отнестись к созданию вентиляции своими руками:

  • Производительная вытяжка. Параметры рассчитываются согласно трехкратному объему комнаты. Для одноконтурных и двухконтурных котлов с открытой камерой требуется постоянный приток воздуха для горения;
  • Наличие окна с форточкой общей площадью 0,8 м² и толщиной стекла 2 мм, 1 м² — 4 мм, 1,5 м² — 5 мм;
  • Дверной зазор от пола — от 0,025 м².

Важный момент! Если комната объединена с соседней так, что между ними нет двери, то вам не разрешат поставить котел. Выходом может стать установка роллетов, раздвижных или стеклянных дверей.

Отдельное помещение

Оборудование можно установить в отдельной котельной, если придерживаться следующих условий:

  • Высота от пола до потолка 2,5 метра;
  • Площадь от 15 м³;
  • Стены должны быть из несгораемого материала: бетон, кирпич, блоки;
  • Правила относительно вытяжки аналогичны вышеописанным;
  • Остекление площадью от 0,03 м².

В случае использования техники мощностью 150 кВт должна иметься дверь из противопожарного материала, выводящая на улицу либо в подсобное помещение с запасным выходом.

Пристройка

Нет места для размещения отопительного котла в доме? Тогда добавьте пристройку. Требования те же, что описаны выше. Кроме этого застройщику нужно учесть следующие моменты:

  • В каркасном, кирпичном и других типах домов, пристройка должна располагаться около сплошной стены. Материал стен должен быть негорючий — кирпич, ракушечник;
  • Отливается независимый от дома фундамент, соединяются только стены.

Пристройку необходимо зарегистрировать, иначе вы не сможете провести туда газ. Само собой, помещение должно соответствовать всем нормам, иначе ответственные инстанции могут не выдать разрешение.

Что должно быть предусмотрено перед наружным монтажом:

  • Ширина дверного проема от 0,8 метров;
  • Твердый пол из негорючих материалов;
  • Для габаритных напольных котлов должен быть дополнительный фундамент;
  • Проведение водопровода и канализации;
  • Наличие проводки и розеток;
  • Обустройство дымохода.

Если пристройка воздвигается из дерева, то нужно сделать надежную огнеупорную облицовку.

Основные требования к размещению настенного отопительного прибора

  1. Такие котлы просты в монтаже, с помощью крепежных деталей легко навешиваются на стену. Крепежные детали прилагаются в комплекте с оборудованием.
  2. Не занимают много места, так как имеют небольшие габариты и маленький вес.
  3. При небольших габаритах имеют достаточно хорошую мощность до 25 кВт, то есть способны обогреть помещение площадью до 100 м², а это четырехкомнатная квартира.
  4. Выпускаются одно- и двухконтурные настенные котлы обогрева. Но для обогрева квартиры рекомендуется приобретать двухконтурный котел.

Схема установки газового котла парапетного типа.

  1. Котел с двумя контурами, работающими на обогрев помещения и на ГВС.
  2. Камера сгорания закрытого типа.
  3. Насос для принудительной циркуляции топлива.
  4. Наличие вентилятора, который обеспечит принудительную тягу и вывод через дымоходную трубу продуктов сгорания.
  5. Обязательно наличие электронного зажигания и полной автоматики.

Автономное отопление и возможные сложности:

в жилищной компании очень тяжело получить разрешение на индивидуальное переоборудование отопительной системы в многоквартирном доме. Такое положение вещей связано с тем, что заметно снижаются расходы на содержание, обслуживание и ремонт системы теплоснабжения. Вследствие чего деятельность самой управляющей компании становится убыточной.

  1. Площадь помещения должна быть не менее 4 м² при высоте потолков от 2,5 м и выше и входной двери не менее 80 см в ширину.
  2. В данном помещении должно быть хотя бы одно окно, предназначенное для естественного освещения.
  3. Запрещается располагать на расстоянии 30 см от настенного котла другое газовое или электрическое оборудование.
  4. При установке настенного газового оборудования требуется специальная вентиляция, а непосредственно между котлом и стеной должен быть установлен несгораемый материал.

Монтаж настенного газового или электрического котла:

  1. Основные отличия в установке настенного газового котла от электрического оборудования заключаются в определенных требованиях, куда входит наличие специального дымохода и системы вентиляции.
  2. Для настенного электрического котла требуется только отдельное подключение к системе водоснабжения и слива.
  3. Чтобы установить настенный котел обогрева, следует выбрать достаточно крепкую несущую стену в квартире.
  4. Перед началом монтажных работ необходимо выбрать оптимальную высоту для расположения котла и сделать там соответствующие отметки (в этом случае рекомендуется высота 1,0-1,6 м от уровня пола), после чего следует закрепить на этом месте монтажные планки.
  5. Если установка котла проводится самостоятельно, то следует неукоснительно придерживаться монтажных схем и указаний от производителя, которые содержатся в прилагаемой к оборудованию инструкции.
  6. В зависимости от вида устанавливаемых труб можно применять разные способы присоединения: муфтовое, резьбовое, фланцевое. Также можно использовать обжимные фитинги и метод холодной сварки.

Зная, с чего начинать и как правильно устанавливать оборудование для индивидуального отопления квартиры в многоэтажном доме, можно потратить меньше личного времени, сократить расходы на оборудование и систему обогрева. Главное — во время проведения работ придерживаться определенных норм и правил по монтажу и обслуживанию отопительного оборудования. В противном случае в дальнейшей эксплуатации приборов можно столкнуться с протечками, замерзанием теплоносителя и частыми поломками оборудования.

Почему котлы с закрытой камерой сгорания можно устанавливать в помещениях без окон?

В вашей статье http://strmnt.com/montazh-i-ustanovka-gazovyx-kotlov-trebovaniya-i-pravila.html есть фраза «Существуют исключения: если котел отопления с замкнутой камерой сгорания, то объем котельной не нормируется, и наличие окна с выходом наружу не обязательно». Подскажите, пожалуйста, СНиП и ГОСТ, в котором можно найти данную информацию. Если можно, конкретный пункт. Спасибо.

В современных системах отопления, использующих в качестве топлива газ, как известно, используются два типа котлов: с открытой или закрытой камерами сгорания. Причем, к помещениям для монтажа котлов с замкнутой камерой сгорания предъявляются менее жесткие требования, чем к оборудованию первого типа.

Экологичность котлов с замкнутой камерой сгорания

В котлах с открытой камерой сгорания для обеспечения процесса горения используется воздух помещения, в котором оборудование установлено, а продукты сгорания выводятся естественным образом через общий для здания дымоход. Котлы этого типа устанавливаются в отдельном помещении с окном и вытяжным вентиляционным каналом, что позволяет обеспечить приток свежего воздуха и эффективно выводить отработанные токсичные газы.

Котел с закрытой камерой сгорания – это герметичный агрегат, в который необходимый для сгорания газа воздух поступает прямо с улицы по собственному воздуховоду. Продукты сгорания также выводятся по индивидуальному дымоходу, не попадая ни в общедомовой дымоход и не соприкасаясь с воздухом помещения.

Благодаря высоким экологическим показателям не только допускается установка оборудования этого типа в как в котельных, так и в любых других помещениях, даже жилых и без окон, но оно также рекомендовано как базовое при создании индивидуальных отопительных систем даже в многоквартирных домах.

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

  • Площадь не менее 4 м2.
  • Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
  • Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
  • От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
  • Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
  • С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
  • Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
  • В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
  • Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
  • В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон). Чтобы котел было проще выставить, полы делаются строго по уровню

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

  • свой фундамент;
  • бетонированное основание;
  • наличие принудительной вентиляции;
  • двери обязательно должны открываться наружу;
  • размеры котельной рассчитываются по вышеуказанным нормам;
  • в одной и той же котельной разрешается установка не более двух газовых котлов;
  • наличие правильно обустроенного дымохода;
  • к нему должен быть обеспечен свободный доступ для прочистки и других операций;
  • для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
  • подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

  • однопозиционными;
  • двухпозиционными;
  • модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Общие правила монтажа газового оборудования

  • Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
  • Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
  • Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
  • Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
  • Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

  • Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.

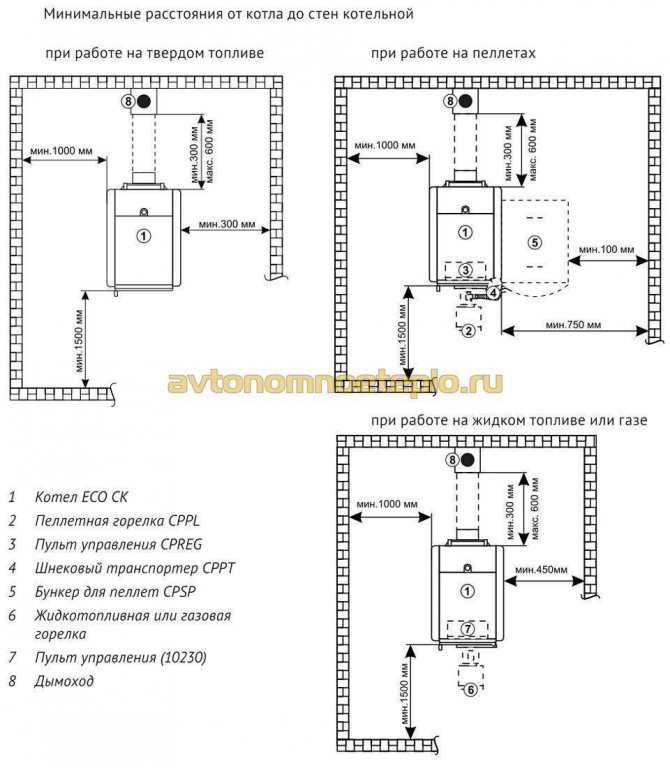

  • Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
  • Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
  • Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

  • Ширина полотна двери – от 80 см и более.
  • Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
  • Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

  • Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
  • В пределах потолочного перекрытия стыков труб быть не должно.
  • По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

  • Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
  • Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
  • Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

  • Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
  • Производить сварные соединения при монтаже газового оборудования – только на резьбе.
  • Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
  • Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
  • С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.
