Коаксиальный дымоход: принцип работы, виды, монтаж, нормы установки

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

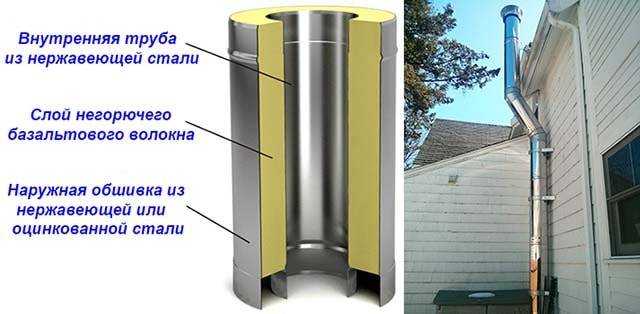

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Вариант газохода с керамической вставкой

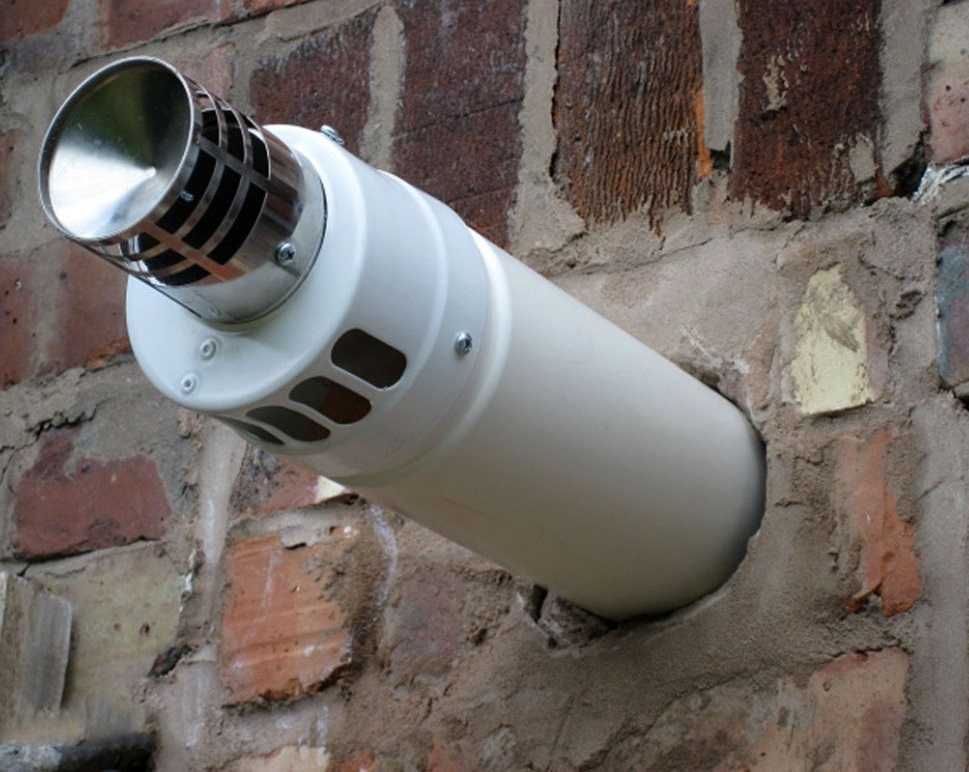

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Немного о минусах системы

Безусловно, нет идеальной системы, которая бы не имела недостатков. В нашем случае минусы хоть и имеются, но на некоторые из них можно просто не обращать внимания, поскольку они несущественны, а с другими придется смириться.

Основной недостаток подобных конструкций заключается в том, что их стоимость в конечном итоге на 20-40% выше, нежели монтаж раздельных систем. Еще одна проблема – концентрическое расположение труб с горячим и холодным воздухом. Вы наверняка не раз замечали обледенение на таких трубах. Оно образуется из-за скопления конденсата и его замерзания при минусовой температуре. Бороться с этим можно путем установки дополнительного слива и утепления. Но все это еще больше повысит цену.

Ну, и последний недостаток – ограниченная длина коаксиальной трубы. Это примерно 4-5 метров. Поэтому, если ваш котел установлен не около окна или нет возможности вывести коаксиальную трубу по какой-либо причине, такой вариант вам не подходит.

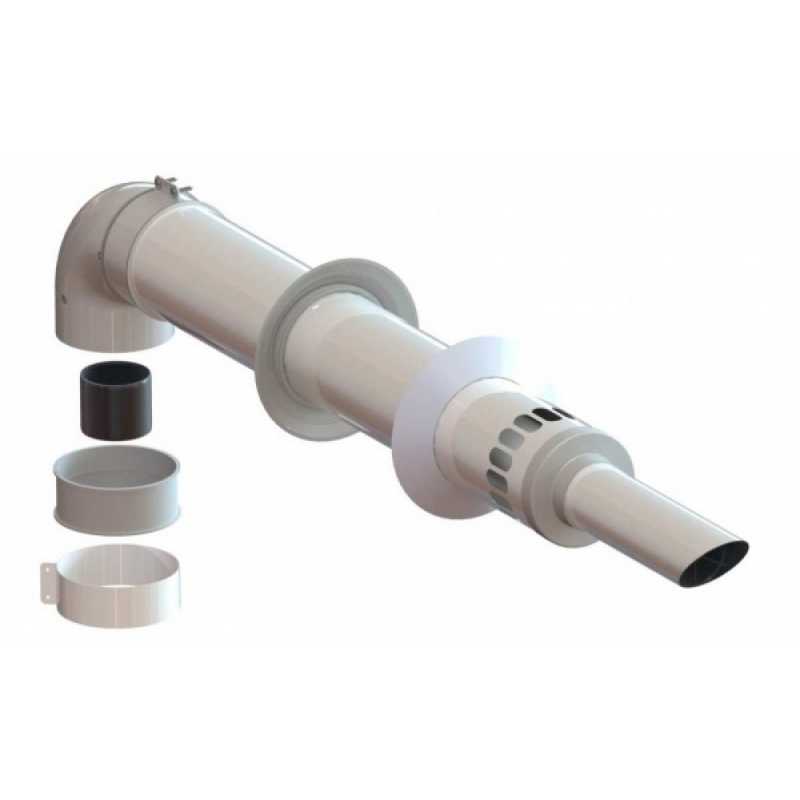

Устройство и предназначение

Такой дымоход представляет собой две трубы, имеющие разные диаметры. Она из труб, которая поменьше, вставляется в другую, чтобы между ними был зазор в несколько сантиметров. Такое устройство дымоходной системы позволяет и выводить продукты сгорания, и одновременно набирать нужное количество воздуха с улицы. То есть обеспечивается постоянная циркуляция. Также в конструкции коаксиальных систем используется «колено», которое является переходным элементом, и хомут, который надежно скрепляет все части конструкции.

Также стоит выделить два основных вида систем в зависимости от особенностей конструкции, в которых можно устанавливать такие дымоходы:

1. Коллективные системы. Такие виды дымоходов устанавливаются в процессе строительства больших высотных зданий.
2. Индивидуальные системы. Данный вид систем применяется для установки в частных домах, где используется один отопительный прибор.

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Вариант газохода с керамической вставкой

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Выбираем уклон

Горизонтальный дымоотвод в холодном климате нередко перемерзает зимой – холодный воздух во внешней трубе успевает охладить дымовые газы, в результате на внутренних стенках образуется и замерзает конденсат, постепенно блокируя выходное отверстие. Такой эффект наблюдается, если уклон дымоходной трубы выполнен наружу из соображений, что конденсат будет стекать на землю.

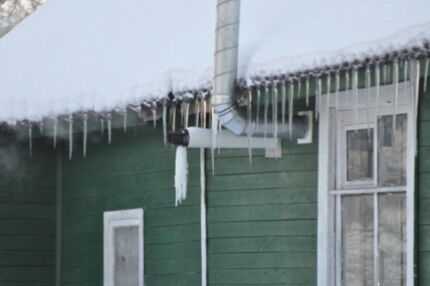

Намерзание конденсата при уклоне трубы наружу Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Монтаж коаксиальной трубы своими руками

Первое, что вы должны запомнить, — это наличие не более 2-х сгибов в вашем дымоходе. Когда будете осуществлять монтаж горизонтальной системы, ставьте трубу с наклоном не менее 3 градусов. Это необходимо для того, чтобы конденсат стекал самостоятельно. Если же труба коаксиальная в конечном итоге соединяется с общим дымоотводом, то угол необходимо изменить в обратном направлении с уклоном к котлу.

Наиболее ответственный этап работ – бурение отверстия в стене. Делать это необходимо с помощью алмазного оборудования. Но желательно проводить такие работы, если дома производится ремонт, так как шума и грязи будет довольно много. После того как отверстие готово, необходимо уложить трубу, утеплить её, герметизировать. В целом же тут нет ничего сложного. Главное, чтобы дымоход на изгибах был хорошо герметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

Как подключить двухканальный коаксиальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.


Сборка без ошибок

Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.

Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.

Монтаж наружного дымохода

Установка такой конструкции может выполняться в двух вариантах:

1. Наружном
2. Внутреннем

Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.

На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.

Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.

Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.

Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.

Проверка работоспособности конструкции

После того, как все этапы монтажа успешно выполнены необходимо проверить:

• Надежность закрепления соединительных частей дымохода
• Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
• Отсутствие преград в месте выхода конструкции наружу

Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

• Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
• На всем протяжении дымоходного канала не должно быть больше двух сгибов.
• Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
• Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
• Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
• На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.
