Конструкция и принцип действия двухклавишного выключателя

Соответственно, в светильнике тоже не будет провода заземления на корпусе. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5. При касании нулевого контакта мультиметр покажет вольт, при касании заземления показания будут ниже. Выключатель 2-х клавишный. Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. PE — защита, заземление. Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов — один на входном контакте, и по одному на двух выходных. Входящий нейтральный провод присоединяют к нейтральным проводам светильников. Это когда провода прокладываются в специальных бороздах, сделанных в стене электрики называют их штробами либо внутри каркасных гипсокартонных стен. После этого отключаем напряжение и продолжаем работу. А также существуют буквенные маркеры: A, B, C — обозначения фазы. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе.

Рекомендуем: Как подключить тройную розетку

Меры осторожности при подключении люстры

Первое что нужно сделать перед подключением люстры — это обесточить всю квартиру, дом — выключить вводной автомат. Разбирать выключатели, открывать распределительные коробки, подключать люстру нужно только при отсутствии напряжения.

Перед тем как вызванивать фазные провода на потолке, выключателе, распределительной коробке нужно их подготовить, снять с проводов изоляцию и развести их в стороны.

Далее нужно отключить вводной автомат и определить фазные и нулевые провода индикатором напряжения и запомнить их. После выключения вводного автомата фазные провода отмечают, чтобы при подключении люстры не забыть их расположение.

В целях безопасности при замене ламп на люстре, все фазовые провода подсоединяют к центральному контакту патрона ламп. Поэтому все провода центрального контакта патронов прозванивают тестером и собирают в группы для подключения к двойному выключателю, оставшиеся нулевые провода собирают вместе на клеммнике люстры или скручивают.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
4. Теперь необходимо открутить крепежные винты.
5. После этого можно будет вытащить выключатель из подрозетника.

6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

   Совет Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Подготовительный монтаж

Какие-либо стандарты, строго определяющие место под установку устройства, действующими нормативами не предусмотрены, поэтому при выборе нужно ориентироваться на удобство монтажа и эксплуатации. Единственное помещение, где к вопросу размещения выключателя нужно подойти очень внимательно – ванная комната или сауна. Установка не должна позволять попадать воде на эксплуатируемое устройство.

Работы осуществляются в условиях обесточенной сети, с использованием инструмента, имеющего заизолированные ручки.

Стандартный набор рабочего инструмента должен быть представлен:

• монтажным ножом;
• изоляционной лентой;
• молотком и зубилом;
• пассатижами;
• индикаторной фигурной отверткой;
• индикаторной прямой отверткой.

Для установки в местах со скрытой электрической проводкой потребуется востребоваться дрелью с насадкой типа «коронка» или перфоратором.

После обесточивания фазы необходимо подготовить сам выключатель, сняв кнопки с рамки и раскрутив винты, что позволит подсоединить и зафиксировать провода.

Соблюдение правил техники безопасности

Поражение электротоком может обернуться необратимыми последствиями, поэтому перед каждой процедурой установки выключателя или розетки следует соблюдать ряд несложных правил:

• первым шагом всегда должно быть отключение питания на электрощитке – для защиты и устанавливают автоматы;
• в привычку должна войти регулярная проверка напряжения в сети с помощью тестера или индикатора;
• следует применять только исправный инструмент с изолированными ручками и качественные, неизношенные материалы;
• одежда и обувь должны быть удобными и не создавать дискомфорта во время работы.

Работая со штроборезом, циркулярной пилой, отбойником, перфоратором или дрелью желательно дополнительно использовать защитную маску и респиратор.

На рабочий участок вход посторонним необходимо запретить. Если в квартире проживают дети или находятся животные, лучше на время их оставить в другой комнате под присмотром взрослых или отправить в гости.

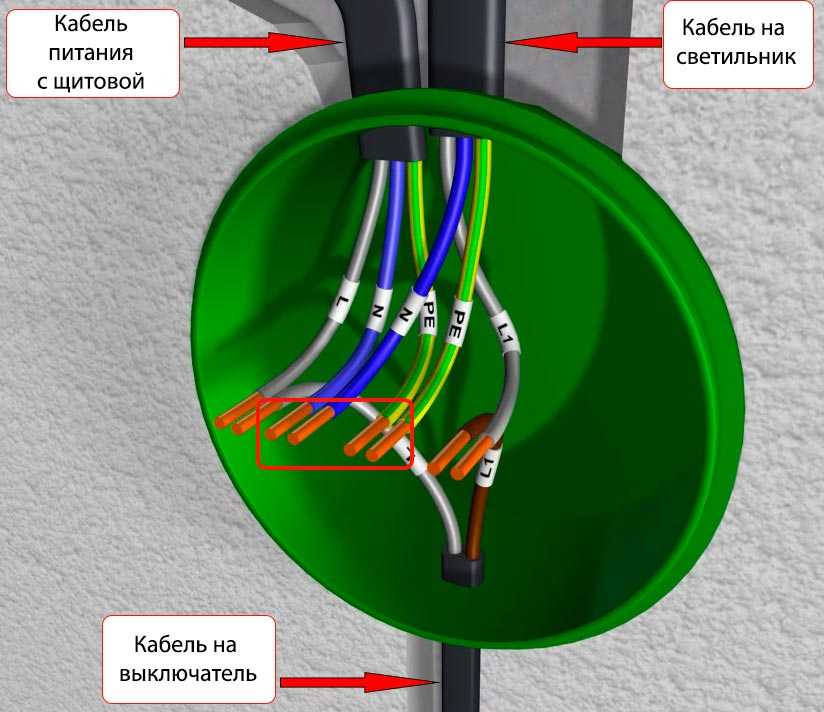

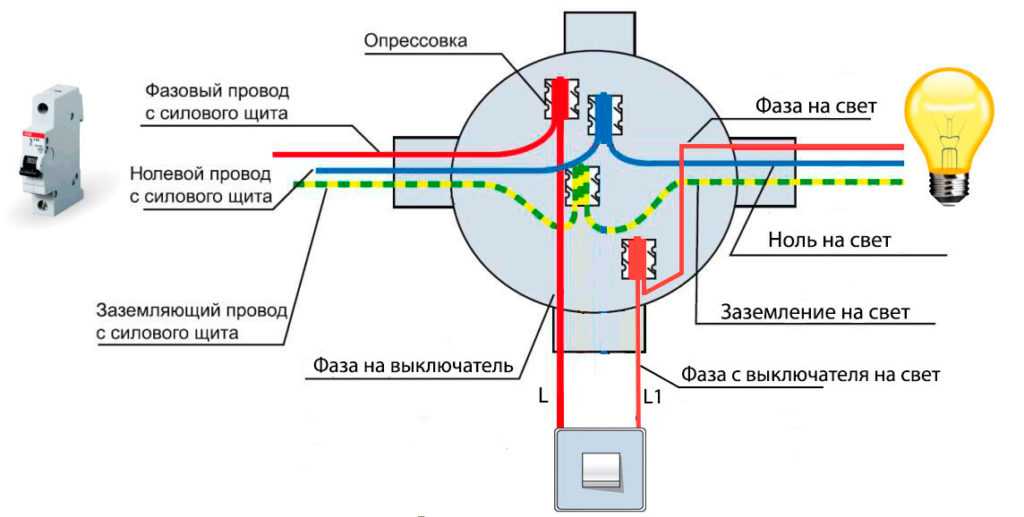

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

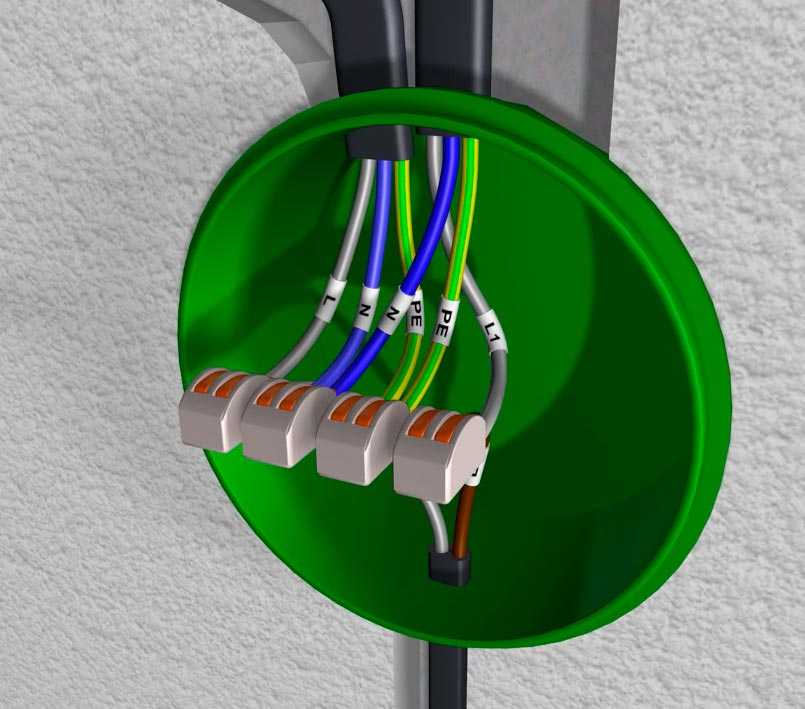

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

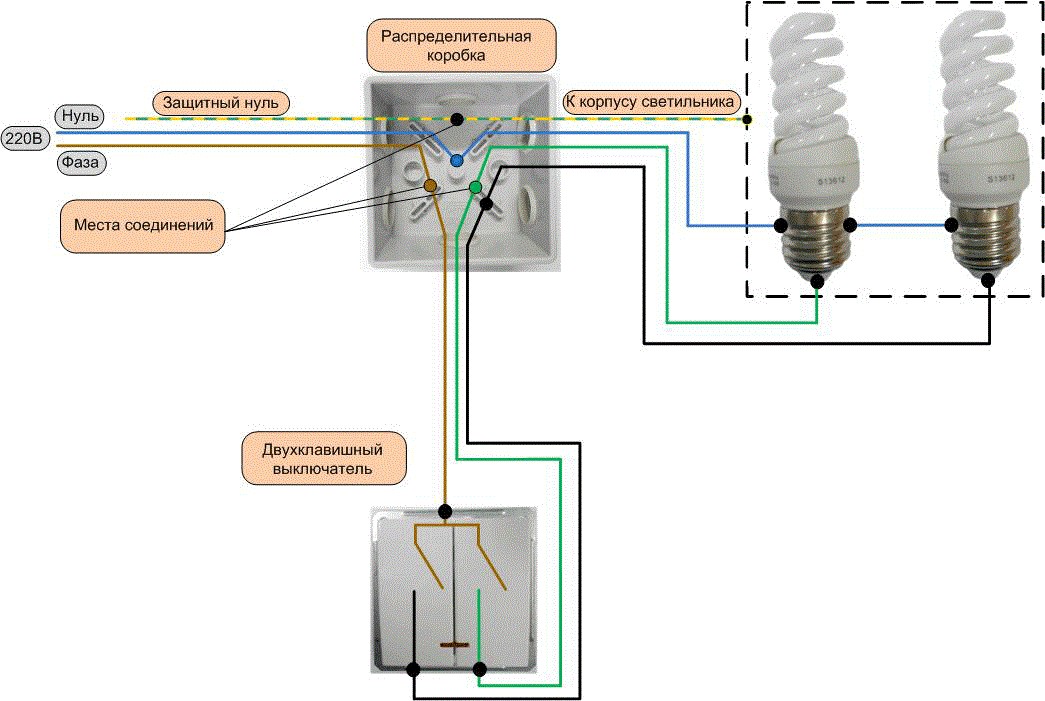

Схема подключения двухклавишного выключателя

При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

• от распределительного щита;
• от двухклавишного переключателя;
• от люстры, бра или другого светильника с двумя группами лампочек.

Схема подключения двухклавишного выключателя

Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

• от распределительного щита;
• от выключателя;
• два от разных светильников.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета

При этом надо быть очень внимательным, особенно при скрытой проводке

От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

https://youtube.com/watch?v=gxXMvA3BL58

Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Требования к подключению выключателя света с одной клавишей

Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.

Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования

Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.

Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.

Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.

Схема подключения одноклавишного выключателя

Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:

Фото	Описание работ
	В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений.
	Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.
	Синий провод подсоедините  к шине ноль. Провод коричнево-желтого цвета – к шине заземления.
	Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу.
	Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр.
	От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения.
	Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней.
	От коробки проведите еще один трехжильный провод к месту расположения люстры.
	Освободите и зачистите концы провода. Закрепите светильник на потолке.
	Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры.
	Соедините провода соответствующего цвета с помощью самозажимных клемм.
	Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений.
	Соответственно, в светильнике тоже не будет провода заземления на корпусе.
	Перед подключением электричества установите клавиши на переключатель.

После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
