Как правильно выбрать шланг для газовой плиты

Разновидности газовых шлангов

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

• неустойчивость к механическим влияниям;
• недостаточный уровень жесткости;
• небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

• небольшая цена;
• способность выдерживать температуру до 50 градусов;
• широкий диапазон диаметров: 12-25 мм и больше;
• легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

• диаметр трубки: 12-25 мм и больше (под заказ);
• максимальное рабочее давление: 6 атм;
• длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

• применение без диэлектрика (изделие не проводит электричество);
• возможность подключения к баллону или центральной магистрали;
• нормальная функциональность при высоком давлении (до 0,63 МПа);
• много вариантов длины (до 5 м);
• высокая прочность, устойчивость к растрескиванию;
• длительный срок эксплуатации: до 20 лет.

Правила безопасности при подключении шланга

@kvobzor.ru

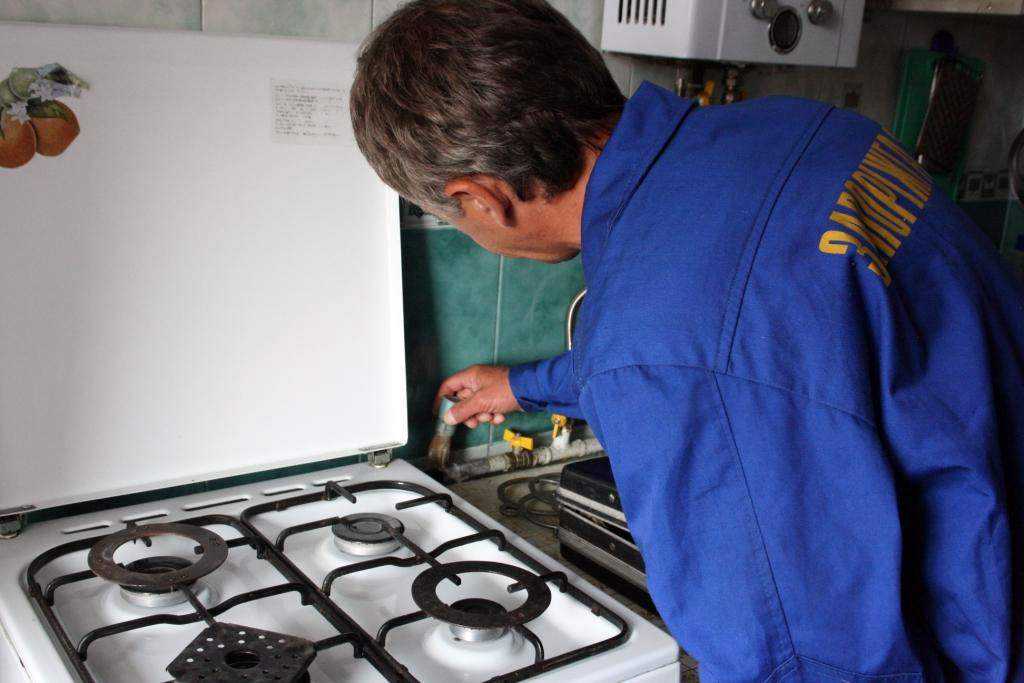

Установка гибкого рукава или подводки к газовой плите, замена шланга, что вышел из строя делают опытные мастера. Подводка к газовой плите неисправна или повреждена на кухне квартиры, загородной даче делают срочную заявку и замену. На практике подключают новые газовые шланги обученные, аттестованные работники.

Профессионалы получают разрешение в органах Ростехнадзора и газового надзора, допущены к ответственным работам. Специалисты проходят обучение, имеют удостоверения по аттестации, Сертификаты аккредитации согласно общероссийским Правилам промышленной безопасности, газового потребления и распределения.

Этапы проведения работ

• До установки нового изделия проверяют его параметры: на какое рассчитано давление рабочей среды.
• Проверяют по паспорту эксплуатационные характеристики газовой плиты.
• Перекрывают вентилем линию от подающего газопровода.
• Проветривают помещение, делают идеальную вентиляцию комнаты.
• Откручивают гайку от вентиля подачи газа, проверяют пропускает или нет кран: по запаху, на ощупь рукой.

Вторым этапом проводят меры по профилактике газовой плиты, штуцера подключения шланга к установке. Выбирают длину изделия, чтобы не было натяга, перелома, чрезмерного изгиба.

• Проверяют по месту наличие диэлектрической вставки, которая препятствует образованию статического положительного потенциала.
• Замеряют прибором, какой положительный потенциал соответствует на металлической разводке – трубе.
• Проверяют надёжность контура заземления к внешнему заземлителю, квартирной шине заземления, трубе подачи газа, на перемычке: кран – труба.
• Исключают перекручивание, излишний перегиб, излом изделия.

Правила безопасности

Выполнять все требования и неукоснительно соблюдать правила техники безопасности при работе необходимо при проведении любых мероприятий, связанных с подключением установок работающих на голубом топливе. Гибкая подводка должна находиться всегда доступном для осмотра месте. Само изделие обязано соответствовать всем нормативным документам. Ни в коем случае нельзя красить рукав, т. к. это покрытие может привести к появлению трещин на изделии.

Если не устраивает внешний вид соединительной подводки, её можно изменить при помощи самоклеющейся бумаги. В случае, когда резьба имеет нестандартные параметры, допускается применение переходников. От неукоснительного соблюдения правил безопасности зависит пожаробезопасность оборудования, работающего на голубом топливе, а также самого жилища и его обитателей.

Итог. Конечно, самым безопасным и надежным является сильфонный гнущийся элемент с включениями из нержавеющей стали. Однако при подключении кухонной плиты в квартире можно выбрать более дешёвый вариант. Ведь, согласитесь, условия эксплуатации здесь далеки от экстремальных.

Отличия газового шланга от водопроводного

Для людей несведущих все шланги на одно лицо. И отличия между ними они видят разве что по толщине, длине и цвету. А между тем, когда подключают патрубок не по назначению, недалеко до аварии. И если газовый шланг на месте водопроводного просто даст протечку, которая максимум повлечёт за собой порчу отделки интерьера, то подобная ситуация с газовой магистралью однозначно приведёт к серьёзной аварии.

А все дело в материале для изготовления и самой конструкции шланга. Ведь даже патрубки для газа редко бывают универсальными. В большинстве случаев различия у рукавной продукции достаточно широки. А для использования всегда учитывается состав вещества и его агрегатное состояние.

Изначально все шланги разделяют на 2 вида. Для жидкостей и для газообразных веществ. Затем в ход идут температурные показатели и давление, под которым будет подаваться жидкость или газ. Но такая глубина знаний простому обывателю и не нужна

Для того, чтобы не запутаться и не наделать ошибок, достаточно обращать внимание на два показателя

Гибкая газовая подводкаИсточник sovet-ingenera.com

Вся газовая продукция маркируется жёлтым цветом. Гибкий шланг для газовой плиты всегда будет отличаться от водопроводного, жёлтой нитью в оплётке по всей своей длине. Бывают редкие исключения, но тогда на продукцию обязательно навешивается жёлтая бирка или ставится заглушка такого же цвета. Синие или красные вплетения указывают на холодную или горячую воду.

Второй показатель более надёжен и даёт развёрнутую информацию. Это паспорт изделия. Но у продавца также можно попросить сертификат качества. Поскольку газовые шланги могут отличаться материалом и методом изготовления, а также характеристиками для эксплуатации, то не лишним будет узнать все эти сведения.

Если покупать рукавную продукцию не с рук, а у официального торговца, то он всегда выдаст документ, в котором чётко указано для какого из веществ данный шланг предназначен. А для газовых патрубков есть маленький нюанс. В комплекте к ним всегда присутствует специальная паронитовая прокладка, которая уплотняет соединение.

Комплект газового патрубкаИсточник vestnikao.ru

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

• шлангу из нержавейки: AISI 316;
• стальному штуцеру: AISI 304 или 303.

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность

Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

1. Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
2. Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
3. Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
4. Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности

Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга

Конфорки газовой плиты

При выборе кухонной плиты нельзя не учесть и такие параметры, как количество конфорок, их размер и вид. Здесь свое веское слово в споре о том, какую газовую плиту выбрать, должна сказать хозяйка. При этом ей следует отталкиваться в первую очередь от того, как часто и в каких объемах она готовит.

Количество конфорок

Традиционно газовые плиты оснащаются 4 конфорками. Последние часто имеют разные размеры, что позволяет находить оптимальный вариант для посуды с любой площадью дна. Как правило, в этом случае на варочной поверхности имеется две средние по размеру конфорки, одна большая и одна маленькая, подходящая, например, для приготовления кофе в турке. Большая и маленькая конфорки обычно располагаются рядом.

Газовая плита на 4 конфорки.

Четрехконфорочные плиты – самый распространенный вариант, но не единственный. Узкие модели газовых плит обычно оснащаются двумя конфорками. Такие приборы могут заинтересовать одиноких людей или семьи из двух человек, редко занимающихся приготовлением пищи дома. Покупают их и в тех случаях, когда кухня столь мала, что для полноразмерной плиты попросту нет места, а также как недорогой вариант для дачи.

Крайне редко, но встречаются газовые плиты с тремя конфорками, расположенными в один ряд. На них можно готовить и в трех небольших кастрюлях, и, включив конфорки одновременно, на узком длинном противне.

Доступны сегодня и модели с пятью-шестью конфорками. Стоят они дороже да и места занимают гораздо больше, но зато дают возможность одновременно готовить несколько разных блюд.

Газовая плита на 5 конфорок.

Помимо плит с классическими круглыми конфорками сегодня покупателям предлагаются модели с овальными, квадратными и даже треугольными конфорками. Здесь ваш выбор будет зависеть исключительно от вашего вкуса.

Специальные виды конфорок

1.Конфорка быстрого разогрева

Современные газовые плиты премиум-класса нередко оснащаются многоконтурными конфорками, имеющими два, три и даже четыре ряда пламени. Предназначены они для супербыстрого разогрева или приготовления еды. Такая сверхмощная конфорка позволяет приготовить пищу в кастрюле большого объема, не тратя на это полдня, очень быстро вскипятить чайник, приготовить стейки, с хрустящей корочкой снаружи и нежные внутри и т. д.

2. Конфорка-вок

Конфорка-вок предназначена для любителей азиатской кухни и тех, кто стремится питаться вкусно, но правильно. Ее можно рассматривать как одну из разновидностей конфорки быстрого приготовления. Однако вок – это не просто мощная конфорка с двумя или тремя рядами пламени. Пламя должно быть не просто интенсивным, но и правильно направленным.

Не менее важна и форма: сковорода-вок имеет выпуклое дно, и это должно быть учтено в конструкции правильной конфорки-вок.

3.Coup de feu

Coup de feu – толстая чугунная панель, подогреваемая снизу пламенем газовой горелки. Подобная конфорка (конфоркой, по сути, не являющаяся) предназначена для приготовления соусов, медленного тушения и томления продуктов, а также для разогрева тарелок. Оборудуются coup de feu лишь профессиональные и полупрофессиональные плиты большого размера.

Форсунки

Если в качестве источника газа вы планируете использовать баллоны, примите во внимание, что не все плиты могут работать на сжиженном газе. При переходе с магистрального газа на баллонный может потребоваться замена форсунок

Некоторые производители, но далеко не все, включают дополнительные форсунки в комплект поставки.
