Виды датчиков тяги газового котла отопления и правила его монтажа

Устройство и принцип работы

Принцип работы термодатчиков основан на измерении сопротивления, давления, физических размеров (тепловое расширение), термо-ЭДС, которые имеют сильную зависимость от температуры в конкретном диапазоне. Данные о величине нагрева могут быть получены на основе проведённых калибровок датчиков при выполнении пересчёта по соответствующим формулам.

В автоматических термостатах эти формулы заложены в управляющую программу, а в механических – установлены специальные устройства, которые каким-либо простым способом регулируют режимы работы, например, механические или электрические реле, которые замыкают или размыкают нужные контакты.

Термодатчики имеют относительно простую конструкцию – небольшой корпус с креплениями, внутри которого находится сам датчик. Они могут быть герметичными или открытыми, в зависимости от способа детектирования. Для передачи измеренных данных они могут оснащаться беспроводными датчиками или подключаться по проводному соединению.

Нюансы проверки датчиков и возможные неисправности

Чтобы датчики работали исправно, необходимо постоянно осуществлять за ними контроль. Так, основными причинами поломок и отказа работы датчиков могут быть:

  • Загрязнение датчика пылью, сажей или накипью. Каждое из загрязнений отрицательно сказывается на работе системы защиты. Исправить это можно банальной очисткой.
  • Датчик мог расплавиться или его срок годности подошел к концу. Здесь поможет только полная смена системы защиты.
  • Погодные условия могут помешать работе датчиков. Например, сильный снегопад или ливень может затопить датчик тяги, отвечающий за подачу газа.

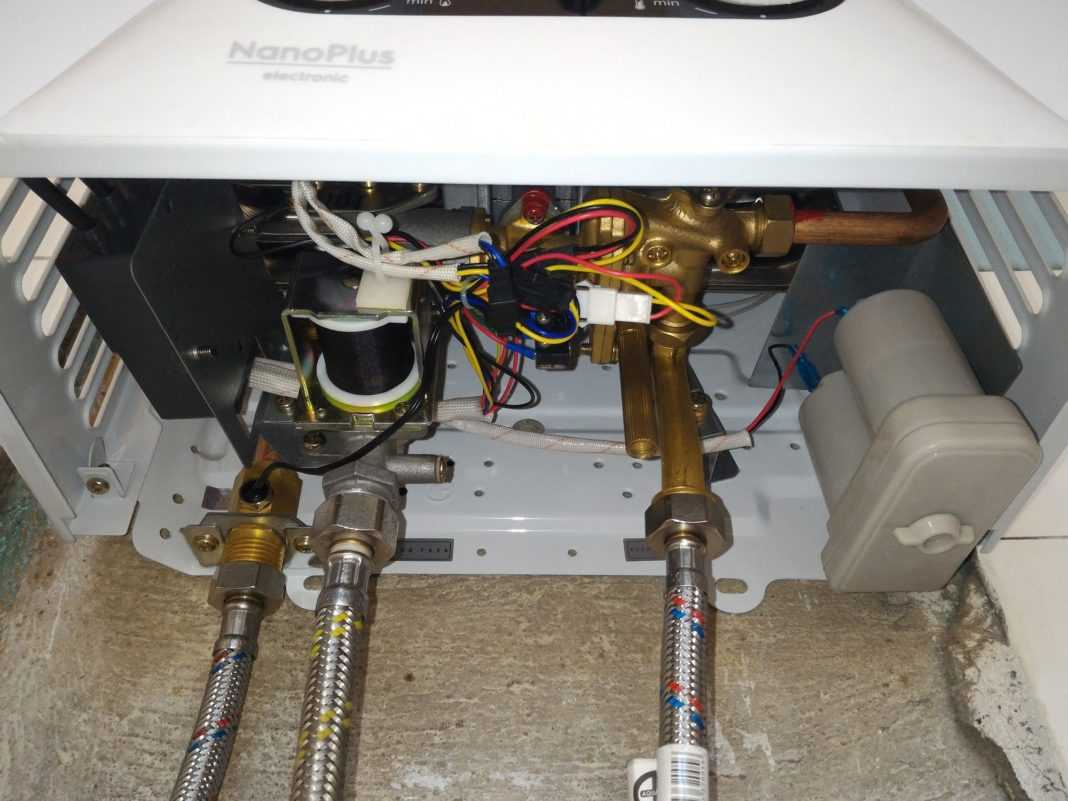

Датчики газовой колонки могут выйти из строя из-за загрязнения пылью

Чтобы проверить датчики на неисправность, есть два способа. Оба они достаточно просты, но при этом эффективны и провести их можно без специальных приспособлений.

В первом случае нужно воспользоваться зеркалом. Прикрепляют его рядом с датчиком. Если оно не запотеет, то работает исправно. В противном случае стоит обратиться в газовую службу.

Вторым методом можно прикрыть тягу. Датчик должен это «почувствовать» и прекратить подачу газа к фитилю.

Если же проверив все это, эксперименты показывают, что датчики исправны, то дело в контролирующем элементе. Лучше всего элемент заменить, так как чаще всего он оказывается не исправен.

Многие владельцы газовой колонки при постоянном отключении котла, из-за непонятной для них неисправности или постоянном блокировании работы колонки датчиками, просто на просто отключают их. Это напрямую нарушает все правила техники безопасности.

Таким образом, вы подвергаете себя, близких людей и окружающих опасности, что может быть чревато в дальнейшем последствиями.  Однако, при таком выходе из ситуации колонка работает бесперебойно, но небезопасно для вас.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

  • по способу определения температуры;
  • по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

  1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
  2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
  3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
  4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

  • термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
  • позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

  • проводные, передающие данные на контроллер по проводам;
  • беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Как работают датчики давления воды для котлов

Реле давления воды газовых котлов является первой степенью их защиты от работы с теплоносителем низкого давления. Оно представляет собой небольшое по размерам устройство, работающее в паре с электронной платой управления. В котлах с автоматической подпиткой это устройство также управляет работой электрического клапана подпитки.

В каждой модели котла датчики давления воды индивидуальны и могут отличаться от других аналогичных узлов:

  • способом подключения к гидравлической группе (резьбовым или на клипсе);
  • видом электрических разъемов;
  • возможностью регулировки минимального давления теплоносителя.

В корпусе датчика давления воды для котла размещены контакты и мембрана, отрегулированная таким образом, что при нормальном давлении теплоносителя в контуре она замыкает цепь, и сигнал проходит через нее на плату управления, информируя о нормальном давлении теплоносителя. При падении давления ниже минимального, контакты размыкаются — и электронная плата блокирует включение котла.

Купить датчик давления воды на газовый котел оригинального происхождения или его качественный аналог можно на нашем сайте по выгодной цене с гарантией и доставкой по России. Звоните — и наши опытные консультанты помогут подобрать любую запчасть для вашей модели котла!

Сейчас мы с вами разберемся для чего нужен датчик протока воды (называют еще «реле протока») и посмотрим на принцип его работы. Так же вы узнаете каких видов бывают эти датчики и как установить его самостоятельно.

В быту иногда случается аварийное включение насоса без воды, что может привести к поломке оборудования. Из-за так называемого «сухого хода» двигатель перегревается и деформируются детали

Для того, чтобы насос функционировал с максимальной эффективностью, важно обеспечить подачу воды без перебоев. Для этого нужно оборудовать систему отопления и горячего водоснабжения таким приспособлением, как датчик протока воды. Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас

Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Датчик протока воды

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

  1. Газовая горелка.
  2. Циркуляционный насос.
  3. Трехходовой клапан.
  4. Контур ГВС, пластинчатый теплообменник.
  5. Теплообменник контура отопления.
  • D — вход (обратка) отопительной системы для нагрева;
  • A — подача готового теплоносителя для отопительных приборов;
  • C — вход холодной воды из магистрали;
  • B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Функции тягового регулятора

Основная задача станет понятна, если взглянуть на название устройства. Если не регулировать температуру теплоносителя (водяной рубашки), он попросту закипит. Без автоматического регулятора придется либо постоянно доливать жидкость, либо вручную контролировать поток поступающего в топку воздуха.

Тяговый регулятор в значительной степени облегчает жизнь собственников частного дома. Кроме контролирующей, он выполняет еще две полезные функции:

  • установка и поддержание максимально допустимой температуры воды без ее закипания (до 90° С; особенно это актуально осенью или ранней весной);
  • экономия топлива (при закрытии заслонки снижается интенсивность (скорость) горения дров (правда, за счет снижения КПД котла)).

Установка регулятора тяги на твердотопливный котел предполагает определенные затраты. В целях экономии некоторые используют в аналогичных целях предохранительный клапан. Почему-то его считают аналогом регулятора.

Решение не самое рациональное, поскольку уже через 3-4 срабатывания (отключение котла при риске перегрева и повторная активация при чрезмерном охлаждении) аксессуар начинает протекать.

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

  • показатель минимальной высоты от поверхности пола достигает 150 см;
  • максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления

Пошаговый процесс установки:

  1. После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
  2. Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
  3. К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Конструкция и принцип действия датчика

Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.

Основой практически любого сенсора контроля тяги газового котла выступает биметаллический элемент, меняющий форму при изменениях температурного фона. Фактически это простая биметаллическая пластина, которая изгибается при нагреве или охлаждении.

Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.

Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.

Так, существуют и применяются на практике два типа газовых котлов:

  1. Конструкции, оснащённые простым дымоходом (с естественной тягой).
  2. Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).

Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.

Устройства для котлов с естественной тягой

В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.

Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.

Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода

Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.

Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.

Конструкции датчиков турбинных котлов

Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.

Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.

Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:

  • контакт COM;
  • нормально открытый (NO);
  • нормально закрытый (NC).

Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.

Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока

Как функционирует?

Несмотря на огромный ассортимент котлов, все отопительное оборудование может быть разделено на две группы:

  • первая работает на естественной тяге, это так называемые атмосферные или дымоходные котлы;
  • у оборудования второй группы разряжение создается принудительно, этот тип котлов является энергозависимым, так как отведение продуктов сгорания обеспечивается вентилятором.

Атмосферный тип

В отопительных агрегатах такого типа используется открытая камера сгорания. Для отвода газа используется дымоход, размеры которого рассчитываются в зависимости от производительности котла.

В установках атмосферного типа используется датчик, представляющий собой биметаллическую пластину, на которой закреплен контакт. Устанавливается это устройство в дымоходе, реагирует оно на изменение температуры. Принцип работы прост:

  • при хорошей тяге температура в дымоходе относительно низкая;
  • если степень разряжения снижается, температура растет;
  • при повышении температуры происходит расширение пластины, при достижении определенного уровня нагрева замыкается контакт;
  • замыкание контакта приводит к срабатыванию автоматики, перекрывающей газовый клапан, то есть при плохой тяге работа котла приостанавливается;

при восстановлении тяги температура падает, контакт размыкается и работа агрегата возобновляется.

Вентиляторный тип

В моделях с принудительной тягой установлен вентилятор, благодаря которому происходит отведение дымовых газов и нагнетание воздуха в топку. В таких отопительных агрегатах используется особый вид датчиков, работающих, как пневматическое реле. Принцип работы устройства:

  • датчик представляет собой мембрану, которая прогибается под давлением, создаваемым вентилятором;
  • в том случае, если вентилятор работает плохо, давление создается недостаточно;
  • при недостаточном давлении уменьшается прогиб мембраны, что приводит к замыканию контакта и перекрытию подачи газа.

Автоматика газового отопительного котла

Главное, что требуется выполнять владельцам, при использовании взрывоопасного оборудования, к которому относится газопламенный котлоагрегат — правила безопасной эксплуатации. В соответствии с требованиями ПБ 12.368.00, все газовые агрегаты в обязательном порядке оборудуются автоматикой безопасности, в перечень нормативных параметров контроля входит датчик тяги.

Современные автоматические системы предупреждают владельцев котлов об отрыве пламени в пьезозапальнике, накоплении газа в котле и помещении, для того чтобы обезопасить помещение от возможного скопления взрывоопасного газа. Такая работа автоматика выполняет с помощью первичных приборов — датчиков тяги отопительных газовых котлов. Базовый принцип их функционирования — это выработка аварийного сигнала, с подачей его на исполнительный механизм для отключения котла от газовой магистрали, и оперативное сообщение пользователям о причинах отключения через звуковую и световую сигнализацию.

Основные датчики, несущие ответственность за безопасную работу газового котла:

  • По разряжению или тяге, для котлов с естественной циркуляцией:20—30 ПА или 2-З мм вод. ст.;
  • по температуре окружающей среды внешней/внутренней, С;
  • по температуре подающего теплоносителя, С;
  • по наличию факела в топке;
  • по минимальному/максимальному допустимому давлению теплоносителя, атм.

Принцип работы

Если говорить о принципе работы этого типа оборудования, то оно должно своевременно подавать клапану сигнал, что позволит перекрыть газоподачу к горелке. Датчик реагирует, если возникает нарушение течения продуктов сгорания в правильном и естественном направлении, то есть от котла в направлении улицы через дымоход. Если датчик не срабатывает в этой ситуации, то дым, образованный от пламени, который состоит из опасных газов и паров воды, а также сажи, начинает попадать в дом, где расположен котел, и может причинить вред здоровью, а то и повлечь гибель человека.

Если говорить о том, как он работает, то все очень просто. Как уже было отмечено, все основывается на обычных законах физики.

По сути, это биметаллические реле, действующие в двух режимах:

  • включение;
  • отключение.

Внутри такого термического реле есть полоска металла, главная задача которого – реагирование на температурные перепады. Такой прибор обычно настраивается на определенную температуру. Ее показатель будет зависеть от категории используемого топлива. Если речь идет о природном газе, то диапазон температур будет составлять от 75 до 950 градусов по Цельсию. Если речь о сжиженном газе, то разброс будет происходить в диапазоне 70-1500 градусов по Цельсию.

Можно рассказать о принципе функционирования чуть подробнее на примере работы датчика на газовом котле.
Если устройство, анализируя информацию, делает вывод, что тяга внутри котла существенно отклоняется от нормы и начинается увеличение нагрева газового дыма, то сразу же начинается блокировка устройства и его практически моментальное выключение.

В разных категориях устройств датчики могут контролировать разные параметры.
Например, в моделях, где есть сгорательная камера открытого типа, специальный термостат осуществляет контроль за тягой и температурой газов, выходящих на улицу. А если речь идет о модели с закрытой сгорательной камерой, то в этом случае датчик осуществляет контроль напора воздуха, который выдувается турбиной.

Необходимо отметить, что роль подобного типа контроллера очень сложно переоценить в вопросе обеспечения безопасности. Например, если говорить о турбированных моделях, где установлена закрытая сгорательная камера, то выводятся продукты горения с помощью турбинного вентилятора. Контроллер, как правило, обычно сделан в качестве пневматического реле. Контролируется работа с помощью мембраны. Если напор становится слабее, то просто происходит размыкание контакта, что становится причиной закрытия клапана газоподачи.

Следует сказать, что датчик тяги может сработать в таких случаях:

  • скопление мусора в дымоходе;
  • неверная установка устройства;
  • при установке вентилятора в котле, где присутствует принудительная тяга;
  • если размеры шахты дымохода меньше расчетных или он был смонтирован неверно.

Датчики давления воды в котле

В системах с водяным теплоносителем устанавливаются моностаты, контролирующие напор жидкости. При необходимости датчик давления воды в котле передаёт данные пользователю, автоматике. В зависимости от управления агрегатом происходит регулирование подачи жидкости. Сенсоры устанавливаются на настенный котел и другие модели газового оборудования. Прессостаты могут быть следующих видов:

  • минимального давления;
  • максимального давления;
  • комбинированные.

Первые моностаты реагируют на минимальный параметр протока воды. Датчики максимального давления срабатывают при превышении напора теплоносителя в отопительной сети. Последние срабатывают при нарушении параметров давления теплоносителя в системе отопления по минимуму и максимуму. Если оно низко, то повышают, высокое – снижают.

Датчики давления воздуха в котлах

Реле контроля напора воздуха в газовом агрегате следит за температурой сгорания энергоносителя. Регулирующие подачу летучего вещества в топку датчики контроля воздуха котла предохраняют устройство от перегрева в случаях перемены давления газа, тока воды. Также они осуществляют включение и отключение вентилятора.

Прежде чем купить моностат для котла следует выяснить параметры запчасти. Соответствуют ли характеристики узла конкретной модели агрегата. Цена на реле давления ДРД зависит от модели измерительного прибора. Давление измеряется в барах, поэтому узел должен быть соответствующе откалиброван.

Компания НПП «Прома» является одним из ведущих производителей продукции для автоматизации промышленных производств в города России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Рязань.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.


Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.


Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

  • термоэлемент;
  • группа рычагов;
  • пружинный патрубок;
  • сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
