Датчик тяги газового котла: принцип работы, как проверить

Модельный ряд

Производителем представлено несколько линеек:

• АКГВ и АОГВ. Соответственно двухконтурные и одноконтурные. Устанавливают на пол. Теплопроизводительность 11-35 кВт . Материал теплообменников, чаще всего – углеродистая сталь. Обогревают площади 125-400 м кв. Расход воды — 4-8 л/мин при 35°C.

• КЧГО. Мощные аппараты 16-50 кВт. Обогревают большие здания, склады, производственные цеха. Радиатор – чугунный.

• Top Line. Вешают на стену. 24 000 Вт. Медные теплообменники. Рассчитаны на одновременное обслуживание нескольких точек водозабора. Рассчитаны на дома до 200 м кв.

• Aqua. 18 000-23 000 Вт. Это в большей степени водогрей, чем отопительный котел. Розжиг – пьезо /электронный.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

Из-за засорения дымохода;
При неправильном расчете размеров дымохода или некорректной его установки.
Если сам газовый котел был установлен неправильно;
Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

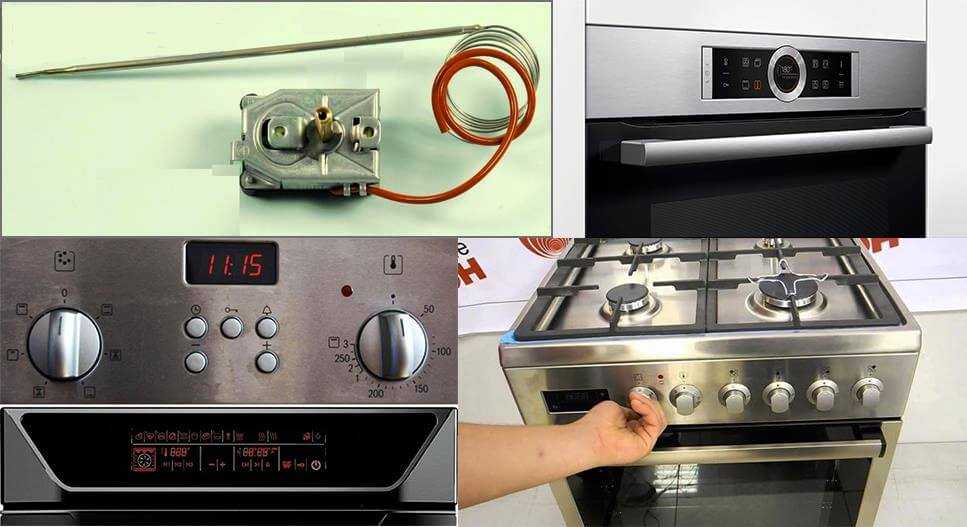

Замена термопары самостоятельно в газовой плите

Для того чтобы выполнить замену термопары, с газплиты необходимо осторожно снять переднюю рабочую панель, поднять панель с установленными конфорками

Наконечник термодатчика жестко закреплен около конфорки либо горелочного устройства посредством гайки. Возможно, что она в процессе работы закипела и сразу не откручивается.

В этом случае не рекомендуется сильно нажимать на гаечный ключ, так как возможно сломать крепление и повредить плиту. Предварительно потребуется обработать соединение специальным аэрозолем для растворения накипи.Алгоритм замены термопары на газовой плите:

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану

Осторожно достают один из рабочих зон термодатчика. Осматривают рабочую зону. Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой

Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений. Убрать их не сложно. Проверяют при помощи мультиметра датчик. Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки. Прибор должен показать значение не ниже 20 мВ. Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту

Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой. Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений. Убрать их не сложно. Проверяют при помощи мультиметра датчик. Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки. Прибор должен показать значение не ниже 20 мВ. Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Пользователю газовой плиты, который самостоятельно решил заменить неисправную термопару нужно обратить внимание на ее конструкцию при выборе. Лучше использовать родную термопару согласно модификации газовой плиты. Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Важно при установке обратить внимание на то, что проводники датчика в зоне до клапана не должны быть перетянуты либо болтаться. Их соединение с клапаном обязано быть жестким, свободный разъем в данном соединении непозволительно

Далее находят термопару и отсоединяют ее от рассекателя пламени в духовке. Проверку на работоспособность проводят аналогично вышеобозначенному алгоритму.

Перед тем как снять термопару с газовой колонки потребуется два рожковых ключа 14 или 15 в зависимости от конкретной модификации колонки. На многих из них термодатчик закрепляется винтами. Далее действия аналогичны, как для газовой плиты.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Из-за чего может сработать датчик тяги:

Из-за засорения дымохода;
При неправильном расчете размеров дымохода или некорректной его установки.
Если сам газовый котел был установлен неправильно;
Когда в котле с принудительной тягой был установлен вентилятор.

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

От автора: привет, друзья! Газовая колонка — это довольно сложная конструкция, состоящая из многих элементов. Каждый из них играет важную роль в работе устройства. В случае поломки некоторых из этих элементов неполадка видна сразу же, для этого не требуется проводить какое-то тестирование. А вот датчик тяги для газовой колонки как проверить? И для чего вообще нужна эта деталь? Именно об этом и пойдет речь в сегодняшней статье.

Вообще, газовая колонка — отличное отопительное устройство. Не зря оно является самым популярным у владельцев как квартир, так и частных домов. Котел обладает высокой эффективностью, не требует слишком сложного обслуживания, а используемое топливо обычно стоит буквально копейки.

Единственный недостаток данного оборудования — это возможная опасность его эксплуатации в случае каких-либо неполадок. Всем известно, что утечка газа, например, может иметь страшные последствия, вплоть до взрыва, разрушения дома и гибели людей. Поэтому каждый элемент колонки должен работать идеально, любая неполадка должна тут же исправляться, а категорически вышедшая из строя деталь подлежит замене.

Поэтому крайне важно своевременно обнаружить поломку. Для этого производятся регулярные проверки системы, причем, как правило, выполняются они специалистами газовой службы. Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей

Одной из таких частей конструкции является датчик тяги

Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей. Одной из таких частей конструкции является датчик тяги.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными. В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

термоэлемент;
группа рычагов;
пружинный патрубок;
сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Проверка

Смена датчика тяги котла может потребоваться, если наблюдаются серьезные нарушения в работе отопительного оборудования. То есть если котел отключается постоянно, хотя каких-либо серьезных неполадок в дымоходе и всех остальных компонентах системы нет. Или если контроллер работает, но где-то через 25 минут после запуска выключается. А ведь следующий запуск обычно бывает лишь после того, как датчик полностью остынет. И именно по этой причине не будет лишним датчик тяги котла. Сделать это можно тремя методами. В первом случае в месте, где закреплен датчик, устанавливается зеркало. Во время работы устройства оно не должно запотеть. Если же это не так – с системой что-то не так.

Еще один способ состоит в том, что можно проверить датчик уходящих газов. Для этого необходимо прикрыть дымоход с помощью заслонки, но сделать это необходимо не полностью. Если все с системой отлично, то котел в этот же момент должен выключиться.

Третий способ проверки заключается в том, что двухконтурный вариант переводится в режим горячего водоснабжения, но без поддержки отопления. После этого кран открывается на полную. Если в этом режиме отключился контроллер, то вероятно, что с датчиком тяги какие-то проблемы.

Чтобы понять, что необходима замена датчика, причем не важно, какого – тяги, протока, давления воды, указывают следующие признаки:

котел постоянно отключается, несмотря на отсутствие видимых причин для этого;
теплогенератор через полчаса после начала работы перестает работать и его невозможно перезапустить до момента, пока он не остынет.

Если же сам контроллер работает совершенно исправно, то есть смысл проверить, все ли в порядке с тягой. Также отключения могут наблюдаться в случаях, если присутствуют сбои в работе автоматики. Следует сразу сказать, что при наличии каких-либо отклонений не следует пытаться осуществить ремонт самостоятельно. Наилучшим решением будет вызвать специалиста газовой службы на дом. У него есть опыт в ремонте таких устройств, и он точно сможет быстро и качественно устранить поломку в кратчайшие сроки.

На первый взгляд может показаться, что выбрать датчик на газовый котел очень просто. В какой-то степени это так и есть

Но это не следует воспринимать как что-то простое, на что нельзя обращать особое внимание. Так как именно датчик будет той системой защиты, которая в случае неполадок сможет предупредить беду и отключить котел практически сразу же, как только возникнут проблемы. То же самое касается и проверки этого типа техники

Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен

То же самое касается и проверки этого типа техники. Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен

По этой причине следует относиться с особым вниманием и к процессу выбора такого счетчика и процессу его проверки

О датчиках тяги для навесных котлов смотрите далее.

Как проверить датчик тяги на газовой колонке

В некоторых случаях при нормальной работе системы дымоудаления колонка может отключаться. Причиной подобного явления становится неисправность пневмореле с мембраной. В этой ситуации стоит заняться проверкой датчика тяги, пошаговый процесс которой описан ниже:

В зоне размещения сенсора устанавливают на 10-20 минут зеркало.
Спустя указанный промежуток времени необходимо проверить, запотевает ли оно в процессе работы.
Если зеркало не запотело, можно не переживать, приспособление работает. Запотевание зеркала свидетельствует о поломке

Важно как можно скорее выявить причину неисправности и предпринять меры для ее устранения.

Для использования второго способа проверки пневмореле следует частично прикрыть дымоход заслонкой. В случаях, когда приспособление работает полноценно, котел отключается.

Также можно проверить датчик тяги газового котла мультиметром. После подключения щупов измерительного прибора нужно дождаться показаний. В случаях нормальной коммутации стрелка мультиметра отобразит минимальный уровень сопротивления. При отсутствии реакции прибора можно говорить о нарушении канала коммутации.

Причиной срабатывания пневмореле с мембраной может стать возникновение засора в дымоходе

Разновидности и принцип работы датчиков

Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки » мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.

Датчик тяги

Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.

Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.

В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.

Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.

Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.

Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.

Как только работа приходит в норму, пластина возвращается в исходное положение.

В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.

При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.

Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.

Датчик перегрева

Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.

Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:

при чрезмерном нагреве воды;
при неисправности самого сенсора, нарушении проводки;
при плохом контакте с местом установки.

При поломке термореле на дисплее котла или колонки может высветиться код ошибки.

Датчики пламени и ионизации

Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.

Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.

Когда он может сработать:

при нарушении в подаче воздух-топливо;
при засоре клапана или электрода;
при загрязнении элементов розжига.

Датчик протока воды

Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.

Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.
