Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

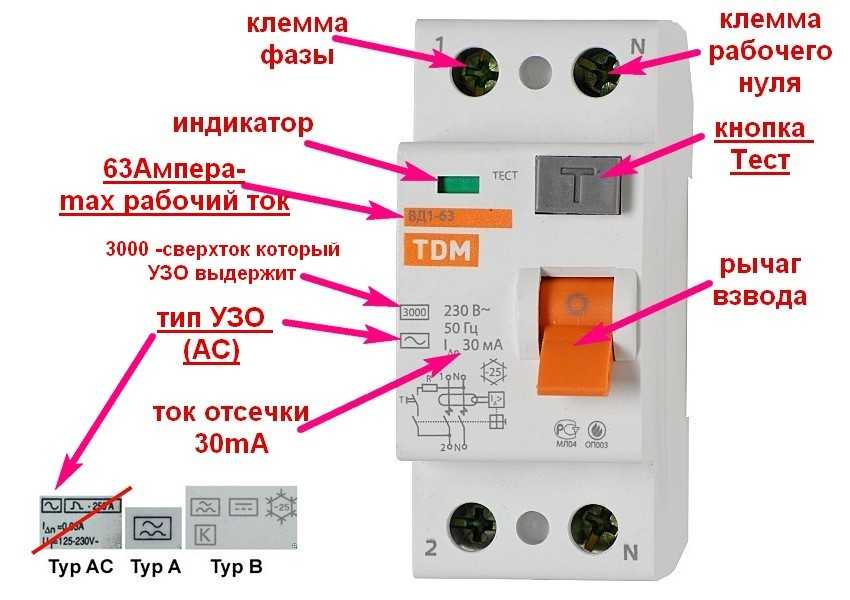

Виды УЗО

Устройство защитного отключения

Остаточный ток повреждения может принимать различные формы сигналов в зависимости от характеристик нагрузки. Следующие типы УЗО определены в МЭК 60755 для надлежащей защиты различных форм остаточного тока:

Тип AC

УЗО типа AC определяют остаточные синусоидальные переменные токи. УЗО типа AC подходят для общего использования и охватывают большинство применений на практике.

Тип А

В дополнение к характеристикам обнаружения УЗО типа AC, УЗО типа A обнаруживают пульсирующий остаточный ток постоянного тока. Такие колебания могут быть вызваны диодной или тиристорной цепью выпрямителя в электронных нагрузках. УЗО типа A специально предназначены для использования в однофазных электронных нагрузках класса 1.

Тип F

УЗО типа F – это новый тип УЗО, недавно представленный в МЭК 62423 и МЭК 60755. В дополнение к характеристикам обнаружения УЗО типа А, УЗО типа F специально разработаны для защиты цепей, где могут использоваться однофазные драйверы с регулируемой скоростью. В этих цепях форма волны остаточного тока может быть составной из нескольких частот, включая частоту двигателя, частоту переключения преобразователя и частоту линии. В целях повышения энергоэффективности использование преобразователей частоты при определенных нагрузках (стиральная машина, кондиционер и т. д.) расширяется, и тип F RCD будет охватывать эти новые области применения.

Тип F также обладает улучшенными характеристиками устойчивости к помехам (отсутствие срабатывания при импульсном токе). Они способны к отключению, даже если на синусоидальный или импульсный дифференциальный ток постоянного тока накладывается чистый постоянный ток 10 мА.

Тип B

УЗО типа B могут обнаруживать синусоидальный переменный ток, пульсирующий постоянный ток, составной многочастотный, а также плавный остаточный постоянный ток. Кроме того, условия отключения определяются с разными частотами – от 50 Гц до 1 кГц. В электрической распределительной сети переменного тока чистый остаточный постоянный ток может в основном генерироваться из трехфазных выпрямительных цепей, а также из некоторых конкретных однофазных выпрямителей.

УЗО типа AC

УЗО типа B предназначены для использования с нагрузками с трехфазным выпрямителем, такими как приводы с регулируемой скоростью, фотоэлектрическая система, станция зарядки электромобилей и медицинское оборудование.

На схеме – определение различных типов УЗО с их основным применением и формами сигналов. Следует отметить, что различные типы УЗО (AC, A, F и B) вложены друг в друга, как русские куклы: тип B, например, также соответствует требованиям типа F, типа A и типа AC.

Типы УЗО

Принцип действия

Дифференциальный автомат отличается от простого автоматического выключателя тем, что в нем используется еще один канал отключения, который срабатывает при утечке тока на «землю». Можно сказать, что к автоматическому выключателю добавлено УЗО (устройство защитного отключения).

Сравнительная характеристика устройств по назначению

Название устройства	Назначение	Стандарт	Компоновка
ВДТ. Выключатель дифференциального тока. Автоматический выключатель, управляемый дифф. током, без встроенной защиты от сверхтоков	Защита людей от поражения током при КОСВЕННОМ касании и оборудования от тока утечек	ГОСТ Р 51326.1-99	Механический коммутационный аппарат и дифф. модуль.
АВДТ. Дифференциальный автомат. Автоматический выключатель, управляемый дифф. током, со встроенной защитой от сверхтоков	Защита людей от поражения током при КОСВЕННОМ касании и оборудования от тока утечек. Защита сети от сверхтоков	ГОСТ Р 51327.1-99	Механический коммутационный аппарат, дифф. модуль, тепловой и электромагнитный расцепители.
УЗО. Устройство защитного отключения, управляемое дифф. током	Защита людей от поражения током при КОСВЕННОМ и НЕПОСРЕДСТВЕННОМ** касании, защита оборудования от тока утечек.	ГОСТ Р 50807-95 (2001)	Механический коммутационный аппарат и дифф. модуль.*
УЗО. Устройство защитного отключения, управляемое дифф. током со встроенной защитой от сверхтоков — УЗО	Защита людей от поражения током при КОСВЕННОМ и НЕПОСРЕДСТВЕННОМ** касании, защита оборудования от тока утечек. Защита сети от сверхтоков	ГОСТ Р 50807-95 (2001)	Механический коммутационный аппарат, дифф. модуль,* электромагнитный и тепловой расцепители.
*Дифференциальный модуль, обеспечивающий защиту от непосредственного касания, отличается повышенной чувствительностью и малым временем срабатывания ** Касание токоведущих частей, находящихся под напряжением.

В основе работы УЗО лежит сравнение тока «втекающего» (фаза) и «вытекающего» (ноль). Сравнение токов происходит с помощью дифференциального трансформатора на тороидальном сердечнике.

Схема работы УЗО

На этом сердечнике размещают три обмотки: одна – фазная, другая – нулевая, третья – сигнальная. При нормальном функционировании сети по фазной и нулевой обмоткам текут одинаковые токи в противоположных направлениях. Они создают в сердечнике магнитные поля, которые также направлены в разные стороны. В результате магнитное поле в сердечнике практически нулевое, из-за этого в сигнальной обмотке напряжение также равно нулю. Для проверки работоспособности служит ограничительный резистор R и кнопка «Тест», при нажатии на нее происходит срабатывание выключателя, это позволяет убедиться, что система в порядке.

Следует заметить, что под дифференциальным автоматом понимают устройство, объединяющее в одном корпусе УЗО и автоматический выключатель. Это замечание справедливо, потому что в точках продажи часто за диффавтомат выдают УЗО.

Если произошло нарушение целостности изоляции или человек коснулся оголенного провода, то часть фазного тока потечет не к нулевому проводу, а на «землю». Баланс токов и магнитного поля в трансформаторе нарушится, из-за этого в сигнальной катушке появится напряжение. Это напряжение вызывает срабатывание исполнительного устройства и отключает автомат. Время срабатывания составляет примерно 0,04 сек.

Схема работы дифференциальной защиты

На рисунке видно, что нарушилась изоляция какого-то прибора (R н), к примеру, холодильника, напряжение фазы попало на корпус, прикосновение человека к нему замкнуло эту цепь на «землю». Через фазный провод потечет суммарный i 1 +Δi ток, а через нулевой – только часть i 2 . Поэтому i 1 +Δi>i 2 , магнитный поток в кольце не равен нулю, и наведенный в сигнальной обмотке (1) ток поступает на исполнительный механизм, он и отключает сеть.

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети

Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока. короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Селективная схема

Дифференциальные автоматы могут быть подключены по селективной или по другой схеме. Проще всего рассмотреть преимущества и недостатки каждой из схем на примере многоквартирного дома.

• Селективная схема — при таком подключении даже в условиях утечки от питания будет отключен только тот объект (квартира), в котором произошла авария. Общий автомат будет продолжать работу, и другие объекты — квартиры, в которых системы не были повреждены — будут получать электричество в нужном объеме
• Не селективная схема — такое подключение не гарантирует того, что питание будет обеспечиваться. Объект, на котором зарегистрированы неполадки, будет обесточен, а вместе с ним — и тот автомат, который расположен за его пределами. Сразу же будет деактивирована деформированная электролиния, вслед за ней отключатся и целые линии. Причина — в том, что автомат, установленный на площадке, имеет свои показатели утечки, а элементы отходящего типа — совершенно другие.

Селективная схема подключения автоматов к сети

Посмотрите короткое видео о том, что будет если неправильно выбрать общий неселективный дифавтомат

Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках. Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой

Включите все нагрузки, подключенные к защищаемой сети

Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить.

Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО.

Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА.

Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф.

току, а именно УЗО 30мА.

Важно

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Схема подключения УЗО

Схема подключения УЗО рассмотрим на примере. На фото.  1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре  с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше  наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО  ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы , соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Схема УЗО в квартире

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Как подключение дифавтомата в однофазной сети с заземлением повышает электрическую безопасность человека

Под заземлением бытовой проводки понимается способ ее электрического соединения с контуром земли питающей трансформаторной подстанции. Для этого используются различные технические решения передачи электроэнергии.

Общепринятая современная система заземления, обозначаемая индексами TN-S, предусматривает выделение отдельной магистрали PE индивидуальной линией от трансформаторной подстанции до каждого электрического потребителя в любой квартире.

Другие системы заземления, например, TN-C-S или ТТ тоже работают по этому принципу, но являются модификацией старой схемы TN-С с созданием дополнительного защитного контура для протекания аварийного тока по земле.

Этот РЕ проводник выполняет отдельную, чисто защитную функцию. При появлении потенциала фазы на корпусе любого бытового прибора из-за повреждения сопротивления изоляции создается замыкание на землю. Аварийный ток большой величины быстро отключается автоматическим выключателем вводного щитка.

Однако не всегда пробой изоляции сопровождается металлическим коротким замыканием. Сопротивление пробитого участка может ограничивать этот потенциал фазы и по закону Ома, создать ток утечки меньшей величины, чем выбранный номинал.

Такую нагрузку автомат просто не почувствует, а поврежденное оборудование останется в работе.

Если же вместе с обычным выключателем будет стоять дополнительное УЗО или эту схему заменит дифференциальный автомат, то ситуация изменится.

Уставки диф органа вполне достаточно для того, чтобы выявить утечку тока из цепи фаза-ноль на защитный контур. Такой модуль сработает, отключит неисправность, прекратит опасную ситуацию.

Поэтому подключение дифавтомата в однофазной сети с заземлением способно защитить человека от воздействия электрического тока через образовавшийся пробой изоляции.

Владельцу квартиры после этого просто надо будет выяснить причину отключения дифавтомата и устранить ее.

Отдельные хозяева при срабатывании защиты не ищут неисправность, а идут по пути наименьшего сопротивления: блокируют или выводят из работы защитный орган. Этим создается опасная ситуация: напряжение подается на участок с поврежденной изоляцией, а дифавтомат не способен отработать. Человек может попасть под действие тока и получить электротравму.

Конструкция дифференциального автомата

• электродинамического расцепителя;
• корпуса;
• расцепителей: теплового и электродинамического;
• рычага управления;
• реле;
• исполнительного механизма;
• трансформатора с сердечником тороидального вида;
• системы пружин и рычагов, удерживающих автомат в рабочем состоянии и отключающих его при срабатывании реле.

Корпус автомата изготавливается из негорючего полимера. Электродинамический расцепитель состоит из катушки с динамическим сердечником, который подключается к основным контактам дифавтомата.

При прохождении электротоков короткого замыкания с высокими параметрами по катушке, сердечник со значительной силой и скоростью выбивает защелку, которая удерживает автомат рабочем состоянии. Время срабатывания расцепителя минимально, а величина тока срабатывания выражается значением Iн и зависит от его исполнения.

Электродинамический расцепитель относится к независимому типу устройств, так как на скорость его срабатывания величина тока никакого влияния не оказывает. Тепловой расцепитель изготовляется из пластин, изготовленных из сплава двух металлов с отличающимся коэффициентом температурного расширения.

Прохождение электротока по пластинам приводит к их нагреву – разность показателей линейного расширения металлов приводит к их изгибанию. Если величина тока достигает предельного значения, то пластины прогибаются таким образом, что выбивают защелку, которая удерживает автомат во включенном состоянии.

Тепловой расцепитель является зависимым – скорость его срабатывания зависит от величины электротока и скорости нагрева.

Комбинация теплового и электродинамического расцепителей характеризует защитное свойство выключателя, которое изображается в виде графика с координатами времени и тока. Данный график представляет собой совмещенные кривые работы электродинамического и теплового расцепителя.
