Схема подключения автоматов и узо в однофазной и трехфазной сети с заземлением в частном доме и квартире

Подключение УЗО в электрическую цепь квартиры

Монтаж данной защитной системы в единую цепь жилой квартиры является довольно простой процедурой, которую можно осуществить самостоятельно. Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение.

Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. Клеммы, находящиеся на нижней и верхней части УЗО, имеют маркировку N и L, обозначающую нуль и фазу соответственно.

Для правильного подключения необходимо производить его в соответствии со следующей инструкцией:

  1. Первоначально нужно соединить вводный автомат с силовым кабелем, идущим от наружной электросети. Выбор этого прибора осуществляется в зависимости от показателя максимального тока и общих нагрузок на сеть.
  2. После вводного автомата подключается электросчетчик, который необходим для регистрации затрат энергии, также он будет отвечать за обеспечение УЗО необходимым напряжением.
  3. Установка самого защитного механизма. Правильное подключение подразумевает подсоединение силового кабеля в верхней части, а кабель нагрузки снизу прибора. Верхние клеммы предназначены для подключения нуля и фазы, которые идут от электросчетчика.
  4. Дополнительно требуется соединение фаз и нулей обоих приборов: L/ к L, N/ к N, чтобы обеспечить работоспособность схемы.
  5. Фаза защитного устройства должна быть подключена к фазе автомата, а ноль прибора соединен с нейтралью, после чего процесс можно считать завершенным.

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

  • отключить электропитание – выключить автомат на входе;
  • использовать провода с соответствующей цветовой маркировкой;
  • не применять металлические трубы или арматуру в квартире для заземления;
  • в первую очередь устанавливать автоматический входной выключатель.

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Для защиты детей все электроустановки из детской комнаты обычно объединяют в один контур и оборудуют отдельным прибором. Вместо УЗО можно использовать дифавтомат

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Пояснение работы устройства

Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:

  1. 1. Замкнутый контур отопления – наши провода
  2. 2. Вода – ток, протекающий по проводам.

Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.

Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.

По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.

В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.

Принцип работы трехфазного УЗО при несимметричной нагрузке

Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.

К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.

Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.

В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? – вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.

Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.

Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?

Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:

  1. 1. Фаза А – 10 ампер
  2. 2. Фаза В – 5 ампер
  3. 3. Фаза С – 15 ампер

Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.

Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.

Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).

Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.

Назначение и область применения УЗО

УЗО предназначено для сравнения величины электрического тока, протекающего в фазном и нулевом проводе. При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Как только возникает аварийная ситуация — где-то нарушается изоляция с последующим протеканием заряженных частиц на землю в обход нуля, дифференциальные токи будут отличаться и защита отключит питание.

Но это не означает, что остальное оборудование не требует подобных приспособлений для защитного отключения: те же светильники, розетки и прочая подключенная нагрузка также может нести угрозу человеку. Поэтому их тоже актуально подключать к УЗО  на щитке как общим для всей электрической проводки, так и отдельно для каких-либо приборов или их групп. Особенности применения электронных и электромеханических УЗО  напрямую зависит от схемы электроснабжения и места их установки.

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

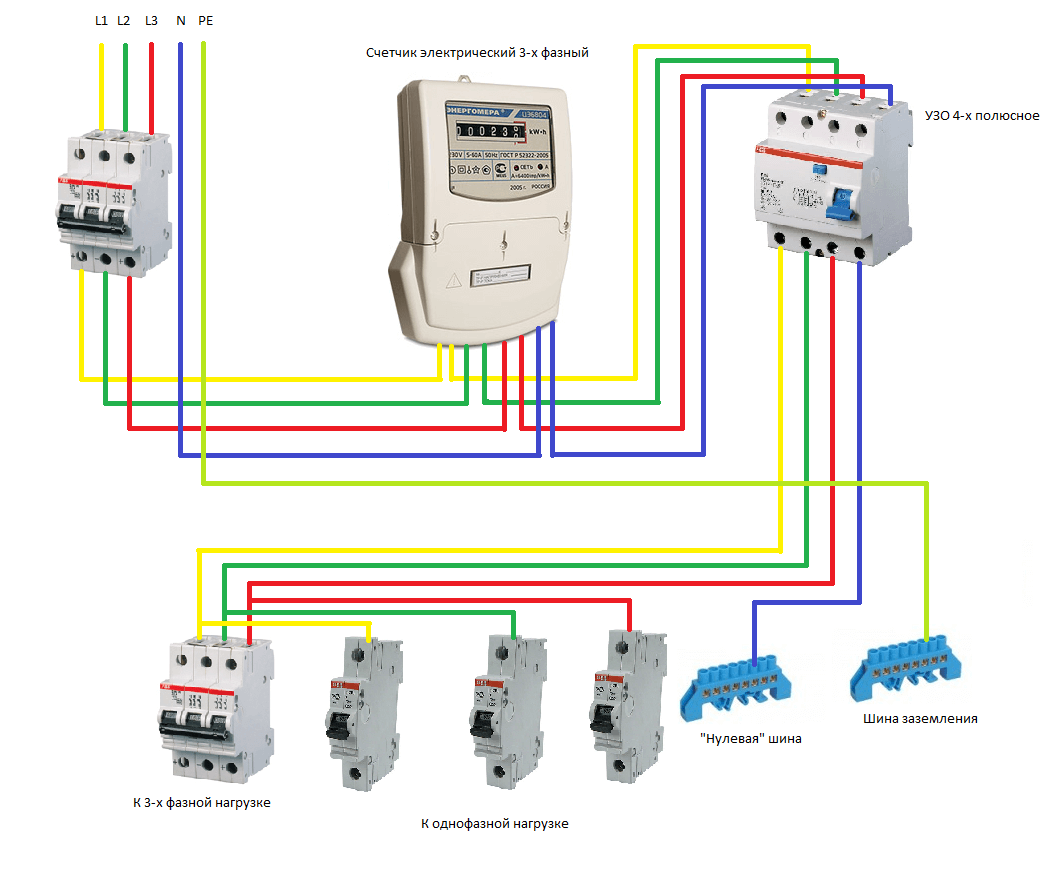

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

{SOURCE}

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Виды УЗО и технические характеристики

Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.

Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.

Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

Назначение и область применения УЗО

Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.

К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.

Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи.
УЗО схема без заземления

ПОДКЛЮЧЕНИЕ УЗО С ЗАЗЕМЛЕНИЕМ

Рисунок 2а поясняет принцип работ УЗО, подключенного в однофазную сеть с заземлением. Здесь мы имеем систему заземления TN-C-S.

В данном случае при «пробое» на корпус сразу возникает ток утечки I3, который по проводнику PE минует наше устройство защитного отключения. Условие равенства втекающего (I1) и вытекающего (I2) токов нарушается, происходит расцепление вне зависимости от того было или нет прикосновение к корпусу прибора.

В загородных домах и на дачах может применяться система заземления TT, при которой PE провод подключается к индивидуальному контуру или штырю заземления. Принципиальных отличий при подключении УЗО в этом случае нет (рис. 2б).

В завершении несколько пояснений.

Как вы заметили, на всех схемах указан автоматический выключатель. Он здесь только потому, что всегда требуется защищать электрическую цепь (а также и УЗО) от замыканий и перегрузок.

Защитных функций при появлении на корпусе аварийного напряжения автомат не выполняет.

Существуют дифференциальные (дифавтоматы) выключатели, вот их можно использовать вместо «связки» УЗО-АВ (рис.3).

Кстати. Во всех предыдущих схемах указан однополюсный выключатель, поскольку такая практика распространена наиболее широко. При желании можно использовать двухполюсный: на разрыв не только фазы (L), но и нуля (N) (рис.3 левая часть).

В данной статье рассмотрены общие принципы и схемы подключения к однофазной сети устройств защиты. Но на их основании можно реализовывать любые проекты электропроводки – никаких принципиальных сложностей в этом я не вижу.

Последний вопрос: «Нужно ли УЗО если есть заземление?«.

Категоричного ответа дать нельзя. Но следует учесть, что при наличии УЗО в аварийной ситуации цепь обесточивается. Если присутствует одно заземление, то, хоть разность потенциалов и уравняется, отключения может не произойти.

Конечно, если на корпус прибора «накоротко» замкнет фазный провод, по КЗ сработает автомат защиты. Если же утечка пойдет через какое- то сопротивление, то ток для срабатывания АВ может оказаться недостаточным.

В этом случае имеем минимум две проблемы:

  • постоянный расход электроэнергии – вы долго можете гадать, откуда взялись завышенные показания электросчетчика;
  • постепенный разогрев проводов, который может привести к пожару.

Кроме того, если сопротивление заземления по каким либо причинам больше нормы, то эффективность защиты снизится. УЗО же способно отслеживать даже незначительную утечку тока.

Таким образом, даже при наличии заземления имеет смысл поставить УЗО.

  *  *  *
