Почему при выключенном выключателе может светиться светодиодная лампа

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не
устанавливал выключателей и не занимался электромонтажными работами,
рекомендуется тщательно продумать свои действия. Предварительно необходимо:

1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного
устройства

Для создания подсветки
в схему выключателя параллельно главным контактам внедряется светодиод или
неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение
электрического тока в систему освещения переключателя. Включенная – наоборот
приводит к разъединению его питания. Механизм действия основан на разнице
сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и
люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса
устанавливается специальный драйвер, который включает два обязательных
элемента:

1. Диодный мост –
   преобразователь переменного тока в постоянный.
2. Электролитный
   конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является
главным виновником самопроизвольного включения света. Дело в том, что, хотя и
слабый, но ток через систему подсветки проходит – его отключить невозможно
(только если совсем удалить эту параллельную схему) – и этого вполне
достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает
заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие
и происходит фрагментарно, тем не менее это ухудшает ресурс светильника,
особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека
в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как
отключить светодиод в бытовом выключателе, состоит из следующих шагов:

1. Демонтировать
   выключатель или снять верхнюю панель с клавишами.
2. Разобравшись в
   схеме, найти светодиод и проводники, подведенные к контактам.
3. Отключить
   индикатор от клемм, при необходимости воспользовавшись кусачками.
4. Убедившись в
   исправности главных проводников и мест контактов, собрать в обратной
   последовательности выключатель.

https://youtube.com/watch?v=SoX5IlsFaLs

Из-за выключателя при выключенном свете светится светодиодная лампочка

В настоящее время, огромное количество электрических устройств, которые давно всем известны и знакомы, оснащаются для удобства использования или управления, дополнительными элементами, которые не могут корректно работать вместе в одной электрической цепи.

К данным устройствам относится выключатель, в который для удобства установлен светодиод. В данном случае, нормальная работа такого выключателя и светодиодов невозможна. Поэтому требуется проведение некоторых работ.

Работы по устранению неисправности:

• Переделка выключателя;
• Замена выключателя.

Как говорилось ранее, установленный в выключателе светодиод, для оптимальной работы, подключен к сети через резистор. В свою очередь резистор, постоянно отдавая накопленный заряд светодиодам, заставляет их светиться.

Поэтому, в данной ситуации лучшим решением будет убрать светодиод из схемы выключателя. Делается это достаточно просто. Выключатель разбирается и при помощи кусачек, светодиод с резистором откусываются.

Стоит отметить, что если у вас имеется в наличии обычный выключатель, то можно воспользоваться вторым способом. Просто заменить его.

Для этого, необходимо выключить автоматический выключатель в распределительном щитке. После этого, используя набор отверток, разобрать выключатель, и отсоединить его от токоведущих проводников и установить новый.

Причины мерцания

Энергосберегающая лампа может мигать в самых разных ситуациях:

• постоянное мигание при включенном выключателе;
• только в момент включения;
• эпизодическое мигание в процессе работы;
• при выключенном выключателе.

Выключатель со светодиодной подсветкой

Мерцание нередко вызывается неисправностью клавишного выключателя, работающего с неоновой или светодиодной подсветкой.

Причины проблемы:

1. Замыкание силовых контактов, возникающее в результате включения устройства.
2. Загорание подсвечивающей лампы.
3. Движение слабого тока по схеме сеть-источник освещения-сеть.
4. Зарядка конденсатора на схеме энергосберегающей лампочки.

На последнем этапе осуществляется молниеносная подзарядка конденсатора и весь процесс повторяется вновь. Чтобы разрешить проблему, понадобится разомкнуть токовую цепочку за счет устранения подсветки в выключателе. Кроме того, следует изменить параметры цепочки так, чтобы сделать невозможной зарядку конденсатора. Помогает замена выключателя на другой, не имеющий подсветки.

Ошибки в проводке

Нередко первопричина мигания в неправильно установленной электропроводке или ошибке при подключении, что приводит к большим потерям тока. Вопрос решается установкой обычного резистора. Устройство можно поставить во внутренней части распредкоробки или на осветительном приборе, но при условии параллельно работающей лампы.

Еще одна причина проблемы — чрезмерно протяженный электрокабель, соединяющий энергосберегающую лампочку с выключателем. Кабель прямо пропорционален площади проводника, что приводит к росту потенциалов и переполнению радиоволнового эфира. Таким образом заряжается конденсатор, и лампа мигает даже при отключенном электропитании.

Следующая причина мерцания — неверное подключение выключателя. Распространенная ошибка — прямая прокладка фазного провода к осветительному прибору или разрыв нуля через контакты. Решить вопрос шунтирующим резистором не получится, поскольку этому мешают перепады напряжения в сети и слишком слабый ток, идущий через подсветку. Выход из положения — демонтаж распредкоробки и выполнение корректного подключения фазового провода на выключатель.

Недостаточное качество лампочки

Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:

1. Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
2. Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
3. Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.

Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.

Проблемы с изоляцией

Часто встречающаяся причина мерцания — значительные потери тока в сети. Если источником проблемы стал некачественный контакт, вопрос решается зачисткой окисленного проводника и контактной площадке. Кроме того, следует надежно затянуть болт и пропаять соединение.

Следствием плохой изоляции станет мерцание, так как на линии есть потери тока, в результате чего свечение неровное. Примета некачественной изоляции — частые и на первый взгляд беспричинные выбивания автомата. Чтобы определить проблемное место, понадобится мультиметр. После отключения электропитания переводят прибор в режим прозвона. Один из щупов направляют на оголенный провод, второй — на заземляющий контур. Мультиметр оповестит об имеющемся пробое звуковым сигналом.

Еще более надежный прибор для определения повреждений в изоляционном слое — мегомметр. Однако такое устройство есть только у специалистов.

Проблема в подсветке выключателя

Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже. Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис.

Обозначения на схемах:

• HL1 – светодиод или неоновая лампочка подсветки;
• D1 – диод, ограничивающий обратное напряжение;
• L1 – светодиодная лампа основного освещения;
• S1 – выключатель с подсветкой.

Устранить данную неисправность можно тремя способами:

1. Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
2. Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев. Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
3. Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.

Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.

Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.

Если светодиод необходим, ищут конструктивное решение.

• Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
• Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.

Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.

Мерцание при включенном выключателе

В процессе поиска ответов на вопрос, почему включенные светодиодные лампы мерцают, необходимо учесть, что причин несколько:

• неисправное пусковое устройство;
• низкое напряжение/перепады напряжения;
• низкое качество LED-лампы;
• малая емкость сглаживающего конденсатора.

Если энергосберегающие лампочки загорелись после запуска, сразу моргают и тухнут, причина в пусковом устройстве. Чаще всего требуется замена пускового устройства или люстры.

Слишком низкое напряжение в электросети

При мерцании после того, как светильник полностью загорается, нужно определить одну из нескольких причин. Чтобы определить уровень напряжения, его необходимо периодически измерять. При показателе ниже 5% и скачках, необходимо обратиться в энергетическое предприятие. Если никакие меры не принимаются, существует другой вариант – установка стабилизатора на весь дом.

Исправить ситуацию так же можно, если купить лампочки с высококачественным драйвером и оснастить систему освещения диммером. При его включении не на всю мощность освещение будет моргать. Только после поворота ручки до номинального значения LED-лампа будет работать нормально.

Иногда случается, что мерцание прекращается, если используются лампочки, предназначенные для работы при напряжении 180-250 В.

Отдельное внимание необходимо уделить системам освещения, работающим от блока питания 12 В. Включенный светодиод начинает моргать, если недостаточно мощности

Подобные ситуации случаются при замене галогеновых лампочек светодиодными, соединенными параллельно. Отвечая на вопрос, что делать, можно сказать одно – купить другой блок питания.

Низкокачественная лампочка

Дешевая LED-лампа, укомплектованная блокам питания без резистора, мигает не только выключенная, но и после того, как включается. Единственный вариант – покупать лампочки с КП (коэффициентом пульсации), установленным СанПиН 2.2.1/2.1.1.1278–03.

Малая емкость сглаживающего конденсатора

Конденсатор – это фильтр тока. Полный заряд зависит от емкости. Для ее расчета, исходя из нагрузки и входного/выходного напряжения, можно использовать онлайн калькуляторы. Если емкости недостаточно, на контакты LED-лампы попадает переменный ток, яркость свечения увеличивается, человеческий глаз воспринимает это как мерцание.

Теоретически улучшить эксплуатационные характеристики можно, на практике это удается не всегда. Нужно вскрыть цоколь, выпаять конденсатор и припаять новый. При выборе необходимо учесть размеры – новая деталь должна помещаться в цоколь. Желательно так же просверлить несколько отверстий для отвода избытка тепла.

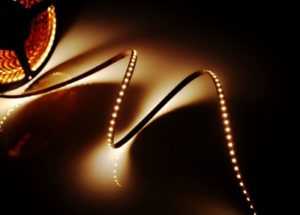

Что такое светодиодное освещение

Диодное освещение — способ подачи искусственного света с помощью энергосберегательных светодиодных ламп. Технология получила распространение относительно недавно, но уже заслужила признание дизайнеров интерьера.

С помощью светодиодных приборов легко воплощать любые сценарии освещения. Устройства привлекательно выглядят в интерьере и прекрасно совмещаются с системой «умный дом».

Можно вставить LED-лампы в обычные световые приборы или сразу приобрести светодиодные устройства

Однако прежде чем выбирать изделия, важно разобраться, как они функционируют

Пример диодного освещения в квартире

Причина моргания выключенной энергосберегающей лампы

Разберемся в физических причинах кратковременных вспышек отключенных ламп. Для этого объясним устройство и принцип работы сначала энергосберегающих, а затем светодиодных ламп.

Устройство энергосберегающей лампы

кликните для увеличения

Энергосберегающая лампа состоит из стеклянной трубки, заполненной газом, которая и излучает свет. Для ее питания используется специальная схема запуска на электронных ключах (электронный балласт). Такие схемы работают исключительно на постоянном напряжении. Для его формирования используется выпрямитель сетевого напряжения и фильтр, состоящий из конденсатора достаточно большой емкости и дросселя.

Именно этот конденсатор и является причиной мерцания отключенной лампы. Известно, что конденсатор является накопителем энергии. По мере заряда увеличивается напряжение на его обкладках. Когда его величина превышает порог срабатывания электронного ключа, происходит запуск лампы, сопровождающийся свечением. Энергия, запасенная в конденсаторе, быстро расходуется. Именно поэтому свечение бывает только в виде вспышек.

https://youtube.com/watch?v=vBlxmZRX8Qg

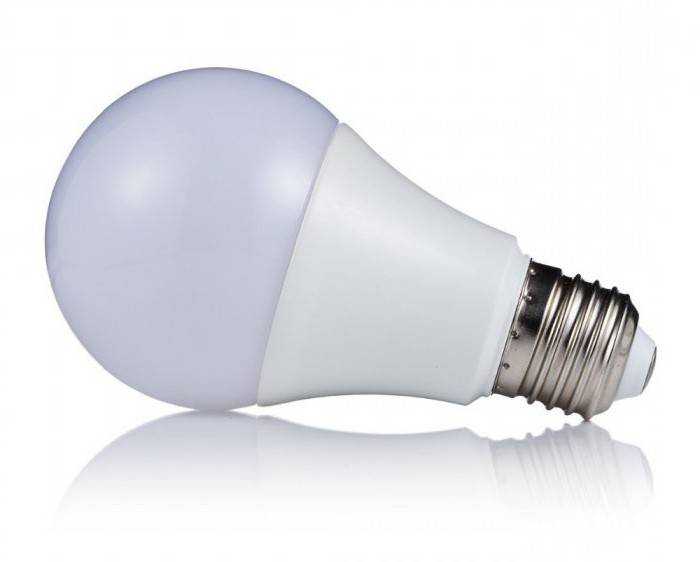

Устройство светодиодной лампы

Светодиодная лампа имеет в своем составе подложку, на которую припаяны сами светодиоды (обычно соединенные в несколько последовательных цепей). Они питаются от специального преобразователя напряжения, в состав которого входит выпрямитель и емкостный фильтр (выполненный на конденсаторе). Дроссель для питания светодиодов не требуется.

Поскольку в светодиодных лампах нет специального электронного ключа, свечение может происходить постоянно по мере расхода энергии, запасенной в конденсаторе. Поэтому такие лампы, как правило, не моргают, а лишь тускло светятся.

Причиной зарядки фильтрующего конденсатора является незначительный ток, протекающий в цепи отключенной лампы. Его появлению способствуют две причины:

• Выключатели с подсветкой.
• Ошибки монтажа проводки.

Подробно рассмотрим каждую из причин.

Применение выключателей с подсветкой

Обычный выключатель с подсветкой и светодиодная лампа не всегда правильно работают совместно, так как схема подсветки может быть рассчитана только на подключение ламп накаливания. Принцип работы такого выключателя показан на рисунке ниже.

При использовании энергосберегающих и светодиодных ламп через цепь подсветки протекает незначительный ток, который заряжает фильтрующий конденсатор в составе лампы. Этого тока хватает для функционирования подсветки выключателя, но недостаточно для нормальной работы лампы. Данный процесс и приводит к морганию или слабому свечению.

Ошибки монтажа проводки

Такое же явление, описанное выше, происходит при:

• ошибочном подключении ламп;
• нарушении целостности изоляции проводов;
• большая емкость проводов по отношению к металлоконструкциям здания.

При ошибочном подключении светильников выключатель разрывает не фазный, а нулевой провод питающей сети. При этом ток протекает через фазный провод, лампу (заряжая фильтрующий конденсатор) и через емкость нулевого провода на металлоконструкции.

При нарушении целостности изоляции проводов возникает ток утечки, который может замыкаться непосредственно на металлоконструкции, нулевой провод или другие провода. В этом случае существует опасность возгорания или электротравматизма.

При большой емкости проводов по отношению к заземленным частям здания также возникает незначительный ток. Это явление связано с неправильным выбором проводов для монтажа проводки. Например, использование экранированного провода.

Особенности высоковольтных кабелей системы зажигания

В зависимости от сопротивления оболочка кабеля имеет разную окраску:

• синяя – для проводов высокой энергии с напряжением до 30 кВт (сопротивление 2.5 – 12 кОм);
• красная – с медной жилой (сопротивление близко нуля).

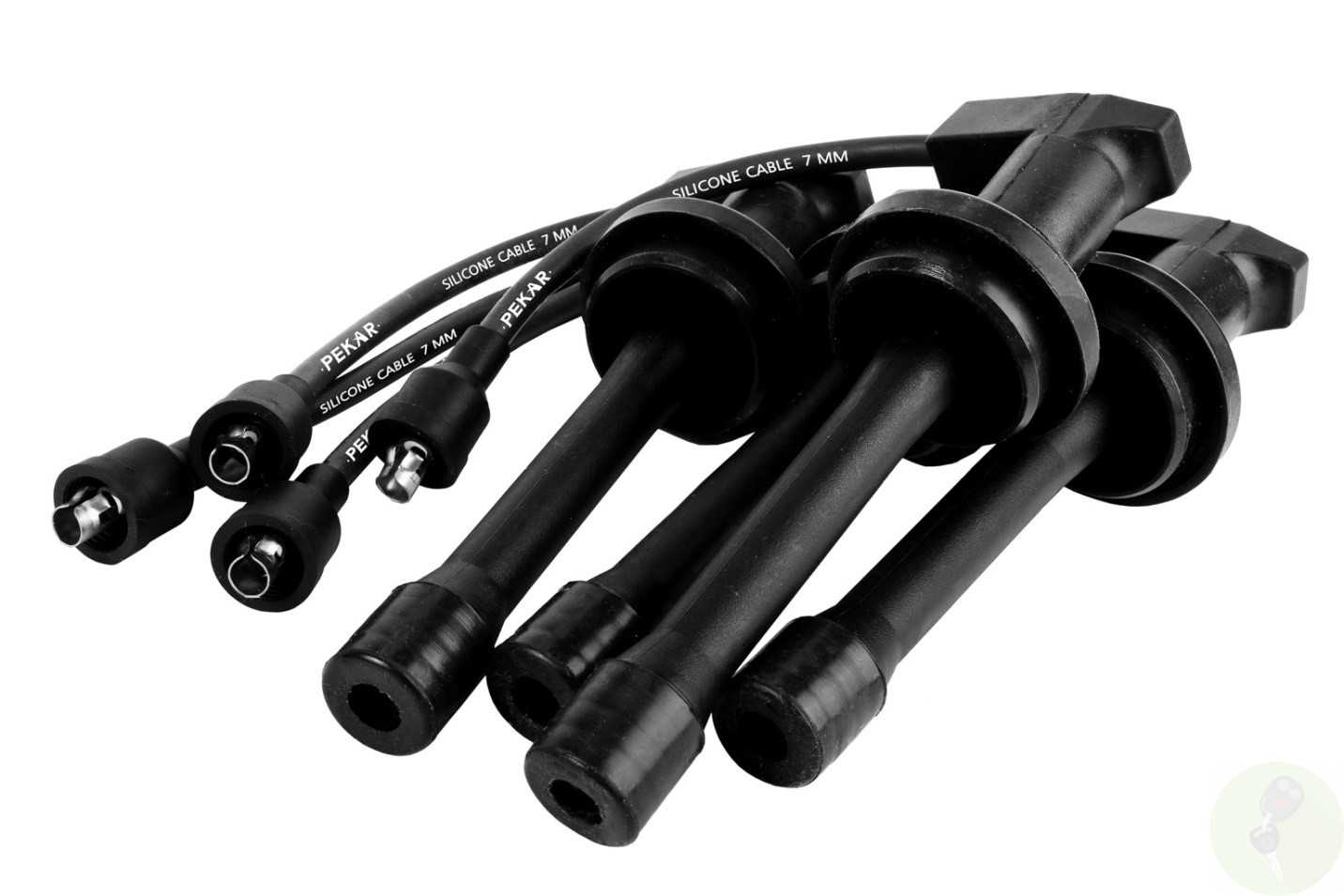

Комплект проводов

Несмотря на внешнюю схожесть, провода не являются взаимозаменяемыми и часто не соответствуют цветам по своему типу. Шары не будет, придется платить намного больше впоследствии.

Наконечник для красного кабеля должен иметь встроенный резистор с сопротивлением 5-6 кОм. Зачем нужен резистор? Он уменьшает помехи на приемопередающие устройства и снижает обратную нагрузку на выходные каскады в системах электронного зажигания. Поэтому, не рекомендуется всем кулибиным, монтирующим самостоятельно провода зажигания, пренебрегать встроенным в наконечник сопротивлением. Без сопротивления оплетку кабеля быстро пробивает на корпус.

Выводы и полезное видео по теме

Видеоролик раскрывает две наиболее распространенных причины горения светодиодных ламп даже после выключения электропитания. Предложены также подробные инструкции по их устранению:

https://youtube.com/watch?v=vCIbylMdhlM

Свечение ламп при выключенном коммутаторе не только неприятно для глаз, но и резко сокращает срок работы светодиодов. Для устранения проблемы нужно установить причину, которая вызывает нарушение в функционировании приборов, а затем устранить ее.

В большинстве случаев для исправления ситуации понадобится минимум времени и сил. Необходимые работы можно выполнить самостоятельно, используя элементарные инструменты.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Задавайте вопросы, расскажите о личном опыте в устранении сведения светодиодок после выключения, публикуйте фото по теме статьи.

На рынке светотехнического оборудования LED-лампы имеют наибольший спрос. Это связано с их преимуществами перед источниками света со схожими характеристиками. Весомыми плюсами являются их экономичность, сниженный коэффициент пульсации, пожаробезопасность, больший в сравнении с другими лампами срок эксплуатации. Но наряду с ними LED-лампы имеют некоторые минусы. Одним из недостатков является свечение при выключенном выключателе. Если при включенном положении коммутирующего устройства лампы горели равномерно и без мерцаний, а при отключенном их свет потускнел, но остался, то это будет описываемая далее ситуация.

Столкнувшись с этим явлением, не стоит удивляться. Это свидетельствует о том, что происходит протекание тока по СД. В этом процессе существует и положительная сторона. Установив для освещения дворовой площадки светодиодный прожектор, ночью его можно использовать как подсветку. Но существует и негативный вариант развития событий, когда лампа начинает загораться, но тут же гаснет. Это явно будет действовать вам на нервы в ночное время суток. Рассмотрим это явление и подробно остановимся на способах его устранения.

Одной из причин горения светодиодной лампы после выключения могут стать:

1. слабая изоляция или повреждение иного рода электрической проводки;
2. конструктивно СД-лампа имеет светодиоды низкого качества;
3. устройство переключения имеет световую индикацию;
4. необычное функционирование светодиода.

Если клавиши выключателя находятся в положении «отключено», а лампы все равно горят, то необходимо вначале проверить позиции 2, 3. Так как идентифицировать место повреждения в электрической проводке сложно.

Для нахождения участка, имеющего недостаточную изоляцию, необходимо подать в цепь повышенное напряжение в течение 60 секунд. В результате этого в месте повреждения возникает пробой. Участок проводки следует заменить.

Но иногда СД слабо светится по причине особенной функциональности. При прохождении тока в цепи конденсатор способен накапливать электрическую энергию. А после остановки подачи напряжения он имеет остаточное свечение. А также лампа при выключенном свете продолжает тускло гореть вполнакала из-за ее низкого качества. В большинстве случаев ошибка кроется в микросхеме.
