«и кто его знает, чего он моргает…» 5 причин мерцания светодиодных лампочек

Причины мигания

При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы. Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы.

Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12В, а для 14,5В, а также узнать из справочника ток для используемого типа светодиодов.

Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5В.

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.


Для безопасности лучше заизолировать его термоусадкой.

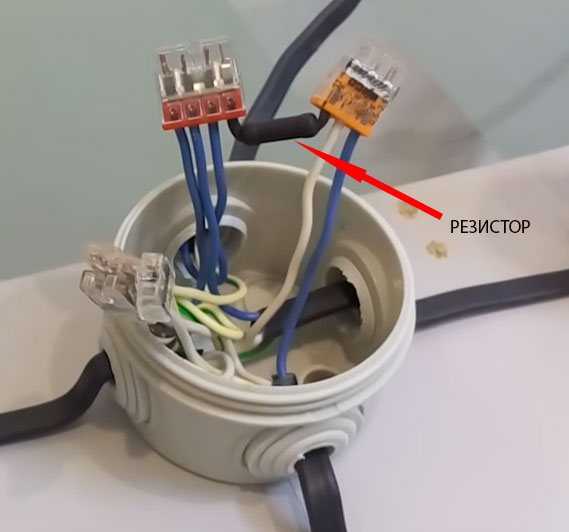

Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

  • Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
  • Наличие режима подсветки у выключателя.
  • Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
  • Прокладка проводки внутри сырой стены.
  • Наличие нескольких кабелей в штробе.

Мерцание из-за подсветки выключателя

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки.  Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.

Проблема, созданная проводкой

Плохая проводка – одна из причин мигания лампочки при выключенном включателе

Когда мигает в выключенном состоянии светодиодная лампа, проблема может состоять в качестве схемы подключения. При обустройстве осветительной линии фаза из короба подается на выключатель, ноль – на светильник. В перепутанном положении происходит непрерывная зарядка конденсатора и моргание отключенного светодиода.

При соблюдении схемы мигающая лампа сигнализирует о наведенном напряжении. Вместе с проводами осветительного прибора могут находиться другие кабели. Чтобы избавиться от явления, нужно полностью поменять проводку.

Если дом находится в сырой местности, для защиты от мерцания устанавливается УЗО.

Почему светодиодная лампа мерцает при выключенном свете? Устраняем причины

Многие пользователи, установившие в своем жилище новую энергосберегающую (светодиодную) лампу, с удивлением обнаруживают, что она слегка мерцает даже в отключенном состоянии. Этот не совсем привычный и абсолютно непонятный эффект сразу же наводит на мысль о неисправности купленного изделия или проводки

Важно! Однако в большинстве случаев для беспокойства нет причин – достаточно заменить светодиодный образец обычной лампой накаливания, после чего мерцание сразу же пропадает.Из этого следует вывод, что непонятное мигание после выключения освещения характерно только для светодиодных ламп (фото ниже). Причины мерцания лампыОсновными причинами, вызывающими мерцание осветительного прибора в отключенном состоянии, являются: Наличие в выключателе, управляющем коммутацией лампы, встроенного индикатора (светодиода или неоновой лампочки)

Низкое качество купленного изделия, которое согласно заявлением производителя мигать не должно. Плохое состояние электропроводки в квартире, приводящее к появлению паразитных токов утечки. Согласно схемному решению, применяемому в современных выключателях с подсветкой, используемый в них светодиод с ограничивающим резистором включаются между входной и выходной клеммой коммутирующего прибора. То есть при любом его состоянии напряжение питания 220 Вольт, ограниченное сопротивлением, будет поступать на осветительный элемент (фото ниже по тексту). В драйвере светодиодной лампы имеется конденсатор, который заряжается при протекании небольших токов в цепи подсветки, что и приводит к эффекту мерцания. В качественных (брендовых) осветительных изделиях емкость конденсатора увеличивается настолько, что частота миганий для человеческого глаза практически незаметна. Влияние состояния электропроводки на этот эффект объясняется очень просто: нарушение изоляции проводов, а также скопившиеся сырость и пыль приводят к появлению утечек на землю по цепи питания лампы. По это причине она начинает мигать с частотой зарядки размещенного в драйвере конденсатора. Устраняем причины миганияДля выхода из положения можно предпринять различные действия, выбор которых зависит от предпочтений пользователя. Самый кардинальный и простой вариант – вообще демонтировать подсвечивающий элемент из корпуса выключателя. Для этого потребуется: «Снять» электропитание с квартиры (отключить вводный автомат). Удалить посредством отвертки с тонким жалом сначала клавиши, а затем декоративную рамку выключателя. После этого можно будет ослабить контакты крепления подводящего и отходящего в сторону лампы проводов. И, наконец – полностью демонтировать светодиод с резистором с осветительного прибора. Вид выключателя с неубранным светодиодом приводится ниже. Тем, кто не желает расставаться с преимуществами ночной подсветки можно дать только один совет – покупайте качественную светодиодную лампу, доработанную с учетом исключения эффекта мигания. Естественно, что она обойдется несколько дороже, но за любые удовольствия приходится платить! Намного сложнее решается вопрос в случае, когда после принятия всех описанных выше мер, лампа все равно продолжает мигать. Единственное, что может являться причиной этому – изношенная и неухоженная электропроводка. Если последовательные попытки устранить мигание всеми способами ни к чему не привели – его причиной, скорее всего, является именно этот фактор. В отдельных случаях указанная ситуация становится толчком к полной замене старой алюминиевой электропроводки на новый кабель с медными жилами. Источник

Разбор ЛЕД-лампы для ремонта

Перед тем, как отремонтировать светодиодную лампочку, изучите инструкцию, а также конструкцию сломанной лампы. Благодаря тому, что внутри LED-лампы нет газов, а корпус негерметичен, при выходе её из строя можно попробовать отремонтировать устройство самостоятельно.

Так выглядит разобранная ЛЕД-лампа Источник tauray.ru

Пошаговая инструкция как отремонтировать светодиодную лампу:

Раскрыть лампу, чтобы добраться до внутренних конструктивных элементов.

Чтобы начать разбирать лампочку, нужно сначала открыть удерживающие светорассеивающий купол клипсы. Если матовую верхнюю часть лампы держат винты, нужно их открутить, если сдерживающим фактором является герметик, его требуется аккуратно убрать.

Удалить радиатор.

Отсоединив рассеиватель, возьмите отвёртку и аккуратно выньте радиатор (он будет находиться под платой со светодиодами).

Отделить матрицу.

Светодиодную матрицу после выемки внутренностей лампочки нужно отделить от всей конструкции. Для этого понадобиться отпаять её: прогрейте контакты паяльником, после чего аккуратно пинцетом отделите деталь. При этом начинать нужно с центральной платы, которую необходимо отделить от двух контактов. Также следует удалить герметик, находящийся по периметру лампы, или открутить удерживающие винты.

После того, как ничего уже не будет мешать выемке матрицы со светодиодами, нужно вооружиться тонким металлическим инструментом вроде шила или иголки. Аккуратно заводя его под плату, пройдитесь по кругу, чтобы можно было подковырнуть её.

Работа с матрицей светодиодной лампы Источник masterpotoku.ru

Чтобы снять матрицу со светодиодами, которую уже ничто не удерживает на месте, потребуется пропустить центральный элемент в прорезь. После этого можно будет вытащить матрицу.

Определить неработающее звено.

Что)бы выявить поломку, в большинстве случаев стоит лишь взглянуть на каждый из светодиодов, которые выглядят, как очень маленькие жёлтенькие квадратики. На одном из них при ближайшем рассмотрении (возможно, понадобится лупа) будет заметно маленькое тёмное пятнышко (чёрная точка).

Снять неработающий элемент.

Теперь расскажем, как отремонтировать светодиодный светильник после того, как нерабочие диоды уже обнаружены. Чтобы снять все неработающие светодиоды с матрицы, можно нагреть её снизу, тогда процесс упростится (открытое пламя применять нельзя). Не забудьте предварительно зафиксировать круг с диодами в нужном положении над рабочей поверхностью. После хорошего прогрева нужный светодиодный элемент можно будет просто снять пинцетом.

Зачистить контакты после снятого диода.

После очистки местонахождения сгоревшего диода следует также нанести специальную пасту.

Ещё один вариант светодиодной лампы Источник vodakanazer.ru

Чтобы лампа снова заработала, нужно заменить погоревший светодиод на новый. В крайнем случае можно установить перемычки на старый. Чтобы припаять работающий светодиод на освободившееся после старого элемента место, нужно в первую очередь посмотреть, какие светодиоды используются в лампах на 220 В, а при работе – использовать нагревательный элемент.

Дать матрице остыть.

Важные замечания

Если лампа сделана с помощью проклейки герметиком, для снятия колпачка понадобится шило, шприц и растворитель. По кромке (соединению колпачка с лампой) необходимо провести шилом так, чтобы получилась канавка. После этого следует заправить в шприц с иглой растворитель и ввести его по всему периметру в сделанную канавку. Когда пройдёт полминуты, можно будет отвинтить колпачок, ведь герметик к этому моменту уже должен будет раствориться.

На четвёртом этапе при определении неработающего светодиода в некоторых случаях можно применить мультиметр.

Мультиметр может использоваться для проверки некоторых диодов Источник mineavto.ru

Обзор причин свечения

Что делать, если светится светодиодная лампа? Существует несколько причин, почему после выключения осветительного прибора LED лампа продолжает гореть, пускай даже тускло или слабо:

  • некачественная изоляция на участке электрической цепи или любая другая неисправность электропроводки;
  • выключатель, к которому подсоединена светодиодная лампа, имеет подсветку;
  • в конструкции источника освещения применяются некачественные излучатели;
  • особая функциональность осветительного элемента.

Опасно ли это свечение? Для проводки никакой опасности данная проблема не представляет, однако срок службы светодиодных лампочек заметно сократится, если они будут постоянно мигать либо тускло светиться.

Если коммутационный аппарат находится в выключенном положении, а излучатель все равно светится и горит, то лучше всего в первую очередь проверить последние три фактора. Это объясняется тем, что найти в электрической проводке слабый по изоляции участок очень сложно.

Для того чтобы это сделать необходимо создать специальные условия, в результате которых на цепь в течение одной минуты подается высокое напряжение для возникновения пробоя. Участок цепи, из-за которого светится осветительный элемент после выключения выключателя, необходимо будет вскрыть. При этом, если электропроводка закладывалась скрытым способом, то вскрытие приведет к повреждению целостности стены.

Важно знать! Встречается очень много ситуаций, когда при подключении светодиодных источников света к выключателю с подсветкой они функционируют по-другому. Это происходит из-за того, что осветительный элемент, который установлен в коммутационном аппарате, замыкает цепь, соответственно пропускает незначительный ток. Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе

Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе.

Еще одна проблема, почему светодиодная лампа светится в темноте – это дешевизна изделия. Если была приобретена LED лампочка плохого качества, то это также может привести к подобному явлению. Это связано с тем, что в плате существует какая-то ошибка. Но бывает и такое, что излучатель горит тускло из-за того, что у него есть своя особенность в функционировании конструкции.

Мы говорим о процессах, которые совершаются в конденсаторах в момент подачи нагрузки на осветительный элемент. Когда электрический ток проходит по цепи, конденсатор накапливает энергию, а затем после прекращения подачи нагрузки продолжает поддерживать свечение в элементах.

Еще одна достаточно распространенная причина свечения светодиодных ламп при выключенном выключателе — неправильное подключение. Подробнее об этом вы можете узнать из видео:

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример

Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Моргает светодиодная лампа в выключенном состоянии

В некоторых случаях светодиодная лампа начинает мигать в выключенном состоянии. В большинстве случаев стал уже привычным тот факт, что коммуникационный аппарат способствует разрыву электрической цепи, в результате чего ток перестает поступать в осветительный прибор и лампа не функционирует. Со светодиодными светильниками дела обстоят совершенно по-другому. Обусловлено это тем, что такие элементы освещения намного чувствительнее, в результате чего способны улавливать даже самые незначительные изменения в электрической цепи.

На сегодняшний день существует несколько основных причин, которые приводят к мерцанию осветительных элементов. Сюда можно отнести:

  • неисправность схемы электрической проводки;
  • в процессе установки была неправильно осуществлена настройка подсветки;
  • в целях упрощения конструкции был приобретен блок питания низкого качества.

Самой распространенной проблемой остается приобретение устройства ненадлежащего качества.

Светодиодная лампа мигает из-за неисправности проводки

В случае если светодиодный светильник моргает во включенном состоянии, то рекомендуется искать проблему в неисправности электрической проводки. Как показывает практика, мерцание может быть разным и полностью зависеть от количества электрического тока, проходящего через блок питания.

Несмотря на то что существует неисправность, осветительный прибор продолжает функционировать. Так как блок питания не способен сгладить пульсацию и предотвратить нестабильную работу, устройство начинает моргать.

Мерцание светодиодных ламп из-за выключателя с подсветкой

Многие производители оснащают выключатели специальной подсветкой. Как показывает практика, такое нововведение довольно полезное и приносит неоспоримую пользу пользователям, так как имеется возможность найти выключатель даже в темное время суток.

Важно понимать, что если использовать выключатель с подсветкой совместно с бюджетными вариантами, можно спровоцировать мигание. Данная особенность приводит к тому, что во включенном состоянии ток поступает в прибор освещения, а выключатель выполняет роль подсветки

В дальнейшем некоторое количество электричества может попасть в емкостный фильтр и гасящий конденсатор. После того как будут достигнуты рабочие характеристики, электричество попадает в осветительный прибор, тем самым вызывая мерцание.

Светодиодная лампа мерцает из-за плохого качества

Довольно часто можно увидеть, как мигает светодиодный светильник во включенном состоянии. Такое явление напрягает глаза, мешает полноценному и комфортному отдыху. Как показывает практика, очень часто причина заключается в том, что были приобретены приборы низкого качества. Такое случается в том случае, когда возникает желание сэкономить и причин этому может быть большое количество, как правило, самая распространенная – это ограниченный бюджет.

В таких ситуациях важно понимать, что экономия – не самый лучший вариант, так как от этого полностью зависит комфорт проживания в помещении. Если имеются некоторые ограничения в бюджете, то рекомендуется воздержаться от покупки и установить светодиоды через некоторое время, но выбрать приборы высокого качества

Диодная лампа моргает из-за неправильной схемы подключения

При выборе светодиодов в качестве источника освещения стоит понимать, что при неправильном подключении могут появиться некоторые проблемы, среди которых самой распространенной является мерцание. В случае если лампа начинает мерцать в выключенном состоянии, то это может свидетельствовать лишь о том, что была неправильно выполнена схема подключения либо допущена ошибка в процессе укладки электрических проводов.

Бытовая электрическая сеть состоит из 3 цепей:

  • фазы;
  • нуля;
  • земли.

Зачастую бывает так, что работы выполняет человек, не имеющий соответствующего опыта, в результате чего можно довольно легко перепутать контакты, а именно, фазу и ноль – именно это является причиной появления мерцания.

Как избавиться от мигания выключенных светодиодных ламп

Если найдена причина, по которой при выключенном выключателе мигает светодиодная лампочка, то устранить проблему не так сложно.

Если причиной является выключатель с подсветкой, то его рекомендуется разобрать и перекусить нужные провода, после чего проблема с постоянным миганием будет устранена.

Зачастую бывает, что проблема кроется в самих лампах и блоке питания – они могут быть низкого качества. Если имеется необходимость использовать такой вид освещения и в дальнейшем, стоит заменить приборы.

Помехи наведенного напряжение

Многоквартирные дома, которые строились в середине 70-х годов эксплуатируются до сих пор. Их отличает одна не очень хорошая особенность – через одножильный кабель запутываются множество потребителей в одной квартире. Это вызвано требованием экономии кабеля.

Если в один кабельный канал в стенах квартиры уложено несколько кабелей, то они тоже могут «наводить» напряжение друг на друга. Помехи незначительны для воздействия на электроприборы с большим потреблением тока, например, на телевизоры или бытовые приборы. Но заряд вполне достаточен для периодического вспыхивания осветительных устройств.
