Розетки на кухне: схемы расположения и установка своими руками

Как установить электрические розетки своими руками

Подключить розетки несложно, поэтому многие предпочитают всю работу самостоятельно. Правильно сделать это можно только в том случае, если вы знаете, как их подключать. Помните, что любая ошибка в подключении может может быть опасной для человека.

Итак, как подключить электрические розетки? Вот краткая инструкция:

отключить электричество в здании;
проделайте отверстие в стене там, где должна быть розетка (будьте осторожны, чтобы не повредить внутреннюю установку);
вставьте электрическую коробку и подключите к ней кабели;
подключите кабели к розетке (желтый провод к контакту, черный фазный провод к вилке L, синий нейтральный провод к клемме N);
закрепите крышку розетки на стене с помощью отвертки;
включите питание и проверьте работу контакта, например, отверткой с датчиком напряжения.

Согласно международным стандартам каждый провод, подключаемый к розетке, должен иметь определенный цвет. Ноль – провод синего цвета, фаза – красный или коричневый

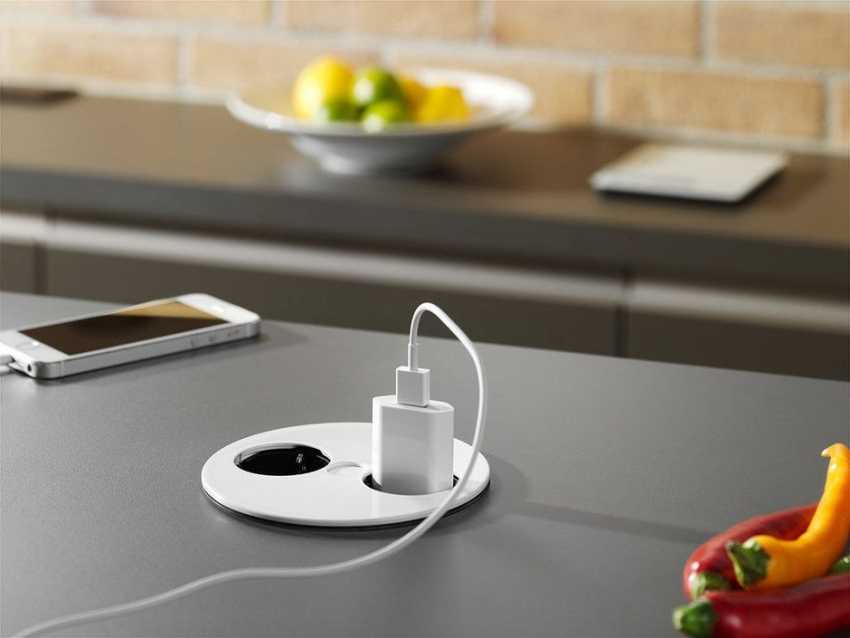

Розетки на кухне встроенные в столешницу

Розетки, встроенные в столешницу, считаются самыми комфортными для пользования бытовыми приборами. Во-первых, они экономят время на поиски источников питания и использования километров проводов. Во-вторых, встраиваемая розетка становится дизайнерским аксессуаром в зависимости от стиля изделия.

Встраиваемые розетки позволяют решить множество проблем. Основным преимуществом считается незаметность проводов, что гарантирует порядок на рабочем месте.

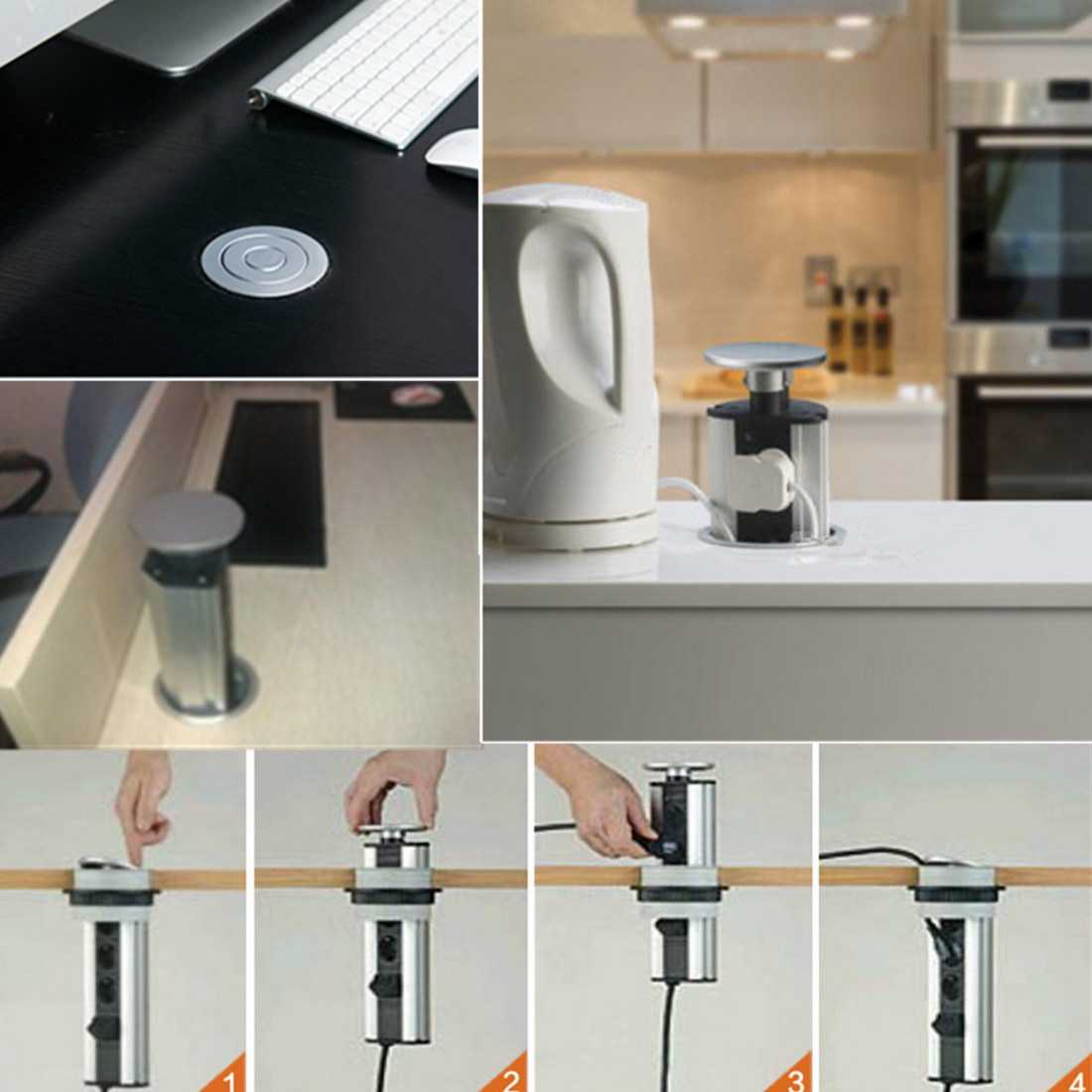

Принцип работы выдвигающейся розетки:

слегка нажимают на углубление крышки;
розетку легонько вытягивают;
подключают прибор;
при необходимости розетку немного можно «утопить» в столешницу.

Эту розетку разрешено разворачивать.

Совет: Насколько бы интересным ни оказалось оформление розетки, сначала следует проверить наличие повреждений блока и нарушений целостности. Если вам потребуется включать много техники, следует предусмотреть изделие с заземлением.

Выдвигающаяся розетка представляет собой переноску, продуманную до мелочей для максимального комфорта потребителей. Данная разновидность изделий универсальна.

Потребители электроэнергии в кухне

Определить, сколько розеток делать на кухне можно по количеству приборов, которым требуется источник тока. Обстановка в конкретном помещении зависит от нескольких факторов. Одни хозяева устанавливают максимальное количество бытовой техники, предпочитая все хлопоты переложить на этих помощников. Другие довольствуются основными приборами, без которых невозможно обеспечить комфорт. Популярными потребителями электричества в современных кухнях являются:

плиты;
чайники;
микроволновки;
холодильники;
посудомойки;
варочные поверхности;
духовые шкафы;
тостеры;
мультиварки и др.

Электроэнергия может использоваться в вентиляции, кондиционировании помещения. Иногда в кухне устанавливаются стиральные машины.

Расположение розеток на кухне зависит от количества бытовой техники

У каждого электрического устройства имеются определенные потребности в электроэнергии. Необходимо не только продумать размещение розеток на кухне, но и определить объем потребления, чтобы создать надежную безопасную схему. Ее разработку нужно поручить квалифицированному специалисту.

Критерии выбора встраиваемых розеточных модулей

В специализированных магазинах представлено широкое разнообразие встраиваемых в столешницы розеточных блоков от разных производителей. Для того чтобы из всего ассортимента выбрать подходящий вариант, который будет соответствовать всем необходимым критериям, для начала их необходимо сформулировать.

Правильно выбранный розеточный блок прослужит длительное время.

Первое, что необходимо сделать — это определиться с тем, какое количество розеточных гнезд, а также дополнительных разъемов потребуется в данном месте. Определиться с этим вопросом несложно, подсчитав количество электроприборов, и, наверное, продумав еще и резерв. Возможно, придется приобрести несколько блоков и разнести их по столешнице.
Второе, что следует учесть — это личную безопасность, особенно тогда, когда планируется установить блок в кухонную столешницу. Выбранная модель должна быть оснащена контактами заземления.
Третий критерий — это допустимая суммарная мощность подключаемой одновременно к блоку нагрузки. Каждый из блоков рассчитан на определенную нагрузку, которую он способен выдержать. Поэтому сумма мощностей электроприборов, планируемых для подключения, не должна быть выше указанной в паспорте розеточного модуля. А лучше, конечно, выбрать вариант, обладающий еще и эксплуатационным запасом, процентов на 25. Этот параметр изделия также необходимо знать для того, чтобы выбрать правильное сечение кабеля, если он не идет в комплекте с основным изделием

Чтобы узнать, максимальную нагрузку блока, необходимо обратить внимание на его технические характеристики, указанные производителем в инструкции, идущей с ним в комплекте.

Встраиваемые блоки могут быть рассчитаны на 10 или 16 ампер, то есть на суммарную нагрузку мощностью до 2,2 и 3,5 кВт. Естественно, следует проявлять благоразумие и не доводить нагрузку до указанного предела.

Цены на втсраиваемые розетки

~~встраиваемые розетки~~

Четвертое, что учитывается — это производитель изделия, так как от этого напрямую зависит качество, длительность его работы, а также безопасность в эксплуатации. В продаже можно найти продукцию как зарубежных, так и отечественных компаний. Рекомендуется прежде, чем останавливать свой выбор на определенной модели, изучить отзывы тех пользователей, которые уже имеют опыт эксплуатации такого розеточного модуля..
Пятое — степень защиты прибора от влаги и пыли. Уже отмечалось, что для установки на кухне необходимо выбирать модели класса не ниже IP 44. А вот для письменного или компьютерного стола можно обойтись и классом пониже, даже IP20. Естественно, что чев выше класс, тем дороже встраиваемые розеточные модули.

Внешнее оформление розеточного модуля – это уже чистый выбор покупателей, и советы здесь давать проблематично.

Шестое — это внешнее оформление блока. Но здесь советы давать трудно – вкусы у людей бывают разными. Кому-то нравится, чтобы розеточный модуль был в закрытом положении практически незаметным. Другие, наоборот, желают, чтобы он контрастировал на столешнице. В продаже представлено немало моделей, которые удовлетворят и ту, и другую сторону. То есть выпускаются приборы с крышками под цвет столешниц, или выполненные в различных оттенках, в том числе с благородным металлическим блеском.
Седьмой критерий — это работоспособность прибора. То есть при покупке следует внимательно осмотреть изделие на наличие дефектов, проверить работу механизма открытия и стопорения. Кроме этого, проверяется комплектность – она должна указываться в паспорте модели.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

вытяжки;
плиты;
холодильник;
встраиваемая техника;
чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

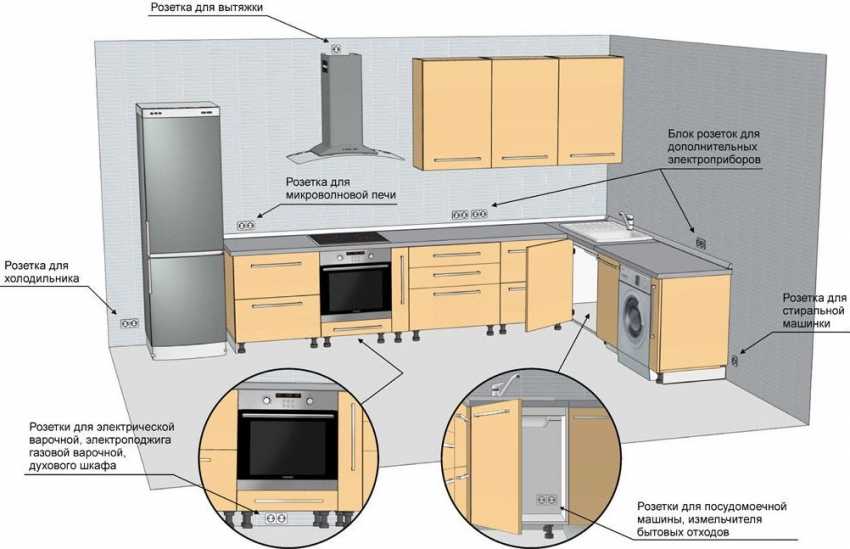

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 34)8,3–11 кВт/6 мм²(ПВС 36)	До 9 кВт/2,5 мм² (ПВС 32,5)9–15/4 мм²(ПВС 34)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 34)8,3–11 кВт/6 мм² (ПВС 36)	До 9 кВт/2,5 мм² (ПВС 32,5)9–15/4 мм²(ПВС 34)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 32,5) от 4 до 6 кВт/4 мм² (ПВС 34)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 32,5)7 кВт/4 мм² (ПВС 34)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Составление схемы расположения розеток

Определение необходимого количества розеток

вытяжки;
плиты;
холодильник;
встраиваемая техника;
чайник, миксер и др.

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 34)8,3–11 кВт/6 мм²(ПВС 36)	До 9 кВт/2,5 мм² (ПВС 32,5)9–15/4 мм²(ПВС 34)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 34)8,3–11 кВт/6 мм² (ПВС 36)	До 9 кВт/2,5 мм² (ПВС 32,5)9–15/4 мм²(ПВС 34)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 32,5) от 4 до 6 кВт/4 мм² (ПВС 34)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 32,5)7 кВт/4 мм² (ПВС 34)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

обесточить квартиру, отключив электропитание на щитке;
с помощью индикатора проконтролировать отсутствие тока в розетке;
если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
вынуть старую розетку, отсоединив провода;
подготовить подрозетник, почистив старый или воспользовавшись новым;
провода должны быть открыты для проведения работ;

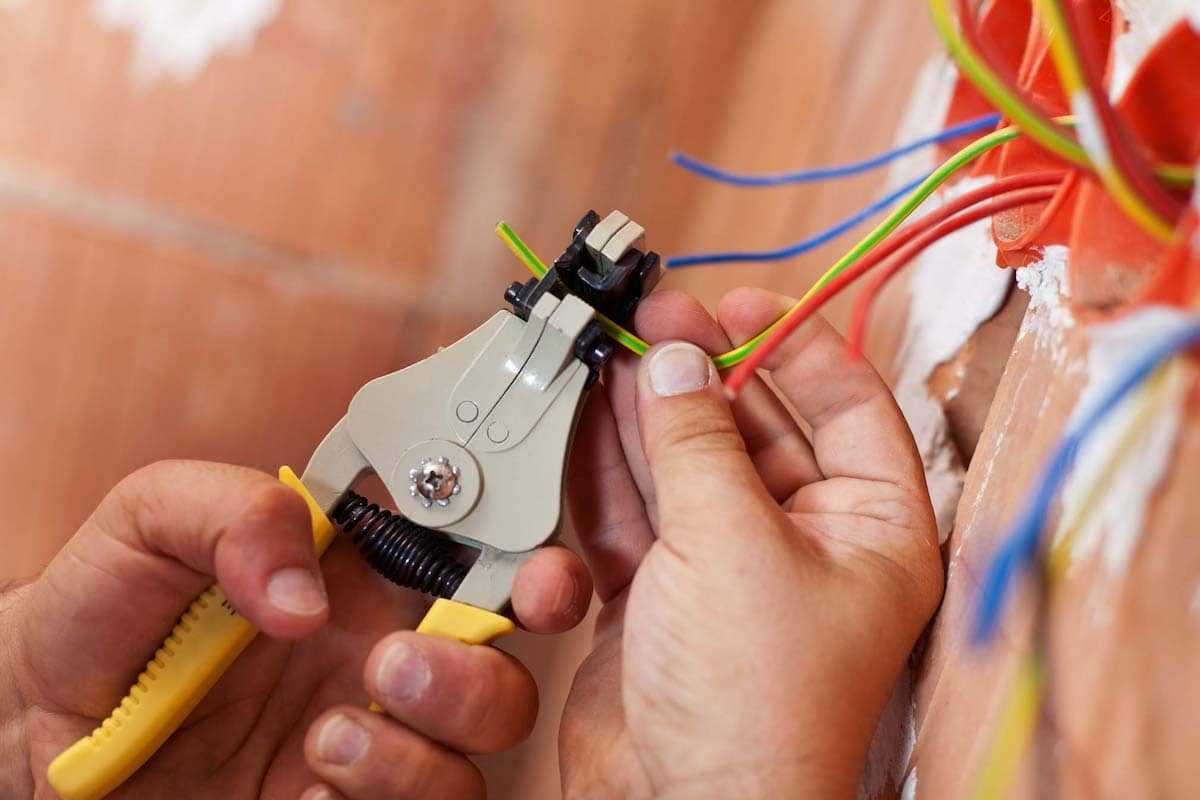

зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
одсоединение проводов к новой розетке облегчает использование разных цветов;
к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
установить наружную крышку для розетки, закрепить винтом не перетягивая;
подключить ток.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

накладные дизайнерские модели;
встраиваемые варианты, монтируемые внутри стены;
скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Скрытые розетки, монтируемые в столешницу, прячущиеся в ящиках или выезжающие из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов. Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей. Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

вытяжка;
плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.

Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.

Максимальная высота над плинтусом не должна превышать 2 м

Внимание Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85

Правила и схема расположения

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню. Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника. Отметить точку входа силового кабеля на кухню. Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом

Для каждой кухни составляют свою схему. Прочертить линии проводки, отметить места для розеток

Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее. Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе. Посчитать количество проводов и комплектующих

Для каждой кухни составляют свою схему. Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее. Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе. Посчитать количество проводов и комплектующих.

Важно Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD

Европейский — в 30 см от пола.
Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

для скрытой проводки;
для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей. на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

холодильник
варочная панель
духовой шкаф
вытяжка

Опционально:

измельчитель отходов (он же диспоузер)
посудомоечная машина
телевизор

Нестационарная постоянная техника:

электрический чайник
кофемашина
тостер
мультиварка
микроволновая печь

Нестационарная непостоянная техника:

блендер
миксер
соковыжималка
планшет/телефон

Двухклавишный выключатель:

для основного освещения
для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.
