Как сделать контроллер заряда аккумулятора своими руками

Комментарии:

Если вы задумывались над альтернативным способом получения энергии и решили устанавливать солнечные батареи, то наверняка хотите сэкономить. Одной из возможностей экономии — сделать контроллер заряда своими руками. При установке солнечных генераторов — панелей, требуется много дополнительного оборудования: контроллеры заряда, аккумуляторы, для перевода тока под технические стандарты.

Рассмотрим изготовление контроллера заряда солнечной батареи своими руками.

Это устройство контролирующее уровень зарядки свинцовых аккумуляторов, не допускающее их полной разрядки и перезарядки. Если аккумулятор начнет разряжаться в аварийном режиме, аппарат снизит нагрузку и не допустит полной разрядки.

Стоит отметить, что самостоятельно изготовленный контроллер не сравниться по качеству и функционалу с промышленным, но он будет вполне достаточен для работы элетросети. В продаже попадаются изделия, изготовленные в подвальных условиях, которые имеют очень низкий уровень надежности. Если у вас не хватает средств на дорогостоящий агрегат, лучше собрать его самостоятельно.

Контроллер заряда акб от солнечных батарей изготовленный самостоятельно

Даже самодельный продукт должен соответствовать следующим условиям:

  • 1,2P
  • Максимально разрешенное входное напряжение должно равняться общему напряжению всех батарей без нагрузки.

На изображении ниже вы увидите схему такого электрооборудования. Для того чтобы собрать его потребуются небольшие познания в электроники и немного терпения. Конструкция немного доработана и теперь вместо диода установлен полевой транзистор, регулирующийся компаратором. Такой контролер заряда будет достаточен для использования в сетях не высокой мощности, с использованием только . Отличается простотой изготовления и дешевизной материалов.

Контроллер заряда для солнечных батарей работает по простому принципу: когда напряжение на накопителе достигает указанного значения, он прекращает зарядку, дальше идет только капельный заряд. В случае падения напряжения показателя ниже установленного порога подача тока на аккумулятор возобновляется. Использование аккумуляторов отключается контролером когда в них заряд менее 11 V. Благодаря работе такого регулятора акб самопроизвольно не разрядится во время отсутствия солнца.

Основные характеристики схемы контролера заряда:

  • Напряжение заряда V=13,8V (настраивается), измеряется при наличии тока заряда;
  • Отключение нагрузки происходит когда Vbat мене 11V (настраивается);
  • Включение нагрузки когда Vbat=12,5V;
  • Температурная компенсация режима заряда;
  • Экономичный компаратор TLC339 можно заменить на более распространенный TL393 или TL339;
  • Падение напряжения на ключах менее 20mV при заряде током 0,5А.

Усовершенствованный контроллер заряда солнечной батареи

Если вы уверены в своих познаниях электронного оборудования, можно попробовать собрать более сложную схему контроллера заряда. Она более надежна и способна работать как от солнечных батарей, так и от ветрогенератора, который поможет вам получать свет по вечерам.

Выше представлена усовершенствованная схема котроллера заряда своими руками. Для изменения пороговых значений применяются подстроечные резисторы, с помощью которых вы будете регулировать параметры работы. Ток, поступающий от источника коммутируется реле. Само реле управляется ключом полевых транзисторов.

Все схемы контроллера заряда проходили проверку на практике и отлично зарекомендовали себя на протяжении нескольких лет.

Для дачи и прочих объектов, где не требуется большое потребление ресурсов, нет смысла затрачиваться на дорогостоящие элементы. Если вы имеете необходимые знания, можно доработать предложенные конструкции или добавить необходимый функционал.

Так вы можете сделать своими руками контроллер заряда при использовании устройств альтернативной энергии. Не стоит отчаиваться если первый блин вышел комом. Ведь никто не застрахован от ошибок. Немного терпения, старания и экспериментов доведут дело до конца. Зато работающее электроснабжение будет отличным поводом для гордости.

Контроллер заряда является очень важным узлом системы, в которой электрический ток создают солнечные панели. Устройство управляет зарядкой и разрядкой аккумуляторных батарей. Именно благодаря ему, батареи не могут перезарядиться и разрядиться настолько, что восстановить их рабочее состояние будет невозможно.

Такие контролеры можно сделать своими руками.

6 Как грамотно выбрать контроллер заряда аккумулятора?

Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.

6.1 Подбор по мощности массива солнечных батарей

Основной параметр контроллера солнечного заряда это рабочее напряжение и максимальная сила тока, с которой может работать контроллер заряда

Очень важно знать такие параметры солнечных батарей, как:

  • Номинальное напряжение – рабочее напряжение контура солнечных батарей, замкнутого на нагрузку, т.е. на контроллер;

  • Напряжение открытого контура – максимальное достигаемое напряжение контура солнечных батарей, не подключенного к нагрузке. Также же это напряжение называется напряжением холостого хода. При подключении к контроллеру солнечных батарей, контроллер должен выдерживать данное напряжение.

  • Максимальная сила входного тока от солнечных батарей, сила тока контура солнечных батарей в режиме короткого замыкания. Этот параметр достаточно редко указывается в характеристиках контроллера. Для этого необходимо узнать номинал предохранителя в контроллере и посчитать величину тока короткого замыкания солнечных модулей в контуре. Для солнечных батарей ток короткого замыкания обычно всегда указан. Ток короткого замыкания всегда выше максимального рабочего тока.

  • Номинальный рабочий ток. Ток подключенного контура солнечных батарей, который вырабатывается солнечными батареями при нормальных условиях эксплуатации. Данный ток обычно ниже указанного тока в характеристиках для контроллера, так как производители, как всегда, указывают максимальную силу тока контроллера.

  • Номинальная мощность подключаемых солнечных батарей. Данная мощность представляет произведение рабочего напряжения на рабочий ток солнечных батарей. Мощность солнечных батарей, подключенных к контроллеру должна быть равна указанной или меньше, но никак не больше. При превышении мощности, контроллер при отсутствии предохранителей может сгореть. Хотя большинство контроллеров, естественно, имеют предохранители, рассчитанные на перегрузку в 10-20% в течение 5-10 минут.

6.2 Покупка контроллера заряда АКБ – на что обратить внимание

Выбирая контроллер, следует обратить внимание на ряд технических параметров, которые позволят получить оптимальную по мощности систему электроснабжения. Прежде всего, следует знать о технологических различиях контроллеров, которые реализованы в основных видах этих устройств, существующих на сегодняшний день

Источники

  • https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
  • https://usilitelstabo.ru/kontroller-zaryada-solnechnoy-batarei.html
  • https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
  • https://strop-snab.ru/novosti/kontroller-zaryada-akkumulyatora.html
  • https://alter220.ru/solnce/mppt-kontroller.html
  • https://alter220.ru/solnce/kak-sdelat-kontroller-zaryada-akkumulyatora-svoimi-rukami.html
  • https://favoritedishes.ru/kak-sdelat-kontroller-zaryada-akkumulyatora/
  • https://pro-lampy.ru/raznoe/kakoy-kontroller-vybrat-dlya-solnechnyh-batarey.html

Пайка и сборка панелей

Сборку солнечных панелей своими руками можно разделить на три этапа:

  1. Изготовление каркаса;
  2. Пайка фотоэлектрических преобразователей;
  3. Установка их в каркас и герметизация.

Каркас можно сбить из деревянных планок или сварить из алюминиевых уголков. Так или иначе, его габариты, форма и выбор материалов для изготовления напрямую зависят от того, как он будет монтироваться.

Для сборки солнечной батареи понадобятся следующие материалы:

  • алюминиевый или стальной уголок сечением 25х25;
  • болты 5х10 мм – 8 шт;
  • гайки 5 мм – 8 шт;
  • стекло или поликарбонат 5-6 мм;
  • клей – герметик Sylgard 184;
  • клей – герметик Ceresit CS 15;
  • поликристаллические преобразователи;
  • флюс фломастер (смесь канифоли и спирта);
  • серебряная лента для подключения к панелям;
  • лента для шины;
  • тонкий припой;
  • поролон – 3 см, опилки или стружка;
  • плотная полиэтиленовая пленка 10 мкм.

Инструменты, которые понадобятся для сборки:

  • напильник;
  • ножовка по металлу с полотном 18;
  • дрель, сверла на 5 и 6 мм;
  • ключи рожковые;
  • паяльник.

Этапы сборки

Сборка состоит из нескольких этапов:

Для начала нужно определиться с размерами рамы каркаса. Они будут зависеть от габаритов самих панелей и их количества. При расположении солнечных батарей на крыше, панели могут полностью покрыть скат или занять небольшую его часть – тут нет определенных правил, поэтому какая ширина и длина будет у рамы, выбирает сам сборщик.
Сверху каркаса необходимо установить стекло для того чтобы защитить фотоэлементы от разрушения. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.
При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна. Собранные панели укладываются в ранее подготовленный каркас

На этом этапе важно не перепутать тыльную сторону панели с лицевой.
Чтобы защитить заднюю часть батареи во время сборки, можно сделать поролоновый мат и обернуть его в полиэтиленовую пленку. Также подойдут опилки или стружка, но главное, чтоб их частицы не остались на элементах.
После этого нужно убрать пузырьки воздуха, которые образуются между фотоэлементами и стеклом, так как их присутствие помешает эффективной работе батареи

Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры

Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился.
Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.

Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры. Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился.
Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.

Подбор контроллера по максимальной нагрузке, зарядному току акб и по количеству акб

Одним из важных аспектов выбора контроллера является максимальная выходная мощность контроллера, которая должна учитываться как со стороны контроллера, так и со стороны акб. Рассмотрим почему.

Допустим, имеем комплект акб большой емкости. Соответственно чтобы зарядить данные акб в течение дня, контроллер должен выдавать необходимую мощность, ну и мощность подключенных солнечных батарей должна быть, естественно, не меньшей. Если мощность контроллера и массива солнечных батарей будет меньше, то акб не успеют зарядиться в течение дня, и при постоянной нагрузке разрядятся еще больше, и так каждый раз, что скажется на их последующем ресурсе.

Если подключенные акб к солнечному контроллеру имеют маленькую емкость. Для современных контроллеров эта проблема уже не актуальна, но стоит рассмотреть такой вариант

На старых или простых контроллерах очень важно было подобрать контроллер, мощность которого с равной мощностью солнечных батарей позволят в течение дня зарядить акб, разряженный за ночь, и обеспечить питанием дневные электрические нагрузки. Для аккумуляторных батарей максимальный зарядный ток не должен превышать 30% от номинала емкости, если акб имеет емкость 100АЧ, то зарядный ток не должен превышать 30 Ампер

Если же мощность солнечной системы была бы избыточна, то контроллер продолжал бы заряжать акб даже после полного их заряда, не опуская зарядный ток и напряжение, что приводило к закипанию электролита, его кипению, вскипанию и порче аккумулятора. Современные контроллеры имеют встроенный компьютер, который следит за параметрами акб, имеет программу заряда, управляемые реле отключения, а также может регулировать ток и напряжение заряда.

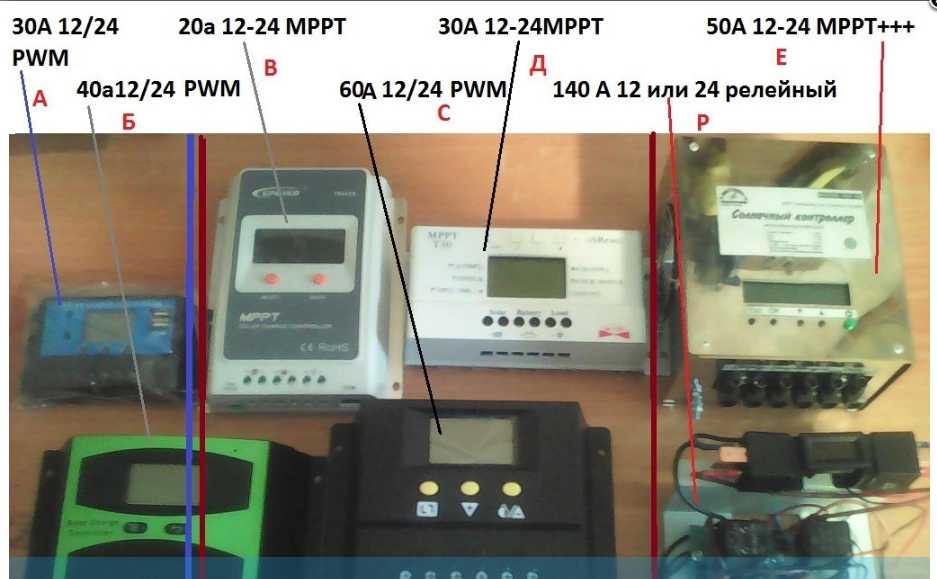

Виды контроллеров

Контроллеры On/Off

Эти модели являются самыми простыми из всего класса контроллеров заряда для солнечных батарей.

С помощью контроллеров On/Off не получится обеспечить полную зарядку аккумуляторной батареи. Ведь здесь отключение происходит в том момент, когда достигнут максимальный ток. А процесс зарядки до полной ёмкости ещё необходимо поддерживать несколько часов. Уровень заряда в момент отключения находится где-то 70 процентов от номинальной ёмкости. Естественно, что это негативно отражается на состоянии аккумулятора и снижает срок его эксплуатации.

Контроллеры PWM

В поисках решения неполной зарядки аккумулятора в системе с устройствами On/Off были разработаны блоки управления, основанные на принципе широтно-импульсной модуляции (сокращённо ШИМ) заряжающего тока. Смысл работы такого контроллера заключается в том, что он понижает заряжающий ток, когда достигается предельное значение напряжения. При таком подходе заряд аккумулятора доходит практически до 100 процентов. Эффективность процесса увеличивается до 30 процентов.

Есть модели PWM, которые умеют в зависимости от температуры ОС регулировать ток. Это хорошо сказывается на состоянии аккумулятора, уменьшается нагрев, лучше принимается заряд. Процесс становится регулируемым в автоматическом режиме.

ШИМ контроллеры заряда для солнечных батарей специалисты рекомендуют применять в тех регионах, где наблюдается высокая активность солнечных лучей. Их часто можно встретить в гелиосистемах маленькой мощности (менее двух киловатт). Как правило, в них работают аккумуляторные батареи небольшой ёмкости.

Регуляторы типа MPPT

Контроллеры заряда МРРТ сегодня являются самыми совершенными устройствами для регулирования процесса заряда аккумуляторной батареи в гелиосистемах. Эти модели увеличивают эффективность генерации электричества на одних и тех же солнечных батареях. Принцип работы устройств MPPT основан на определении точки максимального значения мощности.

MPPT в постоянном режиме следит за током и напряжением в системе. На основании этих данных микропроцессор подсчитывает оптимальное отношение параметров для того, чтобы достигнуть максимальной выработки по мощности. При регулировке напряжения и учитывается даже этап процесса зарядки. MPPT контроллеры солнечных батарей даже позволяют снимать большое напряжение с модулей, затем преобразовывая его в оптимальное. Под оптимальным понимается то, которое обеспечивает полную зарядку АКБ.

Если оценивать работу MPPT по сравнению с PWM, то эффективность функционирования гелиосистемы возрастёт от 20 до 35 процентов.
К плюсам также стоит отнести возможность работы при затенении солнечной панели до 40 процентов. Благодаря возможности поддержания высокого значения напряжения на выходе контроллера можно использовать проводку небольшого сечения. А также можно поставить солнечные панели и блок на большее расстояние, чем в случае с PWM.

Гибридные контроллеры заряда

Эти устройства могут быть построены схеме МРРТ или PWM. Основное отличие заключается в том, что в них используются другие вольтамперные характеристики. В процессе работы ветряные генераторы дают очень неравномерную выработку электроэнергии. В результате на аккумуляторные батареи поступает неравномерная нагрузка, и они работают в стрессовом режиме. Задача гибридного контроллера заключается в сбросе избыточной энергии. Для этого, как правило, используются специальные тэны.

Важным критерием выбора контроллера является стоимость контроллера. При возникновении вопроса, какой контроллер купить, дороже или дешевле, в случаях небольших солнечных электростанций возникает решение, купить контроллер проще и дешевле, а на разницу в цене купить еще одну две солнечные батареи.

Если вы хотите установить простую , то стоит выбрать недорогой, но качественный ШИМ контроллер, с запасом по мощности в 20-30%.

Если же вы очень критично относитесь к , вам важно все параметры станции, высокая эффективность, контроль параметров, возможности удаленного управления, а также переключение между электростанцией и электросетью, или автоматическое включение генератора, то стоит приобрести продвинутый, современный, MPPT контроллер, с множеством функций, встроенных защит, возможностью управления внешними устройствами и перераспределением нагрузок

4 Сравнение контроллеров MPPT и PWM (ШИМ)

В солнечных и ветровых установках по производству электрической энергии используются два вида контроллеров, это МРРТ, о которых было написано выше и PWM (ШИМ) котроллеры.

ШИМ аппараты являются более дешевыми устройствами, принцип действия которых основан на использовании широтно-импульсной модуляции. Устройства данного типа подразделяются на шунтовые и последовательные.

Для того, чтобы выбрать наиболее подходящий для конкретной системы, нужно их сравнить, чтобы изучить достоинства и недостатки каждого типа подобных устройств.

4.1 Достоинства устройств разного типа:

  1. МРРТ контроллеры.

  • Возможность использования в различных системах, различающихся по источнику получения энергии (солнечные, ветровые, комбинированные системы)
  • Высокий КПД.
  • Создание оптимальных условий работы для аккумуляторных батарей позволяет продлить сроки их эксплуатации.
  • Высокое напряжение на входе позволяет уменьшить сечение кабелей и проводов, используемых для соединения элементов системы или увеличить расстояние от источника энергии до контроллера.
  • Использование устройств данного типа позволяют увеличить эффективность использования солнечных батарей, что обусловлено возможностью заряда аккумуляторов при низкой освещённости.
  1. PWM контроллеры.

  • Низкая стоимость.
  • Последовательные модели: позволяют использовать одновременно различные источники энергии и создают низкий нагрев во время регулирования;
  • Шунтовые модели: незначительные потери мощности в процессе работы, слабые электромагнитные помехи и низкий уровень падения напряжения в ключах.

4.2 Недостатки устройств разного типа:

  1. МРРТ контроллеры.
  • Высокая стоимость.
  • Более сложная технология, в равнении с аналогами.
  1. PWM контроллеры.
  • Последовательные модели: при полном заряде источник энергии отключается, значительные потери в последовательных ключах, электромагнитные помехи.
  • Шунтовые модели: значительный нагрев во время работы, невозможность использования с иными источниками энергии, кроме солнечных панелей.

Широтно-импульсный модулятор

MPPT контроллер — это модуль контроля электричества, который используется для генерации энергии на солнечных электростанциях. Микросхема устройства работает с максимальными значениями КПД и дает высокие показатели на выходе. Микросхема, в которую входит контроллер данного типа, достаточно сложная и включает в себя ряд устройств, которые выстраивают необходимый порядок контроля. Эта последовательность позволяет контролировать уровни напряжения и тока постоянно, при этом выдавая максимум мощности устройства на выходе. Главным отличием в конфигурации широтно-импульсного модулятора от PWM устройств считается то, что они способны активизировать свой солнечный модуль под погодные условия. Таким образом, мощность при любой погоде будет максимальная, независимо от продолжительности нахождения на солнце.

Сборка, угол наклона

Саму установку, как соединять солнечные панели опишем вкратце, так как крепления и прочие нюансы также отдельные темы. Монтаж состоит в закреплении панелей на каркасе, есть несколько типов фиксаторов, кронштейнов: на шифер, на металл, черепицу, скрытые на обрешетку крыши.

Опорные рейки, зажимы, прижимы (концевые и центральные) направляющие покупаются или есть в комплекте для выбранного варианта установки.

Соединяющие стыковые элементы создают из фиксирующих реек каркас. Применяют также клеммные элементы и держатели для жил — они объединяют алюминиевые рамки и заземляют их, фиксируют кабели.

Если монтаж производится на крышу с наклоном, то оптимальный угол для панелей 30… 40° в северных широтах больше, например, 45°. В общем, для самоочистки модулей дождем угол должен быть от 15°.

Указанные позиции создают опорными профилями, часто делают удобную сборно-разборную регулируемую, поворачивающуюся конструкцию.

При неравномерно освещении массива, панель на более светлом месте выдает больший ток, который частично расходуется на нагрев СБ нагруженных меньше. Чтобы исключить такое явление, используют отсекающие диоды, впаиваемые между плоскостями с внутренней стороны.

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

  1. Прямоугольная волна – меандр;
  2. Модифицированная синусоида;
  3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

  • Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
  • Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
  • Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
  • Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Как грамотно выбрать контроллер заряда аккумулятора?

Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.

Где купить

Купить контроллер заряда можно на алиэкспрессе. Там предлагается большой выбор устройств, как PWM, так и MPPT. Также ознакомьтесь с обзорами на ту или иную продукцию от реальных покупателей.

Цена популярных контроллеров заряда на алиэкспрессе начинается от 1000 рублей.

Более дешевые варианты вы можете поискать на радиорынках

Обратите внимание: когда вы покупаете товар с рук, убедитесь, что в комплекте идет инструкция или на приборе наглядно обозначено, как его подключать

Выбирать его нужно аккуратно, в противном случае существует риск приобрести некачественный прибор.

Покупать подержанные устройства не рекомендуется, особенно МРРТ. Связанно это с тем, что интегральные схемы от постоянной работы постепенно деградируют. В них могут возникать как механические повреждения от перепадов температуры, так и внутрислойные короткие замыкания, из-за чего внешне рабочее устройство будет работать нестабильно.

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели.

При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены

Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Некоторые мастера предпочитают собирать солнечные батареи собственноручно. На нашем сайте есть статьи с подробным описанием технологии изготовления таких панелей, их подключению и обустройству отопительных гелиосистем .

Советуем ознакомиться:

  1. Как сделать солнечную батарею своими руками: инструктаж по самостоятельной сборке
  2. Солнечные системы отопления: разбор технологий обустройства отопления на базе гелиосистем
  3. Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Разновидности

На сегодняшний день существует несколько типов контроллеров заряда. Рассмотрим некоторые из них.

MPPT-контроллер

Данная аббревиатура расшифровывается как Maximum Power Point Tracking, то есть мониторинг или отслеживание точки, где мощность максимальна. Такие устройства способны понижать напряжение солнечной батареи до напряжения аккумулятора. При таком раскладе сила тока на солнечной батарее уменьшается, в результате чего можно уменьшить сечение проводов и удешевить конструкцию. Также использование данного контроллера позволяет заряжать аккумулятор, когда солнечного света недостаточно, например, в условиях непогоды или ранним утром и вечером. Является наиболее распространенным из-за своей универсальности. Применяется при порядковом подключении. MPPT-контроллер имеет достаточно большой спектр настройки, благодаря чему обеспечивается наиболее эффективная зарядка.

Характеристики устройства:

  • Стоимость таких устройств высокая, однако она окупается при использовании солнечных батарей свыше 1000 Вт.
  • Входное суммарное напряжение в контроллер может достигать 200 В, это значит, что к контроллеру могут быть последовательно подключены несколько солнечных панелей, в среднем до 5. В пасмурную погоду общее напряжение последовательно соединенных панелей остается высоким, благодаря чему обеспечивается бесперебойная подача электроэнергии.
  • Данный контроллер может работать с нестандартным напряжением, например, 28 В.
  • Коэффициент полезного действия MPPT-контроллеров достигает 98%, это означает, что практически вся солнечная энергия преобразуется в электрическую.
  • Возможность подключения аккумуляторов различного типа, таких как свинцовые, литий-железо-фосфатные и другие.
  • Максимальный ток заряда равен 100 А, при данной величине тока максимальная мощность, выдаваемая контроллером может достигать 11 кВт.
  • В основном все модели MPPT-контроллеров способны функционировать при температурах от -40 до 60 градусов.
  • Для начала заряда АКБ необходимо минимальное напряжение в 5 В.
  • Некоторые модели имеют возможность одновременно работать с гибридным инвертором.

Контроллеры данного типа могут применяться как на коммерческих предприятиях, так и на загородных домах, так как имеются различные модели с отличающимися показателями. Для загородного дома подойдет MPPT-контроллер с максимальной мощностью 3,2 кВт, с наибольшим входным напряжением в 100 В. В больших объемах применяются гораздо более мощные контроллеры.

PWM-контроллер

Технология данного устройства проще, чем у MPPT. Принцип работы такого устройства заключается в том, что, пока аккумуляторное напряжение находится ниже придела в 14,4 В, солнечная батарея подключена к аккумулятору практически напрямую, и заряд происходит достаточно быстро, после того, как значение будет достигнуто, контроллер понизит напряжение аккумулятора до 13,7 В, в результате чего аккумулятор зарядится полностью.

Характеристики устройства:

  • Напряжение на входе не более 140 В.
  • Работают с солнечными батареями на 12 и 24 В.
  • КПД практически равен 100%.
  • Возможность работы с множеством аккумуляторов различного типа.
  • Максимальное значение тока на входе достигает 60 А.
  • Температура функционирования от –25 до 55 ºC.
  • Возможность зарядить АКБ с нуля.

Таким образом, PWM-контроллеры применяются чаще всего, когда нагрузка не очень велика и солнечной энергии достаточно. Такие устройства больше подходят собственникам небольших загородных домов, где установлены солнечные панели небольшой мощности.

MPPT-контроллер, как уже было сказано выше, на сегодняшний день наиболее популярен, потому что имеет высокий КПД, способен работать даже в условиях недостатка солнечного света. MPPT-контроллер также способен работать на повышенных мощностях, идеально подойдет для большого загородного дома. Однако, при выборе определенного типа нужно учитывать объем входного и выходного тока, а также степень мощности и показатели напряжения.

Установка MPPT-контроллера на маленьких участках нецелесообразна, так как он не окупится. Если суммарное напряжение солнечной батареи больше 140 В, то следует применять MPPT-контроллер. PWM-контроллеры наиболее доступны, так как их цена начинается от 800 рублей. Есть модели за 10 тысяч, когда стоимость MPPT-контроллера примерно равна 25 тысячам.

Выводы и полезное видео по теме

Владельцы загородного жилья уже давно оценили достоинства альтернативной энергии и активно используют СЭС в качестве постоянного или резервного источника. Полезные рекомендации от пользователей солнечных электростанций помогут вам с монтажом собственной системы.

Видео #1. Пошаговый инструктаж по сборке и подключению:

Видео #2. Разбор нередко встречающихся ошибок при выборе и установке оборудования:

Видео #3. Обзор одного из вариантов домашней установки:

Использование альтернативной энергии для нужд человечества – это действительно большой технологический скачок. Сегодня каждый домовладелец может самостоятельно собрать и подключить солнечную электростанцию, питающую дом электричеством. С учетом окупаемости и экологической чистоты это практичное и результативное решение.

Хотите рассказать о том, как собрали небольшую солнечную электростанцию собственными руками? Есть интересные факты и полезные сведения по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь впечатлениями, мнением и тематическими фотоснимками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
