Монтаж инженерных сетей в полу требует точного подбора компонентов для исключения протечек после заливки бетоном. Процесс считается трудозатратным, так как любая ошибка приводит к демонтажу всего напольного покрытия, а стоимость качественных материалов для скрытой прокладки труб в стяжке может составлять значительную часть бюджета отделочных работ. Правильный выбор труб и изоляции гарантирует срок службы системы до 50 лет. Грамотный подход к комплектации материалов позволяет избежать трещин в стяжке и шума при эксплуатации воды.
Основы и требования к скрытому монтажу
Скрытая прокладка подразумевает размещение трубопроводов внутри слоя цементно-песчанной стяжки или других выравнивающих составов. Основными требованиями к таким материалам являются абсолютная герметичность, долговечность и устойчивость к коррозии. Использование защитных оболочек необходимо для компенсации линейного расширения труб при изменении температуры теплоносителя. Без специальной защиты полимерные трубы могут вызвать растрескивание бетонного слоя из-за температурных деформаций.
Классификация и разновидности трубопроводов
Рынок предлагает несколько основных типов полимеров, подходящих для укладки в пол. Сшитый полиэтилен (PEX) и PERT ценятся за гибкость и устойчивость к высоким температурам, что делает их идеальными для теплых полов. Металлопластиковые трубы объединяют преимущества металла и пластика, обеспечивая высокую прочность. Полипропилен используется реже из-за необходимости установки большого количества фитингов, которые становятся слабыми местами при скрытом монтаже.

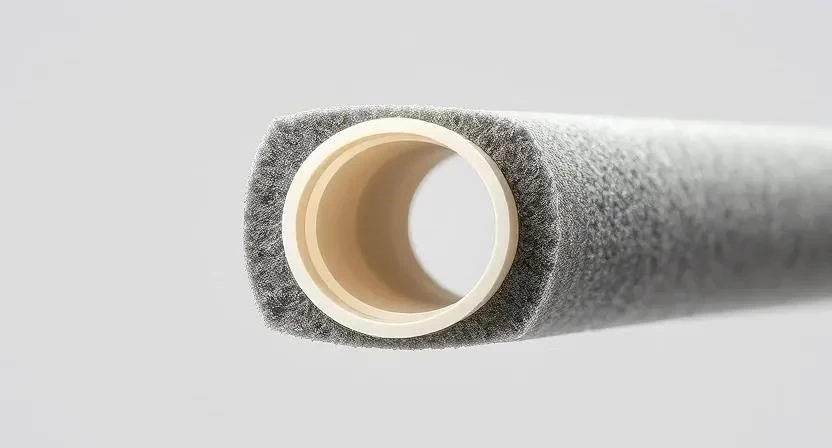

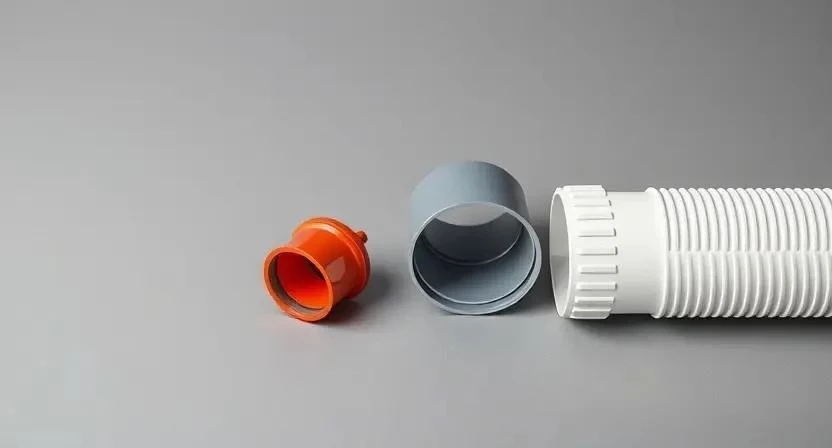

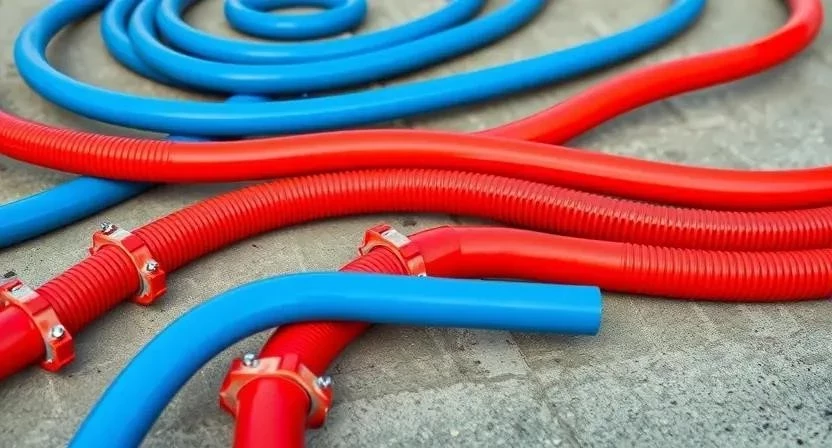

Защитные оболочки представлены гофрированными трубами и теплоизоляционными кожухами из вспененного полиэтилена (энергофлекс). Гофра защищает от механических повреждений при заливке, а изоляция предотвращает теплопотери в нижние слои перекрытия.
| Вид трубы | Рабочее давление | Макс. температура | Основное назначение |
|---|---|---|---|
| PEX (сшитый полиэтилен) | 10 бар | +95°C | Отопление, теплый пол |
| PERT (полиэтилен с радиальной сшивкой) | 10 бар | +80°C | Теплые полы, водоснабжение |
| Металлопластик | 10 бар | +95°C | ХВС, ГВС, отопление |
| Полипропилен (армированный) | 20 бар | +70°C | Магистральные линии ХВС/ГВС |
| PEX-AL-PEX | 10 бар | +95°C | Универсальный монтаж |
Технические параметры материалов
Выбор материалов зависит от рабочих режимов системы. Коэффициент линейного расширения определяет, насколько труба удлиняется при нагреве, что напрямую влияет на выбор диаметра гофры. Класс горючести материалов должен соответствовать нормам пожарной безопасности для жилых помещений. Срок службы качественных PEX-труб достигает 50 лет при соблюдении температурного режима.
| Характеристика | Значение (среднее) | Что означает для монтажа |
|---|---|---|
| Линейное расширение PEX | 0,15 мм/м * 1°C | Необходимость использования гофры |
| Класс горючести | Г1 / Г2 | Степень распространения пламени |
| Диффузионный слой (кислородный) | EVOH-слой | Защита от проникновения кислорода в систему |
| Радиус изгиба | 5 x наружный диаметр | Минимальный поворот без залома трубы |
| Теплопроводность изоляции | 0,03-0,04 Вт/мК | Эффективность сохранения тепла |
Области применения и совместимость
Данные решения применяются в системах холодного и горячего водоснабжения, радиаторного отопления и устройства теплых полов. При использовании мокрой стяжки важно выбирать материалы, устойчивые к воздействию щелочной среды цемента. Сухая стяжка накладывает иные требования: здесь приоритетом становится компактность и высокая степень защиты от механического продавливания.
Совместимость с разными растворами обеспечивается использованием полимерных оболочек, которые предотвращают химическую реакцию между бетоном и стенками трубы.
Технология выполнения работ по монтажу
Подготовка поверхности включает очистку основания от строительного мусора и укладку демпферной ленты по периметру помещения для компенсации расширения всей плиты стяжки.
Необходимый инструмент:
- Труборез для чистого среза;
- Пресс-инструмент (кримпер) для фитингов;
- Лазерный уровень;
- Рулетка;
- Перфоратор для крепления фиксаторов;
- Строительный степлер;
- Маркер;
- Опрессовщик для проверки герметичности.
Список материалов:
- Трубы для стяжки пола (PEX/PERT);
- Гофрированная труба или энергофлекс;
- Фиксаторы труб (клипсы);
- Демпферная лента;
- Стяжечный раствор (ЦПС);
- Фитинги (пресс-соединения);
- Герметик для стыков.
Пошаговая инструкция по монтажу:
- Подготовка основания и укладка гидроизоляции (2-3 часа).
- Монтаж демпферной ленты по всему периметру стен (1 час).
- Разметка трасс прокладки труб с учетом всех выводов (2 часа).
- Укладка теплоизоляционной оболочки или гофры в местах прохода через стены (3 часа).
- Раскатка труб по заданной схеме с соблюдением радиусов изгиба (5-8 часов).
- Фиксация труб к основанию с помощью специальных клипс каждые 50-70 см (4 часа).
- Монтаж фитингов и соединение с коллекторным узлом (3 часа).
- Проведение гидравлического испытания под давлением 6-10 бар (5 часов).
- Проверка отсутствия падения давления в течение суток (24 часа).
- Заливка цементно-песчаного раствора с армированием (8-10 часов).
- Технологический перерыв для высыхания (от 21 до 28 дней).
При выполнении работ важно соблюдать температуру в помещении от +5°C до +25°C и умеренную влажность. Слишком быстрая сушка стяжки может привести к появлению трещин. Распространенной ошибкой новичков является отказ от опрессовки системы перед заливкой, что делает любую протечку фатальной. Для безопасности следует использовать защитные очки и перчатки при работе с раствором.
Пример из опыта: Один раз при монтаже в квартире забыли установить гофру в месте выхода трубы из стены. После заливки стяжки и первого нагрева трубы в системе отопления в бетоне появилась трещина, идущая от стены до первого изгиба.
Расход материалов и расчеты
Длина трубы рассчитывается по формуле: S / шаг укладки + запас 10% на изгибы и подъемы. Количество гофры и изоляции соответствует общей длине магистралей, проходящих через стены и перекрытия.
| Материал | Расход на 1 м2 (пример) | Цена за ед. (средняя) | |
|---|---|---|---|
| Труба PEX 16мм | 5-6 метров | 80 руб/м | 4800 руб |
| Гофра/Изоляция | 1.5 метра | 30 руб/м | 450 руб |
| Фиксаторы | 12 шт | 10 руб/шт | 1200 руб |
| Демпферная лента | 0.4 метра | 50 руб/м | 200 руб |
| Раствор ЦПС | 0.05 м3 | 4000 руб/м3 | 2000 руб |
Пример из опыта: При расчете материалов на комнату 15 м2 я заложил запас трубы в 15% вместо стандартных 10%. Это спасло ситуацию, когда из-за ошибки в разметке пришлось перекладывать один из контуров.
Обзор производителей и брендов
В премиум-сегменте лидируют бренды Rehau и Stout, предлагающие системы с повышенным ресурсом и идеальной геометрией труб. Бюджетный сегмент представлен такими марками, как Valtec, которые обеспечивают достойное качество при более доступной цене. При выборе бренда следует ориентироваться на наличие сертифицированных фитингов и гарантийный срок службы, который у премиум-линеек часто подтвержден страховым полисом.
Преимущества и риски скрытой прокладки
Основные плюсы метода:
- Полное отсутствие труб в интерьере;
- Экономия полезного пространства;
- Защита труб от внешних механических воздействий;
- Возможность создания системы теплого пола;
- Отсутствие необходимости штробить стены;
- Повышение общей эстетики помещения;
- Снижение уровня шума от потока воды за счет слоя бетона.
Основные недостатки и риски:
- Сложность ремонта при возникновении протечки;
- Высокая стоимость первичного монтажа;
- Риск повреждения труб при последующем сверлении пола;
- Необходимость строгого соблюдения технологии укладки;
- Длительный срок высыхания стяжки.
Сравнение с альтернативными методами
Скрытый монтаж в стяжке выигрывает по эстетике, но проигрывает в ремонтопригодности по сравнению с открытой прокладкой или использованием специальных штроб в перекрытии.
| Критерий | Скрытый в стяжке | Открытый монтаж | В штробах |
|---|---|---|---|
| Эстетика | Отличная | Низкая | Средняя |
| Цена | Высокая | Низкая | Средняя |
| Ремонтопригодность | Сложная | Очень легкая | Средняя |
| Сроки монтажа | Длительные | Быстрые | Средние |
| Защита от шума | Высокая | Низкая | Средняя |
Стоимость и рекомендации по закупке
Средняя стоимость материалов за метр погонный варьируется от 110 до 300 рублей в зависимости от бренда и диаметра. На цену влияют толщина стенки трубы, наличие кислородного барьера и тип защитной оболочки. Закупать материалы рекомендуется в специализированных инженерных магазинах, так как гипермаркеты часто предлагают ограниченный ассортимент фитингов, что может привести к смешиванию разных брендов, что недопустимо для скрытого монтажа.
Опыт эксплуатации и отзывы мастеров
Профессиональные монтажники отмечают, что наиболее надежной связкой является PEX-труба в сочетании с гофрированной оболочкой. Реальные случаи протечек чаще всего связаны с использованием дешевых полипропиленовых фитингов, которые треснули под воздействием температурного расширения в жестком бетоне. Успешные решения всегда включают этап длительной опрессовки системы перед заливкой.
Пример из опыта: При замене труб в старом фонде использовали PEX с теплоизоляционной оболочкой. Это позволило не только защитить трубы от давления стяжки, но и снизить теплопотери в сторону подвала на 15%.
Ответы на часто задаваемые вопросы
Можно ли менять трубы в стяжке без демонтажа пола?
Нет, замена труб в стяжке возможна только путем полного демонтажа бетонного слоя или прокладки новой трассы в обход старой.
Нужна ли гофра для труб из сшитого полиэтилена (PEX)?
Да, гофра необходима в местах прохода через стены и в зонах с высокой нагрузкой для компенсации линейного расширения.
Как проверить герметичность перед заливкой?
Система заполняется водой или воздухом, после чего с помощью опрессовочного насоса создается давление, превышающее рабочее в 1.5 раза, и фиксируется отсутствие падения стрелки манометра.
Можно ли использовать монтажную пену для фиксации труб?
Нет, пена не является фиксатором и может деформировать трубу или создать воздушные полости в стяжке.
Какая минимальная толщина стяжки нужна для труб?
Слой бетона над трубой должен быть не менее 3-5 см для обеспечения прочности плиты.
Влияет ли армирование стяжки на целостность труб?
При правильном монтаже армирующая сетка кладется поверх труб, что укрепляет стяжку и не вредит коммуникациям.
Можно ли укладывать трубы в сухую стяжку?
Да, но в этом случае обязательно использование жесткой гофры для защиты от сдавливания керамзитом или ГВЛ-плитами.
