Электрощит представляет собой центральный узел управления электросетью любого здания. Ошибка при подборе габаритов или материала может привести к необходимости переделки монтажа, что увеличивает сроки работ на 1-2 дня и стоимость сметы на 3-5 тысяч рублей. Правильный выбор корпуса для электрического щитка гарантирует безопасность эксплуатации и удобство обслуживания автоматики. Разобраться в многообразии моделей поможет детальный анализ технических параметров.
Назначение и роль защитного корпуса
Корпус электрощитка служит основным барьером между токоведущими частями и внешней средой. Его главная роль заключается в защите модульного оборудования от пыли, влаги и механических повреждений, а также в предотвращении случайного касания людей оголенными проводами. Все изделия должны соответствовать государственным стандартам, которые регламентируют требования к диэлектрическим свойствам материалов и степени огнестойкости, чтобы исключить распространение пламени при возникновении короткого замыкания.
Разновидности и способы установки
Классификация корпусов основывается прежде всего на способе их крепления к поверхности. Встраиваемые модели монтируются в специально подготовленную нишу в стене, что делает их практически незаметными в интерьере. Накладные варианты устанавливаются непосредственно на стену, что значительно упрощает доступ к коммуникациям и ускоряет монтаж. Также существуют комбинированные решения, позволяющие использовать оба метода установки в зависимости от условий объекта. Дополнительным критерием выбора является наличие дверцы: закрытые щиты обеспечивают более высокий уровень защиты и эстетичный вид.
| Тип корпуса | Способ монтажа | Эстетика | Сложность установки | Доступ к кабелям |
|---|---|---|---|---|
| Встраиваемый | В нише стены | Высокая (скрытый) | Высокая (штробление) | Ограниченный |
| Накладной | На поверхность | Средняя (выступает) | Низкая | Свободный |
| Комбинированный | Любой | Зависит от выбора | Средняя | Средний |
| С дверцей | Любой | Высокая | Средняя | Защищенный |
| Без дверцы | Любой | Низкая | Низкая | Открытый |

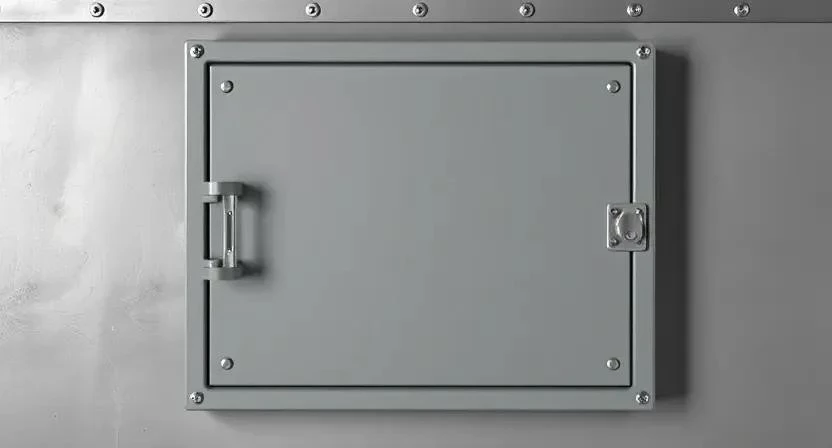

Технические параметры и материалы
Материалы изготовления определяют долговечность и электробезопасность изделия. ABS-пластик ценится за легкость, отсутствие коррозии и отличные диэлектрические свойства. Сталь применяется там, где требуется максимальная механическая прочность и огнестойкость. Степень защиты IP (Ingress Protection) указывает на уровень пыле- и влагозащищенности: например, IP40 подходит для сухих жилых комнат, а IP65 необходим для установки на улице. Важными параметрами также являются класс горючести материала и количество модульных мест на DIN-рейке, которое определяет емкость щитка.
| Характеристика | Значение/Материал | Что означает для пользователя |
|---|---|---|
| ABS-пластик | Полимер | Диэлектрик, не ржавеет, легкий монтаж |
| Сталь (окрашенная) | Металл | Высокая прочность, огнестойкость, требует заземления |
| IP40 | Защита от объектов >1мм | Для сухих помещений, защита от случайного касания |
| IP65 | Пыленепроницаемость и струи воды | Для улицы, влажных подвалов, гаражей |
| Класс горючести G1 | Самозатухающий | Пожарная безопасность при перегреве контактов |
Области применения корпусов
Для городской квартиры оптимальным выбором станет компактный встраиваемый пластиковый щит, расположенный в прихожей. В загородных домах чаще используют более крупные распределительные щиты, позволяющие разделить электросеть на множество независимых групп. Гаражи, мастерские и производственные цеха требуют установки металлических корпусов с высокой степенью IP для защиты от агрессивной среды и механических ударов. При выборе важно учитывать ограничения по влажности и температуре в конкретной зоне установки, чтобы избежать деформации пластика или коррозии металла.
Технология монтажа электрощитка
Процесс установки зависит от типа выбранного корпуса. Встраиваемые модели требуют предварительного штробления стены, в то время как накладные крепятся с помощью дюбелей и саморезов. Организация ввода кабелей осуществляется через специальные выбиваемые отверстия или с помощью сальников для герметизации.
Необходимые инструменты:
- Перфоратор или ударная дрель
- Набор отверток (крестовая, плоская)
- Пассатижи и кусачки
- Стриппер для зачистки изоляции
- Строительный уровень
- Рулетка и карандаш
- Набор сверл по бетону и металлу
- Шпатель и раствор (для встраиваемых)
- Маркер для разметки
Список материалов:
- Корпус щитка (согласно расчету модулей)
- DIN-рейки (если не встроены)
- Крепежные дюбели и саморезы
- Гофротруба для ввода кабелей
- Кабельные вводы (сальники)
- Изолента или термоусадка
- Маркировочные бирки для проводов
- Монтажная панель
Из личного опыта: однажды при монтаже встраиваемого щитка я не учел толщину слоя штукатурки, из-за чего дверца закрывалась с трудом. Всегда оставляйте зазор в 2-3 мм по периметру корпуса перед финальной отделкой стены.
Пошаговая инструкция по установке:
- Разметка места установки с помощью уровня (15 мин).
- Подготовка ниши в стене для встраиваемого щита или сверление отверстий для накладного (40-60 мин).
- Фиксация корпуса к стене с помощью крепежа (20 мин).
- Прокладка гофротруб с кабелями к точкам ввода в щиток (30-50 мин).
- Зачистка концов фазных и нулевых проводов (20 мин).

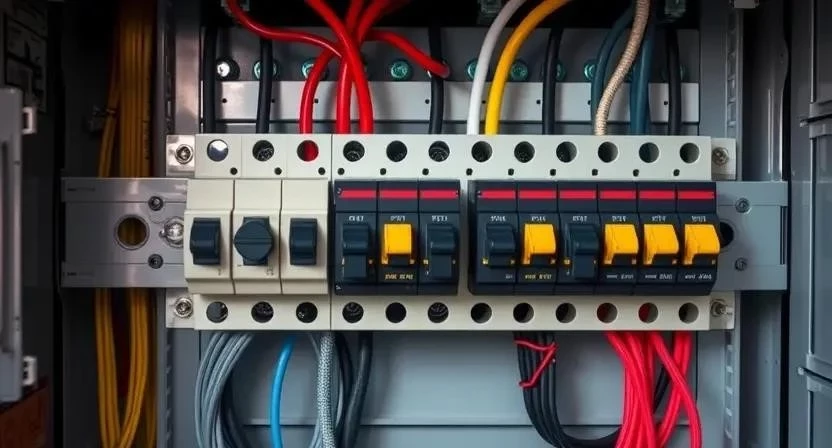

- Установка DIN-реек и распределение модульного оборудования (40 мин).
- Монтаж автоматических выключателей и УЗО на рейку (30 мин).
- Подключение заземляющей шины и нулевой шины (20 мин).
- Разводка проводов внутри корпуса с использованием стяжек (40 мин).
- Подключение фазных проводов к автоматам (30 мин).
- Проверка всех соединений на затяжку винтов (15 мин).
- Установка дверцы и финальное тестирование сети (20 мин).
Частые ошибки новичков: установка щитка слишком низко (менее 1.5 м от пола), отсутствие запаса места для изгиба толстого кабеля, игнорирование заземления металлического корпуса.
Меры безопасности: все работы проводятся при полностью отключенном электропитании. Использование диэлектрического инструмента обязательно.
Расчет стоимости: средняя цена пластикового корпуса — от 800 до 3000 руб. Работа мастера по установке и сборке — от 2000 до 7000 руб. Экономия при самостоятельном монтаже составляет около 30-50% от общей сметы, но требует наличия навыков электромонтажа.
Расчет количества модулей и габаритов
Количество модулей рассчитывается исходя из общего числа автоматических выключателей, УЗО и реле напряжения. Один стандартный модуль равен 18 мм в ширину. Чтобы избежать переполнения щитка, рекомендуется закладывать запас свободного места в размере 20-30%. Это позволит в будущем добавить новые линии без замены всего корпуса.
| Сложность сети | Кол-во оборудования | Рекомендуемый размер (модулей) | Примерные габариты (мм) |
|---|---|---|---|
| Минимальная (1к квартира) | 6-10 модулей | 12 модулей | 300 x 200 x 100 |
| Средняя (2-3к квартира) | 12-20 модулей | 24 модуля | 400 x 300 x 120 |
| Расширенная (дом/коттедж) | 24-40 модулей | 48 модулей | 600 x 400 x 150 |
| Промышленная | 50+ модулей | 72+ модуля | 800 x 600 x 200 |
| Вспомогательная (этаж) | 4-8 модулей | 8-12 модулей | 250 x 150 x 80 |
Обзор производителей
Рынок электрощитового оборудования разделен на несколько ценовых сегментов. Бренды ABB и Schneider Electric относятся к премиум-классу; их корпуса отличаются идеальной геометрией, использованием высококачественного негорючего пластика и продуманной эргономикой. В среднем сегменте доминируют IEK и EKF, предлагая надежные решения для бытового использования по доступной цене. Разница заключается в износостойкости пластика и точности подгонки деталей, однако для стандартных квартир бюджетные варианты вполне оправданы.
Преимущества и недостатки материалов
Выбор между пластиком и металлом зависит от условий эксплуатации и требований к безопасности.
- Пластик не проводит ток, что повышает безопасность при монтаже.
- Металл обладает абсолютной огнестойкостью, что критично для производств.
- Пластиковые корпуса легче в установке и не подвержены коррозии.
- Металлические щиты выдерживают сильные механические удары.
- Цена пластиковых моделей значительно ниже стальных.
- Металл обеспечивает лучшую экранировку от электромагнитных помех.
- Пластик позволяет быстрее создавать отверстия под кабель.
Из личного опыта: при установке пластикового щитка в неотапливаемом гараже заметил, что дешевый полистирол стал хрупким при -20°C. Для таких условий всегда выбираю качественный ABS-пластик или металл.
Сравнение пластика и металла
| Параметр | Пластиковый корпус | Металлический корпус | |
|---|---|---|---|
| Цена | Низкая/Средняя | Средняя/Высокая | Пластик выгоднее |
| Долговечность | Средняя (стареет) | Высокая (при покраске) | Металл надежнее |
| Монтаж | Очень простой | Требует усилий | Пластик удобнее |
| Безопасность | Диэлектрик | Требует заземления | Пластик безопаснее |
| Применение | Квартиры, офисы | Цеха, улицы, подвалы | Зависит от среды |
Стоимость и рекомендации по покупке
Средняя цена корпуса для щитка варьируется от 800 рублей за простейший накладной пластиковый бокс до 15 000 рублей за большой металлический распределительный щит с дверцей. На стоимость влияют бренд, количество модульных мест, степень IP и наличие дополнительных аксессуаров (монтажных панелей, шин). При покупке в магазине рекомендуется проверить отсутствие трещин на пластике, качество покраски металла и плотность прилегания дверцы.
Мнения специалистов и пользователей
Профессиональные электрики часто отдают предпочтение сериям Schneider Electric за их продуманную систему кабельных вводов, которая сокращает время сборки. Владельцы жилья в своих отзывах чаще хвалят продукцию IEK за доступность и достаточную надежность для бытовых нужд. Многие отмечают, что покупка щита с запасом в 20% по модулям спасала их при установке дополнительных систем защиты через несколько лет после ремонта.
Из личного опыта: собирая щит в серии Schneider, я заметил, что внутреннее пространство организовано так, что даже толстые провода 6 мм² укладываются без усилий, что редкость для бюджетных моделей.
Часто задаваемые вопросы (FAQ)
Можно ли ставить пластиковый щиток в сыром помещении?
Да, если степень защиты корпуса IP составляет IP54 или выше. Обычные бытовые щиты IP40 в таких условиях использовать нельзя.
Что такое запас по модулям и зачем он нужен?
Это свободные места на DIN-рейке. Запас нужен для установки дополнительных автоматов, УЗО или реле напряжения в будущем без замены всего корпуса.
Как выбрать IP для установки на улице?
Для уличного монтажа выбирайте корпуса с индексом IP65 или IP66, которые полностью защищены от пыли и струй воды.
Нужно ли заземлять пластиковый корпус?
Сам пластик не заземляется, но заземляющая шина внутри корпуса должна быть надежно соединена с общим контуром заземления здания.
Чем отличается встраиваемый щит от накладного?
Встраиваемый прячется в стену (нужна ниша), накладной крепится поверх стены (проще монтаж, но занимает место).
Какой материал лучше: ABS-пластик или сталь?
Для квартиры — ABS-пластик (безопаснее и дешевле), для гаража или производства — сталь (прочнее и огнестойкая).
Влияет ли размер щитка на электробезопасность?
Да, слишком маленький корпус приводит к пережатию проводов и перегреву оборудования, что может вызвать короткое замыкание.
Можно ли менять DIN-рейки в готовом корпусе?
В большинстве современных корпусов рейки съемные, что позволяет переконфигурировать внутреннее пространство под свои нужды.
