Монтаж электросети в доме из бруса или бревна требует строгого соблюдения норм пожарной безопасности из-за высокой горючести материала. Ошибка в выборе марки провода может привести к короткому замыканию и быстрому распространению огня по всему зданию. Правильный выбор кабеля для деревянных стен и перекрытий позволяет минимизировать риски, обеспечив долговечность системы. Качественные материалы стоят на 20-30% дороже обычных, но монтаж профессиональной системы занимает от 3 до 7 дней и гарантирует безопасность жильцов.
Требования к изоляции и особенности материалов
Электропроводка в дереве имеет специфические требования, так как древесина подвержена усадке и гниению. Использование обычных проводов с ПВХ-изоляцией недопустимо, поскольку при перегреве они выделяют едкий дым и поддерживают горение. Для таких объектов применяются кабели с индексом «нг» (не поддерживающий горение), которые при коротком замыкании не становятся источником пламени. Особое внимание уделяется диэлектрику, который должен быть устойчив к механическим повреждениям и воздействию влаги, особенно в зонах перекрытий.
Классификация и марки кабелей

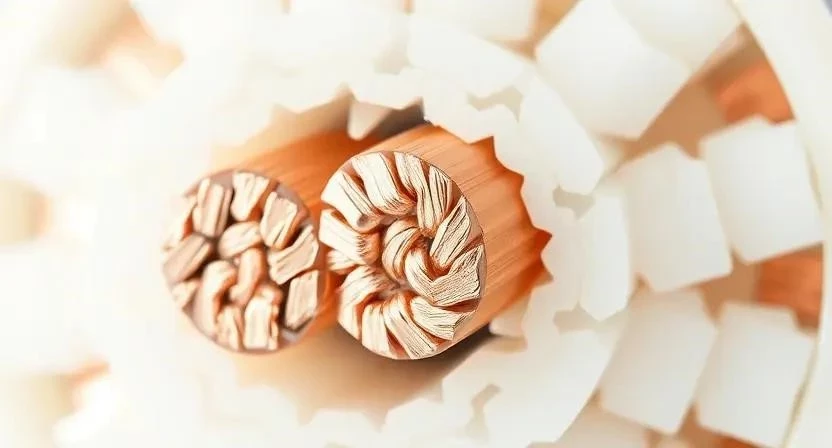

Для деревянных построек подбирают медные кабели с определенными модификациями оболочки. ВВГ является базовым вариантом, однако для дерева он не подходит из-за горючести. Оптимальным выбором считается ВВГнг-LS, где LS (Low Smoke) означает низкое дымовыделение при нагреве. Такие марки идеально подходят для скрытой прокладки в стенах и перекрытиях.
| Марка кабеля | Свойства изоляции | Пожаробезопасность | Применение в дереве |
|---|---|---|---|
| ВВГ | ПВХ | Горюч | Запрещено |
| ВВГнг | Не поддерживает горение | Средняя | Допустимо в гофре |
| ВВГнг-LS | Низкое дымовыделение | Высокая | Рекомендуется |
| NYM | Многослойная изоляция | Средняя | В защитных трубах |
| ПВС | Гибкий ПВХ | Горюч | Только для удлинителей |
Технические параметры и нагрузки
Сечение жилы напрямую влияет на допустимую нагрузку и риск перегрева кабеля. Для освещения обычно используют сечение 1.5 мм², а для розеточных групп — 2.5 мм². Температурный режим эксплуатации таких кабелей составляет от -50 до +50 градусов. Класс горючести должен соответствовать ГОСТ, чтобы исключить самовоспламенение изоляции при пиковых нагрузках.
| Сечение жилы (мм²) | Допустимый ток (А) | Макс. мощность (кВт) | Назначение |
|---|---|---|---|
| 1.5 | 16-19 | 3.5 | Освещение, слабые приборы |
| 2.5 | 21-27 | 5.5 | Розетки, бытовая техника |
| 4.0 | 32-38 | 8.0 | Электроплиты, мощные обогреватели |
| 6.0 | 40-50 | 11.0 | Ввод в дом, мощные котлы |
| 10.0 | 63-70 | 15.0 | Магистральные линии |
Зоны прокладки и ограничения
Прокладка в стенах осуществляется либо открытым способом, либо в специальных каналах. В потолочных перекрытиях кабель обязательно укладывается в защитные оболочки, чтобы избежать повреждения при усадке дома. В полах монтаж допускается только в жестких трубах или гофре. Скрытая проводка без дополнительной защиты в деревянных стенах запрещена нормами ПУЭ, так как это создает риск скрытого тления.
Технология монтажа и инструменты

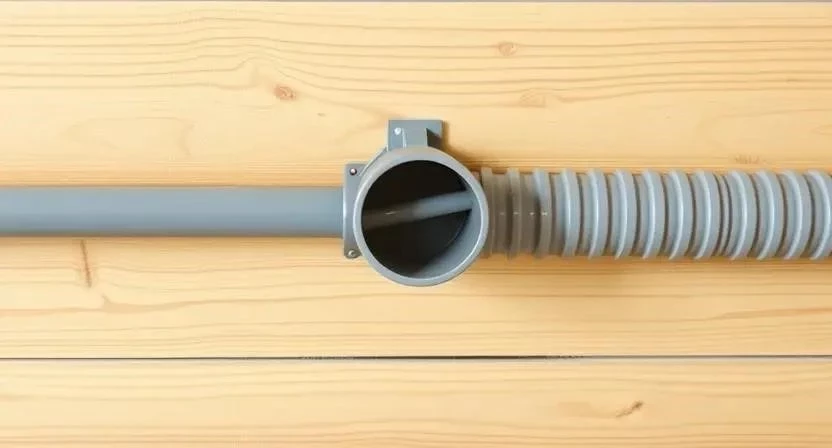

Для обеспечения безопасности используют гофротрубы или металлорукава. Крепление к дереву производится с помощью специальных клипс или стяжек с шагом 40-60 см. Подрозетники должны быть негорючими и плотно прилегать к поверхности.
- Стриппер для зачистки жил
- Пассатижи с изолированными ручками
- Перфоратор или дрель
- Уровень строительный
- Набор отверток
- Индикатор напряжения
- Строительный степлер
- Рулетка измерительная
Личный опыт: При монтаже проводки в потолочных перекрытиях старого сруба я использовал оцинкованный металлорукав. Это позволило защитить кабель от грызунов, которые часто перекусывают пластиковую гофру в чердачных помещениях.
- Разметка точек расположения розеток и выключателей (2-4 часа)
- Бурение отверстий под подрозетники и проходы (4-8 часов)
- Монтаж распределительных коробок (3-5 часов)
- Прокладка гофротрубы или металлорукава по трассе (6-12 часов)
- Затяжка кабеля ВВГнг-LS внутрь защиты (5-10 часов)
- Фиксация кабеля клипсами к деревянным балкам (4-6 часов)
- Подключение проводов в коробках и розетках (8-12 часов)

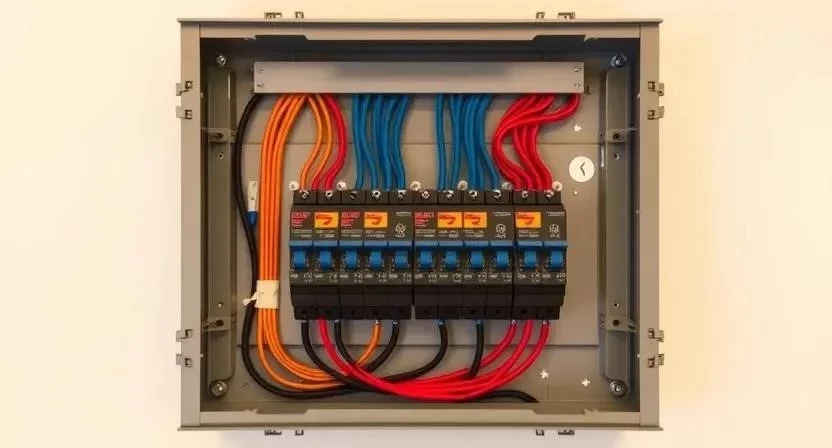

- Установка автоматических выключателей в щитке (3-5 часов)
- Проверка цепи мультиметром и тестирование под нагрузкой (2-4 часа)
Расчет расхода и сечения
Длина кабеля рассчитывается по фактической трассе с добавлением запаса 10-15% на изгибы и подключения. Сечение подбирается исходя из суммарной мощности всех приборов в одной группе. Для расчета общего количества материалов используется площадь помещения и количество точек.
| Материал | Количество (на комнату 15м²) | Расход на м² | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 30 м | 2 м / м² | 1200 руб. |
| Кабель ВВГнг-LS 3х1.5 | 20 м | 1.3 м / м² | 800 руб. |
| Гофротруба ПВХ 20мм | 50 м | 3.3 м / м² | 600 руб. |
| Подрозетники негорючие | 6 шт. | 0.4 шт / м² | 300 руб. |
| Распределительные коробки | 3 шт. | 0.2 шт / м² | 200 руб. |
Выбор производителя и проверка качества
Надежные бренды выпускают продукцию строго по ГОСТ, что гарантирует соответствие сечения заявленному. Кабели, изготовленные по ТУ (техническим условиям), часто имеют заниженное сечение жил, что приводит к перегреву. При покупке следует проверять наличие сертификата соответствия и маркировку на внешней оболочке кабеля.
Преимущества и недостатки материалов
Использование кабелей с индексом LS значительно повышает безопасность в жилых помещениях. Однако существуют и минусы различных способов монтажа.
- Отсутствие токсичного дыма при нагреве (LS)
- Предотвращение распространения огня по кабелю
- Повышенная стойкость к перепадам температур
- Соответствие современным нормам пожарного надзора
- Длительный срок эксплуатации без потери свойств
- Упрощенный процесс сертификации объекта
- Высокая надежность диэлектрического слоя
Открытая проводка проще в обслуживании, но портит интерьер. Скрытая проводка эстетична, но требует сложного монтажа в защитных трубах и затрудняет поиск неисправностей.
Сравнение методов защиты
Выбор между пластиковой гофрой и металлорукавом зависит от места прокладки и внешних факторов.
| Критерий | Пластиковая гофра | Металлорукав | Открытый монтаж (клипсы) |
|---|---|---|---|
| Пожаростойкость | Средняя | Высокая | Низкая |
| Защита от грызунов | Нет | Да | Нет |
| Монтаж | Легкий | Средний | Очень легкий |
| Стоимость | Низкая | Средняя | Минимальная |
| Эстетика | Средняя | Низкая | Низкая |
Личный опыт: Однажды я сэкономил и проложил кабель в пластиковой гофре на чердаке. Через год обнаружил, что мыши полностью уничтожили изоляцию в трех местах, что едва не привело к короткому замыканию.
Стоимость и закупка
Цена кабеля зависит от сечения, марки и производителя. В среднем ВВГнг-LS стоит на 15-20% дороже обычного ВВГ. Покупать материалы рекомендуется в специализированных электротехнических магазинах, где предоставляют паспорта качества. Стоимость работы мастера по монтажу в дереве обычно выше, чем в бетоне, из-за необходимости использования защитных оболочек.
Практические отзывы и ошибки
Электрики часто сталкиваются с типичными промахами новичков при работе с деревом. Основная проблема заключается в игнорировании заземления и использовании слишком тонких жил для мощных приборов.
Личный опыт: Столкнулся с ситуацией, когда владелец дома установил автоматические выключатели на 25А на кабель сечением 1.5 мм². Провод начал плавиться внутри стены, так как автомат не срабатывал при перегрузке, которая была критична для тонкого кабеля.
- Отсутствие заземления в деревянном доме
- Использование кабеля без индекса «нг»
- Прокладка кабеля без гофры в скрытых полостях
- Неправильный подбор номинала автомата под сечение
- Слишком сильное натяжение кабеля при усадке бруса
Часто задаваемые вопросы
Можно ли замуровывать кабель прямо в дерево?
Нет, скрытая проводка в дереве допускается только в защитных трубах или гофре из негорючих материалов.
Какая гофра лучше для деревянного дома?
Для жилых комнат подходит ПВХ-гофра (серая), для чердаков и подвалов — ПНД-гофра (черная) или металлорукав.
Нужно ли заземление в деревянном доме?
Да, заземление обязательно для защиты от поражения током, особенно при использовании техники с металлическим корпусом.
Можно ли использовать алюминиевый провод?
Категорически запрещено. Алюминий более хрупок и имеет более высокий риск окисления и нагрева соединений.
Что делать, если дом еще дает усадку?
Необходимо оставлять значительные запасы кабеля («петли») в распределительных коробках и не затягивать гофру слишком плотно.
Поможет ли ВВГнг-LS полностью избежать пожара?
Он минимизирует риск распространения огня и дыма, но не заменяет качественный монтаж и правильный подбор автоматов.
Как часто нужно проверять проводку в дереве?
Рекомендуется проводить ревизию соединений и проверку изоляции раз в 3-5 лет с помощью профессионального оборудования.
