Выбор кабеля для электропроводки в квартире

Монтаж электрической сети представляет собой один из самых ответственных этапов капитального ремонта. Ошибка в подборе проводника приводит к перегреву жил, короткому замыканию или возникновению пожара. Стоимость качественных материалов для средней квартиры варьируется от 20 до 60 тысяч рублей, а время полной прокладки занимает от 5 до 14 дней. Выбор кабеля для электропроводки в квартире: советы экспертов позволяют создать надежную систему, которая прослужит десятилетия без замены. Грамотный расчет нагрузки обеспечивает стабильную работу всей бытовой техники.

Особенности силового кабеля и его устройство

Силовой кабель предназначен для передачи электрической энергии от распределительного щита к конечным потребителям. Конструктивно он состоит из токопроводящей жилы, слоя первичной изоляции и внешней защитной оболочки. Важно различать провод и кабель: первый имеет один слой изоляции, в то время как второй обладает многослойной структурой, что значительно повышает его прочность и безопасность. Медь используется в качестве основного материала жил благодаря высокой проводимости и гибкости.

Классификация и маркировка проводников

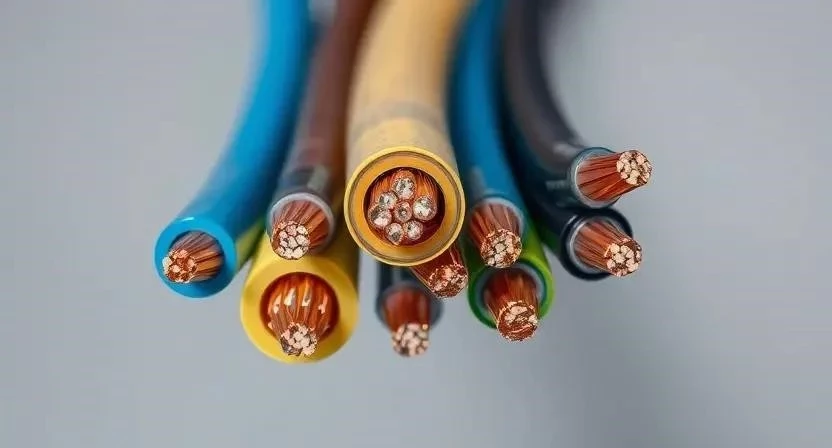

Рынок предлагает несколько основных типов кабелей, каждый из которых имеет свое назначение. Маркировка ВВГ означает виниловый кабель с медными жилами. Индекс «нг» указывает на то, что материал не поддерживает горение, а «LS» (Low Smoke) означает низкое дымовыделение при нагреве. Кабель NYM имеет дополнительный резиновый наполнитель, что делает его более удобным при монтаже, а ПВС является гибким соединительным проводом.

Технические параметры и допустимые нагрузки

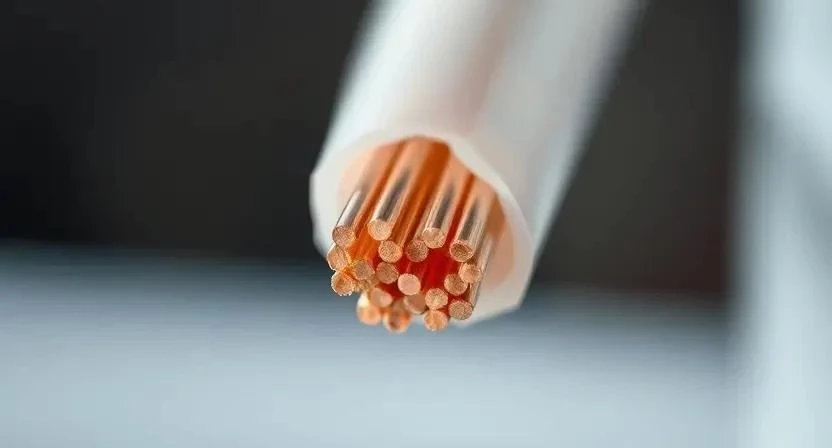

Сечение жилы напрямую определяет количество электроэнергии, которую может передать линия без перегрева. Для осветительных приборов обычно применяют сечение 1.5 мм², тогда как для розеточных групп стандартом является 2.5 мм². Мощные потребители, такие как электроплиты, требуют кабеля сечением 4 или 6 мм². Класс гибкости определяет количество тонких проволок внутри одной жилы, а класс горючести влияет на пожарную безопасность объекта.

Применение кабелей в разных зонах квартиры

Распределение линий зависит от типа помещения и установленного оборудования. В комнатах для освещения используют кабель 3х1.5 мм², где третья жила отвечает за заземление. Розетки в жилых зонах подключают через 3х2.5 мм². Ванная комната требует повышенной влагостойкости и обязательного использования УЗО. Для кондиционеров и электроплит прокладывают отдельные выделенные линии с соответствующим сечением, чтобы избежать перегрузки общего щитка.

Правила и технология монтажа

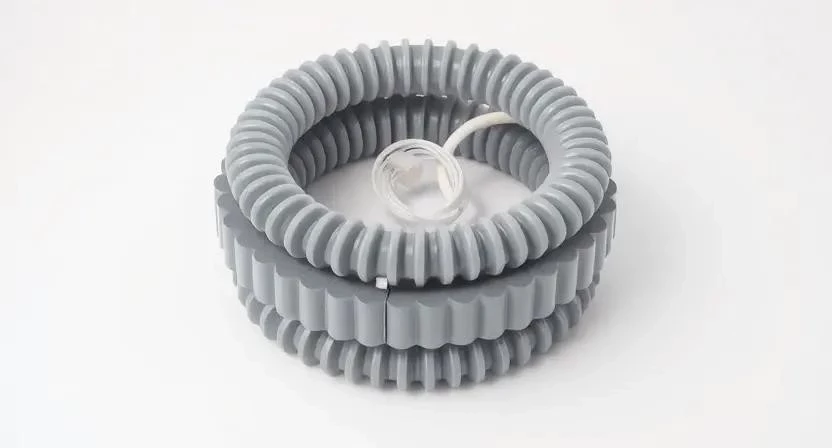

Прокладка проводки должна соответствовать нормам ПУЭ. Основным способом защиты кабеля в штробах является использование гофрированной трубы, которая предотвращает повреждение изоляции и облегчает замену провода. Крепление осуществляется с помощью пластиковых клипс или стяжек. Соединения производятся исключительно в монтажных коробках с использованием клеммников или сварки.

1. Разработка схемы расположения всех точек питания (1-2 дня).
2. Разметка трасс на стенах с учетом вертикальных и горизонтальных линий (4-6 часов).
3. Штробление стен под кабель и подрозетники (2-3 дня).
4. Монтаж гофрированной трубы в подготовленные пазы (1 день).
5. Затяжка кабеля в гофру и фиксация в коробках (1-2 дня).
6. Установка подрозетников и их выравнивание по уровню (1 день).
7. Сборка электрощита и установка автоматических выключателей (1 день).
8. Подключение розеток, выключателей и светильников (1-2 дня).

• Штроборез с пылесосом (обязательно)
• Перфоратор (обязательно)
• Стриппер для зачистки изоляции (желательно)
• Индикаторная отвертка (обязательно)
• Мультиметр для проверки цепи (обязательно)
• Пассатижи и кусачки (обязательно)
• Уровень строительный (обязательно)
• Монтажный пистолет для клипс (желательно)

Расчет необходимого количества материалов

Определение длины кабеля производится путем суммирования всех линий от щитка до каждой точки с добавлением запаса. Формула расчета выглядит так: L = (Σ длин всех линий) * 1.1, где 1.1 — коэффициент запаса 10% на изгибы и подключения. Это предотвращает ситуацию, когда не хватает нескольких сантиметров для заведения провода в клемму.

Выбор производителя и контроль качества

Качественный кабель должен соответствовать ГОСТу, в то время как продукция по ТУ (техническим условиям) часто имеет заниженное сечение жил. Разница может составлять до 20%, что ведет к опасному нагреву провода. При покупке следует проверять паспорт изделия и сертификат соответствия. Ведущие бренды обеспечивают стабильную толщину изоляции и чистоту меди.

Преимущества и недостатки медных кабелей

Медь является эталоном для внутренней проводки благодаря своим физическим свойствам. Сравнение с алюминием показывает явное превосходство первого в вопросах безопасности.

• Высокая электропроводность
• Стойкость к окислению
• Повышенная гибкость при монтаже
• Длительный срок эксплуатации
• Низкий риск возникновения искрения
• Совместимость со всеми типами клемм
• Пожаробезопасность при правильном сечении
• Стабильность при температурных колебаниях

1. Высокая стоимость по сравнению с алюминием
2. Больший вес кабельных трасс
3. Склонность к воровству из-за цены металла
4. Требовательность к качеству зачистки жил
5. Необходимость использования специальных наконечников при больших сечениях

Сравнение популярных марок кабеля

Выбор между ВВГнг-LS, NYM и ПВС зависит от условий эксплуатации. Для скрытой проводки в стенах ПВС категорически запрещен из-за структуры изоляции.

Стоимость и рекомендации по покупке

Цена кабеля зависит от текущих котировок меди на бирже и бренда производителя. Экономия на покупке дешевых аналогов по ТУ приводит к необходимости переделывать проводку через несколько лет. Рекомендуется приобретать кабель в специализированных электротехнических магазинах, где предоставляется гарантия. В чеке обязательно должна быть указана точная марка и сечение изделия.

Опыт эксплуатации и типичные ошибки

Практика показывает, что большинство проблем возникает из-за пренебрежения техническими нормами. Опытные электрики советуют всегда закладывать запас кабеля в коробках по 15-20 см.

Пример 1: В одной из квартир владелец решил сэкономить и использовал ПВС для прокладки в стенах. Через два года изоляция начала пересыхать и трескаться, что привело к короткому замыканию в стене.

Пример 2: При покупке кабеля по ТУ вместо заявленных 2.5 мм² реальное сечение оказалось 2.1 мм². При включении стиральной машины и чайника одновременно кабель начал заметно греться, что было обнаружено только с помощью тепловизора.

Пример 3: Из-за отсутствия запаса кабеля в распределительной коробке мастер не смог качественно затянуть клеммы. Это привело к плохому контакту и оплавлению пластикового корпуса коробки.

Часто задаваемые вопросы (FAQ)

Можно ли использовать ПВС в стенах? Нет, этот провод предназначен для временных соединений и бытовых приборов, его изоляция не рассчитана на стационарную прокладку в бетоне.

Что будет, если взять сечение меньше нормы? Провод будет перегреваться, что приведет к оплавлению изоляции и возможному возгоранию.

Чем отличается LS от обычной изоляции? Индекс LS означает Low Smoke — при пожаре такой кабель выделяет значительно меньше токсичного дыма.

Нужна ли гофра при прокладке в штукатурке? Да, она защищает кабель от механических повреждений при отделочных работах и облегчает его замену.

Можно ли соединять алюминий и медь напрямую? Нет, это вызывает электрохимическую коррозию. Необходимо использовать специальные переходные клеммники (например, WAGO).

Какое сечение нужно для кондиционера? Обычно достаточно 2.5 мм², но следует уточнить мощность конкретной модели в техническом паспорте.

Зачем нужно заземление (третья жила)? Оно отводит опасный потенциал с корпуса прибора на землю, предотвращая удар током при поломке техники.

Как проверить кабель на соответствие ГОСТу? С помощью штангенциркуля измерить диаметр жилы без изоляции и сравнить с табличными данными.
