Неправильный подбор электропроводки приводит к перегреву изоляции и возникновению пожаров в жилых помещениях. Процесс точного расчета нагрузки занимает от 2 до 5 часов, однако позволяет избежать капитального ремонта или замены всей сети, стоимость которой для среднего дома начинается от 50 000 рублей. Чтобы исключить ошибки при выборе сечения кабеля для дома, необходимо опираться на технические регламенты, а не на интуицию. Правильный подход гарантирует стабильную работу бытовой техники и безопасность жильцов.
Основы электротехнических расчетов
Электрический ток при прохождении через проводник вызывает его нагрев, который напрямую зависит от площади поперечного сечения жилы. Согласно нормам ПУЭ, каждый материал имеет определенный предел допустимого тока, превышение которого ведет к оплавлению изоляции. Мощность приборов определяет силу тока, которая проходит по линии, что делает расчет сечения критически важным этапом. Выбор кабеля «на глаз» недопустим, так как заниженное сечение кабеля последствия которого могут быть катастрофическими, не обеспечит нужной пропускной способности и приведет к падению напряжения в сети.
Подбор подходящих материалов

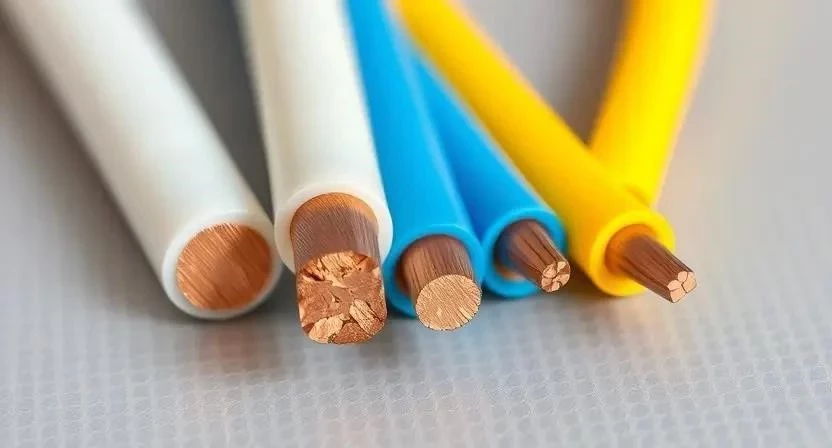

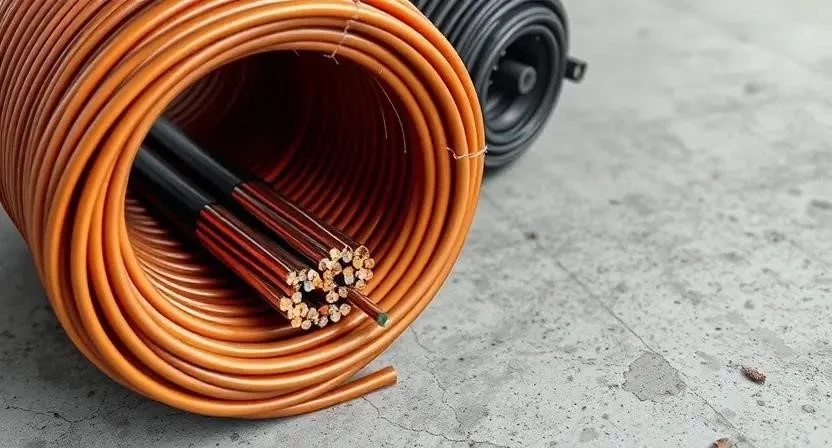

Медный провод считается эталоном для внутренней разводки благодаря высокой проводимости и гибкости. Алюминий используется реже, в основном для ввода в дом, из-за его хрупкости и склонности к окислению. Наиболее востребованной маркой является ВВГнг — кабель с виниловой изоляцией, не поддерживающий горение. Для повышенной безопасности применяют ВВГнг-LS (Low Smoke), который при нагреве выделяет минимум дыма.
- ВВГнг — стандартный медный кабель для сухих помещений;
- ВВГнг-LS — вариант с пониженным дымовыделением для спален и коридоров;
- NYM — кабель с дополнительным заполнителем, удобен при монтаже;
- Медь — обладает высокой электропроводностью и долговечностью;
- Алюминий — дешевле, но требует большего сечения для той же нагрузки;
- ПВХ-изоляция — защищает жилу от короткого замыкания;
- Гост-стандарт — гарантия соответствия заявленного сечения реальному;
- Сечение 1.5 мм2 — стандарт для линий освещения;
- Сечение 2.5 мм2 — оптимальный вариант для розеточных групп.
| Характеристика | Медный провод | Алюминиевый провод | |
|---|---|---|---|
| Проводимость | Высокая | Средняя | Медь эффективнее |
| Гибкость | Высокая | Низкая (хрупкий) | Медь удобнее в монтаже |
| Срок службы | До 30-50 лет | До 20-25 лет | Медь долговечнее |
| Цена | Выше | Ниже | Алюминий экономичнее |
| Окисление | Минимальное | Интенсивное | Медь надежнее в соединениях |
Необходимый инструментарий

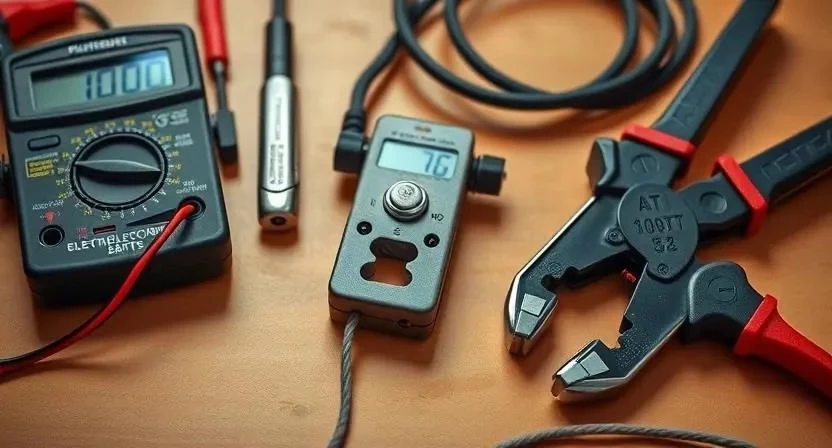

Качественный электромонтаж невозможен без специализированного оборудования, которое обеспечивает точность соединений. Стриппер позволяет снимать изоляцию, не повреждая медную жилу, что исключает риск последующего перелома провода. Мультиметр необходим для проверки целостности линии и замера фактического напряжения. Обжимной инструмент (кримпер) гарантирует плотное прилегание наконечников, предотвращая искрение в распределительном щите.
- Стриппер — для быстрой и аккуратной зачистки концов кабеля;
- Мультиметр — для контроля напряжения и прозвонки цепей;
- Кримпер — для качественного обжима гильз и наконечников;
- Индикаторная отвертка — для поиска фазы в сети;
- Штроборез — для создания каналов в стенах под проводку;
- Перфоратор — для сверления отверстий под подрозетники;
- Уровень — для ровной установки щитка и розеток.
Организация пространства и планирование
Грамотная схема электропроводки является фундаментом безопасности всего дома. На этом этапе определяются точки расположения мощных потребителей: электроплит, стиральных машин, кондиционеров и бойлеров. Каждая группа приборов должна иметь свою выделенную линию, чтобы избежать перегрузки одного кабеля. Планирование включает расчет длины трасс, что позволяет минимизировать количество соединений, которые всегда являются самыми слабыми местами в сети.
Инвентаризация электроприборов
Суммирование мощностей по группам позволяет точно определить, какой кабель выбрать для розеток и освещения. Необходимо составить список всех устройств, указав их мощность в кВт. Например, для кухни выделяется отдельная группа под чайник и микроволновку, так как их одновременная работа создает пиковую нагрузку. Учет пусковых токов (для холодильников и насосов) добавляет к расчетной мощности определенный запас, чтобы автоматический выключатель не срабатывал при старте двигателя.
Алгоритм подбора сечения кабеля
Процесс выбора сечения должен быть системным и последовательным. Ошибки подбора кабеля часто возникают из-за пропуска одного из этапов расчета.
- Определение суммарной мощности линии (30 мин). Складываются мощности всех приборов, подключенных к одной группе.
- Расчет силы тока (20 мин). Мощность (Вт) делится на напряжение (220В).
- Выбор сечения по таблице (15 мин). Подбирается медный провод, способный выдержать полученный ток без перегрева.
- Проверка на падение напряжения (20 мин). Если длина линии более 20-30 метров, сечение увеличивают на один шаг.

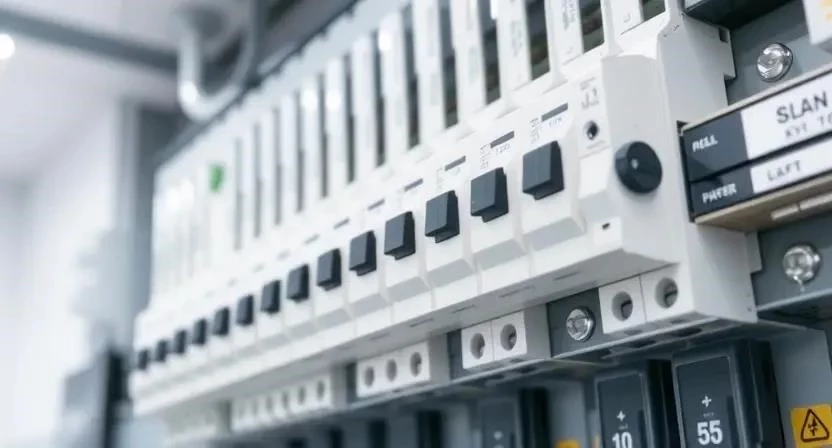

- Подбор автоматического выключателя (15 мин). Номинал автомата должен быть ниже максимально допустимого тока кабеля.
- Учет запаса мощности (10 мин). Добавляется 20-30% на случай подключения новых приборов в будущем.
- Выбор марки кабеля (10 мин). Определяется тип изоляции (например, ВВГнг-LS) в зависимости от типа помещения.
- Финальная проверка схемы (20 мин). Сопоставление всех расчетов с фактическим планом прокладки.
Из личного опыта: однажды при монтаже в загородном доме заказчик решил сэкономить и использовать кабель 1.5 мм2 для кухни. После установки мощной индукционной плиты и посудомойки изоляция начала плавиться в штробе уже через месяц. Пришлось полностью переделывать линию на 2.5 мм2, что в итоге обошлось в три раза дороже из-за демонтажа отделки.
| Сечение медного кабеля (мм2) | Макс. ток (А) | Макс. мощность (кВт) | Рекомендуемый автомат (А) |
|---|---|---|---|
| 1.5 | 19 | 3.5 — 4.0 | 10 |
| 2.5 | 25 | 5.5 — 6.0 | 16 |
| 4.0 | 35 | 7.5 — 8.0 | 25 |
| 6.0 | 46 | 10.0 | 32 |
| 10.0 | 70 | 15.0 | 40 — 50 |
| Тип линии | Сечение кабеля | Номинал автомата | Типичная нагрузка |
|---|---|---|---|
| Освещение | 1.5 мм2 | 10А | Светодиодные лампы, люстры |
| Розетки (общие) | 2.5 мм2 | 16А | Зарядки, ТВ, компьютеры |
| Мощные розетки | 2.5 — 4.0 мм2 | 16А — 25А | Стиральная машина, ПММ |
| Электроплита | 4.0 — 6.0 мм2 | 25А — 32А | Варочная панель, духовка |
| Ввод в дом | 10.0 — 16.0 мм2 | 40А — 63А | Общая нагрузка объекта |
Технические тонкости монтажа
Температура окружающей среды существенно влияет на пропускную способность жилы. При прокладке кабеля в теплоизоляции или вплотную к трубам отопления его способность отводить тепло снижается, что требует увеличения сечения. Использование гофры или штроб также вносит коррективы: в закрытых каналах перегрев происходит быстрее. Важно соблюдать совместимость материалов — соединение меди и алюминия допускается только через специальные переходные клеммники (WAGO или болтовые), иначе возникнет электрохимическая коррозия и искрение.
Пример из практики: при монтаже проводки в ванной комнате кабель был проложен вплотную к трубе горячего водоснабжения без теплоизоляции. Через год при максимальной нагрузке на бойлер изоляция кабеля стала хрупкой и начала трескаться. Решением стало использование кабеля с термостойкой изоляцией и перенос трассы на 10 см от трубы.
Типичные промахи электриков
Самой распространенной ошибкой является использование сечения 1.5 мм2 для розеточных групп. Это приводит к тому, что при включении пылесоса и обогревателя в одну линию провод начинает греться, что со временем разрушает изоляцию. Также опасно ставить слишком мощный автоматический выключатель на тонкий кабель (например, автомат 25А на кабель 2.5 мм2). В таком случае при перегрузке кабель расплавится раньше, чем сработает защита.
- Смешивание металлов: прямое соединение меди с алюминием вызывает окисление.
- Игнорирование пусковых токов: расчет только по номинальной мощности для двигателей.
- Заниженное сечение: использование тонких проводов для мощной техники.
- Неправильный автомат: установка защиты, которая не соответствует сечению провода.
- Отсутствие заземления: прокладка двухжильного кабеля вместо трехжильного (без жилы PE).
Случай из опыта: в одном из проектов был установлен автомат на 25А на линию 2.5 мм2, чтобы «не выбивало» при работе нескольких приборов. В результате короткого замыкания в старом чайнике кабель в стене успел раскалиться докрасна и обжечь пластиковый подрозетник, прежде чем автомат сработал. Это доказывает, что автомат защищает кабель, а не прибор.
Финансовая сторона вопроса
Стоимость электромонтажа зависит от объема используемого материала. Переплата за избыточное сечение (например, использование 4 мм2 там, где достаточно 2.5 мм2) увеличивает смету на 15-20%, но не дает никаких преимуществ. Однако экономия на дешевом кабеле с заниженным реальным сечением (не ГОСТ) создает риски, стоимость устранения которых в будущем будет в десятки раз выше.
| Статья расходов (на 1-к кв) | Кол-во (примерно) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 100 м | 80 руб/м | 8 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 60 м | 60 руб/м | 3 600 руб |
| Автоматические выключатели | 8 шт | 400 руб/шт | 3 200 руб |
| Подрозетники и коробки | 20 шт | 50 руб/шт | 1 000 руб |
| Работа мастера | — | — | 15 000 руб |
Эксплуатация и контроль
После завершения работ и запуска сети рекомендуется провести проверку всех соединений через год эксплуатации. Со временем из-за температурных расширений винтовые зажимы могут ослабнуть, что ведет к искрению. Эффективным методом диагностики является использование тепловизора: он позволяет увидеть зоны перегрева в стенах или в щитке еще до того, как произойдет короткое замыкание. Регулярный осмотр распределительного щита на предмет запаха жженого пластика также является важной мерой безопасности.
Дополнительные варианты реализации
Для объектов с повышенными требованиями к безопасности применяют кабели с повышенной термостойкостью или негорючей изоляцией. Еще одним способом снизить нагрузку на сеть является разделение линий на большее количество групп. Вместо одной линии на все розетки в комнате создается 3-4 независимых контура. Это не только снижает ток в каждом отдельном кабеле, но и повышает надежность: при выбивании одного автомата свет и розетки в остальной части дома продолжают работать.
FAQ
Можно ли использовать кабель 2.5 мм2 для всего дома?
Технически можно, но это экономически невыгодно. Для освещения достаточно 1.5 мм2, а для плиты потребуется 4-6 мм2.
Что будет, если поставить автомат на 25А на кабель 2.5 мм2?
Это опасно. Кабель может перегреться и загореться до того, как автомат зафиксирует перегрузку и отключит питание.
Чем опасен алюминиевый провод в современных домах?
Он более хрупкий, быстро окисляется в местах соединений и имеет меньшую проводимость, чем медь.
Нужно ли считать пусковые токи?
Да, для приборов с двигателями (холодильник, кондиционер) пусковой ток в несколько раз превышает рабочий, что нужно учитывать при выборе автомата.
Влияет ли длина кабеля на его сечение?
Да, при длине линии более 30 метров происходит падение напряжения, поэтому сечение рекомендуется увеличить на один шаг (например, с 2.5 до 4 мм2).
Что означает маркировка LS в ВВГнг-LS?
Low Smoke — низкое дымовыделение при горении, что критически важно для путей эвакуации.
Можно ли соединять провода скруткой?
Согласно ПУЭ, скрутка запрещена. Следует использовать гильзы, клеммники или пайку с последующей изоляцией.
