Штробление стен под электропроводку своими руками

Организация электропроводки в стенах представляет собой трудоемкий процесс, требующий строгого соблюдения технических норм. Сложность работ напрямую зависит от материала основания: прорезка пазов в монолитном бетоне занимает в 3-4 раза больше времени, чем в кирпиче или газоблоке. Стоимость профессионального выполнения таких работ может существенно увеличить смету ремонта, поэтому многие выбирают монтаж кабелей в штробах своими руками. Правильный подход к этой задаче гарантирует безопасность эксплуатации сети и долговечность отделки.

Особенности подготовки к работам

Перед началом процесса необходимо оценить тип стен. Работа с бетоном требует использования алмазного инструмента, тогда как кирпич и газоблок позволяют использовать более простые решения. Для качественного результата потребуются базовые навыки электромонтажа и умение работать с электроинструментом. Оптимальным этапом для штробления считается период после возведения перегородок, но до начала чистовой отделки и выравнивания стен. В среднем на один погонный метр штробы в бетонной стене уходит от 30 до 60 минут времени.

Перечень необходимых материалов и расчет расхода

Выбор материалов определяет надежность всей электрической системы. Основным элементом является кабель ВВГнг (не поддерживающий горение), который считается стандартом для скрытой проводки. Для фиксации и заделки используются специализированные смеси и крепежи.

• Кабель ВВГнг 3х2.5 (для розеток) — расход зависит от схемы трасс.
• Кабель ВВГнг 3х1.5 (для освещения) — расчет по количеству точек света.
• Грунтовка глубокого проникновения — расход 100-150 г/м².
• Штукатурная смесь гипсовая — расход около 1.5 кг на 1 м.п. штробы глубиной 2 см.
• Алебастр (для быстрой фиксации) — используется точечно.
• Клипсы или монтажная лента — 3-5 штук на один метр.
• Гофрированная труба (для бетонных стен) — 1 метр на 1 метр штробы.
• Малярный скотч — для разметки и защиты краев.

Инструментарий для штробления

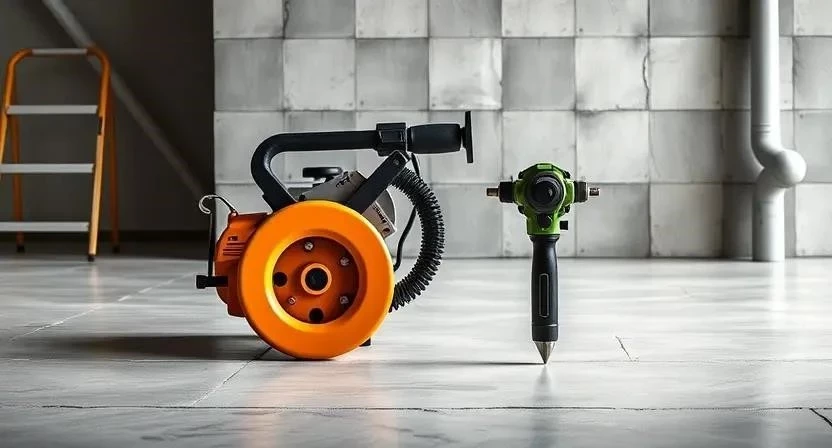

Эффективность работы зависит от правильно подобранного оборудования. Штроборез позволяет делать два параллельных реза, что значительно облегчает выбивание середины. Для удаления бетонного слоя используется перфоратор с соответствующей насадкой. Чтобы избежать забивания легких строительной пылью, обязательно применение строительного пылесоса.

Дорогостоящее оборудование, такое как профессиональный штроборез с пылеотводом, целесообразно брать в аренду на несколько дней, так как покупка такого инструмента для разового ремонта экономически невыгодна.

Организация рабочего пространства

Подготовка помещения минимизирует количество грязи и ускоряет процесс. Стены предварительно очищаются от крупных наростов раствора. Пол застилается плотной полиэтиленовой пленкой, чтобы остатки бетона и пыль не въелись в покрытие. Для предотвращения застоя пыли организуется принудительная вентиляция через открытые окна или с помощью вентилятора. Вся мебель и незакрепленные предметы выносятся из комнаты или плотно укрываются защитным материалом.

Подготовка поверхности и разметка

Разметка трасс выполняется строго по заранее составленной схеме электропроводки. Линии должны быть строго вертикальными или горизонтальными — прокладка по диагонали запрещена нормами ПУЭ. Для проверки геометрии используют уровень или лазерный нивелир. Перед началом резки стены проверяют на наличие скрытых коммуникаций (труб водоснабжения, старой проводки) с помощью детектора. После разметки поверхность обрабатывают грунтовкой, что уменьшает количество пыли и улучшает сцепление с последующей штукатуркой.

Технология установки кабеля в штробе пошагово

Процесс монтажа требует последовательности. Опираясь на личный опыт, отмечу: попытка сэкономить время на очистке штробы от пыли приводит к тому, что кабель плохо фиксируется, а штукатурка трескается.

1. Разметка трасс. Нанесение линий с помощью карандаша и уровня. (Время: 1-2 часа на комнату).
2. Нарезка пазов. Проход штроборезом по обеим сторонам будущей канавки. (Время: 15-30 мин/метр).
3. Выбивание середины. Удаление материала перфоратором между резами. (Время: 10-20 мин/метр).
4. Очистка штробы. Удаление мусора пылесосом и кистью. (Время: 5 мин/метр).
5. Подбор и нарезка кабеля. Отрезание проводов с запасом 10-15 см для подключений. (Время: 2-3 часа на объект).
6. Закрепление кабеля. Фиксация провода клипсами или точечно раствором. (Время: 10 мин/метр).
7. Проверка изоляции. Осмотр оболочки кабеля на предмет повреждений при монтаже. (Время: 5 мин/метр).
8. Грунтование. Обработка внутренней части штробы для адгезии. (Время: 5 мин/метр).
9. Заполнение штробы. Заделка смеси или алебастром до уровня стены. (Время: 15 мин/метр).
10. Финишное выравнивание. Заглаживание поверхности шпателем. (Время: 10 мин/метр).

При работе в бетонных стенах важно следить за глубиной штробы, чтобы не ослабить конструкцию. Один из примеров из практики: при слишком глубоком штроблении в тонкой перегородке из пеноблока возникла трещина, которую пришлось заделывать армирующей сеткой.

Технические нюансы и нормы

Монтаж должен соответствовать нормам ПУЭ (Правила устройства электроустановок). Особое внимание уделяется углам изгиба кабеля — они должны быть плавными, без острых заломов, чтобы не повредить жилы. Температура в помещении при заделке штроб должна быть не ниже +5°C, а влажность — умеренной. При избыточной влажности гипсовые смеси сохнут значительно дольше, что затягивает сроки отделки. Важно подбирать финишные материалы, совместимые с базовым слоем штукатурки, чтобы избежать отслоения обоев.

Типичные ошибки при монтаже

Новички часто допускают просчеты, которые проявляются только на этапе чистовой отделки. Например, прокладка кабеля по диагонали значительно упрощает работу, но делает невозможным безопасный демонтаж или установку новых розеток в будущем.

1. Неправильная глубина. Слишком мелкие штробы приводят к выпиранию кабеля, а слишком глубокие — к ослаблению стены.
2. Диагональная прокладка. Нарушение правил ПУЭ и риск повредить провод при монтаже плинтуса.
3. Отсутствие фиксации. Провисший кабель создает пустоты в штукатурке, что ведет к трещинам.
4. Игнорирование защиты. Работа без респиратора в бетонной пыли вызывает серьезные проблемы с дыханием.
5. Плохая очистка. Наличие пыли в штробе препятствует прилипанию раствора.

В одном из случаев при ремонте клиент проигнорировал фиксацию кабеля клипсами, просто «затопив» его раствором. В результате кабель «всплыл» к поверхности, и при финальном шпаклевании он стал заметен в виде бугра на стене.

Расчет стоимости работ и материалов

Затраты складываются из стоимости расходных материалов, аренды оборудования и оплаты труда. При самостоятельном выполнении экономия достигается за счет отсутствия оплаты услуг мастера.

Завершение работ и эксплуатация

После заделки штроб необходимо выждать время до полного высыхания стены. В зависимости от толщины слоя и материала, этот срок составляет от 3 до 14 дней. Только после этого можно приступать к покраске или поклейке обоев. Перед закрытием штроб обязательно проводится проверка работоспособности сети и целостности изоляции с помощью мультиметра. При соблюдении технологии срок службы скрытой проводки составляет до 30 лет.

Альтернативные способы прокладки

В зависимости от дизайна и материала стен можно использовать иные методы монтажа. Каждый вариант имеет свои особенности применения.

• Кабель-каналы: быстрый монтаж, легкий доступ к проводам, но портят эстетику интерьера.
• За гипсокартоном: отсутствие штробления, высокая скорость, возможность легкой замены кабеля.
• Стиль лофт: открытая проводка в винтажных трубах, декоративная функция, высокая стоимость материалов.
• Потолочный монтаж: прокладка по перекрытию, минимум работ со стенами, удобство при перепланировке.
• Плинтусные каналы: скрытая прокладка в специальном плинтусе, подходит для обновления сети без ремонта стен.
• Использование гофры: обязательная защита в бетоне, упрощает замену провода в будущем.
• Монтаж в стяжке пола: прокладка кабеля в полу, сокращает длину трасс до розеток.
• Поверхностный монтаж: самый дешевый вариант, требует последующей отделки декоративными накладками.

При выборе между штроблением и гипсокартоном стоит помнить, что ГКЛ-перегородки позволяют избежать шумных и пыльных работ, но «съедают» полезную площадь помещения.

Ответы на часто задаваемые вопросы

Можно ли штробить несущие стены?
Допускается только в пределах определенных норм (обычно не более 1/10 толщины стены) и строго вертикально/горизонтально. Глубокие горизонтальные штробы в несущих стенах запрещены, так как нарушают их прочность.

Какая должна быть глубина штробы?
Оптимальная глубина — такая, чтобы после укладки кабеля оставалось 1-2 см для слоя штукатурки. Обычно это 20-30 мм.

Нужно ли использовать гофру внутри штробы?
В бетонных стенах гофра рекомендуется для защиты кабеля от агрессивного воздействия бетона и для возможности его замены. В кирпиче или газоблоке можно обходиться без нее.

Чем лучше заделывать штробы в бетоне?
Лучше всего использовать гипсовые штукатурки или специализированные ремонтные составы на цементной основе с высокой адгезией.

Как избежать трещин над штробой после заделки?
Необходимо использовать армирующую сетку (серпянку) при заделке и обязательно грунтовать поверхность перед нанесением смеси.

Можно ли использовать обычный шпатель для заделки?
Для финишного слоя — да, но для первичного заполнения глубоких штроб лучше использовать узкий кельме или специальный шпатель для штроб.

Как найти скрытый провод в стене перед штроблением?
Используйте бесконтактный детектор скрытой проводки или профессиональный сканер стен.
