Распределение электрической нагрузки в жилом помещении требует точного расчета и строгого соблюдения норм безопасности. Ошибки на этом этапе часто приводят к перегреву кабеля или постоянному срабатыванию защиты. Организация групп потребителей в электрощите обычно занимает от 8 до 16 рабочих часов в зависимости от сложности объекта. Стоимость профессиональной сборки щитка может варьироваться от 5 000 до 20 000 рублей. Правильный подход гарантирует стабильную работу всех бытовых приборов и защиту имущества от пожара.
Базовые знания перед началом работ
Первичный анализ электросети начинается с оценки суммарной мощности всех планируемых к подключению приборов. Важно понимать принципы работы автоматики: автоматический выключатель защищает кабель от перегрузки, а УЗО предотвращает поражение человека током. Электромонтаж требует базовых навыков работы с инструментом и понимания схемотехники. Сборка среднего по сложности щитка занимает около одного дня, однако при возникновении трудностей с фазировкой или расчетом токов утечки рекомендуется пригласить сертифицированного мастера.
Комплектация электрощита
Для качественного монтажа потребуется определенный набор комплектующих, подобранных под конкретный проект. Количество модулей в щите напрямую зависит от числа создаваемых групп. Для стандартной квартиры обычно используют следующие позиции:
- Корпус распределительного щита (встраиваемый или накладной);
- Автоматические выключатели различных номиналов;
- Устройства защитного отключения (УЗО);
- Нулевая шина N;
- Шина заземления PE;
- Провод ПВ-3 (ПуГВ) для разводки внутри щита;
- Наконечники НШВИ для обжима жил;
- Маркировочные бирки и кабельные стяжки;
- Гребенчатая шина для соединения автоматов.
| Материал | Характеристика | Примерная цена |
|---|---|---|
| Щит на 24 модуля | Пластик, IP31 | 1500 — 3000 руб. |
| Автомат 16А | Характеристика B или C | 200 — 500 руб. |
| УЗО 25А/30мА | Тип А или AC | 800 — 1500 руб. |
| Провод ПуГВ 2.5 мм² | Медный, одножильный | 60 — 100 руб./м |
| Шина DIN-рейка | Сталь оцинкованная | 100 — 200 руб./м |

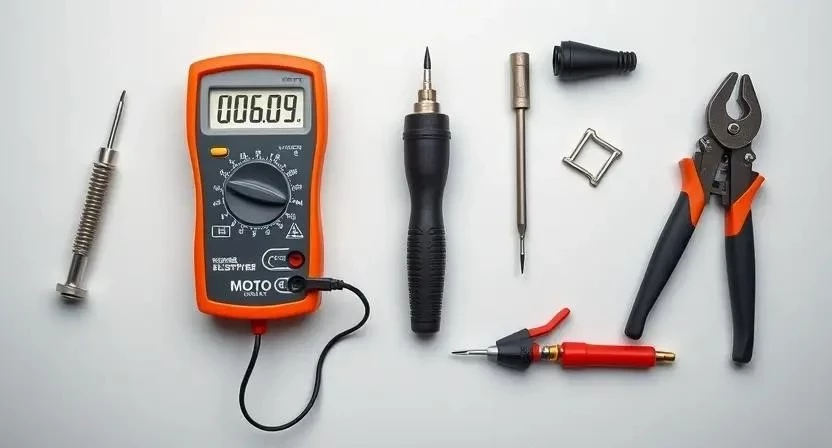

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и исключает повреждение изоляции проводов. Некоторые позиции можно арендовать в строительных магазинах, если монтаж выполняется разово.
- Набор диэлектрических отверток (шлиц и крест);
- Стриппер для быстрой зачистки изоляции;
- Кримпер (обжимной инструмент) для наконечников;
- Цифровой мультиметр для проверки цепей;
- Строительный уровень для ровной установки щита;
- Пассатижи и бокорезы;
- Канцелярский нож с выдвижным лезвием.
| Инструмент | Назначение | Примерная стоимость |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жилы | 500 — 1200 руб. |
| Кримпер | Обжим наконечников НШВИ | 800 — 2000 руб. |
| Мультиметр | Замер напряжения и прозвонка | 1000 — 3000 руб. |
| Уровень | Контроль горизонтали и вертикали | 300 — 700 руб. |
| Набор отверток | Затяжка клемм автоматов | 600 — 1500 руб. |
Обустройство рабочего места
Выбор места установки щита должен основываться на принципе доступности: к нему не должно быть препятствий в виде мебели. Окружающие поверхности рекомендуется закрыть защитной пленкой или картоном. Организуйте пространство так, чтобы было удобно перемещаться с инструментом. Весь строительный мусор, включая обрезки кабеля и пластиковую стружку, следует выносить сразу, чтобы избежать попадания сора внутрь электрооборудования.
Подготовительные работы с поверхностью
Разметка места под щиток выполняется с помощью уровня и карандаша. Если выбран встраиваемый вариант, стены штробятся под габариты корпуса с небольшим запасом. Особое внимание уделяется проверке вертикальности стенок ниши. После этого производится зачистка концов кабелей, которые заходят в щит. Все линии должны быть проверены на целостность и готовность к подключению, чтобы исключить поиск обрывов после монтажа автоматики.
Технология сборки и подключения
Процесс организации электросети требует строгого соблюдения последовательности действий для обеспечения безопасности.
- Определение всех потребителей электричества (30-60 мин).
- Группировка приборов по мощности и назначению: свет, розетки, «мокрые зоны» (1 час).
- Составление детальной схемы распределения групп (1-2 часа).
- Подбор номиналов автоматических выключателей исходя из сечения кабеля (30 мин).
- Монтаж корпуса электрощита на стену (40 мин).
- Установка DIN-реек и монтаж шин N (нулевая) и PE (заземление) (30 мин).
- Установка вводного автомата и общего УЗО (30 мин).

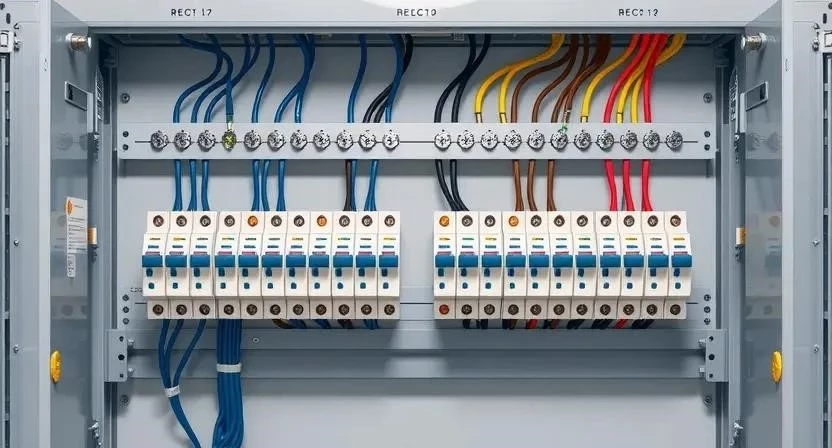

- Монтаж групповых автоматов на DIN-рейку согласно схеме (1 час).

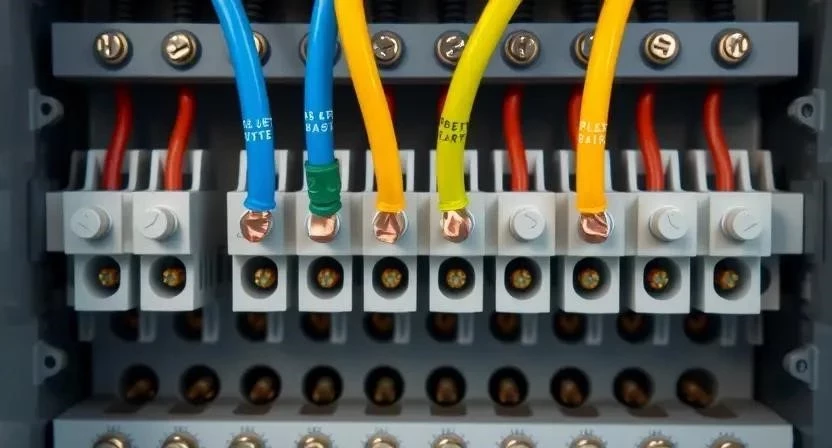

- Подключение фазных проводов к соответствующим автоматам (1-2 часа).
- Подключение нулевых и заземляющих проводов к шинам (1 час).

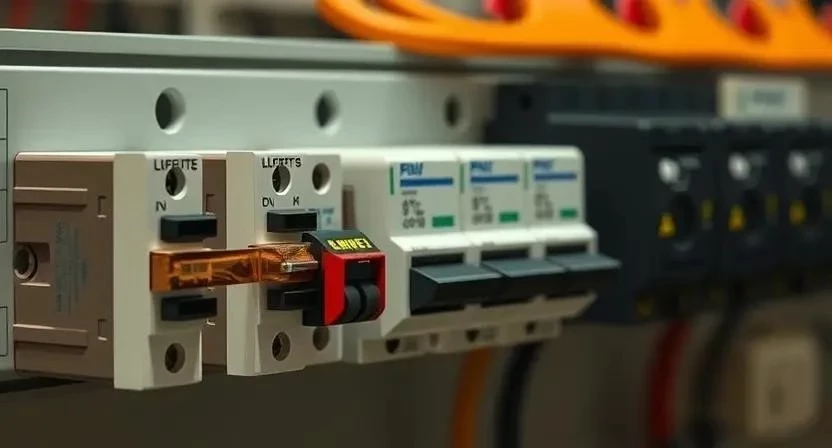

- Соединение автоматов между собой с помощью гребенки или перемычек (40 мин).
- Маркировка каждой группы с помощью бирок (30 мин).
- Проверка всех соединений на надежность затяжки (30 мин).
- Тестовый запуск системы и проверка каждой группы мультиметром (1 час).
Пример из опыта: Однажды при монтаже в однокомнатной квартире я объединил свет и розетки в одну группу. В итоге при коротком замыкании в чайнике во всей квартире погас свет, что создало опасную ситуацию. Теперь я всегда разделяю освещение и силовые линии.
Соблюдайте следующие правила безопасности:
- Работайте только при полностью отключенном вводном напряжении.
- Используйте инструмент с изолированными ручками.
- Не допускайте оголения токоведущих частей более чем на 10 мм.
- Проверяйте отсутствие напряжения индикаторной отверткой перед касанием.
- Избегайте перегрузки одной фазы при трехфазном вводе.
Технические тонкости
Соблюдение температурного режима в щитке предотвращает оплавление изоляции при высоких нагрузках. Влажность в помещении не должна превышать допустимых норм, иначе возможна коррозия контактов. Если щит установлен в нишу, заштукатуренную недавно, время высыхания отделки должно составить не менее 2-3 недель перед окончательным монтажом. Рекомендуется использовать автоматику одного бренда, так как это гарантирует совместимость гребенок и одинаковую ширину модулей. Зажим провода должен быть плотным, но без чрезмерного усилия, чтобы не сорвать резьбу винта.
Пример из опыта: Заметил, что автоматы разных производителей иногда имеют разную глубину зажима. Это привело к тому, что стандартная гребенка неплотно прилегала к одному из модулей, что вызвало искрение при нагрузке.
Типичные промахи при монтаже
Объединение «мокрых зон» (ванная, кухня) с жилыми комнатами является грубым нарушением, так как утечка тока в одном месте отключит электричество во всем доме. Установка слишком мощных автоматов (например, 25А на кабель 1.5 мм²) делает защиту бесполезной, так как провод сгорит раньше, чем сработает автомат. Отсутствие заземления или плохой контакт в клеммах приводят к возникновению потенциала на корпусах приборов. Исправление таких ошибок требует полного пересмотра схемы и замены части оборудования.
Пример из опыта: Стал свидетелем, как установка автомата на 25А на тонкий кабель 1.5 мм² привела к оплавлению изоляции за неделю работы мощного обогревателя. Пришлось полностью менять проводку в комнате.
Финансовая составляющая
Стоимость сборки зависит от выбранного сегмента оборудования и способа выполнения работ.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (базовые) | 7 000 руб. | 7 000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 8 000 руб. | 8 000 руб. |
| Расходники (бирки, стяжки) | 500 руб. | 500 руб. | 0 руб. |
| Инструмент (амортизация) | 1 000 руб. | 0 руб. | -1 000 руб. |
| 8 500 руб. | 15 500 руб. | 7 000 руб. |
| Характеристика | УЗО | Дифф-автомат | |
|---|---|---|---|
| Защита от КЗ | Нет | Да | Дифф-автомат универсальнее |
| Защита от утечки | Да | Да | Оба защищают человека |
| Габариты | 2 модуля | 1 модуль | Дифф-автомат экономит место |
| Стоимость | Низкая | Высокая | УЗО выгоднее для групп |
| Сложность монтажа | Средняя | Низкая | Дифф-автомат проще ставить |
Эксплуатация и обслуживание
Регулярная проверка затяжки винтовых контактов должна проводиться раз в год, так как медь подвержена «текучести» и соединение может ослабнуть. Работоспособность УЗО проверяется нажатием кнопки «Тест» один раз в месяц. Срок службы качественной автоматики составляет от 10 до 20 лет, однако при частых срабатываниях механизм может износиться быстрее. Соблюдайте правила эксплуатации, не перегружая сеть одним мощным прибором через переходники.
Современные решения
Использование модульных щитов позволяет расширять систему в будущем без замены всего корпуса. Применение дифф-автоматов вместо связки «УЗО + автомат» существенно экономит место на DIN-рейке, хотя и увеличивает стоимость сметы. Современные системы «умного дома» позволяют управлять группами потребителей удаленно, отслеживать потребление электроэнергии в реальном времени и автоматически отключать второстепенные нагрузки при пиках потребления.
Ответы на популярные вопросы
Сколько групп потребителей должно быть в квартире?
Количество зависит от площади и техники, обычно от 6 до 12 групп (свет, розетки комнат, кухня, санузел, кондиционер, стиральная машина).
Можно ли ставить один автомат на весь свет?
В маленьких квартирах допустимо, но лучше разделить свет на две зоны, чтобы при аварии в одной части помещения не остаться в полной темноте.
Зачем нужно УЗО в каждой группе?
Для локализации утечки тока. Если одно УЗО защищает весь дом, любая мелкая неисправность в одной розетке отключит электричество во всем жилище.
Какое сечение провода использовать для розеток?
Стандартом является медный кабель сечением 2.5 мм² с автоматическим выключателем на 16А.
Что делать, если автомат постоянно выбивает?
Проверить суммарную мощность включенных приборов или вызвать электрика для поиска короткого замыкания в линии.
Как выбрать мощность вводного автомата?
Она определяется выделенной на квартиру мощностью (кВт), которую предоставляет энергоснабжающая организация.
Можно ли менять схему групп после завершения ремонта?
Да, если кабели заведены в щит с запасом по длине, перекоммутация групп производится без вскрытия стен.
Чем отличается шина N от шины PE?
Шина N предназначена для нулевого рабочего провода, а шина PE — для защитного проводника заземления.
Нужна ли маркировка проводов внутри щита?
Это обязательно для безопасности и удобства обслуживания, чтобы быстро найти нужную линию при ремонте.
Как часто нужно проверять электрощит?
Визуальный осмотр и проверка кнопки «Тест» на УЗО рекомендуется проводить раз в месяц, полную протяжку контактов — раз в год.
