Монтаж распределительного узла является финальным этапом электромонтажных работ в жилом помещении. Процесс требует базовых знаний электротехники, занимает от 8 до 16 рабочих часов и обходится в сумму от 5 до 20 тысяч рублей в зависимости от выбранного бренда. Правильная сборка электрощитка в квартире своими руками гарантирует безопасность жильцов и стабильную работу всех электроприборов. Тщательное планирование позволяет избежать перегрузок сети и коротких замыканий.
Подготовительные знания и требования
Электромонтаж считается задачей средней сложности. Для успешного выполнения работ необходимо понимать принципы работы однофазного ввода, знать разницу между фазой и нулем, а также уметь пользоваться мультиметром. Приступать к сборке следует исключительно после того, как в квартире завершена разводка кабелей по комнатам. Ошибки на этом этапе могут привести к повреждению оборудования или поражению электрическим током.
Перечень необходимых комплектующих
Для полноценного функционирования системы потребуется определенный набор оборудования. Основной упор делается на надежность зажимов и качество изоляции.
- Корпус распределительного щита;
- Автоматические выключатели (разных номиналов);
- Устройства защитного отключения (УЗО);
- Дифференциальные автоматы;
- Нулевая шина;
- Шина заземления;
- Гребенчатая шина для соединения автоматов;
- Наконечники НШВИ для многожильных проводов;
- Маркировочные бирки для линий;
- Кабель ВВГнг для внутренних соединений.
Количество модулей зависит от числа групп света и розеток. В среднем на стандартную квартиру требуется щит на 18-36 модулей.
| Материал | Количество (пример) | Расход на квартиру | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Корпус щитка | 1 шт. | 1 шт. | 2500 руб. | 2500 руб. |
| Автомат 16А | 6 шт. | по 1 на линию | 300 руб. | 1800 руб. |
| Автомат 10А | 4 шт. | по 1 на линию | 280 руб. | 1120 руб. |
| УЗО 40А/30мА | 2 шт. | на группу линий | 1200 руб. | 2400 руб. |
| Шина DIN-рейка | 2 шт. | по длине щита | 150 руб. | 300 руб. |

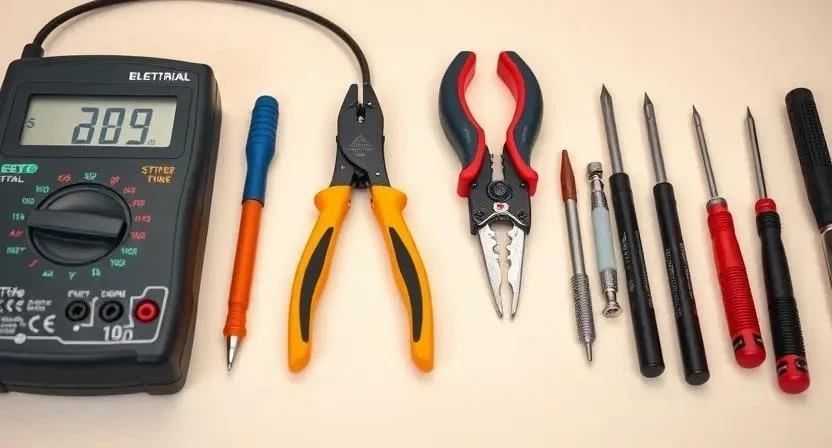

Инструментарий для монтажа
Качественный инструмент обеспечивает плотную затяжку контактов и аккуратную зачистку изоляции. Большинство позиций можно приобрести в строительных магазинах, некоторые специализированные приборы доступны в аренду.
- Набор отверток (шлицевая и крестовая) — затяжка винтов;
- Стриппер — быстрая зачистка изоляции кабеля;
- Кримпер — опрессовка наконечников НШВИ;
- Мультиметр — проверка напряжения и прозвонка цепей;
- Пассатижи — обрезка и правка проводов;
- Строительный уровень — ровная установка корпуса;
- Перфоратор или дрель — крепление щита к стене.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Тестирование сети | Обязательно | 1500 руб. |
| Кримпер | Обжим наконечников | Обязательно | 1200 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Набор отверток | Монтаж оборудования | Обязательно | 1000 руб. |
| Уровень | Выравнивание щита | Обязательно | 500 руб. |
Организация рабочего пространства
Перед началом работ необходимо обеспечить качественное освещение зоны монтажа, используя переносные лампы. Пол и стены вокруг места установки щитка застилаются защитной пленкой для предотвращения загрязнения строительным мусором. Рабочее место организуется так, чтобы все инструменты и комплектующие находились в зоне быстрого доступа.
Установка и подготовка корпуса

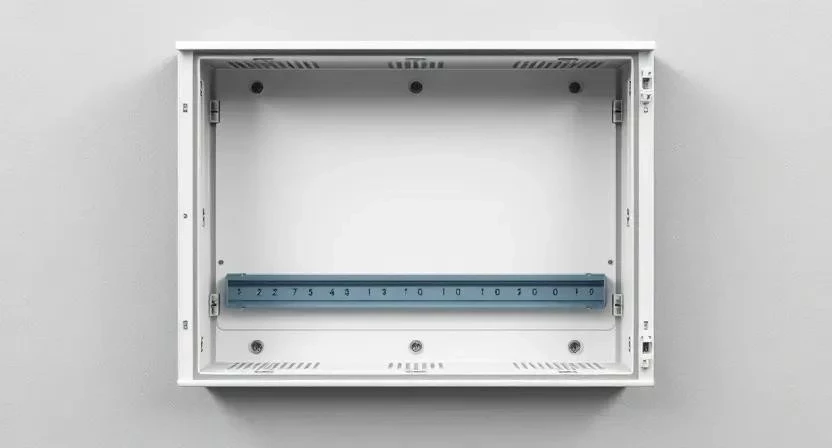

Корпус распределительного щита крепится к стене с помощью дюбелей и саморезов. Важно использовать уровень, чтобы избежать перекосов, которые затруднят закрытие дверцы. Кабели заводятся в корпус через специальные отверстия или кабель-каналы. Внутреннее пространство очищается от пыли и остатков штукатурки, чтобы обеспечить чистый контакт и эстетичный вид.

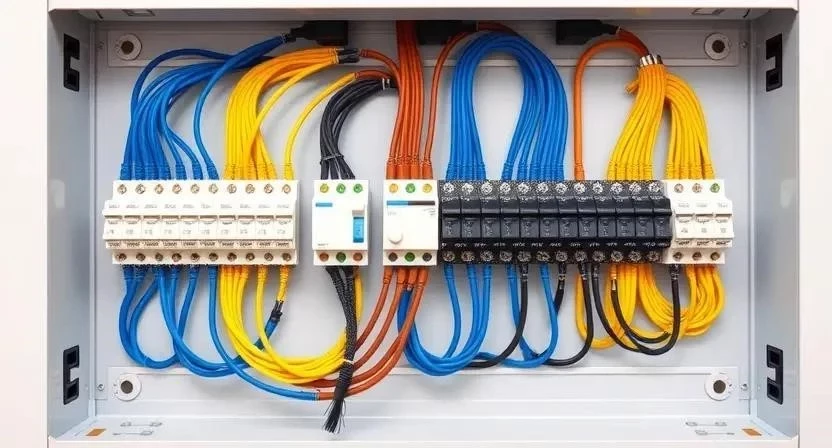

Алгоритм сборки электрического щита
Процесс монтажа разделен на последовательные этапы. Из личного опыта: всегда оставляйте запас провода (10-15 см) у каждого кабеля, чтобы при необходимости можно было перенести автомат или заменить его без переделки всей проводки.
- Планирование схемы (30-60 мин) — определение групп нагрузки.
- Установка DIN-реек (20-30 мин) — фиксация оснований для модулей.
- Монтаж нулевой и заземляющей шин (30 мин) — установка точек сбора нейтрали и земли.
- Установка вводного автомата (20 мин) — монтаж главного выключателя питания.
- Монтаж УЗО (30 мин) — установка устройств защиты от утечек тока.
- Распределение линий по группам (40-60 мин) — сортировка кабелей по назначению.

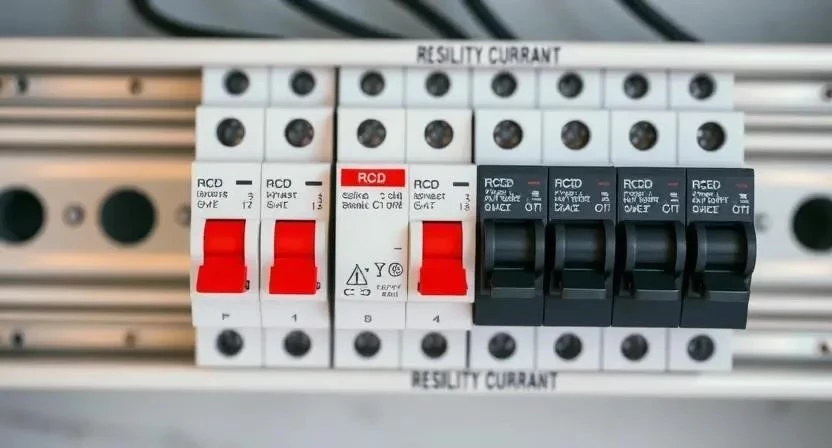

- Установка автоматических выключателей (40 мин) — размещение автоматов на рейке.
- Подключение проводов к автоматам (60-90 мин) — зажим жил в клеммах.
- Соединение шин гребенкой (30 мин) — разводка питания между модулями.
- Маркировка каждой линии (30 мин) — подпись групп (например, «Кухня розетки»).
- Проверка затяжки контактов (30 мин) — финальный обход всех винтов.
- Тестирование системы (60 мин) — проверка под напряжением.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Схема и разметка | 60 | Точный расчет модулей |
| Монтаж корпуса | 40 | Проверка по уровню |
| Установка модулей | 120 | Соблюдение порядка |
| Коммутация проводов | 150 | Использование наконечников |
| Тестирование | 60 | Проверка кнопки «Тест» УЗО |
Технические особенности и тонкости
Соблюдение температурного режима в помещении важно для корректной работы пластиковых элементов корпуса. Необходимо строго соблюдать сечение проводов: для освещения обычно используется 1.5 мм², для розеток — 2.5 мм². Правильная затяжка винтов предотвращает нагрев контактов и искрение. При выборе оборудования рекомендуется использовать компоненты одного бренда для обеспечения полной совместимости гребенчатых шин и зажимов.
Типичные промахи при монтаже
Новички часто допускают ошибки, которые могут привести к аварийным ситуациям. Из личного опыта: однажды я заметил оплавление изоляции из-за недотянутого винта на вводном автомате, что подтверждает важность финальной проверки всех соединений.
- Выбор неправильного номинала автомата (слишком мощный для тонкого провода).
- Отсутствие заземления или его неправильное подключение.
- Плохой контакт в клеммах из-за отсутствия наконечников.
- Отсутствие маркировки, что делает поиск неисправной линии невозможным.
- Перегрузка одной линии слишком большим количеством потребителей.
Финансовые расчеты
Стоимость сборки складывается из цены оборудования и оплаты труда. Из личного опыта: самостоятельный монтаж позволяет сэкономить около 30-50% от общей сметы, так как работа мастера по сборке щитка часто стоит столько же, сколько сами комплектующие среднего сегмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 8000 | 8000 | 0 |
| Инструменты | 3000 | 0 (у мастера свои) | -3000 |
| Работа по сборке | 0 | 5000 | 5000 |
| Монтаж корпуса | 0 | 2000 | 2000 |
| 11000 | 15000 | 4000 |
Эксплуатация и сервис
После завершения работ требуется регулярный уход за системой. Рекомендуется проверять затяжку контактов один раз в год, так как металл может «плыть» от температурных колебаний. Обязательно нажимайте кнопку «Тест» на УЗО ежеквартально для проверки работоспособности защиты. Срок службы качественных компонентов составляет 15-25 лет при соблюдении правил эксплуатации и отсутствии постоянных перегрузок.
Варианты реализации проекта
Существуют разные подходы к созданию электрощита. Сборка на заказ в мастерской позволяет получить идеально уложенные провода, так как щит собирается на заводе и привозится в квартиру уже готовым. Модульные системы дают возможность легко добавлять новые автоматы в будущем. При выборе бренда стоит ориентироваться на бюджет: ABB и Schneider Electric относятся к премиум-сегменту с высокой надежностью, IEK представляет доступный вариант с приемлемым качеством для бытовых нужд.
Ответы на популярные вопросы
Как выбрать номинал автомата? Номинал подбирается исходя из сечения кабеля и мощности нагрузки: 10А для света, 16А для стандартных розеток.
Можно ли ставить УЗО на все линии? Да, это повышает безопасность, но лучше разделять их на группы, чтобы при срабатывании одного УЗО не гас свет во всей квартире.
Чем заменить наконечники НШВИ? Заменять их не рекомендуется, так как зажим автомата предназначен для одножильного провода; многожильный провод без наконечника может быть пережат или плохо зафиксирован.
Как выбрать размер щитка? Рассчитайте количество всех модулей и добавьте 20-30% свободного места для будущих расширений.
Как проверить работоспособность без нагрузки? С помощью мультиметра проверяется прохождение фазы через замкнутый автомат на выходную клемму.
