Поиск обрыва в электропроводке или проверка целостности кабеля является стандартной задачей при ремонте электроники. Сложность процесса минимальна, стоимость базового устройства невелика, а время простой проверки занимает от 2 до 10 минут. Режим прозвонки мультиметра: как пользоваться и проверить цепь — этот навык позволяет быстро локализовать неисправность. Правильное применение прибора гарантирует точность диагностики.
Основы перед началом работы
Базовые навыки электротехники позволяют самостоятельно проводить диагностику. Работа не требует специального образования, однако занимает около 10 минут времени. Главным условием является полное обесточивание устройства перед началом замеров, так как подача напряжения в режиме омметра приведет к поломке тестера.
Расходные материалы для диагностики
Подготовьте расходные материалы для обеспечения качественного контакта. Потребуются новые батарейки для стабильной работы индикации, изолента для восстановления поврежденной оболочки и специальный очиститель контактов для удаления налета.
| Материал | Количество | Расход на м2/ед | Цена за ед. | |
|---|---|---|---|---|
| Батарейки типа «Крона» | 1 шт. | 1 шт. на прибор | 250 руб. | 250 руб. |
| Изолента ПВХ | 1 рулон | по необходимости | 60 руб. | 60 руб. |
| Очиститель контактов | 1 баллон | 10 мл на узел | 450 руб. | 450 руб. |
| Наждачная бумага (мелкая) | 1 лист | 0.1 м2 | 30 руб. | 30 руб. |
| Спиртовые салфетки | 1 упаковка | 2 шт. на замер | 120 руб. | 120 руб. |

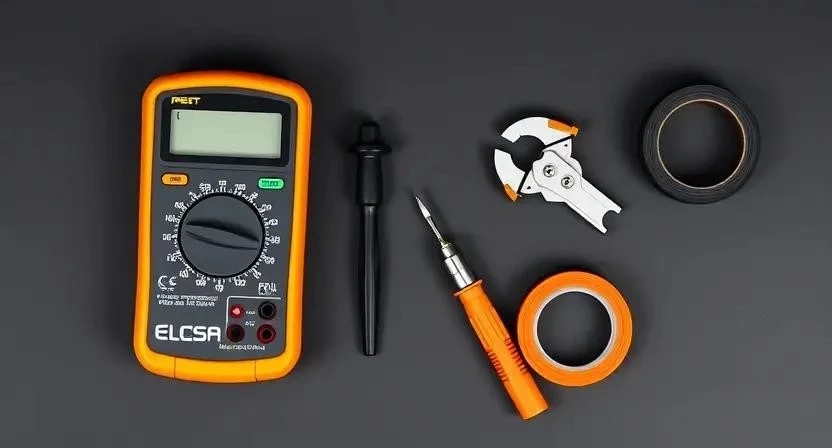

Инструментальный набор электрика
Для полноценной работы потребуется определенный набор инструментов, который обеспечит доступ к жилам провода и надежную фиксацию щупов:
- Цифровой или аналоговый мультиметр
- Зачищалка проводов (стриппер)
- Набор диэлектрических отверток
- Пинцет с тонкими концами
- Фонарик для подсветки узлов
- Комбинированные плоскогубцы
- Лупа с подсветкой
- Ветошь из микрофибры
Прибор можно приобрести в строительном магазине или взять в аренду в специализированных центрах.
Организация рабочего пространства
Организуя рабочее место, обеспечьте достаточное освещение зоны проведения замеров. Поверхность стола должна быть защищена от случайных коротких замыканий, а все лишние предметы следует удалить, чтобы избежать случайного касания щупом посторонних металлических деталей.
Подготовка контактов и проводов
Очистка контактов от окислов существенно влияет на точность измерений. Необходимо аккуратно зачистить изоляцию проводов, обнажив медную или алюминиевую жилу. Проверьте надежность фиксации щупов в гнездах прибора. Готовность цепи к замеру определяется отсутствием видимых загрязнений, жира или ржавчины на точках касания.
Алгоритм действий по прозвонке цепи
Процесс проверки состоит из последовательных действий, которые необходимо выполнять строго по порядку:
- Выбор мультиметра и проверка уровня заряда питания (1 мин).
- Подключение щупов: черный в гнездо COM, красный в VΩmA (30 сек).
- Переключение селектора в режим прозвонки (символ диода или звуковой волны) (10 сек).

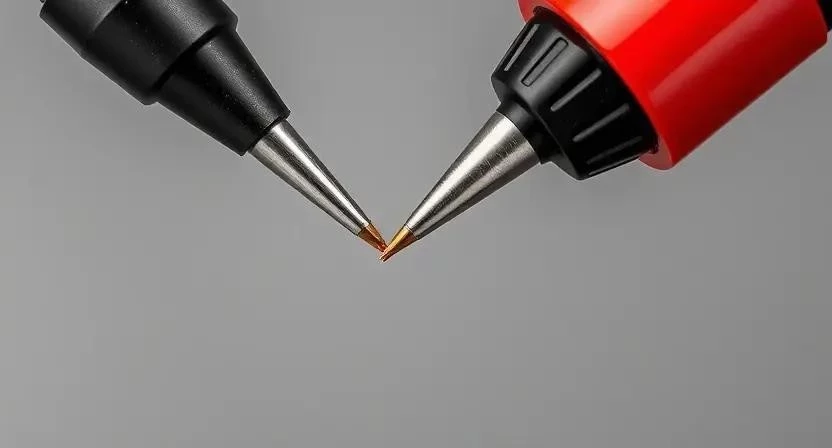

- Тестовая проверка прибора путем кратковременного соприкосновения щупов (10 сек).
- Полное обесточивание проверяемой цепи (выключение из сети, разряд конденсаторов) (2 мин).
- Прикладывание щупов к началу и концу проверяемого участка провода (1 мин).
- Анализ звукового сигнала зуммера и числовых показаний на экране (30 сек).
- Интерпретация результата: звук означает контакт, тишина — обрыв (30 сек).
- Проверка на короткое замыкание путем касания разных жил одного кабеля (1 мин).
- Поиск места обрыва методом деления цепи пополам для сужения зоны поиска (5-10 мин).
- Проверка диодов и конденсаторов (проверка полярности и проводимости) (2 мин).
- Фиксация полученных результатов в журнале или схеме (1 мин).
Пример из практики: Однажды я забыл проверить заряд батарейки в тестере, из-за чего прибор перестал издавать звук. Я ошибочно решил, что кабель исправен, хотя на самом деле он был разорван. Всегда начинайте с теста щупов между собой.
Пример из практики: При поиске обрыва в длинном сетевом шнуре от лампы я применил метод деления пополам. Проверил первую половину — контакт есть, вторую — нет. Так я быстро нашел место перегиба провода, не прозванивая каждый сантиметр.
| Этап работы | Время | Особенности |
|---|---|---|
| Подготовка прибора | 2 мин | Проверка питания и щупов |
| Обесточивание | 2 мин | Критически важно для безопасности |
| Замер цепи | 1-5 мин | Плотный прижим щупов к металлу |
| Локализация обрыва | 10 мин | Метод деления цепи |
| 2 мин | Повторный замер после ремонта |
Технические особенности и нюансы
Особое внимание стоит уделить температуре окружающей среды. Влажность воздуха может незначительно влиять на сопротивление изоляции, а время отклика прибора зависит от его класса и качества компонентов. Совместимость типов мультиметров определяет точность звукового сигнала: дешевые модели могут «пищать» при более высоком сопротивлении, чем профессиональные.
Распространенные промахи при измерениях
Типичные ошибки новичков часто приводят к неверным выводам или выходу оборудования из строя:
- Прозвонка цепи под напряжением (приводит к сгоранию предохранителя или всего прибора).
- Плохой контакт щупа с окисленной или закрашенной поверхностью.
- Путаница в гнездах подключения (например, использование гнезда 10А).
- Игнорирование цифр на дисплее при наличии звукового сигнала.
- Проверка диодов без учета их полярности.
- Использование поврежденных щупов с надрывом изоляции.
Пример из практики: Однажды я полагался только на звуковой сигнал и не смотрел на экран. В итоге я принял за «целый» провод соединение с очень высоким сопротивлением (окисленный контакт). Прибор пищал, но на экране было 150 Ом, что для данной цепи означало неисправность.
Финансовые затраты на оборудование
Рассчитаем затраты на базовый комплект для домашнего использования. Стоимость зависит от выбранного сегмента прибора.
| Статья расходов | Количество | Цена (Эконом) | Цена (Профи) | |
|---|---|---|---|---|
| Мультиметр | 1 шт. | 800 руб. | 5000 руб. | 2900 руб. |
| Набор щупов (замена) | 1 комплект | 200 руб. | 800 руб. | 500 руб. |
| Батарейки | 1 шт. | 150 руб. | 250 руб. | 200 руб. |
| Стриппер для проводов | 1 шт. | 300 руб. | 1200 руб. | 750 руб. |
| Работа мастера (поиск) | 1 выезд | 1500 руб. | 3000 руб. | 2250 руб. |
Экономия при самостоятельном поиске поломки составляет в среднем от 1500 до 3000 рублей за один вызов специалиста.
Обслуживание прибора после работы
После завершения работ очистите щупы от загрязнений и остатков окислов. Обязательно выключите прибор или переведите селектор в положение OFF для сохранения заряда батареи. Храните устройство в оригинальном защитном кейсе, чтобы избежать механических повреждений экрана и перелома щупов.
Другие способы проверки целостности
Существуют и иные методы диагностики, которые могут дополнить или заменить использование мультиметра:
- Применение контрольных ламп для силовых цепей.
- Использование специализированных тестеров кабелей (LAN-тестеры).
- Применение индикаторных отверток (только под напряжением).
- Визуальный осмотр с использованием микроскопа.
- Метод простукивания кабеля при включенном приборе.
- Использование осциллографа для поиска микротрещин.
- Применение тепловизора для поиска мест перегрева.
| Значение на экране | Звуковой сигнал | |
|---|---|---|
| 0.00 — 0.05 | Есть | Цепь замкнута (контакт отличный) |
| 0.06 — 50 | Есть/Нет | Цепь замкнута (есть сопротивление) |
| 1 или OL | Нет | Обрыв цепи (контакта нет) |
| Значение меняется | Прерывистый | Плохой контакт или перелом жилы |
| Специфическое число | Нет | Полупроводник (диод, транзистор) |
Ответы на популярные вопросы
Почему мультиметр пищит, хотя цепь разорвана?
Это может происходить из-за параллельного сопротивления в схеме или наведенного тока. Также возможна утечка через поврежденную изоляцию.
Можно ли прозванивать под напряжением?
Категорически нет. Это приведет к выходу прибора из строя и может быть опасно для жизни.
Что значит 0.00 на экране при прозвонке?
Это означает полное отсутствие сопротивления между щупами, то есть цепь замкнута идеально.
Чем отличается режим прозвонки от измерения сопротивления?
Прозвонка — это упрощенный режим омметра с добавлением звукового сигнала для быстрого обнаружения контакта.
Почему щупы не дают сигнала при касании?
Возможен разряд батарейки, обрыв самого провода щупа или неправильное подключение в гнезда прибора.
Как проверить диод в этом режиме?
Приложите щупы к аноду и катоду. В одну сторону прибор покажет падение напряжения (цифры), в другую — OL (обрыв).
Какой мультиметр лучше выбрать для прозвонки?
Для бытовых нужд достаточно цифрового прибора с функцией автодиапазона и четким звуковым зуммером.
Можно ли проверить предохранитель прозвонкой?
Да, это самый простой способ. Исправный предохранитель будет «пищать», перегоревший — показывать обрыв.
