Реле давления воды: принцип работы + настройка и регулировка

Предназначение датчика протока воды

Никого не обрадует выход из строя главной «движущей силы» любой автономной системы, в которой «работает» вода. Для обеспечения эффективной, беспроблемной работы насосного оборудования используют несколько дополнительных приборов, которые выполняют контроль, предотвращают возможные сбои и выход из строя насоса.

Среди них — термодатчик, реле давления и датчик протока воды. Герой этой статьи — последний из «трио» приборов. В первую очередь, он, как и другие вспомогательные устройства, — надежная защита от поломок. Датчик протока воды имеет и другие названия — датчик сухого хода (защиты), реле потока, контроллер насоса или блок управления.

Самая нежелательная ситуация для систем автономного отопления и водоснабжения — запуск насосного оборудования в тот момент, когда вода в трубопроводе отсутствует. Такую некорректную работу называют холостой работой, или «сухим ходом». Поскольку жидкость способствует охлаждению агрегата, и служит своего рода смазкой устройству, без нее неминуема авария.

Например, даже непродолжительное время в режиме сухого хода способно привести к снижению производительности

Если на проблему не обратить внимание вовремя, то в дальнейшем хозяева столкнутся с деформацией деталей конструкции, перегревом насоса и его последующей поломкой — с заклиниванием и выходом из строя двигателя

Когда реле протока необходимо?

Такие серьезные последствия существования без воды ожидают любой агрегат, они не зависят от типа работающих приборов. Перегрев и выход из строя одинаково грозит как поверхностному, так и глубинному оборудованию. Причин сухого хода есть несколько. К «провокаторам» относится:

низкое давление в системе при отсутствии контролирующих устройств (реле давления);
нарушение целостности какого-либо участка трубопровода (всасывающего патрубка);
мусор, который скопился в трубе для откачивания воды;
уменьшение количества воды в источнике;
некорректный выбор мощности прибора;
неправильно проведенный монтаж.

Автоматический датчик протока воды предназначен для того, чтобы не допустить таких ситуаций, обезопасить насосное оборудование от недостаточного количества жидкости. Эта простая конструкция измеряет параметры потока, контролирует их, поддерживает на одном уровне. Реле протока воды имеют небольшие габариты, такую же приемлемую цену. Они отличаются простотой монтажа, но позволяют защитить оборудование от поломок, от преждевременного износа, увеличить срок его эксплуатации, а также снизить потребление электроэнергии.

Польза прибора неоспорима, а есть ли у таких реле минусы? К сожалению, недостатки легко находятся у любой конструкции. В категорию слабых мест датчиков протока воды входит ослабление пружин со временем, оно потребует покупки нового прибора. Как говорят, такие устройства вообще довольно часто ломаются, а ремонт сложных моделей может обойтись дорого.

Всегда ли датчик нужен?

Когда можно обойтись без реле протока? Есть два варианта, когда этот прибор не является обязательным. Необходимости в монтаже нет, если:

в системе используется маломощный насос, а скважина отличается высоким дебитом;
во время работы насоса мастер находится рядом с оборудованием, поэтому сможет выключить агрегат, если уровень воды вдруг опустится ниже нормы.

Во всех остальных случаях установка прибора, держащего под «неусыпным» контролем поток жидкости, обязательна.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу. Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

металлическая платформа;
мембрана;
поршень;
пружины;
регулировочные болты с гайками;
пластиковый корпус;
электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

простое реле давления;
дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление. В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление. Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

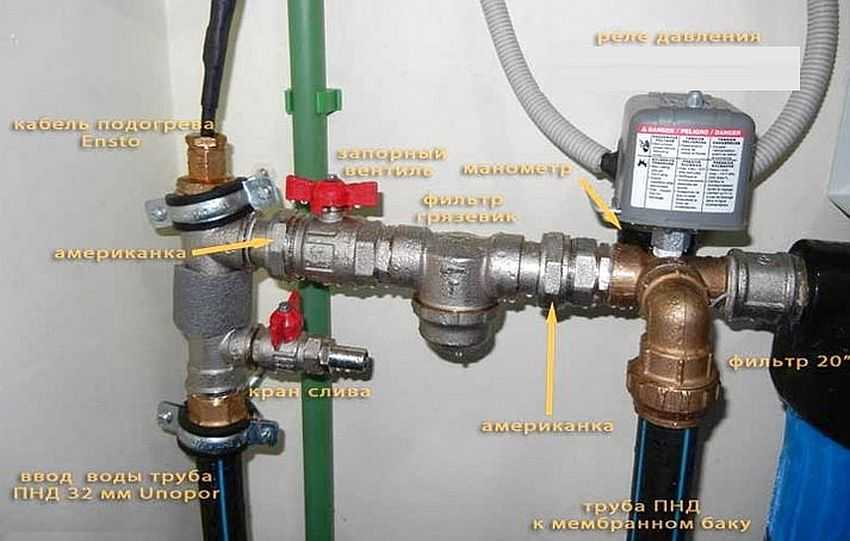

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата – IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Значительный сегмент датчиков протока воды для котла поставляется в комплекте с отопительным оборудованием, поэтому потребность в их монтаже возникает лишь в случае поломки, кода приходится задумываться о соразмерной замене. Редкий случай, когда запланирована отдельная установка прибора – нужда в увеличении напора подаваемой в систему жидкости. Подобная ситуация имеет место, если центральное водоснабжение характеризуется низким давлением, едва дотягивающим до потребностей котла. Чтобы газовый прибор был способен обеспечить должное качество горячего водоснабжения, он должен иметь дело с хорошим напором.

Для решения этой проблемы монтируют дополнительный циркуляционный насос и оснащают его датчиком протока воды (внедрение компонентов в систему должно производиться именно в этом порядке). С началом поступления воды прибор активизирует работу насоса, что приводит к увеличению давления.

Самодельные модели изготавливают из камеры, которая будет использоваться вместе с тремя установленными горизонтально пластинами

Важно, чтобы последние не контактировали между собой и не касались колбы

Для простейших модификаций достаточно внедрения одного поплавка. Штуцер следует монтировать в тандеме с двумя переходниками, максимально допустимое давление клапана – 5 Па.

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в день пользоваться благами цивилизации, то должны приложить все усилия, чтобы правильно наладить .

Решение указанной проблемы включает широкий спектр работ, главная из них – монтаж дополнительной оснастки, которая поможет четко контролировать возможные сбои в системе и предотвратит выход насоса из строя.

Наиболее востребованными и полезными в быту оказываются такие вспомогательные приборы, как: термодатчик, а также датчик протока воды. Именно о свойствах и эксплуатационных особенностях последнего устройства пойдет речь в этой статье.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Основные характеристики

При выборе датчиков протока воды для оснащения трубопроводной системы надо учитывать следующие их параметры:

материал изготовления корпуса и внутренних элементов;
рабочее давление, на которое рассчитан датчик;
диапазон температур жидкости, для контроля потока которой будет использоваться устройство;
класс защиты и требования к условиям эксплуатации;
диаметр посадочных отверстий и параметры резьбы в них.

От того, из какого материала изготовлен корпус датчика и его внутренние детали, зависят надежность такого устройства, его способность переносить возникающие в процессе работы нагрузки, а также его долговечность. Выбирая датчик протока жидкости, лучше отдавать предпочтение моделям, для изготовления которых были использованы различные металлы – нержавеющая сталь, латунь или алюминий. В процессе эксплуатации как корпус датчика протока, так и его внутренние элементы испытывают значительное давление со стороны проходящей через него жидкости. Выдерживать такую нагрузку длительное время в состоянии только прочные материалы. Кроме того, в трубопроводах нередки такие явления, как гидравлические удары, последствия которых могут быстро вывести датчик из строя, если для его изготовления были использованы несоответствующие материалы.

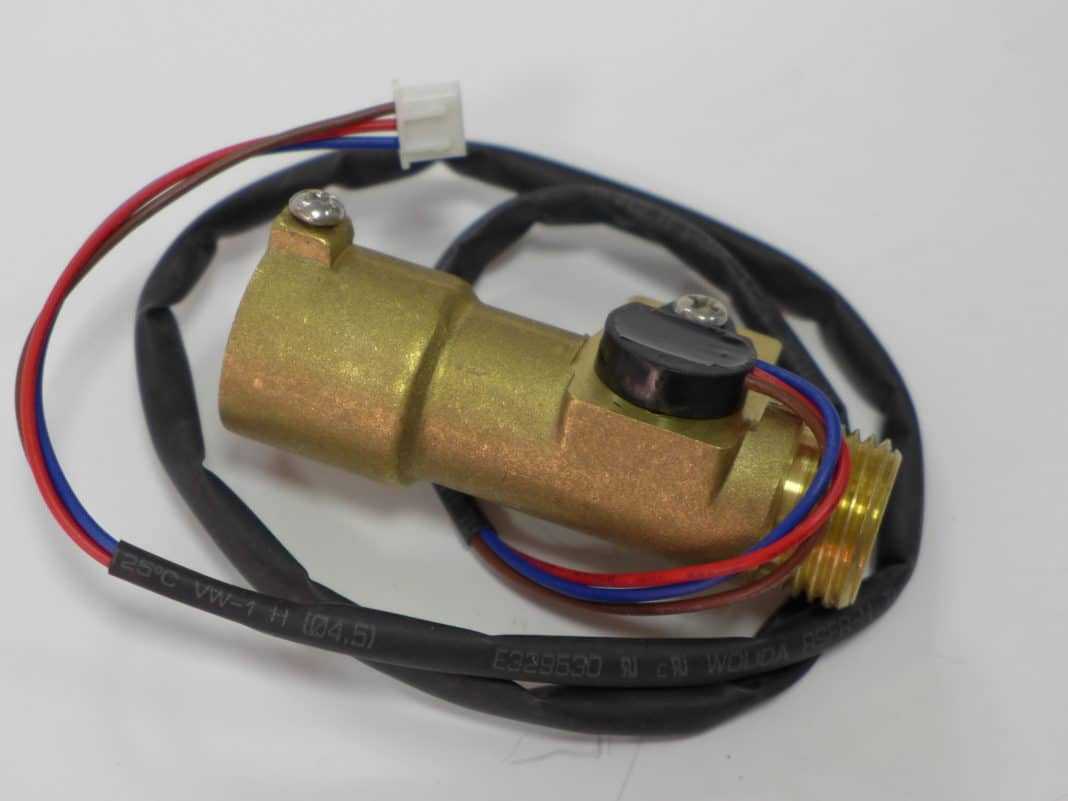

Датчик потока с латунным корпусом

Значение рабочего давления, при котором может функционировать датчик протока жидкости, коррелирует с мощностью используемого насоса, поэтому на данный параметр следует обращать особое внимание. Кроме того, от данного параметра зависит и то, какими характеристиками будет обладать поток жидкости, транспортируемой по трубопроводу

Те модели датчиков протока воды, в конструкции которых предусмотрены две пружины, могут управлять работой насоса по нижнему и по верхнему уровням давления. Устройствам именно данного типа лучше отдавать предпочтение.

Температура жидкости, на которую рассчитан датчик, оказывает непосредственное влияние на то, в системах какого назначения он может быть использован

Естественно, выбирая такой датчик для оснащения системы отопления или горячего водоснабжения, следует обращать внимание только на те модели, которые могут работать с водой, нагретой до высокой температуры. Для трубопроводов, по которым транспортируется холодная вода, используют датчики протока, рассчитанные на работу с жидкостями, имеющими температуру 60–80°

Повышающий насос с датчиком потока

Уровень влажности и температурный режим окружающей среды, при которых может эксплуатироваться датчик протока жидкости, также являются немаловажными параметрами. Класс защиты такого устройства указывает на то, какие нагрузки оно в состоянии выдержать, работая в паре с насосным оборудованием.

Датчики, контролирующие проток воды, как правило, выбирают для уже готовых трубопроводных систем или для тех, проект которых уже разработан

Именно поэтому следует обращать внимание на размеры посадочных отверстий: они должны полностью соответствовать размерам элементов трубопровода, на которых датчик планируется установить

Реле давления воды: что это, как работает + как производится его регулировка
