Организация инженерных сетей начинается с точного переноса проекта на стены и пол. Сложность этого процесса зависит от количества узлов и конфигурации помещения, а время выполнения обычно занимает от одного до трех рабочих дней. Правильная разметка трасс прокладки труб и кабелей: правила и секреты точного монтажа позволяют избежать переделок на этапе отделки. Тщательный подход к планированию гарантирует надежную работу всех коммуникаций в будущем.
Особенности предварительного анализа объекта
Оценка сложности объекта позволяет определить объем необходимых ресурсов и трудозатрат. Для качественного выполнения работ потребуются навыки чтения технических чертежей, чтобы точно перенести осевые линии на плоскость. Оптимальным временем для проведения разметки считается период до начала черновых работ, когда поверхности максимально доступны. Своевременное планирование исключает необходимость повторного штробления или изменения маршрутов труб.
Перечень необходимых материалов
Для нанесения меток используются средства с разной степенью стойкости и заметности. Выбор зависит от типа поверхности и последующего слоя отделки.
- Строительные маркеры (перманентные)
- Краска-спрей (для бетонных перекрытий)
- Малярный скотч (для временных линий)
- Мелок строительный
- Монтажные метки-наклейки
- Карандаши разной мягкости
- Специальная разметочная краска
- Цветные нити для отбивки
Расход материалов рассчитывается исходя из общей площади стен и пола, а также протяженности трасс. Приобрести все необходимое можно в специализированных строительных гипермаркетах или магазинах электротехники.
| Материал | Расход на 100 м.п. | Примерная цена за ед. | |
|---|---|---|---|
| Маркер строительный | 2 шт. | 150 руб. | 300 руб. |
| Краска-спрей | 1 баллон | 400 руб. | 400 руб. |
| Малярный скотч | 2 рулона | 100 руб. | 200 руб. |
| Мелок | 1 упаковка | 80 руб. | 80 руб. |
| Монтажные метки | 1 набор | 300 руб. | 300 руб. |

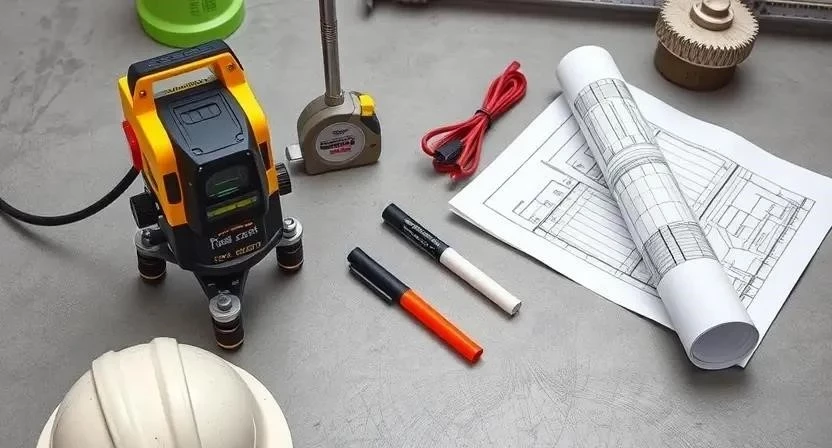

Инструментарий для точного позиционирования

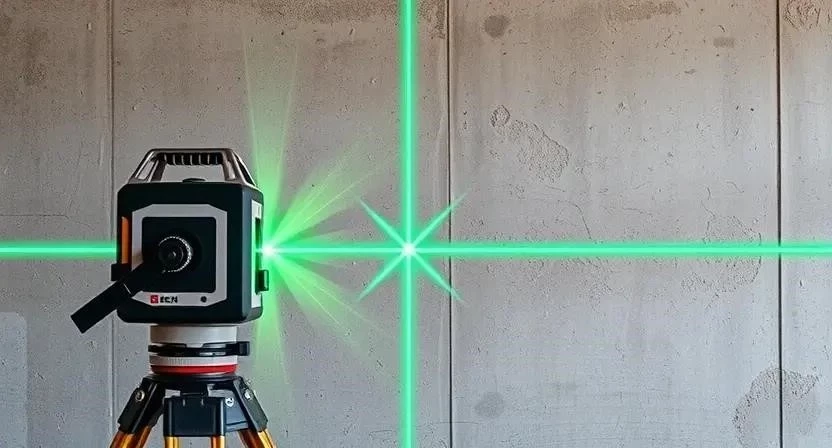

Применение профессионального оборудования минимизирует риск отклонения линий от проекта. Лазерный уровень обеспечивает идеальную горизонталь и вертикаль, что критично для установки розеток и выводов труб. Рулетка и угольник используются для замера коротких отрезков и построения точных углов. Строительный шнур (отбивка) незаменим при разметке длинных прямых участков на полу.
| Инструмент | Ручной метод | Лазерный метод | |
|---|---|---|---|
| Точность | Средняя (зависит от глаза) | Высокая (до 1 мм) | Лазер надежнее |
| Скорость | Низкая | Высокая | Лазер экономит время |
| Стоимость | Бюджетно | Дороже | Ручной дешевле |
| Сложность | Требует опыта | Прост в освоении | Лазер доступнее новичку |
| Мобильность | Высокая | Средняя (нужен штатив) | Ручной компактнее |
Если бюджет ограничен, рекомендуется аренда профессионального нивелира на несколько дней или покупка бюджетного аналога, который справится с базовыми задачами.
Подготовка пространства к работе
Сначала необходимо полностью освободить помещение от мебели, строительного мусора и посторонних предметов. Это обеспечит беспрепятственный доступ к стенам и полу во всех точках ввода коммуникаций. Защита сохранившихся поверхностей пленкой предотвратит загрязнение от краски-спрея или маркеров. Особое внимание уделяется освещенности: в темных углах рекомендуется установить временные прожекторы для исключения ошибок при нанесении меток.
Работа с поверхностями
Очистка стен и пола от пыли и жировых пятен является обязательным этапом, так как загрязнения препятствуют адгезии маркера. В случаях сильных перепадов плоскостей может потребоваться предварительное грубое выравнивание. Грунтовка поверхности улучшает сцепление разметочных материалов с основанием и предотвращает впитывание краски в пористый бетон. Проверка плоскостей на наличие прогибов или выпуклостей позволяет заранее скорректировать маршрут трасс, чтобы избежать излишнего изгиба труб.
Пошаговый алгоритм разметки коммуникаций
Процесс разметки разделен на последовательные этапы, что позволяет контролировать точность каждого шага.
- Изучение проекта и определение точек ввода/вывода (1-2 часа).
- Определение главных магистралей и осевых линий (2 часа).
- Разметка основных узлов: распределительных щитков и коллекторных групп (1 час).
- Построение перпендикуляров для ответвлений к конечным потребителям (2 часа).
- Определение высоты прокладки кабелей и труб относительно чистого пола (1 час).
- Нанесение точных линий с помощью лазерного уровня (2 часа).
- Фиксация трасс строительным шнуром для проверки прямолинейности (1 час).
- Проверка соблюдения расстояний между силовыми и слаботочными линиями (1 час).
- Маркировка мест установки креплений, дюбель-хомутов и опор (2 часа).
- Финальная сверка всех отметок с проектной схемой (1 час).
- Фотофиксация всей разметки для последующего обслуживания и штробления (1 час).
Пример из практики: Однажды я забыл учесть фактическую толщину стены после штукатурки, из-за чего вывод трубы оказался смещен на 5 см. Теперь я всегда закладываю допуск на отделочные слои при разметке.
Технические нюансы и нормы
Особое внимание следует уделить температурному режиму и влажности поверхности, так как избыточная сырость может привести к быстрому стиранию мела или отслоению скотча. Соблюдение норм СНиП по расстояниям между коммуникациями является обязательным требованием безопасности.
- Минимальный отступ кабеля от водопроводной трубы — 15-30 см.
- Разделение силовых и слаботочных линий (интернет, ТВ) для исключения наводок.
- Соблюдение вертикальности и горизонтальности прокладок (избегание диагоналей).
- Использование материалов разметки, которые не вступают в реакцию с последующей отделкой.
- Учет радиусов изгиба труб для предотвращения заломов.
Типичные ошибки при разметке
Часто встречаются промахи, связанные с невнимательностью или отсутствием опыта. Игнорирование перепадов высот приводит к тому, что трубы ложатся с уклоном там, где это недопустимо. Слишком близкое соседство электрики и воды создает риск короткого замыкания при протечке.
Отсутствие четкой маркировки в узлах пересечения трасс часто вызывает путаницу при штроблении. Ошибки в расчете общей длины линий приводят к нехватке материалов или излишним остаткам. Пример из практики: Новичок-монтажник проложил кабель вплотную к трубе горячего водоснабжения, что привело к перегреву изоляции и ее оплавлению.
Расчет стоимости работ и материалов
Финансовая составляющая зависит от выбранного метода выполнения: самостоятельно или с привлечением специалиста.
| Статья расходов | Количество/Объем | Цена за ед. | |
|---|---|---|---|
| Расходные материалы | Комплект | 1 200 руб. | 1 200 руб. |
| Аренда лазерного уровня | 2 дня | 500 руб./день | 1 000 руб. |
| Работа мастера (разметка) | Объект 50 м2 | 5 000 руб. | 5 000 руб. |
| Параметр | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Затраты времени | Высокие (2-3 дня) | Низкие (1 день) | — 2 дня времени |
| Риск ошибок | Средний/Высокий | Низкий | Безопасность |
| Общая стоимость | 2 200 руб. | 7 200 руб. | 5 000 руб. |
Пример из практики: Выполнив разметку самостоятельно, я сэкономил около 5 000 рублей, но потратил дополнительные выходные на изучение СНиПов и переделку одного узла.
Сохранение разметки после завершения
Сохранение нанесенных меток до этапа штробления требует осторожности при перемещении по объекту. Срок службы маркеров и краски на бетоне достаточно велик, однако мелок может стереться при случайном касании. Приступать к монтажу труб и кабелей можно сразу после финальной проверки и фотофиксации всех линий. Рекомендуется зафиксировать основные оси малярным скотчем, если работы по штроблению начнутся спустя несколько дней.
Современные альтернативы традиционной разметке
Технологический прогресс предлагает инструменты, ускоряющие процесс проектирования и переноса трасс. Использование цифровых сканеров позволяет точно определить положение существующих коммуникаций в стенах. Разметка по готовым шаблонам эффективна при типовой планировке помещений.
- Специализированное ПО для проектирования (AutoCAD, Revit)
- Цифровые лазерные рулетки с синхронизацией с планшетом
- Тепловизоры для поиска скрытых труб
- Электронные детекторы проводки
- Приложения для AR-визуализации сетей
- Маркировочные принтеры для кабелей
- Системы лазерного проецирования чертежей на стену
Ответы на часто задаваемые вопросы
Чем лучше размечать стены: маркером или карандашом?
Маркер более заметен и стоек, карандаш легко стирается, что удобно при частых правках.
Какое расстояние должно быть между кабелем и трубой?
Рекомендуемый минимум составляет 15-30 см для предотвращения влияния температуры и обеспечения безопасности.
Можно ли делать разметку без лазерного уровня?
Можно, используя строительный уровень и отвес, но это значительно замедляет процесс и повышает риск ошибок.
Как отметить трассу на глянцевой поверхности?
Оптимально использовать малярный скотч или специальные стираемые маркеры.
Что делать, если разметка не совпадает с реальными размерами помещения?
Необходимо пересмотреть проект и скорректировать трассы, исходя из фактических замеров.
Нужно ли подписывать каждую линию на стене?
Да, маркировка (например, «ХВС», «Электрика») предотвращает ошибки при монтаже.
Как правильно отметить точки пересечения коммуникаций?
Точки пересечения выделяются специальным символом (крестом или кругом) с указанием, какая труба проходит выше.
