Правильный расчет сечения провода по мощности предотвращает перегрев изоляции и риск возникновения пожара в помещении. Процесс подбора кабеля требует точности, так как ошибка в один миллиметр может привести к выходу из строя бытовой техники или оплавлению стен. В среднем расчеты и подбор материалов занимают от 1 до 2 часов, при этом стоимость качественного медного кабеля может существенно варьироваться в зависимости от бренда и ГОСТа.
Основы электротехнических расчетов
Для безопасного монтажа необходимо понимать взаимосвязь между мощностью (Вт), силой тока (А) и напряжением (В). Напряжение в стандартной сети составляет 220В, а сила тока напрямую зависит от потребляемой мощности приборов. Базовые правила электробезопасности запрещают эксплуатацию линий с перегрузкой, так как это ведет к падению напряжения. Замена проводки становится обязательной, если в доме установлены новые мощные приборы (индукционные плиты, кондиционеры), а старый кабель не рассчитан на такие нагрузки.
Выбор кабельной продукции

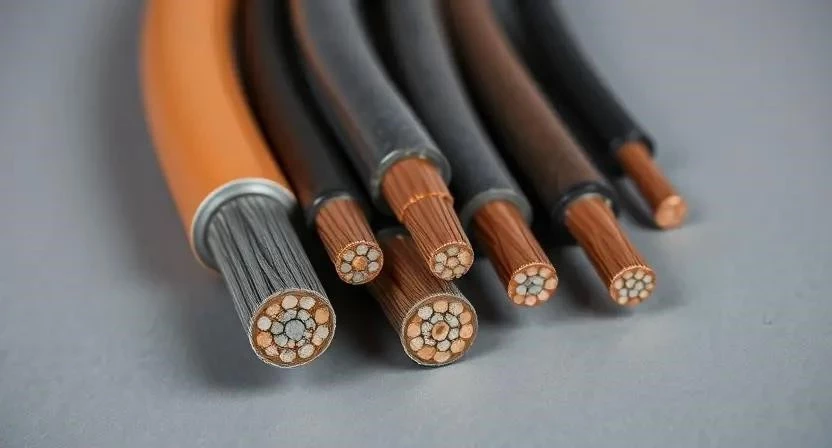

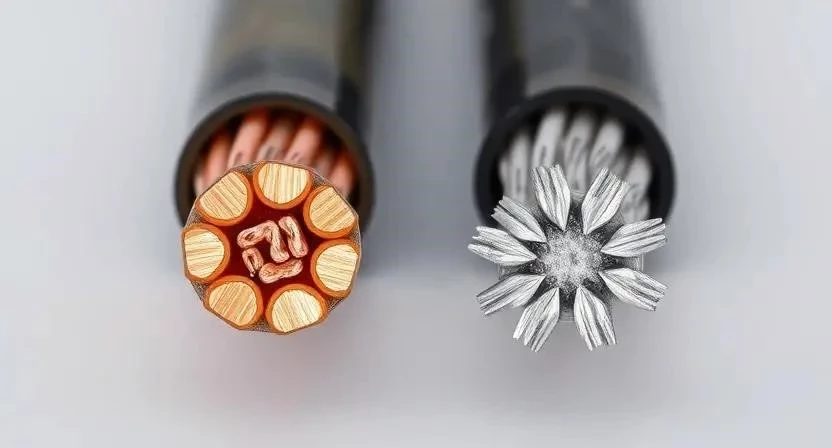

Обычно используют медные кабели ВВГнг (не поддерживающий горение) для стационарной проводки и ПВС для временных соединений или удлинителей. Медь обладает более высокой проводимостью и гибкостью по сравнению с алюминием, который сейчас применяется крайне редко из-за хрупкости и склонности к окислению. Для качественного монтажа потребуются дополнительные расходные материалы.
- Кабель ВВГнг-LS (разного сечения)
- Кабель ПВС (для гибких соединений)
- Гофрированная труба ПВХ
- Изолента ПВХ
- Кабельные наконечники (НШВИ)
- Пластиковые стяжки (хомуты)
- Распаячные коробки
- Дюбель-хомуты для крепления
| Материал/Товар | Расход (примерный) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 30 м | 80 руб/м | 2400 руб |
| Кабель ВВГнг 3х1.5 | 20 м | 60 руб/м | 1200 руб |
| Гофра 20мм | 50 м | 25 руб/м | 1250 руб |
| Изолента | 2 шт | 50 руб/шт | 100 руб |
| Распаячные коробки | 4 шт | 120 руб/шт | 480 руб |
Инструментарий для электромонтажа

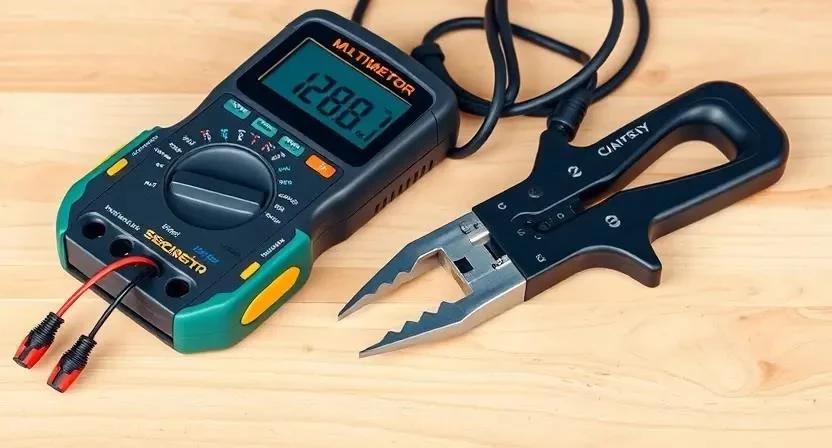

Наличие специализированного оборудования ускоряет работу и гарантирует надежность соединений. Мультиметр позволяет проверить целостность линии и наличие напряжения, а стриппер обеспечивает чистую зачистку изоляции без повреждения жилы. При отсутствии профессионального стриппера можно использовать острый канцелярский нож, но это требует предельной осторожности, чтобы не надрезать медь.
- Цифровой мультиметр
- Стриппер для зачистки проводов
- Отвертка с изоляцией (крестовая)
- Отвертка с изоляцией (плоская)
- Бокорезы или кусачки
- Строительный уровень
- Индикаторная отвертка
Организация пространства перед монтажом
Работа начинается с определения всех точек нагрузки: розеток, выключателей и мест установки крупных приборов. Трассы прокладки кабеля планируются с учетом кратчайшего пути, но без пересечения с трубами водоснабжения и отопления. Мебель и стены защищаются пленкой, чтобы строительная пыль не осела на поверхностях. Организация рабочего места с хорошим освещением позволяет избежать ошибок при маркировке проводов.
Подготовка стен к укладке кабеля
Для скрытого монтажа выполняется штробление стен с помощью штробореза или перфоратора. Глубина штробы должна быть достаточной, чтобы кабель в гофре не выступал над поверхностью стены. После прорезки каналов проводится тщательная очистка от пыли с помощью строительного пылесоса. При необходимости поверхности грунтуются, чтобы штукатурный раствор лучше сцепился со стеной при последующем закрытии трасс.
Алгоритм подбора и монтажа проводки
Процесс выбора сечения и установки кабеля состоит из последовательных этапов. Из моего опыта: однажды я проигнорировал запас мощности в 20% для кухни, и при одновременном включении чайника и духовки начал срабатывать автоматический выключатель, что потребовало переделки всей линии.
- Составление списка всех электроприборов, которые будут подключены к линии (15 мин).
- Суммирование общей мощности нагрузки в Ваттах (10 мин).
- Перевод мощности в силу тока (Амперы) по формуле I = P / (U * cos φ) (10 мин).
- Выбор материала проводника: медь для жилых помещений или алюминий для специфических задач (5 мин).
- Определение минимального сечения по таблицам ПУЭ (10 мин).
- Учет длины линии: при большой протяженности увеличивают сечение для компенсации падения напряжения (15 мин).
- Выбор запаса по мощности (коэффициент 20% от расчетного тока) (5 мин).
- Подбор автоматического выключателя, номинал которого ниже максимально допустимого тока кабеля (10 мин).
- Проверка совместимости кабеля с типом изоляции (например, негорючесть для жилых комнат) (5 мин).
- Маркировка каждой линии в щитке и распределительных коробках (20 мин).
Технические особенности и стандарты
Температура окружающей среды влияет на проводимость: при сильном нагреве сопротивление металла растет, что может привести к перегреву. Медь значительно эффективнее алюминия, поэтому при замене одного материала на другой сечение алюминиевого провода должно быть на 1-2 ступени больше. Все работы должны строго соответствовать требованиям ГОСТ и Правил устройства электроустановок (ПУЭ).
| Мощность (Вт) | Ток (А) | Сечение меди (мм2) | Сечение алюминия (мм2) | Автомат (А) |
|---|---|---|---|---|
| до 2200 | 10 | 1.5 | 2.5 | 10 |
| до 3500 | 16 | 2.5 | 4.0 | 16 |
| до 5500 | 25 | 4.0 | 6.0 | 25 |
| до 7000 | 32 | 6.0 | 10.0 | 32 |
| до 11000 | 50 | 10.0 | 16.0 | 50 |
Типичные просчеты при монтаже
Самая опасная ошибка — использование слишком тонкого провода для мощных потребителей, что ведет к плавлению изоляции. Часто новички завышают номинал автоматического выключателя, полагая, что это позволит подключать больше приборов, однако это отключает защиту кабеля от перегрева. Важный случай из практики: при соединении старой алюминиевой проводки с новой медной без специальных клеммников через полгода в месте контакта возникло окисление, приведшее к искрению и короткому замыканию.
Смета на электромонтажные работы
| Статья расходов | Кол-во | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 50 м | 80 руб | 4000 руб |
| Работа мастера (монтаж) | 50 м | 300 руб | 15000 руб |
| Установка автоматов | 5 шт | 500 руб | 2500 руб |
| Расходные материалы | 1 компл | 2000 руб | 2000 руб |
| Параметр | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 8500 руб | 11000 руб | 2500 руб |
| Работа | 0 руб | 17500 руб | 17500 руб |
| 8500 руб | 28500 руб | 20000 руб |
Эксплуатация и обслуживание сети
После запуска системы необходимо проверить все соединения на предмет нагрева под нагрузкой с помощью бесконтактного термометра или тактильно (осторожно). Периодический осмотр электрического щитка раз в полгода позволяет вовремя обнаружить ослабление контактов в автоматах. Срок службы качественного кабеля в гофре составляет до 30 лет, однако ревизию соединений в распаячных коробках рекомендуется проводить каждые 10 лет.
Современные решения в электромонтаже
В качестве альтернативы классической проводке применяются бескорпусные системы, которые упрощают доступ к кабелю. Для освещения в некоторых зонах используются беспроводные решения или системы с низким напряжением (12-24В), что повышает безопасность. Современные безавтоматические системы защиты (УЗО, диф-автоматы) обеспечивают более высокую чувствительность к утечкам тока, чем обычные выключатели.
Ответы на популярные вопросы
- Можно ли ставить кабель 2.5 мм на освещение? Да, это допустимо и даже создает запас мощности, но экономически невыгодно, так как стандарт 1.5 мм достаточно.
- Что будет, если сечение провода меньше нормы? Провод начнет греться, изоляция станет хрупкой и может произойти короткое замыкание или пожар.
- Чем отличается ВВГнг от ПВС для стационарной проводки? ВВГнг имеет жесткие жилы и специальную изоляцию, подходящую для скрытого монтажа в стенах, ПВС — гибкий и предназначен для переносных приборов.
- Как рассчитать ток, если известна только мощность? Разделить мощность в Ваттах на напряжение 220В (например, 2200Вт / 220В = 10А).
- Какой запас мощности считается оптимальным? Рекомендуется закладывать 20% сверху от максимальной расчетной нагрузки.
- Можно ли использовать алюминий в современных квартирах? Согласно ПУЭ, использование алюминия в жилых помещениях запрещено, рекомендуется только медь.
- Как влияет длина провода на выбор сечения? При длине линии более 30-50 метров происходит падение напряжения, поэтому сечение увеличивают на одну ступень.
