Планирование электросети в частном доме требует точного определения суммарной мощности всех потребителей для предотвращения перегрузок. Ошибка в расчетах может привести к оплавлению изоляции или частому срабатыванию автоматов, а исправление таких недочетов после отделки обходится в 2-3 раза дороже первоначального монтажа. Правильный расчет нагрузки на электросеть дома позволяет подобрать оптимальное сечение кабеля и номиналы защитных устройств. Это гарантирует стабильную работу техники и пожарную безопасность здания.
Факторы влияния на мощность и стоимость монтажа
Потребление энергии зависит от количества установленной бытовой техники и наличия мощных электроприборов, таких как электрокотлы, варочные панели или системы кондиционирования. Региональные особенности сетей также играют роль, так как стабильность напряжения влияет на выбор стабилизаторов. Стоимость работ определяется сложностью разводки и объемом используемых материалов.
- Электрические плиты и варочные панели
- Бойлеры и водонагреватели
- Стиральные и посудомоечные машины
- Кондиционеры и сплит-системы
- Электрические обогреватели
- Мощные компьютеры и игровые станции
- Микроволновые печи и духовки
- Системы освещения всего дома
Методика расчета суммарной мощности и тока
Определение общей нагрузки начинается с суммирования мощности всех приборов. Для вычисления силы тока используется формула расчета нагрузки на сеть: I = P/U, где P — мощность в ваттах, а U — напряжение в вольтах. Чтобы избежать завышения сметы, применяется коэффициент одновременности, так как редко все устройства работают одновременно.
| Прибор | Средняя мощность (кВт) | Тип нагрузки |
|---|---|---|
| Электрочайник | 2.0 | Высокая |
| Стиральная машина | 2.5 | Средняя |
| Холодильник | 0.3 | Низкая (постоянная) |
| Утюг | 2.0 | Высокая |
| Светодиодная лампа | 0.01 | Низкая |
При расчете электрики в частном доме одного заказчика я обнаружил, что он забыл учесть пусковой ток насоса скважины, что привело к выбиванию автомата при старте. После корректировки номинала проблемы исчезли.
Выбор и стоимость комплектующих

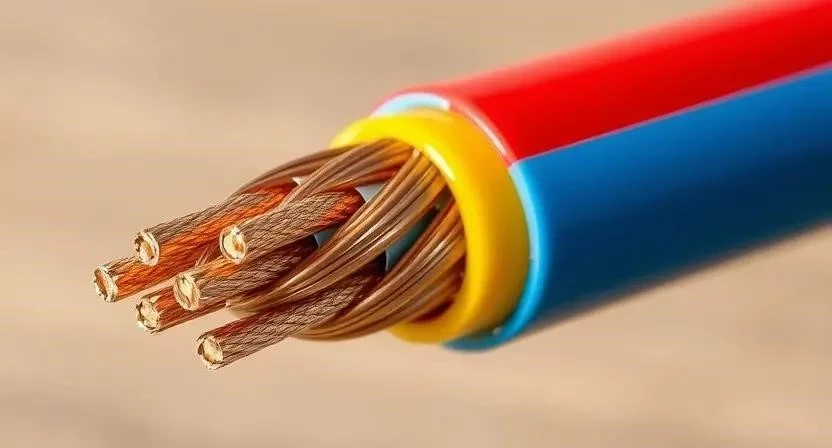

Основным материалом для разводки служит медный кабель, чаще всего марки ВВГнг, который отличается огнестойкостью. Качество автоматики напрямую влияет на безопасность: рекомендуется выбирать проверенных производителей, избегая безымянных брендов. Надежные комплектующие лучше приобретать в специализированных электротехнических магазинах.
| Сечение кабеля (мм²) | Допустимый ток (А) | Макс. мощность (кВт) |
|---|---|---|
| 1.5 | 16-19 | 3.5-4.0 |
| 2.5 | 21-27 | 4.5-6.0 |
| 4.0 | 32-35 | 7.0-8.0 |
| 6.0 | 40-46 | 9.0-10.0 |
| 10.0 | 50-63 | 11.0-14.0 |
- Медный кабель ВВГнг-LS
- Автоматические выключатели
- УЗО (устройство защитного отключения)
- Дифференциальные автоматы
- Распределительный электрощит
- Клеммники и соединители
- Гофротруба для защиты кабеля
Расценки на электромонтажные работы
Стоимость услуг электрика зависит от сложности проекта и объема работ по прокладке линий. На цену влияет тип стен (бетон, кирпич, гипсокартон) и необходимость штробления. В крупных городах расценки обычно выше, чем в регионах.
| Вид работы | Ед. изм. | Средняя цена (руб.) |
|---|---|---|
| Разработка проекта | Объект | 5000 — 15000 |
| Монтаж точки электросети | Шт. | 600 — 1200 |
| Сборка электрощита | Шт. | 3000 — 10000 |
| Прокладка кабеля в гофре | Метр | 150 — 300 |
| Установка УЗО/автомата | Шт. | 400 — 800 |
Дополнительные затраты при модернизации
Транспортировка материалов на объект часто требует отдельной оплаты. Замена старого щитка на новый с современными модулями может потребовать демонтажных работ. Обязательным этапом является установка заземления для защиты от поражения током. Непредвиденные расходы обычно составляют 10-15% от общей сметы.
В одном из проектов замена старого алюминиевого щитка потребовала полной переделки вводного кабеля, так как старый провод не соответствовал новым нормам нагрузки, что увеличило бюджет на 12 000 рублей.
Примеры расчета нагрузки и смет
Для однокомнатной квартиры обычно достаточно однофазной сети с общей мощностью до 5-7 кВт. Загородный дом требует более серьезного подхода, часто с переходом на трехфазную сеть. Коттедж с электроплитой и отоплением может потреблять от 15 кВт и выше.
| Тип жилья | Сумм. мощность (кВт) | Коэф. одновременности | |
|---|---|---|---|
| Квартира 1к | 6.0 | 0.7 | 4.2 |
| Дом (базовый) | 12.0 | 0.6 | 7.2 |
| Коттедж (премиум) | 25.0 | 0.5 | 12.5 |
| Дача | 5.0 | 0.8 | 4.0 |
| Офис (малый) | 10.0 | 0.7 | 7.0 |
- Составление списка всех электроприборов (1 час)
- Определение мощности каждого устройства из паспорта (1 час)
- Суммирование общей мощности всех потребителей (30 мин)
- Применение коэффициента одновременности (30 мин)
- Расчет силы тока по формуле I = P/U (30 мин)
- Подбор сечения медного кабеля по таблице (1 час)
- Выбор номинала автоматических выключателей (1 час)
- Планирование расположения розеток и выключателей (2 часа)
- Схема распределения нагрузки по группам (3 часа)
- Подбор УЗО и дифференциальных автоматов (1 час)
- Закупка материалов и комплектующих (4 часа)
- Монтаж кабельных линий (2-5 дней)
- Сборка и подключение электрощита (1 день)
- Проверка сети тестером и запуск (2 часа)
При проектировании коттеджа с электроплитой я разделил кухню на три отдельные линии: для плиты, для посудомойки и для розеток столешницы. Это позволило избежать перегрузки одной ветки при одновременном приготовлении ужина.
Способы оптимизации расходов и нагрузки
Экономия достигается за счет использования энергоэффективной техники класса А++ и выше. Правильное распределение потребителей по фазам в трехфазной сети предотвращает перекос нагрузки. Оптимизация схемы разводки позволяет сократить метраж кабеля без ущерба для безопасности.
- Замена ламп накаливания на светодиодные
- Использование таймеров для управления обогревом
- Распределение мощных приборов по разным группам
- Выбор кабеля с оптимальным сечением без избыточности
- Регулярная проверка контактов в щитке для исключения нагрева
Часто задаваемые вопросы
Что делать, если мощности сети не хватает? Необходимо обратиться в энергоснабжающую организацию для увеличения выделенной мощности и замены вводного автомата.
Как правильно выбрать автомат? Номинал автомата должен быть чуть ниже максимально допустимого тока для данного сечения кабеля, чтобы защита сработала раньше, чем расплавится провод.
Можно ли использовать алюминиевые провода? В современных жилых помещениях использование алюминия запрещено из-за его хрупкости и склонности к окислению.
Зачем нужно УЗО? Устройство защитного отключения спасает человека от удара током при утечке на корпус прибора.
Что такое пусковой ток? Это кратковременный скачок потребления энергии при запуске двигателя (например, в холодильнике), который может в несколько раз превышать номинальную мощность.
Какое сечение кабеля выбрать для розеток? Стандартом для розеточных групп является медный кабель сечением 2.5 мм².
Нужно ли заземление в квартире? Да, наличие заземления обязательно для безопасной эксплуатации современной бытовой техники.
