Проверка качества обжима пресс-фитинга: методы, инструменты и правила

Монтаж систем водоснабжения требует абсолютной герметичности каждого соединения. Ошибка при обжиме одного узла может привести к серьезному затоплению помещения, а стоимость устранения протечки после зашивки стен возрастает в несколько раз. Процесс контроля одного стыка занимает от 10 до 20 минут. Проверка качества обжима пресс-фитинга: методы, инструменты и правила позволяют гарантировать надежность системы на десятилетия.

Особенности предварительной оценки

Оценка сложности процесса показывает, что контроль обжима не требует высокой квалификации, но предполагает аккуратность и внимательность. Мастер должен владеть базовыми навыками работы с сантехническим инструментом, в частности, уметь пользоваться измерительными приборами. Время, затрачиваемое на проверку одного узла, зависит от доступности соединения, однако в среднем составляет около 15 минут. Оптимальный период проведения тестов — до зашивки стен или заливки стяжки пола, чтобы иметь возможность быстро заменить дефектный элемент.

Перечень необходимых расходных материалов

Для проведения полноценного контроля потребуются вспомогательные средства, которые помогут зафиксировать результат и обеспечить чистоту работ.

• Ветошь из безворсовой ткани для очистки стыков.
• Спиртовой раствор для обезжиривания поверхностей.
• Перманентные маркеры для пометки проверенных узлов.
• Чистая вода для проведения гидравлической опрессовки.
• Бумажные полотенца для точечной проверки на капли.
• Изоляционная лента для временной маркировки.
• Силиконовая смазка (если предусмотрено инструкцией к трубе).
• Технический мыльный раствор для поиска микроутечек.

Ниже приведены данные по допустимым отклонениям при замере обжатых соединений.

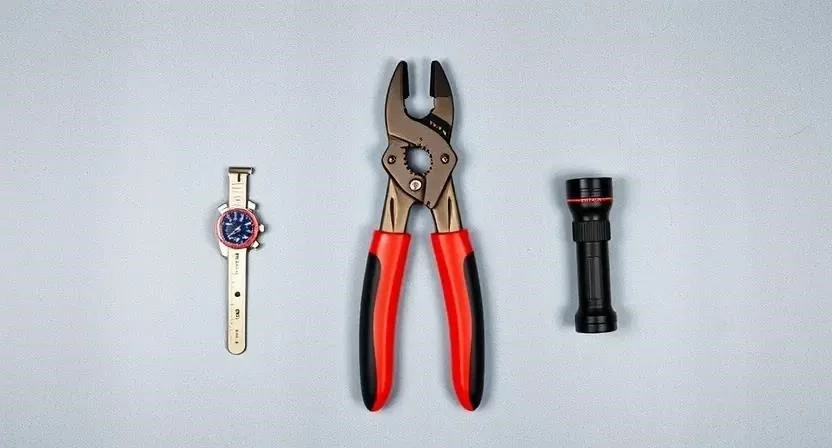

Инструментарий для контроля

Качественный набор инструментов позволяет исключить субъективность при оценке герметичности соединений.

• Штангенциркуль с точностью до 0.1 мм для замера внешнего диаметра.
• Ручной или электрический опрессовщик для создания давления.

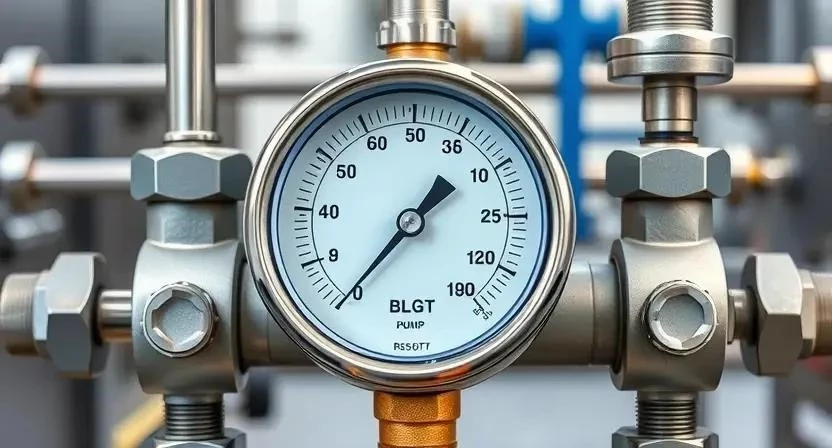

• Манометр с четкой шкалой для мониторинга падения давления.
• Мощный фонарик для освещения темных ниш.
• Зеркало с ручкой для осмотра труднодоступных мест.
• Набор салфеток из микрофибры.
• Профессиональные пресс-клещи (для сверки профиля).

Организация рабочего пространства

Сначала необходимо обеспечить беспрепятственный доступ к каждому соединению, убрав строительный мусор и временные перегородки. Пол в зоне проведения тестов должен быть максимально осушен, так как любая случайная капля воды может быть ошибочно принята за утечку из фитинга. Защита окружающих поверхностей от возможного разбрызгивания воды при тесте осуществляется с помощью полиэтиленовой пленки или поддонов, особенно в местах расположения электропроводки.

Подготовка соединений к тесту

Тщательная очистка фитинга от строительной пыли, остатков штукатурки и грязи является обязательным условием. Загрязнения могут скрыть микротрещины или мелкие капли воды. Далее следует визуальная проверка целостности гильзы на предмет заломов или глубоких царапин. Важно убедиться в правильности посадки трубы в фитинге: она должна быть заведена до упора, что подтверждается наличием зазора или специальной метки, если это предусмотрено технологией монтажа.

Алгоритм проверки герметичности

Процесс контроля разделен на этапы, которые позволяют последовательно исключить вероятность ошибки.

1. Визуальный осмотр. Проверка на предмет перекосов гильзы и правильности ее расположения относительно оси трубы. (Время: 1-2 мин)

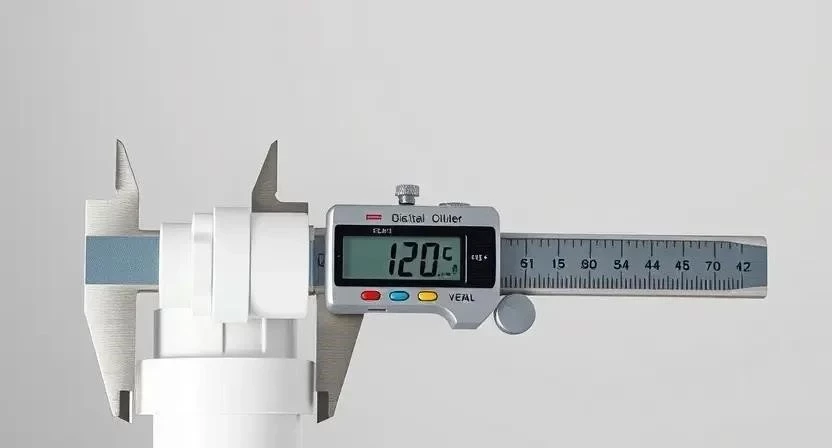

2. Замер диаметра. Использование штангенциркуля для определения внешнего размера обжатого узла. (Время: 2 мин)
3. Сверка с паспортом. Сравнение фактических данных с техническими требованиями производителя. (Время: 1 мин)
4. Анализ деформации. Проверка симметричности сжатия гильзы по всей окружности. (Время: 2 мин)
5. Подготовка к опрессовке. Подключение опрессовщика к системе и проверка герметичности самого прибора. (Время: 5-10 мин)
6. Заполнение водой. Наполнение системы жидкостью с обязательным удалением воздуха через верхние точки. (Время: 15-30 мин)
7. Набор давления. Постепенный подъем давления до тестового уровня (обычно в 1.5 раза выше рабочего). (Время: 5 мин)
8. Выдержка. Оставление системы под давлением на срок от 30 минут до нескольких часов. (Время: 30+ мин)
9. Мониторинг. Постоянное наблюдение за стрелкой манометра на предмет падения показателей. (Время: периодически)
10. Точечный контроль. Осмотр каждого стыка сухой салфеткой для обнаружения микропротечек. (Время: 2-3 мин на узел)
11. Фиксация. Сброс давления и маркировка всех исправных соединений маркером. (Время: 5 мин)

Пример из практики: Однажды при замере диаметра обжима на трубе 20 мм я обнаружил отклонение в 0.5 мм. Визуально стык выглядел идеально, но после опрессовки в течение двух часов проявилась микроскопическая капля. Если бы я полагался только на глаза, узел остался бы в стене и привел бы к аварии через месяц.

Технические тонкости процесса

Важно учитывать влияние температуры помещения на свойства материала: при сильном холоде пластик становится более жестким, что может потребовать более точного контроля обжима. Время выстойки системы под давлением напрямую влияет на достоверность результата — краткосрочные тесты часто не выявляют медленные утечки. Совместимость инструмента и бренда фитингов критична; использование профиля другого производителя может привести к недожиму.

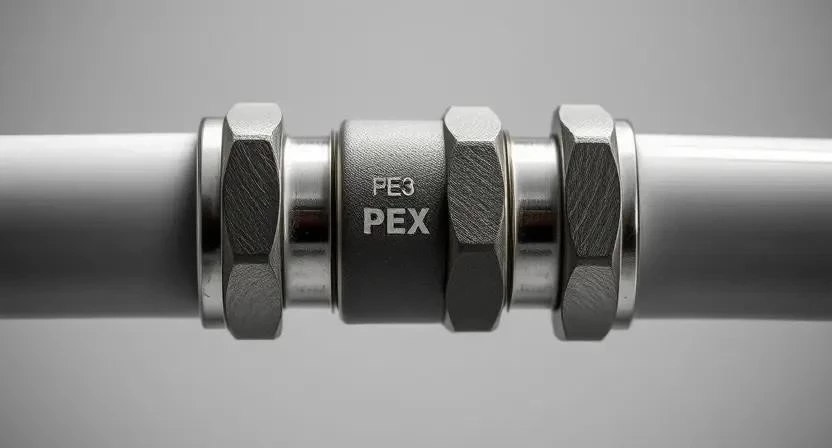

Пример из практики: При работе с трубами PEX заметил, что старые пресс-клещи с изношенными губками начали давать овальный обжим вместо круглого. Это привело к тому, что в одной точке диаметр соответствовал норме, а в другой был завышен, что вызвало протечку при максимальном давлении.

Типичные промахи при монтаже

Часто встречаются ситуации недожима или пережима гильзы. Первый вариант ведет к прямой протечке, второй — к чрезмерному сжатию трубы, что нарушает ее структуру и может вызвать разрыв в будущем. Использование неподходящих профилей обжима (например, TH вместо U) делает соединение ненадежным. Игнорирование калибровки трубы после резки приводит к деформации края, что мешает плотной посадке фитинга.

Проверка только визуально без полноценной опрессовки является грубой ошибкой, так как многие утечки проявляются только под нагрузкой. Единственным надежным способом исправления брака является полная замена узла: вырезание дефектного фитинга и установка нового.

Пример из практики: Столкнулся со случаем, когда монтажник решил «дожать» уже обжатый фитинг повторно, чтобы убрать сомнения. В результате гильза треснула, и соединение пришлось полностью переделывать с заменой дорогостоящего угольника.

Экономический расчет

Затраты на контроль зависят от того, выполняется ли работа самостоятельно или с привлечением специалистов. Аренда профессионального опрессовщика обходится дешевле, чем покупка оборудования для разового использования.

Эксплуатация после проверки

После завершения всех тестов рекомендуется соблюдать правила эксплуатации системы, избегая резких скачков давления (гидроударов). Периодичность повторных проверок в доступных местах (коллекторные узлы, выводы под смесители) целесообразно проводить раз в год перед началом отопительного сезона. Признаками износа соединений со временем могут стать микроскопические белые отложения солей вокруг гильзы или легкое запотевание металла.

Сравнение с другими методами соединения

Существуют альтернативные способы фиксации труб, которые имеют свои особенности надежности:

1. Обжимные (цанговые) фитинги — проще в монтаже, но требуют периодической подтяжки.
2. Пайка (для полипропилена) — создает монолитное соединение, но не позволяет проводить замеры диаметра.
3. Сварка (для металлов) — максимально надежна, но требует дорогого оборудования и навыков.
4. Компрессионные соединения — подходят для временных линий, не рекомендуются для скрытого монтажа.
5. Зажимные кольца — дешевый вариант, имеющий высокий риск протечек при вибрациях системы.

Ответы на популярные вопросы

Можно ли переобжать фитинг повторно?
Нет, повторный обжим запрещен, так как это приводит к деформации гильзы и может вызвать ее разрыв или повреждение трубы.

Какой инструмент считается эталонным для замера?
Цифровой штангенциркуль с точностью до 0.01 мм обеспечивает максимально достоверный результат.

Какое давление считается нормой при опрессовке?
Обычно тестовое давление составляет 6-10 бар или в 1.5 раза превышает расчетное рабочее давление системы.

Что делать, если манометр показывает падение давления?
Необходимо локализовать утечку с помощью сухой салфетки или мыльного раствора и заменить дефектный узел.

Нужно ли проверять каждый фитинг или достаточно общей опрессовки?
Общая опрессовка подтверждает герметичность системы, но точечный замер каждого фитинга гарантирует отсутствие скрытых дефектов.

Как понять, что инструмент для обжима затупился?
Признаками износа являются овальность обжима, наличие заусенцев на гильзе или отклонение фактического диаметра от паспортного.

Влияет ли марка трубы на метод проверки?
Принципы проверки одинаковы для PEX и металлопластика, но допустимые диаметры обжима могут различаться в зависимости от производителя.
